汽车空调制冷系统检漏..共33页文档

3汽车空调制冷系统的检漏

3汽车空调制冷系统的检漏1．制冷系统常见泄漏部位汽车空调系统工作条件比较恶劣，其制冷系统一直随汽车工作在振动的工况工作，极易造成部件、管道损坏和接头松动，使制冷剂发生泄漏。

汽车空调系统泄漏的常发部位2．制冷系统常见检漏方法制冷剂的检漏有目测检漏、肥皂水检漏、卤化物检漏仪检漏、电子检漏仪检漏、染料检漏、真空检漏和加压检漏等方法。

其中卤化物检漏仪只能用于R12、R22等制冷剂的检漏，对R134a、R123等不含氯离子的新型制冷剂无成效。

电子检漏仪有三种，适用R12、适用R1 34 a、同时适用R12与R134 a（可分两档使用），使用时要注意。

修理阀泄漏和丢失修理阀的爱护帽是导致制冷剂泄漏的重要缘故之一。

在一样轿车中，若丢失修理阀爱护帽，每年从修理阀处漏失的制冷剂可能有0.45kg之多，故应对修理阀进行检漏，同时修理阀一定要盖紧爱护帽。

目测检漏因为汽车空调中所采纳的压缩机油（冷冻油）是与制冷剂互溶的，因而可按照制冷系统及其连接软管等零件的表面和连接处显现油迹，判定有制冷剂逸出。

肥皂水检漏要想确定细微漏点，皂泡是个比较有效的方法。

有些漏点局部凹陷，试漏灯或电子检测器械专门难进入，要想确定泄漏的准确位置，应采纳皂泡检漏。

将有一定浓度的肥皂水（可用肥皂削碎，也可用肥皂粉）涂布在受检处。

若零件表面有油迹，要事先擦净。

若检查接头处，要整圈平均涂上。

认真全面地观看，若有气泡或鼓泡，则可判为有泄漏。

在制冷系统低压侧管道检漏，必须使压缩机不作；在高压侧检漏时，就不受限制。

关键是肥皂水的浓度要把握好，太稀、太浓都不行。

这种方法比较经济、有用，适用于暴露在外表，人眼能看得到的部位，但精度较差，不能检查微漏，对找出针眼大小的泄漏最有效。

卤化物检漏仪检漏。

只能测氟里昂制冷剂（如R1 2），不能用于R134a。

该方法比较经济（检漏仪的外观详见汽车空调常用修理工具章节）。

第一是调整好试漏灯，具体步骤是：打开节气门，点燃气体，调剂火焰，高度应在反应板之上12.7m m左右为宜；此火焰高度应烧至铜反应板变为樱红色为止；降低火焰高度,使其在反应板之上6.3mm或和反应板持平。

精编【汽车行业类】汽车空调制冷系统的检漏

染料进入系统
启动发动机，按怠速运转，调整有关控制器至最冷位置，缓慢地打开低压侧手阀，使染料进入系统；注制冷剂入系统，至少应达到名义含量的一半，发动机连续运行15分钟；关闭发动机和空调器。
观察系统
观察软管和接头是否有染料溶液泄漏迹象；如发现漏点，按要求进行修理，染料可以保留在系统内，对系统无害。
加压检漏（保压法）
确定泄漏点或压力漏点，把黄色或红色的颜料溶液引入空调系统，是个理想的方法。染料能指出漏点的准确位置，因为漏点周围有红色和黄色2种染料积存，并且不会影响系统的正常运行。
有的制冷剂中含有染料，如杜邦公司生产的加有红色染料的制冷剂F-12，其注入空调系统方法和一般的制冷剂一样。
准备工作
将表座接入系统，放掉系统的制冷剂；拆下表座的中间软管，换一根152mm长的，两端带坡口螺母的铜管；钢管的另一端和染料容器相接，中间软管也接在染料容器上，而另一端则和制冷剂罐接通。
升温期结束后，放置探头于参考漏点处，调整控制器和敏感性旋钮至检漏仪有所反应为止，移动探头，反应应当停止，如果继续反应，则是敏感性调整得过高，如果停止反应，则是调整合适；
移动寻漏软管，依次放在各接头下侧，还要检查全部密封件和控制装置；
断开和系统连接的真空软管，检查真空软管接头处有无制冷剂蒸汽；
如发生漏点，检漏仪就会出现现象放置在参考漏点处的反应状况；
肥皂水检漏
要想确定细微漏点，皂泡是个比较有效的方法。有些漏点局部凹陷，试漏灯或电子检测器械很难进入，要想确定泄漏的准确位置，应采用皂泡检漏。
将有一定浓度的肥皂水（可用肥皂削碎，也可用肥皂粉）涂布在受检处。若零件表面有油迹，要事先擦净。若检查接头处，要整圈均匀涂上。仔细全面地观察，若有气泡或鼓泡，则可判为有泄漏。在制冷系统低压侧管道检漏，必须使压缩机不作；在高压侧检漏时，就不受限制。关键是肥皂水的浓度要掌握好，太稀、太浓都不行。这种方法比较经济、实用，适用于暴露在外表，人眼能看得到的部位，但精度较差，不能检查微漏，对找出针眼大小的泄漏最有效。

汽车空调检漏的操作流程

汽车空调检漏的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车空调检漏是汽车维修中常见的一个操作，主要是为了确保汽车空调系统的正常运行，避免因泄露导致的空调效果不佳或者损害车辆。

汽车空调检漏的七种方法

汽车空调检漏的七种方法
1. 使用液体探测剂：将液体探测剂注入空调系统中，当系统有漏的地方时，液体探测剂会渗漏出来，可通过紫外线灯或荧光笔来检测漏点。

2. 使用气体探测剂：将气体探测剂注入空调系统中，当系统有漏的地方时，气体探测剂会渗漏出来，可通过便携式气体探测仪来检测漏点。

3. 使用电子漏检仪：电子漏检仪可检测空调系统中的气体压力变化，当系统有漏时，仪器会发出声音或显示警报，定位漏点。

4. 视觉检查法：通过观察和检查空调系统的各个连接点、管路和组件，如压缩机、冷凝器和蒸发器，寻找漏点。

5. 使用热成像仪：热成像仪可通过红外线检测空调系统的温度变化，当系统有漏时，漏点周围的温度会有所不同，可以帮助定位漏点。

6. 烟雾检测法：将烟雾喷射到空调系统中，当系统有漏时，烟雾会从漏点处冒出，可以通过观察烟雾来定位漏点。

7. 真空检测法：将空调系统抽真空，观察真空度是否下降，如果真空度下降较快，则表示系统有漏。

可借助真空计仪器进行检测。

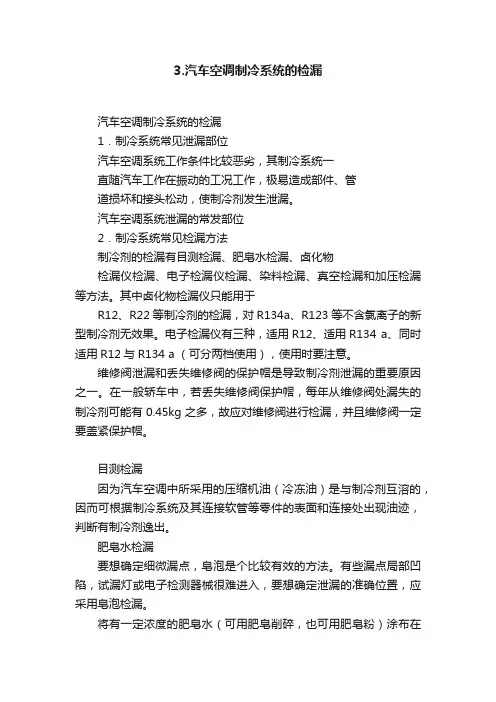

3.汽车空调制冷系统的检漏

3.汽车空调制冷系统的检漏汽车空调制冷系统的检漏1．制冷系统常见泄漏部位汽车空调系统工作条件比较恶劣，其制冷系统一直随汽车工作在振动的工况工作，极易造成部件、管道损坏和接头松动，使制冷剂发生泄漏。

汽车空调系统泄漏的常发部位2．制冷系统常见检漏方法制冷剂的检漏有目测检漏、肥皂水检漏、卤化物检漏仪检漏、电子检漏仪检漏、染料检漏、真空检漏和加压检漏等方法。

其中卤化物检漏仪只能用于R12、R22等制冷剂的检漏，对R134a、R123等不含氯离子的新型制冷剂无效果。

电子检漏仪有三种，适用R12、适用R134 a、同时适用R12与R134 a （可分两档使用），使用时要注意。

维修阀泄漏和丢失维修阀的保护帽是导致制冷剂泄漏的重要原因之一。

在一般轿车中，若丢失维修阀保护帽，每年从维修阀处漏失的制冷剂可能有0.45kg之多，故应对维修阀进行检漏，并且维修阀一定要盖紧保护帽。

目测检漏因为汽车空调中所采用的压缩机油（冷冻油）是与制冷剂互溶的，因而可根据制冷系统及其连接软管等零件的表面和连接处出现油迹，判断有制冷剂逸出。

肥皂水检漏要想确定细微漏点，皂泡是个比较有效的方法。

有些漏点局部凹陷，试漏灯或电子检测器械很难进入，要想确定泄漏的准确位置，应采用皂泡检漏。

将有一定浓度的肥皂水（可用肥皂削碎，也可用肥皂粉）涂布在受检处。

若零件表面有油迹，要事先擦净。

若检查接头处，要整圈均匀涂上。

仔细全面地观察，若有气泡或鼓泡，则可判为有泄漏。

在制冷系统低压侧管道检漏，必须使压缩机不作；在高压侧检漏时，就不受限制。

关键是肥皂水的浓度要掌握好，太稀、太浓都不行。

这种方法比较经济、实用，适用于暴露在外表，人眼能看得到的部位，但精度较差，不能检查微漏，对找出针眼大小的泄漏最有效。

卤化物检漏仪检漏。

只能测氟里昂制冷剂（如R12），不能用于R134a。

该方法比较经济（检漏仪的外观详见汽车空调常用维修工具章节）。

首先是调整好试漏灯，具体步骤是：打开节气门，点燃气体，调节火焰，高度应在反应板之上12.7mm左右为宜；此火焰高度应烧至铜反应板变为樱红色为止；降低火焰高度,使其在反应板之上6.3mm或和反应板持平。

空调制冷系统检漏

汽车空调制冷系Βιβλιοθήκη 检漏方法之一5、重新抽真空到规定值，加注标准值1/2的制冷剂。（达到空调工作的规定压力） 6、起动发动机怠速运转，打开空调，制冷开关处于最冷，鼓风机处于高速状态，空调系统运行15~20分钟。 7、使用紫外线灯照射空调制冷系统的各个部位，戴上“识别眼镜” 仔细观察空调制冷系统各个连接部位，如果有泄漏，荧光剂会随制冷剂一起渗出，通过紫外线灯的照射可以观察到黄绿色的荧光。
汽车构造与修理
汽车空调检修
汽车空调制冷系统检漏方法之一
染料示踪检漏法空调荧光剂用途:用于汽车空调制冷系统检漏需要搭配识别眼镜一起使用! 原理:利用荧光剂的可流动、易与气、液体混合、分子直径小等特性，查找空调制冷系统的泄漏。操作步骤: 1、回收空调系统中的制冷剂； 2、空调系统真空检漏后，确认有泄漏情况。 3、将荧光剂与少量冷冻机油混合(如果有手动压力泵也可以直接打入)。 4、将处于真空状态的岐管压力表组，充注软管放入冷冻机油中，打开岐管压力表低压手阀，在制冷系统真空吸力作用下，荧光剂连同机油一起被吸入空调制冷系统中。

空调系统检漏

汽车系电气教研室
空调系统常见的检漏方法
5、电子检漏仪检漏法：电子检漏仪分为R12电子检漏仪、R134a电子检漏仪和多功能电子检漏仪等。一般检测R12泄漏的电子检漏仪对检测R134a是无效的，检测R134a泄漏情况要使用一种专门适用它的检漏仪，或使用可检测R12及R134a的多功能电子检漏仪。操作步骤：电子检漏仪的使用，一般要按照检漏仪厂商的说明书进行检查、使用，尽管不同的检漏仪操作程序可能不同，但基本步骤相同。
汽车系电气教研室
空调系统常见的检漏方法
注意事项：（1）充注氮气时，氮气瓶应接有减压阀，以保证检测设备、系统的安全和向系统输送稳定气压，切不可充注过高压力的气体。（2）如果用压缩空气充注时，必须保证其干燥、清洁。（3）检测系统泄漏时，其系统内压力一般不低于 348KPa。汽车电气教研室汽车系电气教研室
空调系统常见的检漏方法
（1）旋转ON/OFF开关到ON。（2）将灵敏度开关拨至“LEVEL1”（R12）或 “LEVEL2” （R134a）。（3）平衡调节。调节平衡调节直到听到最大警报声，再往回调节直至听到缓慢连续的滴嗒声，最下面的指示灯有一个闪亮。（4）开始搜索泄漏。把测针慢慢靠近被检测处的下方，如果检测仪发出警报声，说明此处存在泄漏。
空调系统常见的检漏方法
3、负压检漏法（真空检漏法）：对空调系统进行抽真空，若空调系统不能达到真空或达到真空而不能保持真空，说明空调系统有泄漏部位，应进一步检查。这种方法，是对空调系统维修后，加注制冷剂前必须一个步骤，对空调系统来说，只能检查空调系统是否泄漏而不能确定泄漏部位。
汽车系电气教研室
汽车系电气教研室
空调系统常见的检漏方法
2、正（加）压检漏法（肥皂泡沫检漏法）：正压检漏法是对空调系统内充以一定压力的气体，然后检查是否有泄漏部位。检查方法：（1）将歧管压力表组的高、低压软管分别连接在系统的高、低压检修阀上，中间软管通过减压阀与氮气瓶相连。（2）打开氮气瓶上的阀门，打开减压阀利用氮气压力排出管内空气，然后将氮气表压力减压981KPa 后，向系统加入氮气，直到系统内压力稳定。

汽车空调制冷系统故障诊断与排除—毕业设计论文[管理资料]

汽车空调制冷系统故障诊断与排除[摘要] 现在轿车都基本上都有装有空调器，在不同季节都能给驾驶员提供了一个车内舒适的环境。

但当空调在长时间的工作之后也会出现各种各样的故障，汽车空调系统常见的故障有高压管被油污，继电器电阻值过大,空调压缩机不工作，温控开关失效，转速滤波器引线断损,尤其是制冷不足的这种现象也较为多见。

汽车空调产生制冷不足的故障现象，大多是制冷系统所引起的，我们在维修过程中除了要求维修工要有一个好的诊断思维和方法以外，对故障进行全面的分析，分析出故障可能的原因，先从外围找故障，然后由里即外的进行检查，在维修是要做到认真、细致方可彻底完全地排除故障。

汽车空调系统中出现的故障，不能片面的下结论故障的原因，本文通过搜集大量的资料和参考书，通过平常实习中的实例进行总结，最后得出结论。

[关键词] 高压管继电器空调压缩机转速滤波器[目录]第一章前言 (1)汽车空调的发展方向 (1)课题的主要目的 (1)第二章汽车空调系统一般组成及作用 (3)空调系统一般由下五个系统组成 (3)空调制冷系统的组成 (3)空调制冷系统的工作原理 (4)第三章汽车空调制冷系统的检漏方法 (5)利用油迹检漏 (5)利用肥皂水检漏 (5)利用电子检漏仪检漏 (5)第四章空调制冷系统电控部分常见故障 (6)第五章汽车空调制冷不足的故障检修方法 (8)第六章空调制冷系统常见故障的分析与排除 (13)第七章汽车空调维修时注意事项 (15)第八章维修实例 (17)案例1 (17)案例2 (18)第九章结束语 (20)参考文献： (21)致谢 (22)第一章前言汽车空调的发展方向随着汽车工业的发展，人们生活水平的提高，环保意识的增强，b不可再生能源的日益减少，空调系统也向着提高舒适性,环保, 更趋自动化,小型节能的发展方向发展。

课题的主要目的汽车空气调节系统简称汽车空调系统，主要目的是在任何气候和行驶条件下，能为乘员提供舒适的车内环境。

(完整版)汽车空调制冷系统检漏..

使用注意事项：
a.歧管压力表是一件精密仪表，必须细心维护，不得损坏，且要保持清洁。
b.不使用时，要防止水或脏物进入软管。
c.使用时要把管中的空气排出。
d.压力表接头与软管连接时，只能用手拧紧，不能用工具拧紧。
e.R12与R134a不可使用同一个歧管压力表组。两种制冷剂的歧管接头尺寸也不相同，操作时不要混淆。
c. 将板状螺母顺时针旋到底，再将歧管压力表上的中间软管固定在注入阀接头上。
d. 用手充分拧紧板状螺母。
e. 顺时针方向旋转手柄，使阀针在小罐上开一个小孔。
f. 若要加制冷剂，就顺针方向旋转手柄，使阀针抬起，同时打开歧管压力表的相应手动阀。
g. 若要停止加制冷剂，就顺时针方向旋转手柄，使阀针下落到刚开的小孔里，使小孔封闭，起密封制冷剂作用，同时关闭歧管压力表上的手动阀。
步骤4：抽真空完毕后，先关闭歧管压力表高低压手动维修阀，再关闭抽真空机。
注意事项：
◆系统检修完毕后，只有抽完真空才能加注制冷剂。制冷剂罐的连接见制冷剂的充注。
◆在抽真空过程中，如发现压力表一直不动或指针一直不降到真空度，说明系统有泄漏，应检修。
2. 制冷剂的排放
（1）仪器简介
①歧管压力表
◆结构
卤素检漏灯的使用方法：
a. 向检漏本体和检漏灯上加液态丙烷或无水酒精。
b. 将点燃的火柴插入检漏灯点火孔内，再按逆时针方向慢慢旋转调节把手，让丙烷气体溢出，遇火就能点燃。
c. 将燃烧的火焰调节到尽量小，火焰越小，对制冷剂泄漏反应越灵敏。
e. 把吸入管末端靠近各个有可能泄漏的部位。
f. 细心观察火焰的颜色。判断出制冷剂系统泄漏的部位和泄漏程度。
②制冷剂注入阀

14汽车空调系统的检漏

课堂教学计划第____周星期_____肥皂泡沫法检漏就是在怀疑泄漏区域，涂上肥皂液，如有泄漏点，该处必然起皂泡。

此法简单易行，是目前修理行业经常用的一种方法，但现在汽车各种构件布置得越来越紧凑，有些部位及检修死角，用此法不易检查出来。

三、卤素检漏灯检漏卤素检漏灯是早期的一种检漏设备，主要是针对制冷剂R12设计的，不能用于R134a，现在已被电子检漏设备所替代。

四、电子检漏仪检漏电子检漏仪分为R12电子检漏仪、R134a电子检漏仪和多功能电子检漏仪等。

一般检测R12泄漏的电子检漏仪对检测R134a是无效的，检测R134a泄漏情况要使用一种专门适用它的检漏仪，或使用可检测R12及R134a的多功能电子检漏仪。

目前最常用的是多功能电子检漏仪，如图7-2-1所示，它既能检测R12又能检测R134a。

五、加压法检漏加压法检漏是指将少量制冷剂及一定压力的氮气加入制冷系统中，再用观察法、肥皂泡沫、卤素检漏灯或电子检漏仪进行检漏的一种方法。

这种方法常用于空调制冷系统中的制冷剂全部漏光时的检漏。

要注意的是，在高压条件下操作时尽量不要用空气压缩机打压或制冷系统本身的压缩机打压，因为这样会使制冷系统带入一部分水分。

六、染料示踪法检漏七、真空法检漏真空法检漏是指对制冷系统抽真空以后，保持系统真空状态一段时间 (至少60min)，观察系统中的真空压力表指针是否移动 (即指针是否发生变化)的一种检漏方法。

八、操作示范及注意事项1.肥皂泡沫法检漏【器材设备准备】肥皂溶液、汽车空调系统。

【操作步骤】(1)把肥皂溶液涂在所有接头处和(或)怀疑有泄漏的地方。

重点检查渗漏的部位是:（1）各个管道接头及阀门连接处;（2）全部软管，尤其在管接头附近察看有否鼓泡、裂纹、油渍;（3）压缩机轴封、前后盖板、密封垫、检修阀等处;（4）冷凝器表面被刮坏、压扁、碰伤处;（5）蒸发器表面被刮坏、压扁、碰伤处;（6）膨胀阀的进出口连接处，膜盒周边焊接处，以及感温包与膜盒焊接处;。

汽车空调系统检漏

真空电磁阀的安装位置:
真空电磁阀
温控开关
暖水截断阀:
真空管暖水截断阀
技能操作
一、空调制冷系统检漏设备
检修或拆装汽车空调制冷系统管道、更换零部件之后，需在检修及拆装部位进行制冷剂的泄漏检查，目前主要有卤素检漏灯和电子检漏仪两种，其中电子检漏仪最为常用。
1.卤素检漏灯卤素检漏灯是一种丙烷(或酒精)燃烧喷灯，利用制冷剂气体进入安装在喷灯的吸气管内，会使喷灯的火焰颜色改变这一特性来判断系统的泄漏部位和泄漏程度。当喷灯的吸气管从系统泄漏处吸入制冷剂时，火焰颜色会发生变化；泄漏量少时，火焰呈浅绿色；泄漏较多时，火焰呈浅蓝色；泄漏
2.冷凝过程(放热)
高温高压的过热制冷剂气体进入冷凝器,压力和温度降低。当气体的温度降至40-50℃时,制冷剂气体变为液体,同时放出大量的热量。
3.膨胀过程(节流) 液态制冷剂流到储液干燥器后,在储液干燥器中除去水分和杂质,由管道流入膨胀阀。温度和压力较高的制冷剂液体通过膨胀阀装置后体积变大,压力和温度急剧下降,以雾状 (细小液滴)排出膨胀阀。 4.蒸发过程(吸热) 低温低压的雾状制冷剂进入蒸发器后,通过蒸发器的壁面吸收蒸发器表面周围空气的热量而沸腾汽化,从而可降低车内空气温度。在鼓风机的作用下,车内的冷、热空气加速对流,提高了空调制冷效果。在蒸发器内吸热汽化后的制冷剂蒸气再次被压缩机吸入,然后重复上述过程。
若没有泄漏发生，空气中不存在制冷剂蒸气时，火焰为五色。当出现极轻微的泄漏时，吸气管将泄漏的制冷剂蒸气吸入到丙烷灯燃烧室内，并在600～700℃的燃烧区发生制冷剂分解，产生的气体在接触到烧红的铜时，会把火焰变成绿色并增加火焰高度。因此，可根据卤素检漏灯火
焰颜色来判断制冷剂泄漏量。

汽车空调制冷剂泄漏的七种检测方法

汽车空调制冷剂泄漏的七种检测方法夏季，制冷剂泄漏是空调使用中最为常见的故障。

制冷剂有的需要一年添加一次，有的可能2个月添加一次。

制冷剂泄漏容易造成环境污染，另外增加车主维护车辆的费用和时间。

以下是汽车空调检漏的七种方法。

目测检漏发现系统某处有油迹时，此处可能为渗漏点。

目测检漏简便易行，没有成本，但是有很大缺陷，除非系统突然断裂的大漏点，并且系统泄漏的是液态有色介质，否则目测检漏无法定位，因为通常渗漏的地方非常细微，而且汽车空调本身有很多部位几乎看不到。

肥皂水检漏向系统充入10-20kg/cM2压力氮气，再在系统各部位涂上肥皂水，冒泡处即为渗漏点。

这种办法是目前路边修理厂最常见的检漏方法，但是人的手臂是有限的，人的视力范围是有限的，很多时候根本看不到漏点。

氮气水检漏向系统充入10-20kg/cm2压力氮气，把系统浸入水中，冒泡处即为渗漏点。

这种方法和前面的肥皂水检漏方法实质一样，虽然成本低，但有明显的缺点：检漏用的水分容易进入系统，导致系统内的材料受到腐蚀，同时高压气体也有可能对系统造成更大的损害，进行检漏时劳动强度也很大，这样就使维护检修的成本上升。

卤素灯检漏点燃检漏灯，手持卤素灯上的空气管，当管口*近系统渗漏处时，火焰颜色变为紫蓝色，即表明此处有大量泄漏。

这种方式有明火产生，不但很危险，而且明火和制冷剂结合会产生有害气体，此外也不易准确地定位漏点。

所以这种办法现在几乎没有人使用了，如果您能够看到，那可能是正处在非文明社会阶段。

气体差压检漏利用系统内外的气压差，将压差通过传感器放大，以数字或声音或电子信号的方式表达检漏结果。

此方法也是只能“定性”地知道系统是否渗漏而不能准确地找到漏点。

电子检漏用探头对着有可能渗漏的地方移动，当检漏装置发出警报时，即表明此处有大量的泄漏。

电子检漏产品容易损坏，维护复杂，容易受到环境化学品如汽油、废气的影响，不能准确定位漏点。

荧光检漏它是利用荧光检漏剂在紫外/蓝光检漏灯照射下会发出明亮的黄绿光的原理，对各类系统中的流体渗漏进行检测的。

汽车空调检漏的方法有哪些？

汽车空调检漏的方法有哪些？（1）目测检漏法制冷剂与冷冻机油是互溶的，所以泄漏处必然有油迹出现。

但是压缩机轴封处微量的油迹是正常的。

（2）肥皂水检漏法检漏时，擦净被检漏部件，把肥皂水刷在可能泄漏的地方，若有泄漏，便会出现气泡。

（3）加染料检漏法给系统加入带有染料的制冷剂，在泄漏处就会明显地看到有颜色斑痕。

（4）卤素灯检漏法使用卤素灯检查时，应严格遵守其使用方法。

待火焰调整正确之后，让吸气管管口靠近被检测部位，观察火焰颜色的变化，则可判断泄漏情况。

右表给出泄漏量大小与火焰颜色对应情况。

火焰情况 R12每月泄漏量，g无变化少于4微绿色24浅绿色32深绿色42绿紫色114带紫的绿紫色163强紫的绿紫色500（5）卤素检漏仪检漏法该仪器是利用卤化物气体对负电晕放电有抑制作用这一基本原理所制成。

在使用时，只需将探头伸向可能泄漏的部位，若有泄漏，警铃或警灯根据泄漏量多少显示相应信号。

（6）正压检漏法系统在维修之后，充氟之前，先充入少量气态氟，再充氮加压，使压力达到1.4~1.5MPa，保压12h。

其表压下降超过0.005MPa时，说明系统泄漏。

先用肥皂水粗检，后用卤素灯细检，察明具体泄漏部位。

（7）负压检漏法将系统抽成真空，保持一定时间，观察真空表压力的变化情况，如果真空度下降，说明系统泄漏。

后两种方法，只能检测系统是否泄漏。

前五种方法，可以检测泄漏的具体位置。

其中前三种方法比较直观、方便，但有些部位不便检查且微量的泄漏不易查出，因而只作为粗检使用。

卤素检漏仪灵敏度很高，当制冷系统年泄漏超过0.5g就能测出。

但因对系统周围空间泄漏的制冷剂也能测出，会误判泄漏部位且该仪器成本高，价格贵，一般不使用。

卤素灯检查虽然操作稍微麻烦，但其结构简单，价格低廉，检测精度也比较高，因而最常用。

汽车空调制冷剂泄漏故障分析与排除

汽车空调制冷剂泄漏故障分析与排除汽车空调在夏季是必不可缺的装备，它能为驾驶者和乘客提供一个舒适的驾驶环境。

有时候我们会发现空调制冷效果变差，甚至完全失效。

其中最常见的问题之一就是制冷剂泄漏。

制冷剂泄漏会导致空调系统无法正常工作，而且长期忽略这个问题还会损坏其他部件。

及时发现并解决制冷剂泄漏是非常重要的。

本文将介绍关于汽车空调制冷剂泄漏故障的分析与排除方法。

1. 故障分析制冷剂泄漏的原因有很多种，常见的有以下几种：1) 高压力管路泄漏。

这是最常见的原因之一。

高压力管路泄漏可能是由于管路老化、松动、损坏或者连接处密封不严导致的。

3) 空调压缩机密封处泄漏。

压缩机是空调系统中的一个关键部件，如果其密封处出现泄漏，也会导致制冷剂泄漏。

5) 泄漏点未知。

有时候制冷剂泄漏的原因未知，需要经过仔细排查。

2. 故障排除一旦发现汽车空调制冷剂泄漏，就需要及时排除故障。

以下是一些常见的排除方法：1) 监测制冷剂压力。

使用专业的空调系统压力表来监测制冷剂的压力，通过观察压力的变化来确定泄漏点的位置。

2) 检查管路连接处。

仔细检查高压力和低压力管路的连接处，确保连接紧固并且密封良好。

3) 检查压缩机密封。

对压缩机进行检查，确保其密封处没有泄漏。

4) 检查蒸发器和冷凝器。

检查蒸发器和冷凝器是否有损坏或者泄漏，必要时进行更换。

5) 使用检漏剂。

检漏剂是一种特殊的荧光液体，可以通过添加到空调系统中来寻找泄漏点。

当漏出制冷剂时，检漏剂会在泄漏点处发出荧光，从而确定泄漏点的位置。

6) 寻找未知泄漏点。

如果泄漏点未知，可以通过仔细排查空调系统的每一个部件来寻找泄漏点。

3. 预防措施除了及时处理制冷剂泄漏之外，还需要采取一些预防措施来防止制冷剂泄漏的发生：1) 定期检查空调系统。

定期检查空调系统的管路、连接处、蒸发器和冷凝器的状态，确保其完好无损。

2) 注意驾驶方式。

避免在崎岖不平的路面上行驶，以免因为颠簸导致空调系统出现损坏。

3) 避免过度使用空调。

制冷系统检漏,6种方法轻松解决

制冷系统检漏，6种方法轻松解决空调器制冷系统检漏包括制冷压缩机、冷凝器、蒸发器、干燥过滤器、毛细管等部件的检漏和制冷管路组成的封闭系统的检漏。

制冷系统应是一个密封清洁的系统内，在对系统完成吹除清污后应对系统进行检漏。

那么空调器制冷系统检漏的方法有哪些呢？方法一手触油污检漏空调器的制冷剂多为R22，R22与冰冻油有一定的互溶性，当R22有泄漏时，冷冻也会渗出或滴出。

运用这一特性，用目测或手摸有无油污的方法，可以判断该处有无泄漏。

当泄漏较少，用手指触摸不较为明显时，可戴上白手套或白纸接触可疑处与，也能查到泄漏处。

方法二肥皂泡检漏先将肥皂切成薄片，浸于温水中，使其溶成稠状肥皂液。

检漏时，在污垢被检部位用纱布擦去污渍，用干净毛笔沾上肥皂液，均匀地抹在被检部位四周，仔细观察有无气泡，如有肥皂泡出现，说明该处有泄漏。

有时，需先向系统充入0.8-1.0Mpa(8-10kgf/cm2)的氮气。

方法三充压检漏制冷系统经已修理焊接后，在充注制冷剂前，最好在近下班时，充入1.5Mpa氮气，关闭三通检修阀（阀本身不能漏气）。

待第二天上班，如表压没有下降，说明说明已修整的制冷系统不漏。

如表压下降，则说明存在泄漏，再采用钨丝检漏法检漏。

方法四水中检漏此法常用于压缩机（注意接线端子应有防水保护）、蒸发器、冷凝器等零部件的检漏。

其方法是：对蒸发器应充入0.8Mpa氮气，对冷凝器应充入1.9MPa氮气（对于热泵型空调器，二者均应充入1.9MP氮气），浸入50℃左右的温水中，仔细观察有无气泡发生。

使用温水的目的在于降低水熔体的表面张力，因为泉水的温度越低，表面张力越大，微小的渗漏就不能渗漏检测进来。

检漏场地应强光充足，水面平静。

观察时间应愈来愈多于30s，工件最好浸入水面20cm以下。

浸水检漏后的部件应烘干处理后方可进行补焊。

方法五卤素灯检漏点燃卤素灯，将吸气软管在检漏处缓慢移动。

卤素灯在正常燃烧时火焰呈蓝色。

当被检处有氟利昂工质泄漏时，灯头的火焰色调颜色将发生明显变化，火焰可是微绿色、淡绿色、深绿色。
