热水供应系统计算

热水供应系统计算
热水用水量计算有两种方法
一、根据人数或床位数和其热水用水量定额计算法
T
mq
K Q = （5.4.1） 式中 Q------最大小时热水用水量（L/H ）； q------热水用水量定额，见表253页5.1.1 m------用水计算单位数（人或床）； T------热水供应时间（H ）；
K------小时变化系数，全日制供应热水时，按表5.4.1选用。

二、根据卫生器具和其热水用水量定额计算法
∑
=100
Q
（5.4.2） 式中 q------卫生器具一小时的热水用水量，见表5.1-2；
n------同类型卫生器具数；
b------在一小时内卫生器具同时使用百分数。

公共浴室和工厂、学校、剧院。

体育馆等浴室中的淋浴器和洗脸盆的同时使用百分数按100计算；
客房中设有浴盆的宾馆、普通旅馆，浴盆的同时使用百分数按60~70计算，其他器具的热水用水量不计；
医院、疗养院的病房内卫生间的浴盆按25~50%计，其他器具不计。

对于全日供应热水的住宅，每户设有浴盆时，仅计算浴盆的热水用水量，其他器具的热水用水量不计，浴盆的同时使用百分数按表5.4.2选用。

两种方法计算的结果并不一致，设计时需分析对比合理选用。

建筑内部热水供应系统的计算1. 引言建筑内部热水供应系统的设计是建筑工程中一个重要的组成部分。

它涉及到热水的需求量计算、水管的布置、热水器的选择等方面。

合理的热水供应系统设计能够保证建筑物内部热水的供应稳定、节约能源，并提供良好的使用体验。

本文将介绍建筑内部热水供应系统的计算流程和方法。

2. 热水需求量计算在设计建筑内部热水供应系统之前，首先需要计算建筑物的热水需求量。

热水需求量的计算需要考虑到建筑的用水需求以及热水的使用方式。

常见的热水使用方式有卫生间、洗涤、浴室、厨房等。

根据不同的使用方式，可以采用不同的计算方法来确定热水需求量。

2.1 卫生间和洗涤类热水需求量计算卫生间和洗涤类的热水需求量可以根据建筑物的使用面积来计算。

一般情况下，每平方米的使用面积需要提供一定的热水供应量。

具体的计算公式如下：热水需求量（卫生间和洗涤类） = 使用面积（平方米） × 热水供应量（卫生间和洗涤类）（升/平方米）其中，热水供应量可以根据实际需求进行调整。

2.2 浴室和厨房类热水需求量计算浴室和厨房类的热水需求量可以根据人均的热水使用量进行计算。

根据统计数据，一个人每天需要一定量的热水供应。

具体的计算公式如下：热水需求量（浴室和厨房类） = 使用人数 × 人均热水使用量（升/人/天）在计算人均热水使用量时，需要考虑到不同的热水使用方式和习惯。

3. 水管布置设计在确定了热水需求量之后，下一步是进行水管布置的设计。

水管的布置需要满足热水的供应要求，并考虑到经济性和施工便利性。

一般来说，建筑物的热水供应系统采用分支式布置或环状布置。

3.1 分支式布置分支式布置是指将主管道分支成多支独立的分支管道，每个分支管道连接一个或多个热水水龙头。

这种布置方式适用于热水需求量较大的区域，可以有效避免冷水和热水的混合。

3.2 环状布置环状布置是指主管道在建筑物内部形成一个环路，每个热水水龙头从环路上引出一段独立的管道。

室内热水供暖系统水力计算
首先，流量计算是确定系统中水的流量大小。

流量大小取决于所需的
供暖热负荷以及供暖设备的工作参数。

常用的热负荷计算方法有传统的经
验法和热负荷软件计算法。

计算完成后，可以得到所需的供暖流量。

其次，压降计算是确定系统中各个部分的压力降。

压力降会影响热水
在管道中的流动速度和流量分布。

通过压降计算，可以确定每段管道的压
力降以及连接部件如弯头、三通和阀门等对压力降的影响。

一般使用管网
分段法进行压降计算，将系统划分为若干段，分别计算每段管道的压力降。

最后，根据流量和压降的计算结果，可以确定所需的水泵功率。

水泵
功率计算需要考虑供水压力、供水流量以及管路的管径和长度等参数。

通
常可以根据水泵性能曲线和所需流量来确定合适的水泵型号和功率。

在进行水力计算时，还需要考虑一些其他因素。

比如，对于长距离管
道或有高度差的管道，需要考虑管道的波动防护和水锤的问题；对于系统
中的回水管道，需要考虑回水水流的阻力和回水温度的控制等。

室内热水供暖系统的水力计算是供暖工程设计的重要环节，合理的水
力计算可以确保系统正常运行、节能高效，并提供良好的供暖效果。

因此，设计人员需要对水力计算方法和相关规范进行熟悉和了解，同时结合实际
工程情况进行计算和选型。

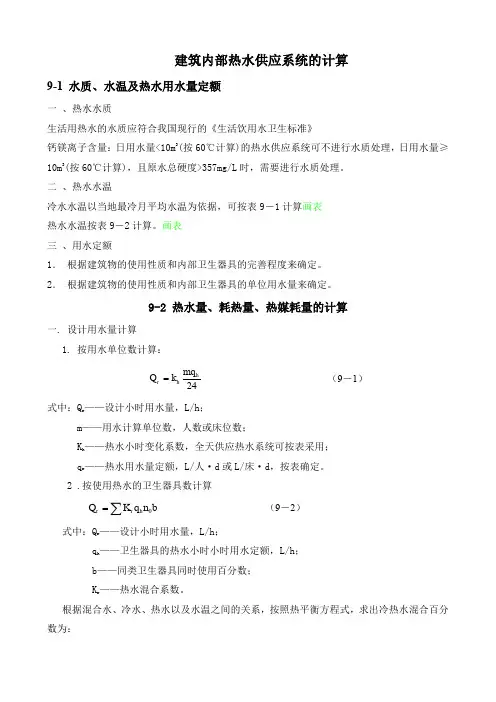

建筑内部热水供应系统的计算9-1 水质、水温及热水用水量定额一 、热水水质生活用热水的水质应符合我国现行的《生活饮用水卫生标准》钙镁离子含量：日用水量<10m 3(按60℃计算)的热水供应系统可不进行水质处理，日用水量≥10m 3(按60℃计算)，且原水总硬度>357mg/L 时，需要进行水质处理。

二 、热水水温冷水水温以当地最冷月平均水温为依据，可按表9－1计算画表 热水水温按表9－2计算。

画表 三 、用水定额1． 根据建筑物的使用性质和内部卫生器具的完善程度来确定。

2． 根据建筑物的使用性质和内部卫生器具的单位用水量来确定。

9-2 热水量、耗热量、热媒耗量的计算一. 设计用水量计算 1. 按用水单位数计算：24hhr mq k Q = （9－1） 式中：Q r ——设计小时用水量，L/h ；m ——用水计算单位数，人数或床位数；K h ——热水小时变化系数，全天供应热水系统可按表采用； q r ——热水用水量定额，L/人·d 或L/床·d ，按表确定。

2 .按使用热水的卫生器具数计算∑=b n q K Q h r r 0 （9－2）式中：Q r ——设计小时用水量，L/h ；q h ——卫生器具的热水小时小时用水定额，L/h ； b ——同类卫生器具同时使用百分数； K r ——热水混合系数。

根据混合水、冷水、热水以及水温之间的关系，按照热平衡方程式，求出冷热水混合百分数为：lr lh r t t t t K --=（9－3） 式中：t r ——热水系统供水温度℃；t h ——混合后卫生器具出水温度，℃； t L ——冷水计算温度，℃。

二 .耗热量计算r l r B Q t t C Q )(-= （9－4）式中：Q ——设计小时耗热量，kJ/h ；Q r ——设计小时热水量，L/h ； C B ——水的比热，kJ/Kg ·℃； t r ——热水温度，℃； t L ——冷水计算温度，℃。

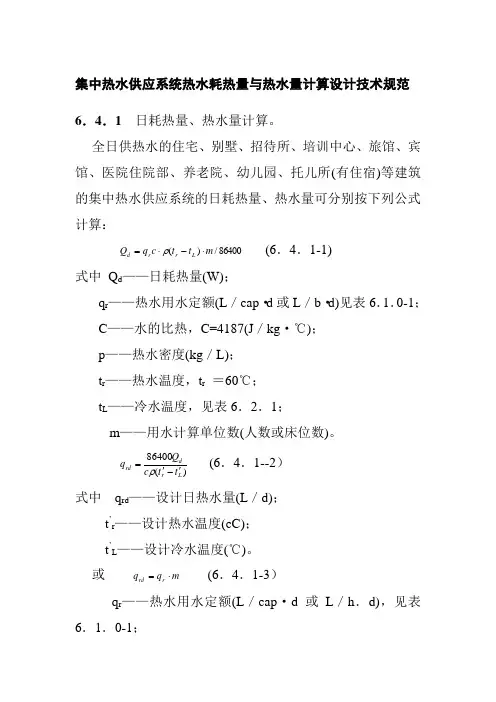

集中热水供应系统热水耗热量与热水量计算设计技术规范6．4．1 日耗热量、热水量计算。

全日供热水的住宅、别墅、招待所、培训中心、旅馆、宾馆、医院住院部、养老院、幼儿园、托儿所(有住宿)等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：86400/)(m t t c q Q L r r d ⋅-⋅=ρ (6．4．1-1)式中 Q d ——日耗热量(W)；q r ——热水用水定额(L ／cap ·d 或L ／b ·d)见表6．1．0-1； C ——水的比热，C=4187(J ／kg ·℃)；p ——热水密度(kg ／L)；t r ——热水温度，t r ＝60℃；t L ——冷水温度，见表6．2．1；m ——用水计算单位数(人数或床位数)。

)(86400L r d rd t t c Q q '-'=ρ (6．4．1--2）式中 q rd ——设计日热水量(L ／d)；t ’r ——设计热水温度(cC)；t ’L ——设计冷水温度(℃)。

或 m q q r rd ⋅= (6．4．1-3）q r ——热水用水定额(L ／cap ·d 或L ／h ．d)，见表6．1．0-1；m ——用水计算单位数(人数或床位数)。

6.4．2 设计小时耗热量、热水量。

1 设有集中热水供应系统的居住小区的设计小时热量按下列情况分别计算：1) 当小区的公共建筑(如餐馆、娱乐设施等)的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算。

2） 当小区内有与住宅的最大用水时段的公共建筑(如餐馆等)和不相同最大用水时段的公共建筑（如办公用房等），则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。

2 供应热水的住宅、别墅、招待所、培训中心、旅馆与宾馆的客房(不含员工)、医院住院部、 养老院、幼儿园、托儿所（有住宿）等建筑的集中热水供应系统的设计小时耗热量应按下列公式计算：86400)(L r r h h t t c mq K Q -⋅⋅=ρ (6．4．2—1）式中 Q h ——设计小时耗热量(W)；m ——用水计算单位数(人数或床位数)；q r ——热水用水定额(L ／cap ·d 或L ／b ·d)见表6．1．0—1；C ——水的比热，c 二4187(J ／kg ·℃)；ρ——热水密度(kg ／L)；t r——热水温度，t r =60℃；t L——冷水温度，见表6．2．1；K h——小时变化系数，见表6．4．2—1、表6．4．2—2、表6．4．2—3。

卫生热水量计算资料
1.Q=K×m×q÷24(L/h)指65℃的热水，较大系统计算公式m为最高日每人次数或床位数,q为热水用水定额L/人。

天，K为系数住宅：q=80-100L,旅馆、招待所：淋浴q=50-100L，有浴盆100-150L 医院、疗养院、休养所：淋浴q=60-120L，有浴盆的客房150-200L 公共浴室：淋浴、浴盆、池q=50-100L，宾馆、客房：q=150-200L，
2．Q=∑n×b×q h÷100(L/h)热水较小系统计算公式
n为同型号器具个数, q h为器具小时用水量L，b为同时用水百分数医院、疗养院、休养所：b=25-50，宾馆、客房：b=60-70，
公共浴室、学校、企业等公共场所：b=100，
生活供水量计算资料
1.Q=K×m×q÷T (L/h)最大小时用水量法
m为用水人数,q为用水定额L/人。

天，K为时变化系数,T用水时间：A住宅生活用水定额和时变化系数，T=24
B其它建筑生活用水定额和时变化系数，T=24
2.Q=0.2×α×N1/2+KN (L/S)用水当量法A住宅生活用水，
B其它建筑生活用水，
卫生器具流量（L/S）、当量值。

生活热水估算：全日供应热水的住宅、别墅、招待所、旅馆、宾馆的客房（不含员工）、医院部、养老院、幼儿园、托儿所等建筑的集中热水供应系统的设计小时耗热量应按下式计算：()86400r r l r h hmq C t t Q K ρ-= h Q —设计小时耗热量，W ； h K —小时变化系数；m —用水计算单位数（人数或床位数）；r q —热水用水定额（L/人.d 或L/床.d ）；C —水的比热，4187（J/kg.℃）； r t —热水温度，60℃；l t —冷水温度，河北地区地下水温度10～15℃，地表水温度4℃；r ρ—热水密度，kg/L ；(注意密度的单位！！！)宾馆的热水小时变化系数表设计小时热水量可按下式计算：1.163()h rh r l rQ q t t ρ=- rh q —设计小时热水量，L/h ；其他参数的物理含义同上式。

本项中的生活热水制取方式如下：夏季通过回收冷凝热制取热水；冬季及过度季节通过热泵机组制取热水。

办公、公寓共30000㎡，按15㎡/人计算（是否有依据？可咨询一下员工数量与宾馆的床位数，根据实际的数据才可准确的计算热水用量），根据《建筑给水排水设计规范》GB50015-2003，宾馆客房每人每床位的最高日热水用水定额为120～160L ，员工的日最高用水定额为40～50L ，供水方式为24小时连续供水，热水温度取60℃，最不利工况下，冷水温度取4℃，则设计小时耗热量为：……设计小时热水量为：……根据设计小时耗热量选机组，根据设计小时热水量选水泵流量，扬程的确定根据热水供应系统的最不利环路的长度确定。

例如，最不利环路的长度为200m (供回水管路总长度)，用户预留压头一般为2-3mH 2O ，则水泵的扬程约为：2221.1(3/100200/1003)9.9p H mH O m m m mH O mH O =⨯⨯+=热水循环泵流量和扬程的安全系数均取10%。

【专业知识】高层建筑热水供应系统的计算【学员问题】高层建筑热水供应系统的计算？【解答】一、热水用水定额、水平易水质1.热水用水定额生活用热水定额有两种：一是依照高层建筑的高楼供水设备的使用性质和内部卫生器具的完满程度来确定，其水温按 60℃计算。

二是依照高层建筑物使用性质和内部卫生器具的单位用水量来确定。

卫生器具一次和一小时热水用水定额，其水温随卫生器具不同样、水温要求也不同样。

从近来几年我国新建成的一些高层旅店、饭店、酒店、高级住处、医院、办公楼等建筑所采用的供水设备的设计热水量资料看，多数高层建筑的设计值都在设计规范相关规定范围内或周边。

这说明设计规范基本适应当前高层建筑设计的需要。

2.热水水温（1）热水使用温度。

高层建筑中卫生器具的热水水温。

洗衣机、厨房器具用水温度。

（2）热水供水温度。

它是指高层建筑热水供应系统中，无塔供水设备向热水管网供应热水的加热设备（如各式换热器、高位热水箱等）出口的热水温度。

热水供水温度的选定，与热水供应系统的经济性、使用性和运行收效亲近相关，是系统设计的要点参数之一。

为此，选择更合适。

不宜过高，也不宜过低。

①热水最低供水温度。

最低供水温度。

除应保证配水滴的最低水温外，又考虑到加热设备和管网的热损失，一般不低于 65 一 55℃。

②热水最高供水温度。

最高供水温度，应便于使用，防范发生烫伤事故，减少设备和管道热损失，加热设备出口热水供水温度不能够过高。

当换热设备给水无需消融处理或有消融办理时，其出口最高水温不得高于75℃，如加热设备给水需消融办理，而却无消融办理时，则出口最高水温不得高于65℃。

③冷水计算温度。

冷水计算温度也是热水供应系统设计必需的重要基础计算参数，主要用于加热设备选择等计算。

冷水计算温度应以当地最冷月平均水温资料确定。

3.热水水质高层建筑生活用热水的水质，应吻合我国现行的《生活饮用水卫生标准》。

由于水在加热后钙镁离子受热析出，在设备和管道内结垢，水中溶解氧也会受热析出，加速金属管材的腐化。

热水工程计算热水工程计算是指对建筑物或工业生产过程中所需的热水供应系统进行设计和计算。

热水工程计算通常包括热水的需求量、管道尺寸、水泵功率、热水器容量等方面的计算。

本文将详细介绍热水工程计算的各个方面。

一、热水需求量的计算热水需求量的计算是热水工程计算的首要任务。

热水需求量的计算需要考虑到建筑物或工业生产过程中的各个使用点，如洗手盆、淋浴、洗衣机等。

根据不同的使用点和使用方式，热水需求量也会有所不同。

在进行热水需求量的计算时，需要考虑到使用点的热水需求量和使用频率。

一般来说，洗手盆和淋浴的热水需求量较大，而洗衣机和洗碗机的热水需求量较小。

此外，热水需求量还会受到季节和地区的影响，冬季和寒冷地区的热水需求量较大。

二、管道尺寸的计算管道尺寸的计算是热水工程计算的另一个重要方面。

管道尺寸的计算需要考虑到热水的流量和压力损失。

热水的流量决定了管道的直径，而压力损失则决定了管道的长度和材质。

在进行管道尺寸的计算时，需要根据热水的流量确定管道的直径。

一般来说，热水的流量越大，管道的直径就越大。

此外，管道的长度和材质也会对热水的流量和压力损失产生影响。

较长的管道和粗糙的材质会导致更大的压力损失。

三、水泵功率的计算水泵功率的计算是热水工程计算中的关键环节。

水泵功率的计算需要考虑到热水的流量、压力和扬程。

热水的流量和压力决定了水泵的功率，而扬程则决定了水泵的提水能力。

在进行水泵功率的计算时，需要根据热水的流量、压力和扬程确定水泵的功率。

一般来说，热水的流量越大，水泵的功率就越大；热水的压力越大，水泵的功率也就越大；热水的扬程越高，水泵的功率就越大。

四、热水器容量的计算热水器容量的计算是热水工程计算中的最后一步。

热水器容量的计算需要考虑到热水的需求量和使用方式。

热水的需求量决定了热水器的容量，而使用方式则决定了热水器的加热效率。

在进行热水器容量的计算时，需要根据热水的需求量和使用方式确定热水器的容量。

一般来说，热水的需求量越大，热水器的容量就越大；热水的使用方式越频繁，热水器的加热效率也就越高。
