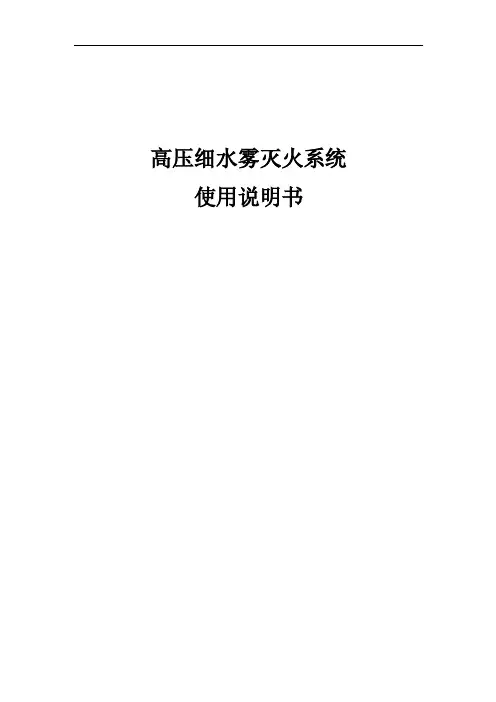

高压细水雾灭火系统使用说明书一、总则为了确保高压细水雾灭火系统的正常运行和系统的日常维护,特制定本手册。
本手册参照相关规范,针对SEMCO高压细水雾产品,对高压细水雾灭火系统调试及维护流程进行明确和细化。
高压细水雾灭火系统的操作、调试及维护人员,应由经过本公司培训并得到本公司允许的专业工程师担任。
二、公司简介丹麦Danfoss-Semco是国际上唯一的既具有细水雾系统研发能力,又具有系统关键设备生产能力的供应商,是欧洲细水雾产品研发及工程应用的领先者,其Sem-safe高压细水雾产品通过了挪威DNV、英国Lloyd’s、美国ABS、UL和中国国家检验中心等权威认证,广泛应用于交通、电力、通讯、档案、舰船等领域。
上海亚泰消防工程有限公司是Danfoss-Semco Sem-safe高压细水雾产品在中国的独家代理。
上海亚泰消防工程有限公司是美国消防协会(NFPA)及国际细水雾协会(IWMA)的会员单位,参与编写了浙江、北京细水雾灭火系统设计、施工及验收规范,长期与国内外高等院校和科研机构保持密切合作与交流,在细水雾灭火试验、性能化设计等方面取得丰硕成果。
在国内,Danfoss-Semco Sem-safe高压细水雾产品已成功应用于国家图书馆、上海曙光医院、上海恒隆广场、扬州第二发电厂、浙江电力调度大楼等数十个工程中。
2005年,上海亚泰消防工程有限公司与同济大学、上海防灾救灾研究所合作,投资5000万元,建立了国家级地下空间防灾实验基地,为细水雾灭火系统的性能化设计应用达到国际水平创造了良好的条件。
三、技术特点及应用范围1、特点●快速灭火●高效除烟●有效防止火灾复燃●高性价比●节能环保2、应用范围适用于扑救A类、B类及电气火灾。
可用于图书馆、档案馆、机械设备间、电器设备间、高低压配电间、电力变压器室、室外变压器、计算机及通讯机房、柴油发电机房及储油间、燃油燃气锅炉房、电缆夹层、电缆隧道、地铁控制中心、地下隧道等场所。
高压细水雾灭火机高压细水雾灭火机是一种以水灭火装备,通过高压泵将水袋中的水通过伸缩枪杆、单孔或多孔枪头,以线状或雾状的形式,射向火线,稀释氧气浓度、增加可燃物湿度、抑制热辐射,最终实现降温、灭火的目的。
一、结构及性能高压细水雾灭火机通常适应于扑救清理中、低强度地表火。
目前,配发队伍的有SWJ6-4型高压细水雾灭火机和6MSW-3型高压细水雾灭火机两种型号。
(一)SWJ6-4型高压细水雾灭火机SWJ6-4型细水雾灭火机主要由汽油机、高压泵、调压阀、减速器、可伸缩枪杆、高压细水雾喷头、控制机构、水袋、支架、背带、机箱等部分组成(图11~1、11~2)。
图11~1 SWJ6-4型高压细水雾灭火机图11~2 高压细水雾灭火机各部件1.机体护罩;2.汽油机防护罩;3.支架;4.漏斗;5.化油器;6.火花塞;7.机体;8.滤清器海绵;9.泵头;10.枪管总成;11.风门;12.滤清器防护罩;13.泵体;14.减压阀;15.水袋;16.维修工具。
(二)6MSW-3型高压细水雾灭火机图11~3 6MSW-3型高压细水雾灭火机该机主要由水袋,喷射器,机体三部分组成。
水袋和机体可以分开背负,枪头可互换,水袋更换方便,即换即用(图11~3)。
高压细水雾灭火机使用专用机箱运输和保存。
机箱可以单人手提,也可双人搬运。
主机、喷枪、水袋、喷头及维修工具可全部放入机箱。
二、主要参数名称背负式高压细水雾灭火机有效射程8~10m产地江苏省泰州市森防林业机械有限公司工作压力 5.0~6.0MPa有效高度射程6-8m型号MSW-3型流量7L/min 平均射程 6.0m 额定流量 4.0L/min材质铁每袋水吸水时间 5.5 min用途高效能灭火器具喷枪形势伸缩式最大扬程12m 外型尺寸350×340×490mm 水囊容积20L净重量9.5 Kg每袋水连续工作时间6-12min名称背负式高压细水雾灭火机工作压力 4.0-6.0MPa产地郑州青松消防科贸有限公司更换水袋时间小于10s型号SWJ6-4型汽油机四冲程汽油机功率 1.8HP(马力)额定流量 4.0~5.0L/min 油箱容积 1.2L平均射程10.0m(直流喷头)每箱油连续工作时间90min 8.0m(雾化喷头)整机净重11.0Kg水袋容积20L 外型尺寸350×280×550 mm每袋水连续工作时间5.0min 伸缩枪杆伸长:1.7m缩短:0.6m三、操作使用(一)作业准备1.检查(1)按照装箱单清点灭火机各零部件、灭火配件和技术文件等是否齐全。

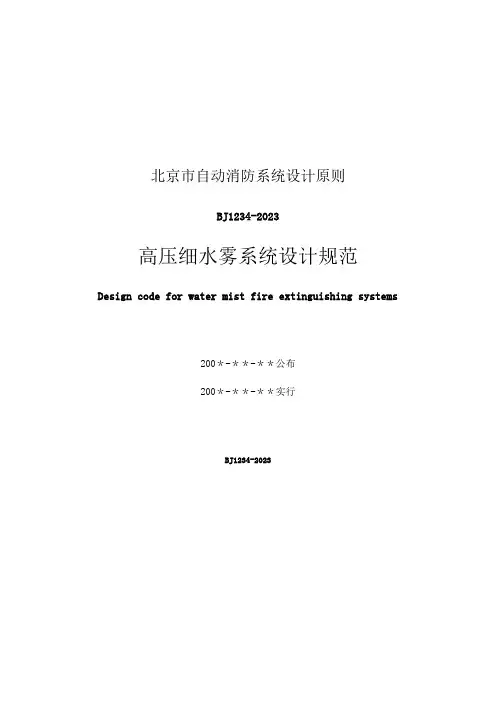

北京市自动消防系统设计原则BJ1234-2023高压细水雾系统设计规范Design code for water mist fire extinguishing systems200*-**-**公布200*-**-**实行BJ1234-2023前言根据国家"九五"重点科技项目(攻关)计划--地下与大空间建筑火灾自动喷水灭火系统高新技术专题--细水雾系统子专题旳规定,参照国外有关细水雾系统旳最新研究成果及技术文献、我国现行类似旳灭火系统旳规范和原则,结合子专题成果,制定了本规范。
本规范只规定了WMU-150型高压两相流预安装细水雾系统旳设计措施。
本规范重要参照我国现行气体灭火系统设计规范、水喷雾系统设计规范、芬兰Marioff 企业旳HI-FOG产品技术文献、NFPA750、NFPA防火手册及子专题中评估汇报和试验数据。
本规范初次制定。
附加阐明:本原则由国家消防工程技术研究中心提出。
本原则由天津盛达安全科技实业企业产品开发部和北京市公安消防总局起草。
本原则起草人:李宝利、赵克伟1 总则1.0.1为了合理地设计高压细水雾系统,减少火灾危害,保护人民生命财产安全,特制定本规范。
本规范合用于新建、扩建、改建旳建筑物、构筑物和轮船等运送工具中设置旳高压细水雾系统旳设计。
1.0.3 高压细水雾系统可用于扑救液体火灾和电气火灾。
高压细水雾系统不合用于扑救遇水发生反应导致燃烧、爆炸旳火灾。
高压细水雾系统旳设计除应执行本规范规定外,尚应符合现行旳有关国标规范旳规定。
2 术语、符号2.1 术语高压细水雾系统由储水容器、储气容器、单向阀、集流管、控制阀、喷嘴、连接管件、管道及探测器、报警控制器等部件构成旳自动灭火系统。
该系统瓶组为预安装形式。
细水雾喷嘴在一定旳工作压力下,通过旋转、撞击和射流等机械方式,将气-水两相流体进行物理性雾化旳喷射部件。
控制阀它是系统启动、停止及循环操作旳实行部件,并控制气-水两相旳混合过程,具有手动和电动两种动作方式。
高压细水雾灭火系统可以替代常规的水喷淋、水喷雾和气体灭火系统,由于它在备用状态下水容器为常压,克服了气体系统难以解决的储存泄漏等问题,日常维护工作量和费用较气体及水喷淋系统大大降低。
特点:安全环保--以水为灭火剂的物理灭火,对环境、保护对象、保护区人员均无损害和污染。
高效灭火--冷却速度比一般喷淋系统快100倍。
高压细水雾还具有穿透性,可以解决全淹没和遮挡的问题,还可以防止火灾的复燃。
净化作用--能净化烟雾和废气,有利于人员安全疏散和消防人员的灭火救援工作。
屏蔽辐射热--对热辐射有很好的屏蔽作用,达到防止火灾蔓延、迅速控制火势的效果。
水渍损失小--用水量仅为水喷淋系统的1-5%,避免了大量的排水对设备的损坏和对环境的二次污染。
电绝缘性好——可有效扑救带电设备火灾。
可靠性高--系统安装完成后可对系统进行模拟检验,以增加系统动作的可靠性。
系统寿命长--所用泵组、阀门和管件均采用耐腐蚀材料,系统寿命可长达30(60)年。
配制灵活--可局部使用,保护独立的设施或设施的某一部分;作为全淹没系统,保护整个空间。
安装简便--相对于传统的灭火系统而言,管道管径小,仅为10-32mm,使安装费用相应降低。
维护方便--仅以水为灭火剂,在备用状态下为常压,日常维护工作量和费用大大降低。
适用范围:高压单流体细水雾灭火系统适用于扑救A类、B类、C类和电气类火灾。
由于它先进的灭火机理,其使用基本不受场所的限制,在陆地、海洋、空间均可应用。
尤其是对高危险场合的局部保护和对密闭空间的保护特别有效。
如:石化行业、军事装备、煤炭行业、医药、食品加工行业、古建筑、档案馆、商业民用建筑、地铁、隧道、大型交通车辆、水面船舶、航空航天、电力、电子行业、消防队和森警等。
1 水雾雾径的分级标准、细水雾系统的分类和细水雾成雾原理1.1 水雾雾径的分级标准①Ⅰ级水雾(国内称为超细水雾),DV0.1=100微米, DV0.9=200微米,这是最细的水雾,适用于扑灭B类易燃液体及电气等火灾。
FB高压细水雾知识
高压细水雾喷嘴经过特殊的内部旋流结构,使水在较高的压力下形成水雾微粒,可以同过水雾微粒来灭火,这样比普通的喷淋灭火有着不可替代的优势。
水雾微粒一般在10-130微米,遇火后迅速气化,体积可膨胀1700-5800倍,吸收大量的热,是燃烧表面温度迅速降低,同时,水气化后形成水蒸气,将燃烧的整个区域包围和覆盖,使燃烧因缺氧而窒息。
高压细水雾具有高效冷却、窒息等双重灭火机理,形成了介于液体和气体之间的一种特殊化状态,用水量是传统灭火手段的1%-7%,效率是其200-300倍。
下面是高压细水雾在灭火系统中的几项优点:1)均衡的表面冷却,高效吸热;2)窒息灭火,而且只发生在火源周围;3)冲击乳化和稀释;4)阻隔热辐射;5)洗涤烟雾和废弃。
细水雾在灭火和降温、除尘方面有着巨大的优势,使其作为一种新型技术得到越来越广泛的应用。
我公司开发了多款细水雾喷嘴,并有着一套完整的技术标准。
高压细水雾可以根据不同的用途选择单喷头或者多喷头。
比如,5喷头的喷嘴就是在主体上装有5个雾化喷嘴,每个喷嘴都带有200目316ss材质过滤网,能起到好的过滤效果,防止喷雾阻塞,内部独特的旋流设计,更有利于控制好喷射角度、流量,延长喷嘴在高压下
的使用寿命,喷射距离可达3-8米。
高压细水雾喷嘴的一般用途:
◎档案资料库、书库、文物保管库;◎油库、发电机房、锅炉房、直燃机房、油开关柜室、液压站;◎计算机房、配电室、中央控制室、大型电缆室、电缆竖井、电缆隧道;◎石化、煤炭、地铁、隧道、船舶、航空。
高压细水雾灭火系统可以替代常规的水喷淋、水喷雾和气体灭火系统,由于它在备用状态下水容器为常压,克服了气体系统难以解决的储存泄漏等问题,日常维护工作量和费用较气体及水喷淋系统大大降低。
特点:安全环保--以水为灭火剂的物理灭火,对环境、保护对象、保护区人员均无损害和污染。
高效灭火--冷却速度比一般喷淋系统快100倍。
高压细水雾还具有穿透性,可以解决全淹没和遮挡的问题,还可以防止火灾的复燃。
净化作用--能净化烟雾和废气,有利于人员安全疏散和消防人员的灭火救援工作。
屏蔽辐射热--对热辐射有很好的屏蔽作用,达到防止火灾蔓延、迅速控制火势的效果。
水渍损失小--用水量仅为水喷淋系统的1-5%,避免了大量的排水对设备的损坏和对环境的二次污染。
电绝缘性好——可有效扑救带电设备火灾。
可靠性高--系统安装完成后可对系统进行模拟检验,以增加系统动作的可靠性。
系统寿命长--所用泵组、阀门和管件均采用耐腐蚀材料,系统寿命可长达30(60)年。
配制灵活--可局部使用,保护独立的设施或设施的某一部分;作为全淹没系统,保护整个空间。
安装简便--相对于传统的灭火系统而言,管道管径小,仅为10-32mm,使安装费用相应降低。
维护方便--仅以水为灭火剂,在备用状态下为常压,日常维护工作量和费用大大降低。
适用范围:高压单流体细水雾灭火系统适用于扑救A类、B类、C类和电气类火灾。
由于它先进的灭火机理,其使用基本不受场所的限制,在陆地、海洋、空间均可应用。
尤其是对高危险场合的局部保护和对密闭空间的保护特别有效。
如:石化行业、军事装备、煤炭行业、医药、食品加工行业、古建筑、档案馆、商业民用建筑、地铁、隧道、大型交通车辆、水面船舶、航空航天、电力、电子行业、消防队和森警等。
1 水雾雾径的分级标准、细水雾系统的分类和细水雾成雾原理1.1 水雾雾径的分级标准①Ⅰ级水雾(国内称为超细水雾),DV0.1=100微米, DV0.9=200微米,这是最细的水雾,适用于扑灭B类易燃液体及电气等火灾。

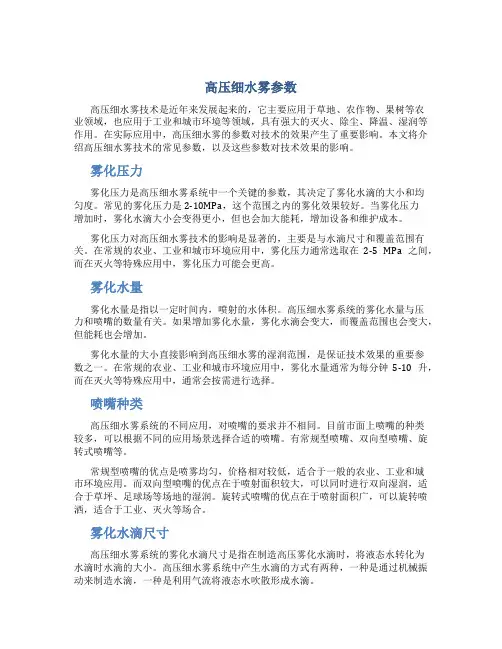

高压细水雾参数高压细水雾技术是近年来发展起来的,它主要应用于草地、农作物、果树等农业领域,也应用于工业和城市环境等领域,具有强大的灭火、除尘、降温、湿润等作用。
在实际应用中,高压细水雾的参数对技术的效果产生了重要影响。
本文将介绍高压细水雾技术的常见参数,以及这些参数对技术效果的影响。
雾化压力雾化压力是高压细水雾系统中一个关键的参数,其决定了雾化水滴的大小和均匀度。
常见的雾化压力是2-10MPa,这个范围之内的雾化效果较好。
当雾化压力增加时,雾化水滴大小会变得更小,但也会加大能耗,增加设备和维护成本。
雾化压力对高压细水雾技术的影响是显著的,主要是与水滴尺寸和覆盖范围有关。
在常规的农业、工业和城市环境应用中,雾化压力通常选取在2-5 MPa之间,而在灭火等特殊应用中,雾化压力可能会更高。
雾化水量雾化水量是指以一定时间内,喷射的水体积。
高压细水雾系统的雾化水量与压力和喷嘴的数量有关。
如果增加雾化水量,雾化水滴会变大,而覆盖范围也会变大,但能耗也会增加。
雾化水量的大小直接影响到高压细水雾的湿润范围,是保证技术效果的重要参数之一。
在常规的农业、工业和城市环境应用中,雾化水量通常为每分钟5-10升,而在灭火等特殊应用中,通常会按需进行选择。
喷嘴种类高压细水雾系统的不同应用,对喷嘴的要求并不相同。
目前市面上喷嘴的种类较多,可以根据不同的应用场景选择合适的喷嘴。
有常规型喷嘴、双向型喷嘴、旋转式喷嘴等。
常规型喷嘴的优点是喷雾均匀,价格相对较低,适合于一般的农业、工业和城市环境应用。
而双向型喷嘴的优点在于喷射面积较大,可以同时进行双向湿润,适合于草坪、足球场等场地的湿润。
旋转式喷嘴的优点在于喷射面积广,可以旋转喷洒,适合于工业、灭火等场合。
雾化水滴尺寸高压细水雾系统的雾化水滴尺寸是指在制造高压雾化水滴时,将液态水转化为水滴时水滴的大小。
高压细水雾系统中产生水滴的方式有两种,一种是通过机械振动来制造水滴,一种是利用气流将液态水吹散形成水滴。
消防闭式高压细水雾喷头喷嘴大全材质及性能参数:消防闭式高压细水雾喷头喷嘴大全主体的材质以不锈钢304SS、不锈钢316SS和黄铜(BRASS-H62和H59)(表面镀铬);喷头部分用不锈钢304SS和不锈钢316SS.细水雾喷头:消防闭式高压细水雾喷头喷嘴大全利用特殊加工的旋流结构,将水在较高压力下雾化为微粒,通常水雾平均粒径小于100微米,比表面积和分布密度高,汽化降温作用和隔氧窒息作用更强。
博美喷雾生产的闭式高压细水雾喷头灭火系统以易取、廉价的水作为灭火介质,高效,环保,无毒,用水量少,对被保护对象水渍影响极小。
随着卤代烷灭火技术被淘汰,细水雾灭火技术作为一种新的替代技术显示出了非常优越的特点,是一种革命性的绿色环保新技术。
随着国内细水雾灭火系统在众多领域不断地加深和推广,博美喷雾系统有限公司开发了系列产品,并形成了相应的标准。
130 2.18420.780o130 / 1900SS304 / 316M13 × 1 mm180Z2024细水雾喷头一般应用场所:消防闭式高压细水雾喷头喷嘴大全灭火系统适用于对下列火灾实施灭火、抑火、控火、控温、降尘作用;A类:书库、档案资料库、文物库等场所的可燃固体火灾;B类:液压站、油浸电力变压器室、润滑油仓库、透平油仓库、柴油发电机房、燃油锅炉房、燃油直燃机房、油开关柜室等场所的可燃液体火灾;C类:汽轮机房、燃气直燃机房等场所的可燃气体喷射火灾;D类:配电室、计算机房、数据处理机房、通讯机房、中央控制室、大型电缆室、电缆隧(廊)道、电缆竖井、交通隧道等场所的电气设备火灾;E类:烹饪器具内的烹饪物(如动植物油脂)火灾;闭式高压细水雾喷头灭火系统不得用于扑救下列火灾:存在遇水能发生反应并导致燃烧爆炸或产生大量有害物质的火灾;存在遇水能发生剧烈沸溢性可燃液体的火灾;存在遇水能产生可燃性气体的火灾;细水雾喷头设计特点:全不锈钢材质,耐腐蚀。
产生平均颗粒小于100um的微细水滴,喷射动量强。
技术交底内容“细水雾” (water mist )是相对于“水喷雾” (water spray)的概念,所谓的细水雾,是使用特殊喷嘴、通过高压喷水产生的水微粒。
在NFPA 750中,细水雾的定义是:在最小设计工作压力下、距喷嘴1米处的平面上,测得水雾最粗部分的水微粒直径Dv0.99不大于1000卩。
细水雾的灭火机理由于细水雾雾滴直径很小,相对同样体积的水,其表面积剧增,从而加强了热交换的效能,起到了非常好的降温效果。
细水雾吸收热量后迅速被汽化,使得体积急剧膨胀,通常达到1700多倍,从而降低了空气中的氧气浓度,抑制了燃烧中的氧化反应的速度,起到了窒息的作用。
由此可见细水雾的灭火机理:一是降温效能,吸收热量;二是窒息作用,阻断氧化反应。
此外,细水雾具有非常优越的阻断热辐射传递的效能,能有效地阻断强烈的热辐射。
细水雾在冷却、窒息和隔绝热辐射的三重作用下达到控制火灾、抑制火灾和扑灭火灾的目的,细水雾灭火系统具有水喷淋和气体灭火的双重作用和优点,既有水喷淋系统的冷却作用,又有气体灭火系统的窒息作用,所以是一项非常好的值得推广的灭火技术。
与其它灭火系统相比,细水雾灭火系统具有以下特点: 1 i" H$ {/ k+ g1、灭火用水量少,系统不需要庞大的储水设施,在相同的灭火时间内,喷水量为水喷雾的10%-20%;2、系统灭火后,几乎无水渍损失,对环境、保护对象、保护区人员均无损坏和污染,是环保型灭火系统;3、细水雾可有效吸收和降低火灾区烟气中的固体悬浮颗粒浓度,提高能见度,减小烟粒对人体的损坏,有利于人员的安全撤离。
)i# T5 M U5 o 0%4、作为灭火剂的水价格低廉、来源广泛。
3 y M. h! T, J+ f5、降温作用强,火场周围的环境温度低,便于救灾人员接近。
6、具有良好的电气绝缘性能,扑救电气设备火灾安全性好。
8 J8 K [" |8 V1 j7、应用范围大,无论防护区是开放空间还是密闭间均可采用。
高压细水雾标准一、术语和定义高压细水雾:通过高压系统将水雾化成非常小的水滴,通常直径在1-10微米之间。
二、细水雾的参数要求1.水质:用于细水雾系统的水应符合相关水质标准,不得含有杂质和有害物质。
2.压力:细水雾系统的压力应稳定,满足系统正常运行的要求。
一般情况下,系统压力应保持在10-20bar之间。
3.流量:细水雾系统的流量应可调,以满足不同的灭火需求。
流量范围应根据系统设计和消防要求进行选择。
三、细水雾系统的分类1.根据工作压力可分为:低压细水雾系统、中压细水雾系统和高压细水雾系统。
2.根据使用场所可分为:工业用细水雾系统和民用细水雾系统。
3.根据控制方式可分为:开式细水雾系统和闭式细水雾系统。
四、细水雾系统的组件要求1.喷头:细水雾喷头应符合相关标准和规范,具有雾化效果好、耐腐蚀、耐磨损等特点。
2.管路:细水雾系统的管路应采用耐高压、耐腐蚀的材料,如不锈钢、铜等。
管路应连接牢固,无渗漏现象。
3.控制阀:细水雾系统的控制阀应具有调节水流量的功能,并且密封性能良好。
4.压力表:细水雾系统的压力表应准确、灵敏,能够实时监测系统压力。
5.过滤器:细水雾系统的过滤器应能够去除水中的杂质和有害物质,保证水质符合要求。
五、细水雾系统的设计要求1.系统设计应根据使用场所的特点和消防要求进行选择和配置。
2.喷头的布置应合理,能够覆盖保护区域,并且喷头之间的距离应符合相关标准。
3.系统管路的布置应简洁、美观,并方便维修和保养。
4.控制阀的设计应便于操作和维护,并且能够满足不同消防场景的需求。
5.系统设计时应考虑节能和环保,尽量采用高效、低能耗的设备和材料。
六、细水雾系统的安装要求1.安装前应对设备和材料进行检查,确保符合要求。
2.安装时应按照设计图纸和施工规范进行操作,确保安装质量。
3.安装完成后应对系统进行全面检查,确保无渗漏和故障。
4.安装时应考虑到安全因素,采取相应的安全措施。
七、细水雾系统的性能测试要求1.系统安装完成后应进行性能测试,包括水流测试、压力测试和雾化效果测试等。
第1章高压水雾系统深化设计1.1高压细水雾灭火系统概述细水雾是消防领域的最新技术,在消防方面的应用始于20世纪40年代,近年来该技术已广泛应用于地铁、调度中心、图书档案库房、烟草仓库、古建筑、商场、宾馆、医院等公共场所。
细水雾灭火技术是《公安消防科学技术“十一五”发展规划》的重点推广应用技术,细水雾灭火系统克服了气体灭火系统的缺点,具有气体灭火和水灭火的双重优点,极大的提高了灭火效率。
高压细水雾灭火系统为单流体高压细水雾系统,雾滴直径Dv0.5不大于200μm,雾滴直径Dv0.99不大于400μm。
系统满足本项目的灭火使用要求。
本公司高压细水雾灭火系统组件选用丹麦Danfoss Semco公司的高压细水雾灭火系统产品,其商标为Sem-Safe。
Danfoss Semco公司是欧洲细水雾产品研发及细水雾工程应用的领先者,在欧洲及世界各地有数百个细水雾工程的业绩,产品通过了挪威DNV等国际权威检测机构的认证,并通过了中国国家固定灭火系统及耐火构件质量监督检验中心的检测。
高压细水雾系统由高压细水雾泵组、细水雾喷头、区域控制阀组、补水增压泵、储水水箱、不锈钢管道等组成。
1、系统设计参数●闭式喷头K=1.25,q=12.5L/min;安装间距不大于3m,不小2.0m,距离墙不大于1.5m,动作温度57℃,RTI小于20.●开式喷头K=0.45,q=4.5L/min;安装间距不大于3m,不小2.0m,距离墙不大于1.5m。
●喷头的最低工作压力均为10MPa。
●设计持续喷雾时间不小于30min。
●细水雾雾滴体积直径Dv0.5<100 μm,Dv0.9<200 μm。
●开式系统响应时间不大于30s.●本系统设计流量按照最大分区同时开启喷头总数流量之和的1.1倍计算,本设计系统最大的分区为分区1-6。
其系统设计流量为Q=596L/min。
系统工作压力按照最不利点进行水力计算,计算公式采用Darcy-Weisbach(达西-魏斯巴赫)公式,计算结果:H=13MPa。
高压细水雾,又称微水雾滴,压力大于10MPa,建立在容积式泵的基础上,通常使用柱塞泵,系统压力最高可达100~200MPa。
高压细水雾系统及装置为安全经济高效起见,通常压力为10~20MPa。
高压细水雾是指在不小于10MPa压力下,产生的DV0.99<100μm的水雾。
高压细水雾除了可替代传统的中、低压细水雾(水喷雾)外,还可取代气体、气溶胶、干粉、泡沫、水喷淋、消火栓等灭火系统。
01高压细水雾灭火机理:高压细水雾具有高效冷却、快速窒息的双重灭火机理,形成了介于液体和气体之间的一种特殊状态,用水量是传统灭火手段的1%,效率是其200-300倍。
▷均衡的表面冷却,高效吸热;▷窒息灭火,而且只发生在火源周围;▷冲击乳化和稀释;▷阻隔热辐射;▷洗涤烟雾和废气。
02高压细水雾应用场所:▷开式系统适用于火灾蔓延速度快,火灾危险性等级高的场所;▷闭式湿式系统适用于火灾水平蔓延速度慢、危险等级较低的场所;▷闭式预作用系统适用于严禁管道泄漏的场所,适用于环境温度低于4℃或高于70℃的场所。
03高压细水雾灭火系统特点:▷安全环保节水:用水量是水喷淋的1%,极大减少了消防水箱(池)的容积,避免了大量排水造成的次生灾害。
▷高效持续灭火:高压细水雾取水方便,可持续灭火,快速冷却和迅速绝氧,冷却速度比一般喷淋系统快100倍以上,有效防止火灾的复燃。
▷电绝缘性好:雾滴直径小,喷放后雾滴是不连续的,可以长时间地悬浮在空中,因此很难在电极表面形成导电的连续水流或表面水域,具有优良的电绝缘性。
▷可靠性高:系统采用不锈钢材质,可靠性高,寿命长,使用寿命可达60年。
▷节省空间、安装简便:管道管径小,占用空间小,不需设置较大消防水池以及高位水箱,节约空间,系统综合投资性价比极高。
▷维护方便:仅以水为灭火剂,在备用状态下为常压,日常维护工作量和费用大大降低。
04高压细水雾可扑救火灾类型1) A类火灾;(如:档案馆、图书馆、博物馆、古建筑等固体危险场所。
11 概述细水雾灭火系统具有耗水量少、灭火效能高,不污染环境、对人体无害的优点,越来越受到人们的青睐。
我公司生产的中压细水雾自动灭火系统功能完备,性能稳定可靠,灭火效果良好;有标准化生产程序,保证质量;其安装、维护、操作简便,节省人力;而作为“绿色”灭火系统,达到环保要求更将造成巨大的社会效益。
该系统可组成单元独立系统和组合分配系统,实施对单区和多区的消防保护。
系统灭火方式可采用局部保护和全淹没方式。
该系统广泛适用于计算机房、通讯机房、控制室、贵重设备室、磁带库、图书馆、档案库、珍品库、配电房、发电机房、油浸变压器室、变电室、液压设备、除尘设备、喷漆生产线等场所或设备的消防保护。
2 组成2.1储瓶式灭火装置结构如下图所示:1. 接线盒2.启动瓶框架3.启动瓶组件4.启动瓶管卡5.压力开关6.选择阀7.出管组件8. 过滤器9.不锈钢球阀 10.集流管组件 11.液流单向阀 12.高压金属软管 13.瓶头阀水路堵头 14.连接管 15.瓶头阀标牌 16.出水接头 17.细水雾灭火系统标牌 18.瓶头阀气路堵头 19. 启动管路组件 20.瓶头阀 21.加压装置 22.驱动瓶标牌 23.金属软管进口接头 24.储瓶框架 25. 储瓶装置标牌 26.储瓶组件2.2系统组成示意图该系统是由一套灭火装置对多个保护区实施消防保护的组合分配灭火系统,其系统设计用量必须满足最大保护区的消防保护需要。
系统示意图如下:23 主要参数4 工作原理 4.1系统控制方式系统具有自动、电气手动和机械应急手动三种控制方式。
4.1.1自动控制:将报警灭火控制器上的控制方式选择键拨至“自动”位置,系统则处于自动控制状态。
一般情况,系统处于此种控制方式下。
当保护区发生火情时,火灾探测器将火灾信号送往报警灭火控制器,报警灭火控制器发出声光报警信号,同时发出联动指令,关闭联动设备。
发出灭火指令,开启电磁阀,此时,启动气体打开相应的选择阀、加压装置,释放细水雾灭火剂,经过管道、喷嘴将细水雾喷射到相应的保护区进行灭火。
高压细水雾系统简介及构成系统简介一、高压细水雾的概念“细水雾”是相对于“水嘴雾”的概念,所谓的细水雾,是使用特殊喷嘴、通过高压喷水产生的水微粒。
在NFPA 750(美国消防联合会)中,给水雾的定义是:在最小设计工作压力下。
距喷嘴1米处的平面上,测得水雾最粗部分的谁颗粒直径Dv0.99≤1000微米二、细水雾的分级“细水雾”根据水雾颗粒的大小分为三级1级:Dv≤200微米2级:200微米>Dv≤400微米3级:400微米>Dv≤1000微米三、细水雾的灭火机理“细水雾”主要通过冷却、窒息、隔绝热辐射三重作用达到控制火灾、抑制火灾和扑灭火灾的效果。
细水雾吸收热量后迅速被汽化,使得体积急剧膨胀,通常达到1700多倍,从而降低空气中的氧气浓度四、细水雾的分类1、按照工作压:低级系统:工作压力<12.1MP中级系统:12.1>工作压力<34.5MP 高级系统:工作压力<34.5MP2、按照应用方式:全淹没细水雾系统局部应用细水雾系统区域应用细水雾系统3、按照工作介质:单向流细水雾系统双向流细水雾系统4、按照供水方式:泵组式细水雾系统瓶组式细水雾系统细水雾应用场所高压细水雾系统构成喷头1、高压细水雾喷头是高压细水雾灭火系统中的核心部件,分开式喷头、闭式喷头、分隔喷头、高大空间专用喷头、超细水雾喷头等。
每个喷头包含1个或多个喷嘴,由喷头本体、喷嘴座、喷嘴、导流装置和滤网组成,在高压作用下,利用离心、撞击或射流等机械方式将水雾化为微米级别的水雾2、布置原则细水雾喷头应根据保护对象类型和空间高度,结合相关细水雾规范,在满足对应的喷雾强度和间距的要求下,进行合理选型。
开式细水雾喷头最大布置间距不宜大于4m。
当防护区面积超过500m2时,宜采用分区应用方式。
对于局部应用细水雾系统,应使水雾直接喷向被保护物体,其保护面积应按其外表面面积确定。
用于室外时,应评估风速对水雾的影响,并应适当加密喷头。
采用闭式系统时,一个分区控制阀控制的喷头数不宜超过800个,作用面积应按140m2确定,喷头的安装间距不宜大于3.5m,且不宜小于2.0m。
第一章细水雾灭火系统分类细水雾灭火系统主要按工作压力、应用方式、动作方式、雾化介质和供水方式进行分类。
一、按工作压力分类(一)低压系统低压系统是指系统分布管网工作压力小于或等于1.21(1.2)MPa的细水雾灭火系统。
(二)中压系统中压系统是指系统分布管网工作压力大于1.21(1.2)MPa且小于3.45(3.5)MPa 的细水雾灭火系统。
(三)高压系统高压系统是指系统分布管网工作压力大于或等于3.45(3.5)MPa的细水雾灭火系统。
(《细水雾灭火系统技术规范》GB50898-2013 2.1.5 2.1.6 2.1.7)二、按应用方式分类(一)全淹没式系统全淹没式系统是指向整个防护区内喷放细水雾,并持续一定时间,保护其内部所有保护对象的系统应用方式。
全淹没式系统适用于扑救相对封闭空间内的火灾。
(二)局部应用式系统局部应用式系统是指直接向保护对象喷放细水雾,并持续一定时间,保护空间内某具体保护对象的系统应用方式。
局部应用式系统适于扑救大空间内具体保护对象的火灾。
三、按动作方式分类(一)开式系统开式系统是指采用开式细水雾喷头的系统,包括全淹没应用方式和局部应用方式。
系统由火灾自动报警系统或传动管控制,自动开启雨淋报警阀和启动供水泵,向开式细水雾喷头供水。
(二)闭式系统采用闭式细水雾喷头的细水雾灭火系统,它又可以分为湿式、干式和预作用三种形式。
四、按雾化介质分类(一)单流体系统单流体系是指使用单个管道向每个喷头供给灭火介质的细水雾灭火系统。
(二)双流体系统双流体系是指水和雾化介质分管供给并在喷头处混合的细水雾灭火系统。
五、按供水方式分类(一)泵组式系统泵组式系统是指采用泵组(或稳压装置)作为供水装置的细水雾灭火系统,适用于高、中和低压系统。
(二)瓶组式系统瓶组式系统是指采用贮水容器贮水、贮气容器进行加压供水的细水雾灭火系统,适用于中、高压系统。
(三)瓶组与泵组结合式系统瓶组与泵组结合式系统是指既采用泵组又采用瓶组作为供水装置的细水雾灭火系统,适用于高、中和低压系统。
三、高压细水雾灭火系统3.1资质要求1)高压细水雾灭火系统的设备制造商至少拥有五年的生产高压细水雾系统设备的历史,并应通过ISO9001质量管理体系认证。
供应商应取得高压细水雾系统设备制造商出具的《制造厂出具的授权函》。
供应商应提供《制造商资格声明》和《制造厂出具的授权函》,并加盖设备制造商公章。
2)供应商所提供的设备必须是信誉可靠、技术先进,通过国家固定灭火系统和耐火构件质量监督检验中心的检测,并提供有效期内的《检验报告》和公安部消防产品合格评定中心颁发的《消防产品认证证书》,系统选用的喷头必须是《检验报告》中认可的喷头型号,且满足本项目保护的需要。
同时,系统选用的高压细水雾泵组(含控制柜)、喷头、区域控制阀等主体设备,应通过FM或UL 或Vds或CCCF权威认证。
供应商应提供《检验报告》、《消防产品认证证书》、FM或UL或Vds认证报告,并加盖设备制造商公章。
3)供应商所提供的高压细水雾系统设备应在国内拥有至少三项在施或已完工的应用业绩。
供应商应提供用户证明或合同文件复印件等相关证明文件,并加盖设备制造商公章。
4)供应商案设计应依据独立第三方权威机构出具的针对类似应用场所的实体火灾试验报告。
在供应商案中,应针对本项目不同保护场所,说明其高压细水雾喷头选型所依据的实体火灾试验报告,并阐述其理由。
供应商应提供由独立第三方权威机构出具的针对类似应用场所的实体火灾试验报告,并加盖设备制造商公章。
5)高压细水雾设备制造商应承诺:为本项目提供的高压细水雾泵组及其控制柜、进水精密过滤器、区域控制阀、高压细水雾喷头及其连接件等主体设备和组件,是同一品牌设备制造商原厂制造,并出具相应的承诺函。
供应商应提供承诺函,并加盖供应商和设备制造商公章。
质量保证期为24个月,从建设项目竣工并经主管部门初验运行之日起计算。
3.2 高压细水雾保护区域概况本项目的一层至六层的高压配电室、机房、公共区、值班室等场所以A类及A1类火灾为主。
选用一套电动泵组式高压单流体细水雾泵组,组合分配保护高压配电室、机房、公共区、值班室等场所的工作层及机房的地板层。
本次招标范围:根据项目规划,本次招标的高压细水雾保护范围为一层、四层至六层。
请供应商在高压细水雾系统设计时,应统筹考虑整个项目的保护需要,并预留二层、三层的系统接口,在供应商案应详细描述。
根据各危险场所火灾特点,依据湖北省《细水雾灭火系统设计、施工、验收规范》DB42/282—2004的规定,采用开式预作用系统保护高压配电室、机房、安保消控中心、电池室、库房等防护场所;采用闭式湿式系统保护公共区、值班室、领导指挥室、维修间、新风机房、排风机房等防护场所。
同时,在四层机房(1)、四层机房(2)、五层机房等三个房间配置高压细水雾喷枪,以便于处置初期火灾。
3.3 招标图纸设计说明一、设计依据1、《高层民用建筑设计防火规范》GB50045-95(2005年版)2、《建筑给水排水设计规范》GB50015-2003(2009年版)3、湖北省《细水雾灭火系统设计、施工、验收规范》DB42/282--20044、美国消防协会《细水雾灭火系统标准》NFPA7505、《工业金属管道施工规范》GB 502356、经国家固定灭火系统和耐火构件质量监督检验中心检测的型式检验报告7、建筑专业提供的建筑平面、立面图及相关资料二、系统设置概述本项目为武汉一新建项目,高压细水雾保护区为机房、高低压电房、公共区、值班室等,保护面积约10581m2。
公共场所可燃物比较分散,火灾蔓延速度慢,因此选用湿式系统。
其余保护区需要减少水渍和烟气损失又能高效的场所,选用开式系统。
项目设置一套高压细水雾灭火系统。
具体保护方式见各防护区的设计参数表,另见中南院出具的高压细水雾设计图纸。
三、高压细水雾系统组成高压细水雾系统由高压细水雾泵组、细水雾喷头、区域控制阀组、不锈钢管道以及火灾报警控制系统等组成。
四、高压细水雾系统设计1、设计参数1)系统持续喷雾时间30min。
2)开式系统的响应时间不大于30s;3)最不利点喷头工作压力不低于10MPa。
2、主要设备选型1)喷头选型根据保护对象的火灾危险性及空间尺寸选用高压细水雾喷头:公共区吊顶处采用闭式K=1.25喷头.喷头的安装间距不大于3.0m,不小于2.0m,距墙不大于1.5m。
有地板层的机房工作层采用开式K=0.45喷头.喷头的安装间距不大于3.0m,不小于1.5m,距墙不大于1.5m。
地板层采用开式K=0.17喷头.喷头的安装间距不大于3.0m,不小于1.5m,距墙不大于1.5m。
其余保护区均采用开式K=0.95喷头.喷头的安装间距不大于3.0m,不小于1.5m,距墙不大于1.5m。
开式喷头参数:k=0.17,q=1.7L/min;k=0.45,q=4.5L/min;k=0.95,q=9.5L/min;闭式喷头参数:k=1.25,q=12.5L/min,动作温度57℃,RTI小于20;2)泵组选型①本系统设计流量为最大保护区同时开启喷头数流量确定,最大流量防护区为五层机房;其流量为Q=364L/min。
系统工作压力按照最不利点进行水力计算,计算公式采用Darcy-Weisbach(达西-魏斯巴赫)公式,计算结果:H=13MPa。
②根据计算结果选用高压细水雾泵组一套,其型号为PAH80-5(四用一备),Q=448L/min, H=14MPa,N=120kw,含稳压泵(一用一备)流量:Q=11.8L/min,H=1.4MPa,N=0.55KW。
3、系统供水及水质要求1)系统的水质不应低于现行国家标准《生活饮用水卫生标准》GB 5749的规定。
2)高压细水雾灭火系统供水压力要求不低于0.2MPa,且不得大于0.6MPa。
高压细水雾泵房位于地下室,因管网的供水压不能满足0.2~0.6MPa之间,且有一路可靠的水源,因此本项目采用市政增压供水方式。
设增压泵两台CDLF32-20,Q=28m3//h,H=29m,N=4kW,一用一备,高压细水雾泵组供水电磁阀开启时,同时启动增压泵。
设一个不锈钢储水水箱,水箱制作和安装要求参照国标02S101矩形给水箱图集。
水箱外形尺寸为3000x2000x3000mm(长x宽x高),水箱有效容积不小于16.2m3。
五、系统工作原理及控制方式开式系统工作原理:在准工作状态下,从泵组出口至区域阀前的管网由稳压泵维持压力1.0-1.2MPa,阀后空管。
发生火灾后,由火灾报警系统联动开启对应的区域控制阀和主泵,喷放细水雾灭火;或者手动开启对应的区域控制阀,管网降压自动启动主泵,喷放细水雾灭火。
经人员确认火灾扑灭后,手动关闭主泵和区域控制阀,火灾报警系统复位,管网恢复、系统复位。
开式系统控制方式:当发生火灾时,开式系统具备三种控制方式:自动控制、手动控制和应急操作。
a.自动控制:高压细水雾灭火系统报警主机接收到灭火分区内一路探测器报警后,联动开启消防警铃;接收到两路探测器报警后,联动开启声光报警器,输出确认火灾信号,联动打开对应的区域控制阀和主泵,喷放细水雾灭火。
区域阀组内的压力开关反馈系统喷放信号,灭火报警主机联动开启对应的喷雾指示灯。
b.手动控制:当现场人员确认火灾且自动控制还未动作,可按下对应区域控制阀的手动启动按钮,打开区域控制阀,管网降压自动启动主泵,喷放细水雾灭火;或者按下对应手动报警按钮,联动打开对应的区域控制阀和主泵,喷放细水雾灭火。
区域阀组内的压力开关反馈系统喷放信号,灭火报警主机联动开启对应的喷雾指示灯。
c.应急操作:当自动控制与手动控制失效时,手动操作区域控制阀的应急手柄,打开对应的区域控制阀,管网降压启动自动启动主泵,喷放细水雾灭火。
区域阀组内的压力开关反馈系统喷放信号,灭火报警主机联动开启对应的喷雾指示灯。
湿式系统工作原理:准工作状态下,整个管网充满水,由稳压泵维持压力在1.0-1.2MPa。
发生火灾后,火源处闭式喷头玻璃泡的温度达到动作温度,玻璃泡破碎,管网降压自动启动主泵。
压力水经打开的闭式喷头喷放细水雾灭火。
区域阀组内的流量开关反馈系统喷放信号至灭火报警主机。
经人员确认火灾扑灭后,手动关闭主泵和区域控制阀,火灾报警系统复位,管网恢复、系统复位。
六、施工说明1、图注尺寸:标高以米计,标高以首层地坪为±0.00m计。
尺寸除注明外均以毫米计。
2、管材:采用满足系统工作压力要求的无缝不锈钢管316。
管道采用氩弧焊焊接或卡套连接。
3、穿墙及过楼板的管道必需加套管,管道焊缝处不得置于套管内。
管道与套管的空隙应用不燃材料填塞密实。
细水雾管道过伸缩缝,沉降缝处需加补偿装置。
4、高压细水雾泵组安装时,应严格按照设备使用说明书进行(吊装时应整体吊装)。
控制盘的电气线路接口应采取有效防水措施,防止控制盘受潮。
泵组控制柜的操作距离不小于1.00m。
泵组的纵横向中心线与基础上划定的纵横向中心线基本吻合。
在泵组就位时,应与泵组相关工种联系配合,正确安装泵组的方向。
增压泵的安装同消防泵,可按照国家建筑标准设计图集04S204《给水排水标准图集》《消防专用水泵选用及安装》进行。
5、区域控制阀组安装在防护区域外操作面一侧,正面操作距离不小于1.00m,箱底安装高度距地面0.80m。
进出水口的连接管道必须在区域阀箱定位后进行安装。
安装环境温度为4°C~50°C之间,其空气湿度不得超过90%。
安装管道前,必须彻底用高压喷射冲洗管道,以去除泥土、铁屑、细小微粒等杂质。
6、喷头安装时应使用专用的喷头工具。
安装前应逐个核对其型号、规格,并应符合设计要求。
闭式喷头安装位置无法保证良好的集热效果时,需增加集热罩。
喷头接口螺纹为M18X1.5。
7、管道支吊架应满足强度要求,管道与支吊架之间采用橡胶垫或石棉垫绝缘,管道最大支吊架安装间距参见《细水雾灭火系统设计、施工、验收规范》,可根据实际情况调整,详见下表:8、细水雾灭火系统的施工应按照有关规范进行,其他隐蔽区域应做好隐蔽工程验收记录。
9、在设有末端放水装置和放水阀的位置应便于检查、试验,并应有相应排水能力的排水设施。
10、水压强度试验压力为系统工作压力的1.5 倍,试压采用试压装置缓慢升压,当压力升至试验压力后,稳压5min,管道无损坏、变形,再将试验压力降至设计压力,稳压120min,以压力不降、无渗漏、目测管道无变形为合格。
压力试验合格后,系统管道宜采用压缩空气或氮气进行吹扫,吹扫压力不应大于管道的设计压力,流速不宜小于20m/s。
11、调试时,末端放水装置需经泄压后排入排水系统。
12、其他按国家和地方现行规程、规范进行施工安装。
七、高压细水雾系统与其他专业接口说明1.与建筑专业接口要求1.1对泵房间的要求:环境温度为4~50C°;耐火等级不应低于二级;室内应保持干燥和良好的通风。
