高压细水雾系统原理示意图

高压细水雾灭火系统使用说明书一、总则为了确保高压细水雾灭火系统的正常运行和系统的日常维护，特制定本手册。

本手册参照相关规范，针对SEMCO高压细水雾产品，对高压细水雾灭火系统调试及维护流程进行明确和细化。

高压细水雾灭火系统的操作、调试及维护人员，应由经过本公司培训并得到本公司允许的专业工程师担任。

二、公司简介丹麦Danfoss-Semco是国际上唯一的既具有细水雾系统研发能力，又具有系统关键设备生产能力的供应商，是欧洲细水雾产品研发及工程应用的领先者，其Sem-safe高压细水雾产品通过了挪威DNV、英国Lloyd’s、美国ABS、UL和中国国家检验中心等权威认证，广泛应用于交通、电力、通讯、档案、舰船等领域。

上海亚泰消防工程有限公司是Danfoss-Semco Sem-safe高压细水雾产品在中国的独家代理。

上海亚泰消防工程有限公司是美国消防协会（NFPA）及国际细水雾协会（IWMA）的会员单位，参与编写了浙江、北京细水雾灭火系统设计、施工及验收规范，长期与国内外高等院校和科研机构保持密切合作与交流，在细水雾灭火试验、性能化设计等方面取得丰硕成果。

在国内，Danfoss-Semco Sem-safe高压细水雾产品已成功应用于国家图书馆、上海曙光医院、上海恒隆广场、扬州第二发电厂、浙江电力调度大楼等数十个工程中。

2005年，上海亚泰消防工程有限公司与同济大学、上海防灾救灾研究所合作，投资5000万元，建立了国家级地下空间防灾实验基地，为细水雾灭火系统的性能化设计应用达到国际水平创造了良好的条件。

三、技术特点及应用范围1、特点●快速灭火●高效除烟●有效防止火灾复燃●高性价比●节能环保2、应用范围适用于扑救A类、B类及电气火灾。

可用于图书馆、档案馆、机械设备间、电器设备间、高低压配电间、电力变压器室、室外变压器、计算机及通讯机房、柴油发电机房及储油间、燃油燃气锅炉房、电缆夹层、电缆隧道、地铁控制中心、地下隧道等场所。

高压细水雾系统目录1.高压细水雾系统工作原理 (1)1.1.概述 (1)1.2.高压细水雾系统工作原理: (2)2.水喷雾、细水雾灭火系统知识点汇总 (3)2. 1.水喷雾灭火系统 (3)2. 2.细水雾灭火系统 (3)2. 2. 1.管网试压 (3)2. 2. 2.管网吹扫 (4)2. 2. 3.考点 (4)2. 2. 4.月检的内容和要求 (4)2. 2. 5.年检的内容和要求 (4)3.细水雾灭火系统的优势及应用 (5)3. 1.细水雾灭火的定义 (5)3. 2.为什么选择细水雾一一细水雾灭火机理 (5)3. 3.与气体灭火系统相比的优越性 (5)3. 4.与水喷淋灭火系统相比的优越性 (5)3.5.应用范围 (6)1.高压细水雾系统工作原理1.1.概述高压细水雾灭火系统因其以水为介质，具有环保、用水量少、水渍损失小、对人体无害等特点，使其得到了广泛的使用。

高压细水雾灭火系统由一个或多个高压细水雾喷头、高压泵组、供水管网及火灾报警控制器等构成，能够在火灾发生时快速的向保护对象或空间喷放细水雾对火灾实施灭火、抑火、控火、控温和降尘作用的自动灭火系统。

2.2.高压细水雾系统工作原理:1、冷却：由于细水雾雾滴直径很小，相对同样体积的水，其表面积剧增，从而加强了热交换的效能，起到了非常好的降温效果。

2、隔绝热辐射：细水雾具有非常优越的阻断热辐射传递的效能，能有效地阻断强烈的热辐射。

3、释、乳化、浸润：大量的雾滴会冲击到燃烧物表面，从而使燃烧物得到浸湿，阻止固体挥发可燃气体的进一步产生，达到灭火和防止火灾蔓延的目的。

另外，高压细水雾还具有洗涤烟雾、废气的作用、对液体的乳化和稀释作用等。

细水雾燃料表面冷却图1灭火原理细水雾在冷却、窒息和隔绝热辐射的三重作用下达到控制火灾、抑制火灾和扑灭火灾的目的，细水雾灭火系统具有水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作用，又有气体灭火系统的窒息作用，所以是一项非常好的值得推广的灭火技术。

高压细水雾灭火系统工作原理
高压细水雾灭火系统工作原理是利用高压水泵将自来水通过过滤系统和增压装置增压至一定压力，然后通过细水雾喷头将水分成微小的水雾颗粒，喷射到火源附近形成水雾幕帘，实现灭火的目的。

高压水泵将自来水通过过滤系统过滤掉杂质和颗粒物，确保水质纯净，然后将水推进至增压装置。

增压装置会将水的压力增加到足够高的水平，通常在7~12MPa之间。

经过增压的水进入细水雾喷头，喷头的设计使水流细分成数百个细小的雾状颗粒，直径通常在10~200微米之间。

这些微小的水雾颗粒与空气相互作用，其中一部分水雾蒸发为水蒸气吸收周围的热量，同时水蒸气也会与火焰中的氧气发生反应，降低氧气浓度，从而抑制火焰的燃烧过程。

另外，细水雾喷射出的水雾幕帘也可以阻挡火焰的传播，将火源与周围物体隔离开来。

高压细水雾灭火系统工作原理利用了水蒸气的高吸热特性、水雾幕帘的物理阻隔效应以及水雾对火焰抑制作用的综合效果，高效地灭火并降低火灾造成的损失。

与传统的灭火系统相比，高压细水雾灭火系统可以减少用水量和灭火剂使用量，同时也减少烟雾和有害气体的产生。

高压细水雾系统的原理及作用
高压细水雾系统现在也广泛应用于各个领域，因为高压细水雾的出现又为人们的生活带来了保障。

原理：以水为灭火剂，具有高效冷却、窒息等双重灭火机理，对人体无伤害，对环境无影响，不会在高温下分解产生有害物质，在喷雾的同时，对喷放区域内的人员无任何伤害，有利于现场人员的逃生与扑救，用水量是水喷淋的1%，减少了消防水箱（池）的容积，避免了大量排水造成的次生灾害。

作用高效持续灭火：
阻热与净化作用：
细水雾对热辐射具有很好的屏蔽作用，能洗消烟雾和毒气，减少烟雾和燃烧时产生的毒气所造成的危害。

电绝缘性好：
高压细水雾雾滴直径小，直径为10～100μm，喷放后雾滴是不连续的，可以长时间地悬浮在空中, 需要相当数量和长的时间才能完成水雾的汇聚、凝结, 因此很难在电极表面形成导电的连续水流或表面水域，具有优良的电绝缘性，可有效扑救带电设备火灾。

适用性强：
保护空间无封闭和耐压等方面的要求，可保持自然通风并具有强的穿透力，适用性强。

可靠性高：
系统安装完成后可定期对系统进行喷雾检验；系统采用不锈钢材质，可靠
性高，寿命长，使用寿命可达60年。

配置灵活：
全空间系统，保护整个空间，也可局部使用，保护空间内独立的设施或设
施的一部分。

节省空间、安装简便：
相对于传统的灭火系统而言，管道管径小，仅为10～50mm，占用空间小；
传统的比较大消防水池以及高位水箱均不用再设置，节约空间，系统综合投
资性价比高。

维护方便：
仅以水为灭火剂，在备用状态下为常压，日常维护工作量和费用大大降低。

精品资料欢迎下载。

安装、调试、操作、维护手册xx亚泰消防工程有限公司目录一、总则 ------------------------------------------------------------------------------------ 错误!未定义书签。

1、说明-------------------------------------------------------------------------------- 错误!未定义书签。

2、编制依据 ------------------------------------------------------------------------- 错误!未定义书签。

二、系统的组成及工作原理 ----------------------------------------------------------- 错误!未定义书签。

1、系统组成 ------------------------------------------------------------------------- 错误!未定义书签。

2、系统工作原理 ------------------------------------------------------------------- 错误!未定义书签。

三、系统的操作--------------------------------------------------------------------------- 错误!未定义书签。

1、系统自动启动 ------------------------------------------------------------------- 错误!未定义书签。

2、系统手动电气启动------------------------------------------------------------- 错误!未定义书签。

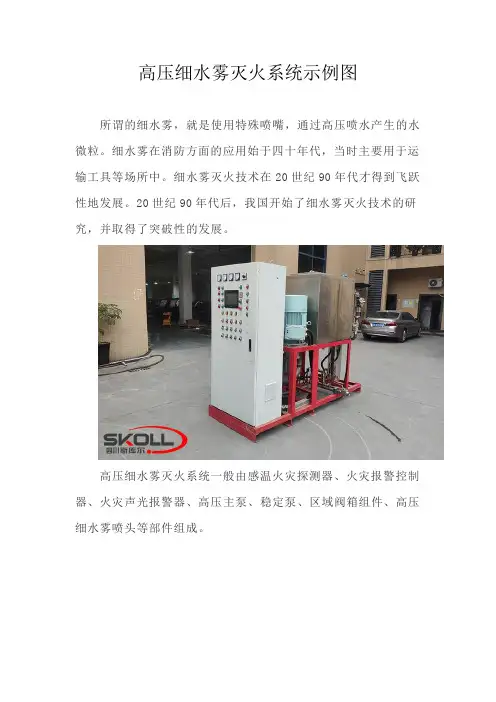

高压细水雾灭火系统示例图
所谓的细水雾，就是使用特殊喷嘴，通过高压喷水产生的水微粒。

细水雾在消防方面的应用始于四十年代，当时主要用于运输工具等场所中。

细水雾灭火技术在20世纪90年代才得到飞跃性地发展。

20世纪90年代后，我国开始了细水雾灭火技术的研究，并取得了突破性的发展。

高压细水雾灭火系统一般由感温火灾探测器、火灾报警控制器、火灾声光报警器、高压主泵、稳定泵、区域阀箱组件、高压细水雾喷头等部件组成。

感温火灾探测器：探测火灾信号并传递信号至报警灭火控制器；火灾报警控制器：火灾自动报警系统的心脏，可向探测器供电，是用来接收火灾信号并启动火灾报警装置；
火灾声光报警器：发出响声，提醒人们该区域有火灾发生；
细水雾控制阀：主要用于控制进水阀、水箱、高压主泵、稳压泵；水箱：用以存储灭火时细水雾所需要用的水源；
高压主泵：它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油；
稳压泵，用于细水雾灭火系统压力的稳定，使系统水压始终处于要求压力状态。

当发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。

火灾报警控制器打开区域阀。

区域阀打开后管道压力下降，稳压泵自动启动运行超过10秒钟后因为压力仍达不到1 .4mpa,高压主泵自动启动，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。

高压细水雾适用于扑救A类、B类、C类和电气类火灾，其使用基本不受场所的限制，在陆地、海洋、空间均可应用。

11 概述细水雾灭火系统具有耗水量少、灭火效能高，不污染环境、对人体无害的优点，越来越受到人们的青睐。

我公司生产的中压细水雾自动灭火系统功能完备，性能稳定可靠，灭火效果良好；有标准化生产程序，保证质量；其安装、维护、操作简便，节省人力；而作为“绿色”灭火系统，达到环保要求更将造成巨大的社会效益。

该系统可组成单元独立系统和组合分配系统，实施对单区和多区的消防保护。

系统灭火方式可采用局部保护和全淹没方式。

该系统广泛适用于计算机房、通讯机房、控制室、贵重设备室、磁带库、图书馆、档案库、珍品库、配电房、发电机房、油浸变压器室、变电室、液压设备、除尘设备、喷漆生产线等场所或设备的消防保护。

2 组成2.1储瓶式灭火装置结构如下图所示：1. 接线盒2.启动瓶框架3.启动瓶组件4.启动瓶管卡5.压力开关6.选择阀7.出管组件8. 过滤器9.不锈钢球阀 10.集流管组件 11.液流单向阀 12.高压金属软管 13.瓶头阀水路堵头 14.连接管 15.瓶头阀标牌 16.出水接头 17.细水雾灭火系统标牌 18.瓶头阀气路堵头 19. 启动管路组件 20.瓶头阀 21.加压装置 22.驱动瓶标牌 23.金属软管进口接头 24.储瓶框架 25. 储瓶装置标牌 26.储瓶组件2.2系统组成示意图该系统是由一套灭火装置对多个保护区实施消防保护的组合分配灭火系统，其系统设计用量必须满足最大保护区的消防保护需要。

系统示意图如下：23 主要参数4 工作原理 4.1系统控制方式系统具有自动、电气手动和机械应急手动三种控制方式。

4.1.1自动控制：将报警灭火控制器上的控制方式选择键拨至“自动”位置，系统则处于自动控制状态。

一般情况，系统处于此种控制方式下。

当保护区发生火情时，火灾探测器将火灾信号送往报警灭火控制器，报警灭火控制器发出声光报警信号，同时发出联动指令，关闭联动设备。

发出灭火指令，开启电磁阀，此时，启动气体打开相应的选择阀、加压装置，释放细水雾灭火剂，经过管道、喷嘴将细水雾喷射到相应的保护区进行灭火。
