梁配筋注意事项

文中略词说明：图集：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（11G101-1），中国建筑标准设计研究院，2011图集答疑：《G101系列图集施工常见问题答疑图解》（08G101-11），中国建筑标准设计研究院，2009砼教材：《混凝土结构（上册）：混凝土结构设计原理（第五版）》，三校合编，20121梁配筋要配什么？1.1受力筋：梁端支座负筋，跨中下部纵筋，全长布置的抗剪箍筋（有抗震设计的框架梁有箍筋加密区要求），抗扭筋（在梁受扭时，一般出现在何种受力位置？主次梁交接处，次梁若为刚接，梁端的负弯矩会对主梁产生扭矩。

另外没有次梁而板较厚的边梁，也会有一定的扭矩。

对于协调扭转？而扭矩较大的梁可按砼规？建议的考虑内力重分布处理，即将次梁或楼板设铰处理，采取放的方式来减少主梁承受的扭矩。

而对于非协调扭转的构件，比如雨棚梁，不能采用放的方式，只能硬抗。

），吊筋？，上部通长筋，附加横向钢筋。

受力筋为承受对应的力所设。

1.2非受力筋：架立筋，腰筋（一般不注写，列于总说明中），拉筋（？）。

2通长筋2.1何为通长筋：通长筋，也称贯通筋，就是考虑到框架梁在地震作用过程中反弯点位置可能变化而“通长”布置的受力筋。

一般支座负筋的两根角部钢筋拉通作为通长筋。

2.2何时设置通长筋：通长筋是对抗震设计的框架梁的要求（高规，6.3.3），无抗震设防要求的框架梁和次梁，除计算需要配置的上部纵筋外，没有通长设置的，面筋一般不拉通。

如果次梁的跨度较大（大于6m），一般也将上部纵筋的角筋拉通。

但这样也会带来梁两端钢筋配置的协调性问题，配筋难度又增加了。

2.3设置通长筋的目的：设置通长筋主要是考虑框架梁在地震作用过程中反弯点位置可能变化，“通长”设置能保证梁各个部位的这部分钢筋都能发挥其受拉承载力。

2.4通长筋的根数、直径和总面积：对抗震设计的框架梁，一般支座负筋的两根角部钢筋拉通作为通长筋（一、二级应同时满足钢筋直径14和1/4面积的要求，三、四级只需满足直径12要求，见高规6.3.3），因此支座纵筋包含有通长筋，可采用“角部大直径拉通+中部小直径”的支座配筋方案。

梁的配筋设计一般控制要求一、梁的纵筋配筋率1梁支座纵向受拉钢筋最大配筋率《高规》6.3.3.1:抗震设计时，梁端纵向受拉钢筋的配筋率不宜大于2.5%,不应大于2.75%;当梁端受拉钢筋的配筋率大于2.5%时，受压钢筋的配筋率不应小于受拉钢筋的一半。

2、梁支座纵向受拉钢筋最小配筋率1 ).《高规》63.2.2:纵向受拉钢筋的最小配筋百分率Pmin(%),非抗震设计时，不应小于O.2和45ft∕fy二者的较大值；抗震设计时，不应小于表6.3.2-1规定的数值。

2 ).《高规》10.2.7.1:转换梁上.下部纵向钢筋的最小配筋率，非抗震设计时均不应小于0.30%;抗震设计时，特一、一.和二级分别不应小于0.60%.0.50%和0.40%o3、梁跨中纵向受拉钢筋最小配筋率1 ).《高规》6.3.2.2:纵向受拉钢筋的最小配筋百分率Pmin(%),非抗震设计时,不应小于O.2和45ft∕fy二者的较大值才亢震设计时，不应小于表6.3.2-1规定的数值。

2 ).《高规》1027.1:转换梁上、下部纵向钢筋的最小配筋率，非抗震设计时均不应小于0.30%;抗震设计时，特一、一、和二级分别不应小于0.60%、0.50%和0.40%o二、上下铁比值1梁端截面的底面和顶面纵向钢筋截面面积比值1 ).《混规》9.2.6.1:当梁端按简支计算但实际受到部分约束时，应在支座区上部设置纵向构造钢筋。

其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1/4,且不应少于2根。

该纵向构造钢筋自支座边缘向跨内伸出的长度不应小于∣0∕5,IO为梁的计算跨度。

2 ).《高规》63.2.3:抗震设计时，梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5,二、三级不应小于0.302、梁通长筋与梁两端顶面和底面纵向钢筋截面面积比值《高规》633.2:沿梁全长顶面和底面应至少各配置两根纵向配筋,一、二级抗震设计时钢筋直径不应小于14mm,且分别不应小于梁两端顶面和底面纵向配筋中较大截面面积的1/4;三、四级抗震设计和非抗震设计时钢筋直径不应小于12mmβ三、钢筋直径1梁箍筋最小直径1) .《抗规》6.3.3:梁端箍筋加密区的长度、箍筋最大间距和最小直径应按表6.3.3采用，当梁端纵向受拉钢筋配筋率大于2%时，表中箍筋最小直径数值应增大2mmβ2) .《高规》10.2.7.2:转换梁，离柱边1.5倍梁截面高度范围内的梁箍筋应加密,加密区箍筋直径不应小于Iomm、间距不应大于IOOmm0加密区箍筋的最小面积配筋率，非抗震设计时不应小于0∙9ft/fyv;抗震设计时，特一、一和二级分别不应小于1.3ft∕fyv、1.2ft∕fyv和1.Ift/fyv。

梁配筋中易错问题总结1.梁截面是否和模型中一致（注意变截面位置）。

2. 梁配筋是否满足计算结果。

3. 梁上部钢筋水平方向的净间距不应小于30mm和1.5d；梁下部钢筋水平方向的净间距不应小于25mm和d。

当下部钢筋多于2层时，2层以上钢筋水平方向的中距应比下面2层的中距增大一倍；各层钢筋之间的净间距不应小于25mm和d，d为钢筋的最大直径。

《混凝土结构设计规范》GB 50010-2010 9.2.1.3条4.当梁端按简支计算但实际受到部分约束时，应在支座区上部设置纵向构造钢筋。

其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1／4，且不应少于2根。

对架立钢筋，当梁的跨度小于4m时，直径不宜小于8mm；当梁的跨度为4m～6m时，直径不应小于10mm；当梁的跨度大于6m时，直径不宜小于12mm。

《混凝土结构设计规范》GB 50010-2010 9.2.6条5.梁的腹板高度hw不小于450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋。

每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的间距不宜大于200mm，截面面积不应小于腹板截面面积(bhw)的0.1％，但当梁宽较大时可以适当放松。

《混凝土结构设计规范》GB 50010-2010 9.2.13条6.框架梁的钢筋配置，应符合下列各项要求：1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

2 梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3（当XL考虑竖向地震作用时也需满足此条）。

3 梁端箍筋加密区的长度、箍筋最大间距和最小直径应按表6．3．3采用，当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm。

《建筑抗震设计规范》GB 50011-2010 6.3.3条（强条）7.梁的钢筋配置，尚应符合下列规定：1 梁端纵向受拉钢筋的配筋率不宜大于2.5％。

框架梁配筋有什么注意在进行框架梁配筋时，一些注意事项是:1. 遵循相关标准：在进行框架梁配筋时，必须遵循相关的设计规范和标准，如混凝土结构设计规范、建筑设计规范等，以确保结构的安全性和稳定性。

2. 分析荷载：在进行框架梁配筋时，必须准确分析和计算荷载。

荷载包括常规荷载、活荷载和地震荷载等。

通过合理的荷载分析，可以确定所需的配筋量和布局。

3. 梁的尺寸确定：在进行梁配筋时，需要根据荷载、跨距和支承条件等因素确定梁的尺寸。

尺寸确定后，才能进行配筋设计。

4. 准确计算受力状态：在进行框架梁配筋时，需要准确计算梁的受力状态，包括正弯矩、剪切力、弯矩等。

根据不同的受力状态，可以进行相应的配筋设计。

5. 注意截面性能：在进行梁配筋时，必须考虑梁的截面性能，包括截面的抗弯承载力、抗剪承载力和抗扭能力等。

通过合理的配筋设计，可以提高梁的截面性能，保证结构的安全性。

6. 考虑钢筋的可施工性：在进行配筋设计时，需要考虑钢筋的施工性。

钢筋的布置和连接应符合施工要求，并且便于施工人员操作和安装。

7. 合理选择钢筋材料：在进行梁配筋时，需要合理选择钢筋材料。

钢筋的材料应符合相关标准，并具有良好的延性和承载能力。

8. 注意钢筋的保护层要求：在进行梁配筋时，需要注意钢筋的保护层要求。

钢筋与混凝土之间需要有一定的保护层，以防止钢筋锈蚀和损坏。

9. 注意施工缝和连接部位：在进行梁配筋时，需要特别注意施工缝和连接部位的配筋。

这些部位的配筋设计应根据不同的受力和变形状态进行。

10. 进行配筋构造布置：在进行梁配筋时，需要进行配筋构造的布置。

通过合理的配筋布置，可以提高结构的抗震性能和承载能力。

总之，在进行框架梁配筋时，需要综合考虑荷载、尺寸、受力状态、截面性能、施工性和材料选择等因素，以确保结构的安全性和稳定性。

同时，根据具体的设计要求和施工要求进行配筋设计，保证配筋的可行性和可靠性。

梁钢筋施工方案及注意事项（1）作业条件模板已经过预检验收合格；轴线控制线已弹好并经过检查验收；3）当梁钢筋上铁（下铁）多于一排时，几排钢筋应分别从不同位置弯入墙体或柱中，以保证其竖向段主筋间、梁主筋竖向段和墙（柱）主筋间距满足最小净距要求。

4）梁每排纵筋均匀布置，箍筋肢数为三肢以上时，采用外大箍套内小箍的做法。

梁上下外排纵筋根数不等时内箍上下肢距可以不等。

梁上部主筋为多排时，若箍筋的135°弯钩难以操作，可按下图施工或搭接焊。

图5-47 梁体内箍筋示意图5）主次梁相交或有集中荷载作用处，主梁内除原配箍筋外设置附加箍筋或吊筋。

附加箍筋的形状及肢数同主梁原筋，间距为50，设置吊筋时，吊筋构造按下图规定施工。

图5-48 梁内吊筋示意图6）当主次梁相交时，主梁上部钢筋布置在下，次梁钢筋布置在上；当主梁与主梁相交时，短跨梁钢筋布置在内侧，长跨梁钢筋在外侧；当梁一侧与柱或墙一侧平齐时，梁该侧主筋应置于柱或墙竖向纵筋之内。

7）梁侧面设置纵向钢筋(腰筋)时，其构造按下图所示；腰筋间的拉筋，当梁宽<350 时采用6，>350 时采用8，拉筋纵向间距取梁非加密区箍筋间距的两倍。

图5-49 梁侧面纵向构造筋和拉筋8）在梁高中部1/3 内开有直径不大于200及h/3 的圆洞时按采取加强措施，洞口位置构造见梁配筋图。

除图中已示出的预留洞口外，未经设计者同意不得在梁上另外设置洞口；9）梁内第一根箍筋距支座边50mm起设置，梁箍筋的接头（弯钩叠合处）须交错布置在两根架立钢筋上，箍筋转角与架力钢筋交叉点均须扎牢，绑扎箍筋时绑扣相互间须成八字形。

安全生产管理体系及保证措施为认真贯彻执行“预防为主，安全第一”的方针，控制和减少伤亡事故。

根据公司下达给项目部的安全生产目标管理责任状中的要求和结合本工程的实际情况，今项目部把公司的安全生产管理目标分解到各班组，实行层层分解，将安全生产责任落实到每个班组及每个人。

现决定对钢筋班组下达安全生产目标管理责任书，实行安全生产目标管理。

桥梁配筋计算引言在桥梁工程中，配筋设计是一个非常重要的环节，它直接关系到桥梁的结构安全和承载能力。

桥梁配筋计算是确定桥梁梁、柱及桥面板等构件所需的钢筋数量和位置的过程。

本文将介绍桥梁配筋计算的基本原理、方法和注意事项。

一、桥梁配筋计算的基本原理桥梁配筋计算的基本原理是根据桥梁的几何形状、承载要求和材料性能等因素，确定桥梁中各构件钢筋的截面积和间距，以满足桥梁的强度、刚度和稳定性要求。

首先，需要根据桥梁的荷载要求和结构形式确定桥墩、桥梁梁和桥面板等构件的几何尺寸。

然后，根据桥梁材料（一般为混凝土）的强度特性和设计标准，确定构件所需的钢筋数量和截面积。

最后，根据钢筋的截面积和间距要求，进行合理、经济的布置，保证桥梁的结构安全和承载能力。

二、桥梁配筋计算的方法1. 桥墩的配筋计算桥墩是桥梁的主要承载构件，其配筋计算通常可以采用等强度筋算法。

具体步骤如下：a. 根据桥墩的几何形状和承载要求，计算桥墩的截面尺寸；b. 根据设计标准和混凝土的强度特性，确定桥墩所需的钢筋截面积；c. 根据等强度筋算法，计算桥墩的钢筋布置；d. 根据规范的要求，检查桥墩的受压区和受拉区的配筋是否满足要求。

2. 桥梁梁的配筋计算桥梁梁的配筋计算通常可以采用梁的弹性理论和极限弯矩算法。

具体步骤如下：a. 根据桥梁的几何形状和荷载要求，计算梁的截面尺寸；b. 根据设计标准和混凝土的强度特性，确定梁所需的钢筋截面积；c. 根据弹性理论和极限弯矩算法，计算梁的钢筋布置；d. 根据规范的要求，检查梁的受压区和受拉区的配筋是否满足要求。

3. 桥面板的配筋计算桥面板是桥梁的行车道面，其配筋计算通常可以采用板的弹性理论和极限设计法。

具体步骤如下：a. 根据桥面板的几何形状和承载要求，计算板的截面尺寸；b. 根据设计标准和混凝土的强度特性，确定板所需的钢筋截面积；c. 根据弹性理论和极限设计法，计算板的钢筋布置；d. 根据规范的要求，检查板的受压区和受拉区的配筋是否满足要求。

01柱配筋注意事项：7.特别注意钢筋强度标准值小于400MPa时，表中数值应增加0.1，钢筋强度标准值为400MPa时，表中数值应增加0.05，混凝土强度等级高于C60时，表中数值要增加0.1；8.柱子纵向钢筋间距不满足规范要求，如截面边长大于400mm的柱，纵向钢筋间距不宜大于200mm；9.柱子纵向钢筋总配筋量超过规范要求，如柱总配筋率不应大于5%；剪跨比不大于2的一级框架的柱，每侧纵向钢筋配筋率不宜大于1.2%；10.忽略部分规范中的规定，如边柱、角柱及抗震墙端柱在小偏心受拉时，柱内纵筋总截面面积应比计算值增加25%。

02梁配筋注意事项：1.框架梁和屋面框架梁标错，如WKL标成KL;2.跨数标错，有一边悬挑的标A，有两边悬挑的标B；3.局部跨梁截面和其他截面不同，梁原位标注漏注；配筋率2.05%，箍筋直径最小10mm；5.通长筋与支座负筋对应不上6.梁端铰接设计时，其上部纵筋截面面积不应小于梁跨中下部纵向受力钢筋计算值的1/4L5(1)端部按铰接设计，上部纵筋2根14=308，5根18=1272，308/1272＜1/47.沿梁全长顶面、底面的配筋，一、二级不应少于2Φ14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/42根18=509，7根20=2199，509/2199＜1/48.梁端钢筋的水平锚固长度不足端部按铰接计算，梁混凝土等级为C25，其需要的最小锚固长度：0.35×40×18=252＞200底筋锚固长度12d=12×18=216＞2005×22+4×22×1.5+8×2+25×2=308＞300，一排放不下。

4×16+3×30+8×2+25×2=220＞200，一排放不下3根16=603，9根20=2827，603/2827=0.213＜0.312.顶筋和底筋应注意把大直径的放角部，可以增加抗扭，更合理13.钢筋尽量减少排数，使有效高度达到最大14.根数最多的一排位于最外侧，如底筋6f20 2/4错写成6f20 4/2；顶筋6f20 4/2错写成6f20 2/4；15.上部通长筋尽量不要太大，太大会造成浪费，非框架梁中部可以采用架立钢筋；16.悬挑梁箍筋应加密；17.连梁箍筋全长加密。

1、标准层楼盖模板图应与建筑平面图核对无误后，才可进入配筋工序。

2、各类梁编号：
梁配筋不可直接采用SATWE程序生成的结果，需手工完成。

1）、连梁：编号为LL，条件：1. 两端支座均为剪力墙；2.梁与两端剪力墙均在同一平面内； 3.梁跨高比＜5 。

2）、框架梁：编号为KL，条件：1. 两端支座均为剪力墙；1.梁与剪力墙在同一平面内或者与剪力墙垂交；3.梁跨高比≥5。

3）、次梁：编号为L，条件：1. 两端支座均为梁；2.梁一端支座为梁，一端与剪力墙垂交；
4）、悬挑梁：编号为XL，条件：1.阳台挑梁；2.梁一端支座为梁，一端与剪力墙在同一平面内且梁长度≤2.5m；
3、各类梁构造要求：
1）、连梁：构造按JGJ 3-2002中7.2.26进行。

注意跨高比≤2.5的连梁，连梁腰筋的面积配筋率不应小于0.3%。

2）、框架梁：构造按JGJ 3-2002中6.3进行。

注意沿梁全长箍筋的面积筋率ρsv≥0.26ft/fyv。

3）、次梁：构造按GB50010—2002中10.2进行。

注意沿梁全长箍筋的面积筋率ρsv≥0.24ft/fyv；与主梁整体现浇但按筒支计算的梁，其支座纵筋不应少于跨中钢筋的1/4。

1、住宅标准4.2～4.5M跨厚取120，4.6～5.1M跨板厚取130厚，内走廊、楼电梯内部及周边板厚取120，阳台、卫生间板厚取80，其余部位板厚100。

屋盖4.2～4.5M跨厚取140厚，4.6～5.1M跨板厚取150，其余板厚120。

6米的承重梁的常规配筋随着建筑行业的不断发展，混凝土梁作为建筑物承重结构的重要组成部分，其配筋技术日益受到重视。

在众多梁的配筋中，6米承重梁的常规配筋尤为重要。

本文将针对6米承重梁的常规配筋进行详细阐述，以期为建筑施工提供有益的参考。

一、概述6米承重梁的常规配筋意义6米承重梁作为建筑物的重要承重构件，其承载力、抗震性能和耐久性等方面都对建筑物的安全稳定具有重要意义。

因此，在设计6米承重梁时，合理配筋至关重要。

常规配筋主要包括主筋、箍筋、架立筋等，它们各自承担着不同的受力作用。

二、分析6米承重梁的受力特点及配筋要求6米承重梁在受力过程中，主要承受竖向荷载和弯矩作用。

根据我国现行的混凝土结构设计规范，6米承重梁的配筋应满足以下要求：1.主筋：承受弯矩的主要钢筋，根据梁的跨度和荷载等级选择合适直径和数量的钢筋。

2.箍筋：主要承受剪力和弯矩产生的剪应力，需按照规范间距和直径进行配置。

3.架立筋：用于保持梁截面形状，提高梁的抗弯性能，一般采用较小直径的钢筋。

三、详细介绍6米承重梁的常规配筋方法1.确定主筋数量和直径：根据梁的跨度、荷载等级和混凝土强度等级，参照规范表格选取合适的主筋直径和数量。

2.配置箍筋：根据规范要求，计算箍筋直径、间距和加密区长度，确保满足受力要求。

3.设置架立筋：根据梁的高度和宽度，选取合适的架立筋直径和间距。

4.钢筋连接：采用焊接、绑扎等方式将主筋、箍筋、架立筋连接在一起，确保连接牢固可靠。

5.钢筋保护：为保证钢筋不受腐蚀，需对钢筋进行防护处理，如涂抹防锈漆、使用镀锌钢筋等。

四、总结6米承重梁配筋的关键点及注意事项1.严格遵循规范要求，确保梁的配筋满足受力性能和安全性。

2.合理选材，根据梁的跨度、荷载等级等条件选择合适的钢筋直径和数量。

3.注意钢筋连接和保护措施，保证钢筋的使用寿命和性能。

4.充分考虑梁的施工条件和现场实际情况，优化配筋设计，提高梁的施工质量。

通过以上对6米承重梁常规配筋的详细介绍，希望能为建筑施工提供有益的参考。

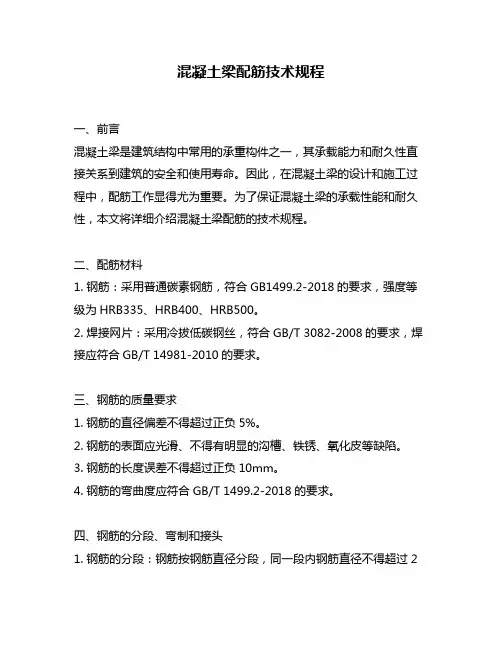

混凝土梁配筋技术规程一、前言混凝土梁是建筑结构中常用的承重构件之一，其承载能力和耐久性直接关系到建筑的安全和使用寿命。

因此，在混凝土梁的设计和施工过程中，配筋工作显得尤为重要。

为了保证混凝土梁的承载性能和耐久性，本文将详细介绍混凝土梁配筋的技术规程。

二、配筋材料1. 钢筋：采用普通碳素钢筋，符合GB1499.2-2018的要求，强度等级为HRB335、HRB400、HRB500。

2. 焊接网片：采用冷拔低碳钢丝，符合GB/T 3082-2008的要求，焊接应符合GB/T 14981-2010的要求。

三、钢筋的质量要求1. 钢筋的直径偏差不得超过正负5%。

2. 钢筋的表面应光滑、不得有明显的沟槽、铁锈、氧化皮等缺陷。

3. 钢筋的长度误差不得超过正负10mm。

4. 钢筋的弯曲度应符合GB/T 1499.2-2018的要求。

四、钢筋的分段、弯制和接头1. 钢筋的分段：钢筋按钢筋直径分段，同一段内钢筋直径不得超过2种。

2. 钢筋的弯制：钢筋的弯制直径不得小于4倍钢筋直径。

3. 钢筋的接头：钢筋的接头长度不得小于钢筋直径的4倍，接头处应去除锈皮、氧化皮等杂质，接头应平整、紧密，并符合GB1499.2-2018的要求。

五、混凝土梁的配筋计算1. 混凝土梁的截面尺寸应符合设计要求，并考虑混凝土的强度、钢筋的强度、受力情况等因素。

2. 钢筋的布置应符合设计要求，并考虑钢筋的受力性能、混凝土的变形和开裂控制等因素。

3. 钢筋的配筋率应符合设计要求，并考虑梁的受力状态、混凝土的强度等因素。

六、混凝土梁的配筋施工1. 钢筋的布置应按照设计要求，钢筋应先行铺设，不得捆扎在一起，间距应均匀。

2. 钢筋的固定应牢固可靠，应用细铁丝或铁丝扣将钢筋固定在位，钢筋与模板的间隙应符合设计要求。

3. 钢筋的焊接应符合设计要求，对于大直径钢筋的连接，应优先考虑焊接，焊接应符合GB/T 14981-2010的要求。

4. 焊接网片的铺设应平整、紧密，与钢筋配合良好，不得有褶皱、开裂、松动等缺陷。
