电力拖动线路安装要点
实训前准备工作
1、准备好原理图
2、准备好钢笔（实训时带上）
3、准备好小刀等剥线工具
4、准备好接线图
安装顺序
（一）布局
（二）线路安装步骤
1、控制线路安装
顺序：按原理图从下而上，一层一层安装。
原则：（1）线不能交叉，横平坚直。
（2）分线点必须在螺丝上。
2、主线路安装
顺序：按原理图从上而下，一层一层安装。
原则：（1）线不能交叉，横平坚直。
（2）分线点必须在螺丝上。
3、按钮安装
按线号顺序用软胶线进行安装，剥出软胶线头长约1-2cm，用手往顺时针方向捋紧，按顺时针方向安装在螺丝的垫板下，露出的导体线头不能超过3mm，将要接到接线端子上的软胶线从按钮盒中穿出并贴纸胶带标线号，最后将所有与接线端子相接的线捆在一起。
（三）线路检测
（四）通电试车
1、通电前准备
（1）安装熔体
（2）连接电动机线
（3）连接电源线
（4）检查连接是否正确，空气开关必须断开。
2、通电试车
（1）通电：闭合空气开关，插上插头，合上闸刀开关。
（2）试车：①按下SB1实现电动机长动，按下SB3电动机停止。
②按下SB2电动机转动，松开SB2电动机停止。
（3）断电：断开闸刀开关，断开空气开关，拆除电源线，拆除电动机线，拆除熔体。
（五）故障排除。
第一篇 直流拖动控制系统 一．前言直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。
由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。
因此，为了保持由浅入深的教学顺序，应该首先很好地掌握直流拖动控制系统。
二．主要内容简介 1. 支流调速方法 2. 支流调速电源 3. 直流调速控制三．根据直流电动机转速方程（1）式中：n — 转速（r/min ） U —电枢电压（V ） I —电枢电流（A ） R —电枢回路电阻( - Φ—励磁磁通（WB ）e K —由电动机结构确定的电动势常数。
由式（1-1）可以看出，有三种方法调节电动机的转速： （1）调节电枢供电电压 U 。
（2）减弱励磁磁通 Φ。
（3）改变电枢回路电阻 R 。
（1）调压调速⏹ 工作条件： 保持励磁 Φ = ΦN ； 保持电阻 R = R a⏹ 调节过程： 改变电压 U N → U ↓U ↓ →n ↓， n 0 ↓⏹ 调速特性： 转速下降，机械特性曲线平行下移。
（2）调阻调速⏹ 工作条件： 保持励磁 Φ = ΦN ； 保持电压 U =U N ；⏹ 调节过程： 增加电阻 R a → R ↑ R ↑ →n ↓，n 0不变；调速特性： 转速下降，机械特性曲线变软。
（3）调磁调速⏹ 工作条件： 保持电压 U =U N ； 保持电阻 R = R a ；调节过程： 减小励磁 ΦN → Φ↓ Φ ↓ → n ↑， n 0 ↑ ⏹ 调速特性： 转速上升，机械特性曲线变软。
Φe K IRU n -=三种调速方法的性能与比较对于要求在一定范围内无级平滑调速的系统来说，以调节电枢供电电压的方式为最好。
改变电阻只能有级调速；减弱磁通虽然能够平滑调速，但调速范围不大，往往只是配合调压方案，在基速（额定转速）以上作小范围的弱磁升速。
因此，自动控制的直流调速系统往往以调压调速为主。

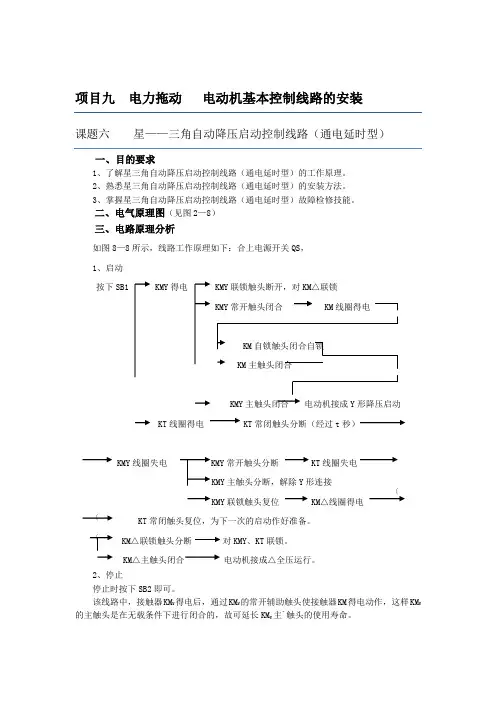

② ③ ③ 项目九 电力拖动 电动机基本控制线路的安装 课题六 星——三角自动降压启动控制线路（通电延时型）一、目的要求1、了解星三角自动降压启动控制线路（通电延时型）的工作原理。
2、熟悉星三角自动降压启动控制线路（通电延时型）的安装方法。
3、掌握星三角自动降压启动控制线路（通电延时型）故障检修技能。
二、电气原理图（见图2—8）三、电路原理分析如图8—8所示，线路工作原理如下：合上电源开关QS ，1、启动按下SB1 KMY 得电 KMY 联锁触头断开，对KM △联锁KMY 常开触头闭合 KM 线圈得电KM 自锁触头闭合自锁KM 主触头闭合KMY 主触头闭合 电动机接成Y 形降压启动KT 线圈得电 KT 常闭触头分断（经过t 秒）KMY 线圈失电 KMY 常开触头分断 KT 线圈失电KMY 主触头分断，解除Y 形连接KMY 联锁触头复位 KM △线圈得电KT 常闭触头复位，为下一次的启动作好准备。
KM △联锁触头分断 对KMY 、KT 联锁。
KM △主触头闭合 电动机接成△全压运行。
2、停止停止时按下SB2即可。
该线路中，接触器KM Y 得电后，通过KM Y 的常开辅助触头使接触器KM 得电动作，这样KM Y 的主触头是在无载条件下进行闭合的，故可延长KM Y 主`触头的使用寿命。
图8—8 通电延时型星三角降压启动控制电路图四、元器件明细表表8-14 元器件明细表（学生自行选择）代号名称型号规格数量M 三相异步电机Y-180M-418.KW、380V、36A、△接法、1440r/min1Q SF U1F U2K MK TS QS BFRXT五、安装步骤及工艺要求1、识读电气原理图，并按电动机功率选择元器件。
2、准备所需元器件，并检验。
3、绘制平面布置图，经老师检验合格，在控制板上按图排列、固定元器件，并贴上醒目的文字符号。
4、按图接线。
5、根据电路图，检查控制板布线的正确性。
6、连接电动机及保护接地线。
