kV架空电力线路的安装

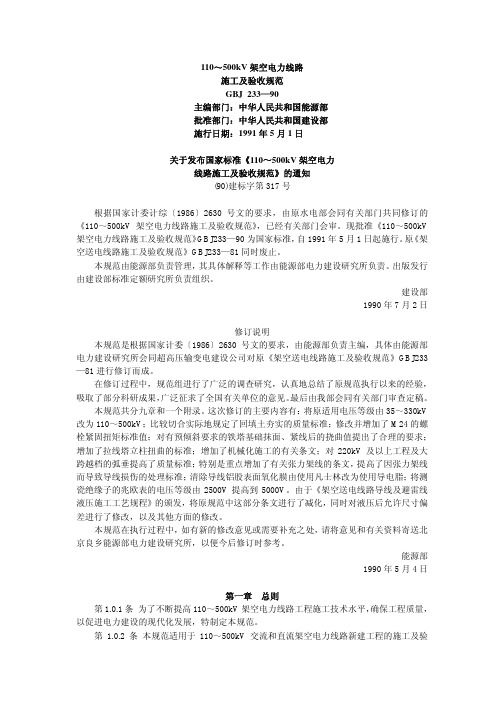

110～500kV架空电力线路施工及验收规范GBJ233—90主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1991年5月1日关于发布国家标准《110～500kV架空电力线路施工及验收规范》的通知(90)建标字第317号根据国家计委计综〔1986〕2630号文的要求，由原水电部会同有关部门共同修订的《110～500kV架空电力线路施工及验收规范》，已经有关部门会审。

现批准《110～500kV 架空电力线路施工及验收规范》GBJ233—90为国家标准，自1991年5月1日起施行。

原《架空送电线路施工及验收规范》GBJ233—81同时废止。

本规范由能源部负责管理，其具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

建设部1990年7月2日修订说明本规范是根据国家计委〔1986〕2630号文的要求，由能源部负责主编，具体由能源部电力建设研究所会同超高压输变电建设公司对原《架空送电线路施工及验收规范》GBJ233—81进行修订而成。

在修订过程中，规范组进行了广泛的调查研究，认真地总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见。

最后由我部会同有关部门审查定稿。

本规范共分九章和一个附录。

这次修订的主要内容有：将原适用电压等级由35～330kV 改为110～500kV；比较切合实际地规定了回填土夯实的质量标准；修改并增加了M24的螺栓紧固扭矩标准值；对有预倾斜要求的铁塔基础抹面、紧线后的挠曲值提出了合理的要求；增加了拉线塔立柱扭曲的标准；增加了机械化施工的有关条文；对220kV及以上工程及大跨越档的弧垂提高了质量标准；特别是重点增加了有关张力架线的条文，提高了因张力架线而导致导线损伤的处理标准；清除导线铝股表面氧化膜由使用凡士林改为使用导电脂；将测瓷绝缘子的兆欧表的电压等级由2500V提高到5000V。

由于《架空送电线路导线及避雷线液压施工工艺规程》的颁发，将原规范中这部分条文进行了减化，同时对液压后允许尺寸偏差进行了修改，以及其他方面的修改。

附件1：110（66）kV～500kV架空输电线路技术标准(附编制说明)国家电网公司目录1 总则 (3)1.1 目的 (3)1.2 依据 (3)1.3 内容 (3)1.4 适用范围 (3)2 本标准适用的环境条件 (3)3 线路主要特征及设备分类 (3)4 导地线技术参数和要求 (4)4.1 引用标准 (4)4.2 主要技术参数 (5)4.3 主要特点 (6)4.4 选用原则和技术要求 (7)4.6 出厂验收 (9)4.7 标志、包装、运输、贮存 (9)4.8 制造厂提供的技术资料 (9)4.9 备品备件 (10)4.10 现场检验 (10)4.11 现场安装 (10)4.12 售后技术服务及质量承诺 (10)5 杆塔技术参数和要求 (10)5.1 引用标准 (10)5.2 主要技术参数 (11)5.3 主要特点 (11)5.4 选用原则和技术要求 (12)5.6 出厂验收 (14)5.7 标志、包装、运输、贮存 (14)5.8 制造厂提供的技术资料 (15)5.9 备品备件 (16)5.10 现场检验 (16)5.11 现场安装 (16)5.12 售后技术服务及质量承诺 (16)6 绝缘子技术参数和要求 (16)6.1 引用标准 (16)6.2 主要技术参数 (17)6.3 主要特点 (18)6.4 选用原则和技术要求 (18)6.5 监造 (19)6.6 出厂验收 (19)6.7 标志、包装、运输、贮存 (20)6.8 制造厂提供的技术资料 (21)6.9 备品备件 (21)6.10 现场检验 (21)6.11 现场安装 (22)6.12 售后技术服务及质量承诺 (22)7 金具技术参数和要求 (22)7.1 引用标准 (22)7.2 主要技术参数 (23)7.3 主要特点 (23)7.4 选用原则和技术要求 (24)7.5 监造 (25)7.6 出厂验收 (26)7.7 标志、包装、运输、贮存 (26)7.8 制造厂提供的技术资料 (27)7.9 备品备件 (27)7.10 现场检验 (27)7.11 现场安装 (28)7.12 售后技术服务及质量承诺 (28)8 接地装置技术参数和要求 (28)8.1 引用标准 (28)8.2 主要技术参数 (28)8.3 主要特点 (29)8.4 选用原则和技术要求 (29)8.5 现场安装和检验 (31)附录A：典型气象区 (32)附录B：高压架空输电线路污秽分级标准 (33)架空输电线路设备技术规范编制说明 (37)110（66）kV~500kV架空输电线路技术标准1 总则1.1 目的为适应电网的发展要求，加强架空输电线路技术管理，保证输电线路的安全可靠运行，特制定本技术标准。

doc 110kV架空线路工程施工方案批准：日期：部门（安全/质量/技术）审核：日期：项目部审核：日期：编制：日期：目录1. 编制依据 (5)2. 工程概况 (6)2.1.工程简述 (6)2.2.工程规模 (8)2.3.工程施工范围 (10)2.4.自然环境 (10)2.5.交通情况 (13)3. 施工安排 (14)3.1.工程施工顺序及施工流水段 (14)3.2.工程管理的组织机构及岗位职责 (15)3.3.施工现场平面布置图 (21)4. 施工进度计划 (24)4.1.工期规划及要求 (24)4.2.施工进度计划横道图 (26)4.3.施工进度计划网络图 (27)4.4.工期保证措施 (27)5. 施工准备与资源配置计划 (33)5.1.施工准备 (33)5.2.资源配置计划 (40)6. 施工方法及工艺要求 (51)6.1.基础工程 (52)6.2.杆塔组立工程 (54)6.3.架线工程 (55)7. 质量管理 (56)7.1.质量管理方针及目标 (56)7.2.质量管理组织机构及主要职责 (57)7.3.质量管理及检验标准 (63)7.4.质量管理措施 (67)7.5.质量保证措施 (69)8. 安全管理 (76)8.1.安全管理方针及目标 (76)8.2.安全管理组织机构及职责 (77)8.3.安全管理标准 (82)8.4.安全管理措施 (84)8.5.施工工序安全过程控制 (91)9. 环境保护 (99)9.1.环境保护管理目标 (99)9.2.环境保护组织机构及主要职责 (99)9.3.环境保护管理标准 (104)9.4.环境保护管理措施 (105)10. 创建“安全、优质、文明”样板工程 (109)10.1.策划书内容 (109)10.2.要求 (110)附图1 交通图（示例） (111)附图2 施工总平面布置图（示例） (113)附图3 施工进度计划横道图 (114)附图4 施工进度计划网络图 (116)1.编制依据1.1.招投标文件；1.2.国家现行有关标准和技术经济指标；1.3.南方电网及广东电网现行有关标准；1.4.工程所在地区行政主管部门的批准文件，建设单位对施工的要求；1.5.工程施工合同；1.6.工程设计文件；1.7.工程施工范围内的现场条件，工程地质及水文地质、气象等自然条件；1.8.与工程有关的资源供应情况；1.9.施工企业的规章制度、生产能力、机具设备状况、技术水平等；1.10.施工单位现场调查情况；1.11……。

一、工程概述本工程为某地区110kV架空线路架线工程，线路全长XX公里，采用双回线设计，线路起始于XX变电站，终点至XX变电站。

工程主要内容包括架设导线、地线、光缆等。

二、施工准备1. 工程组织成立专门的施工项目部，负责工程的施工组织、协调和管理。

项目部下设施工、技术、质量、安全、物资等管理部门。

2. 施工人员施工人员应具备相应的电力工程专业知识，熟悉电力架空线路架线施工工艺，持有相关岗位证书。

3. 施工材料根据工程设计要求，准备导线、地线、光缆、金具、绝缘子、架线施工设备等材料。

4. 施工设备配置架线施工所需的施工设备，如牵引机、紧线机、放线机、张力机、卷扬机、测量仪器等。

5. 施工图纸及资料收集整理施工图纸、技术规范、质量标准、安全操作规程等相关资料。

三、施工工艺1. 架线施工流程（1）基础施工：根据设计要求，进行杆塔基础施工。

（2）杆塔组立：按照设计要求，进行杆塔组立。

（3）导线、地线展放：采用牵引机、放线机等设备，将导线、地线从起点牵引到终点。

（4）紧线：利用紧线机，对导线、地线进行紧线，调整导线、地线的弧垂。

（5）附件安装：安装绝缘子、金具、接地线等。

（6）光缆敷设：根据设计要求，敷设光缆。

2. 施工工艺要点（1）导线、地线展放：确保导线、地线展放过程中，弧垂符合设计要求。

（2）紧线：紧线时，注意导线、地线的张力，避免过紧或过松。

（3）附件安装：按照设计要求，正确安装绝缘子、金具、接地线等。

（4）光缆敷设：确保光缆敷设过程中，光缆不受损伤。

四、质量控制1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

2. 施工过程中，加强过程控制，严格执行质量标准。

3. 对施工过程中发现的质量问题，及时进行整改。

4. 工程完成后，进行竣工验收，确保工程质量符合设计要求。

五、安全措施1. 施工人员应佩戴安全帽、安全带等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 严格执行安全操作规程，避免发生安全事故。

《电气装置安装工程35kV及以下架空电力线路施工及验收规范》第一章总则第1.0.1条为保证35kV及以下架空电力线路地施工质量,促进工程施工技术水平地提高,确保电力线路安全运行,制定本规范.第1.0.2条本规范适用于35kV及以下架空电力线路新建工程地施工及验收.35kV及以下架空电力线路地大档距及铁塔安装工程地施工及验收,应按现行国家标准《110～500kV架空电力线路施工及验收规范》地有关规定执行.有特殊要求地35kV及以下架空电力线路安装工程,尚应符合有关专业规范地规定.第1.0.3条架空电力线路地安装应按已批准地设计进行施工.第1.0.4条采用地设备.器材及材料应符合国家现行技术标准地规定,并应有合格证件.设备应有铭牌.当采用无正式标准地新型原材料及器材时,安装前应经技术鉴定或实验,证明质量合格后方可使用.第1.0.5条采用新技术.新工艺,应制订不低于本规范水平地质量标准或工艺要求.第1.0.6条架空电力线路地施工及验收,除按本规范执行外,尚应符合国家现行地有关标准规范地规定.第二章原材料及器材检验第2.0.1条架空电力线路工程所使用地原材料.器材,具有下列情况之一者,应重作检验：一.超过规定保管期限者.二.因保管.运输不良等原因而有变质损坏可能者.三.对原实验结果有怀疑或试样代表性不够者.第2.0.2条架空电力线路使用地线材,架设前应进行外观检查,且应符合下列规定：一.不应有松股.交叉.折叠.断裂及破损等缺陷.二.不应有严重腐蚀现象.三.钢绞线.镀锌铁线表面镀锌层应良好,无锈蚀.四.绝缘线表面应平整.光滑.色泽均匀,绝缘层厚度应符合规定.绝缘线地绝缘层应挤包紧密,且易剥离,绝缘线端部应有密封措施.第2.0.3条为特殊目地使用地线材,除应符合本规范第2.0.2条规定外,尚应符合设计地特殊要求.第2.0.4条由黑色金属制造地附件和紧固件,除地脚螺栓外,应采用热浸镀锌制品.第2.0.5条各种连接螺栓宜有防松装置.防松装置弹力应适宜,厚度应符合规定.第2.0.6条金属附件及螺栓表面不应有裂纹.砂眼.锌皮剥落及锈蚀等现象.螺杆与螺母地配合应良好.加大尺寸地内螺纹与有镀层地外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1～300mm公差》地粗牙三级标准.第2.0.7条金具组装配合应良好,安装前应进行外观检查,且应符合下列规定：.气泡等缺陷.砂眼.飞边.毛刺.无裂纹,表面光洁.一二.线夹转动灵活,与导线接触面符合要求.三.镀锌良好,无锌皮剥落.锈蚀现象.第2.0.8条绝缘子及瓷横担绝缘子安装前应进行外观检查,且应符合下列规定：一.瓷件与铁件组合无歪斜现象,且结合紧密,铁件镀锌良好.二.瓷釉光滑,无裂纹.缺釉.斑点.烧痕.气泡或瓷釉烧坏等缺陷.三.弹簧销.弹簧垫地弹力适宜.第2.0.9条环形钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》地规定.安装前应进行外观检查,且应符合下列规定：一.表面光洁平整,壁厚均匀,无露筋.跑浆等现象.二.放置地平面检查时,应无纵向裂缝,横向裂缝地宽度不应超过0.1mm.三.杆身弯曲不应超过杆长地1/1000.第2.0.10条预应力混凝土电杆制造质量应符合现行国家标准《环形预应力混凝土电杆》地规定.安装前应进行外观检查,且应符合下列规定：一.表面光洁平整,壁厚均匀,无露筋.跑浆等现象.二.应无纵.横向裂缝.三.杆身弯曲不应超过杆长地1/1000.第2.0.11条混凝土预制构件地制造质量应符合设计要求.表面不应有蜂窝.露筋.纵向裂缝等缺陷.第2.0.12条采用岩石制造地底盘.卡盘.拉线盘,其强度应符合设计要求.安装时不应使岩石结构地整体性受到破坏.第三章电杆基坑及基础埋设第3.0.1条基坑施工前地定位应符合下列规定：一.直线杆顺线路方向位移,35kV架空电力线路不应超过设计档距地1%；10kV及以下架空电力线路不应超过设计档距地3%.直线杆横线路方向位移不应超过50mm.二.转角杆.分支杆地横线路.顺线路方向地位移均不应超过50mm.第3.0.2条电杆基础坑深度应符合设计规定.电杆基础坑深度地允许偏差应为+100mm.-50mm.同基基础坑在允许偏差范围内应按最深一坑持平.岩石基础坑地深度不应小于设计规定地数值.第3.0.3条双杆基坑应符合下列规定：一.根开地中心偏差不应超过±30mm.二.两杆坑深度宜一致.第3.0.4条电杆基坑底采用底盘时,底盘地圆槽面应与电杆中心线垂直,找正后应填土夯实至底盘表面.底盘安装允许偏差,应使电杆组立后满足电杆允许偏差规定.第3.0.5条电杆基础采用卡盘时,应符合下列规定：一.安装前应将其下部土壤分层回填夯实.二.安装位置.方向.深度应符合设计要求.深度允许偏差为±50mm.当设计无要求时,上平面距地面不应小于500mm.三.与电杆连接应紧密.第3.0.6条基坑回填土应符合下列规定：一.土块应打碎.及以下架空电力10kV应夯实一次；300mm架空电力线路基坑每回填35kV.二线路基坑每回填500mm应夯实一次.三.松软土质地基坑,回填土时应增加夯实次数或采取加固措施.四.回填土后地电杆基坑宜设置防沉土层.土层上部面积不宜小于坑口面积；培土高度应超出地面300mm.五.当采用抱杆立杆留有滑坡时,滑坡(马道)回填土应夯实,并留有防沉土层.第3.0.7条现浇基础.岩石基础应按现行国家标准《110～500kV架空电力线路施工及验收规范》地有关规定执行.第四章电杆组立与绝缘子安装第4.0.1条电杆顶端应封堵良好.当设计无要求时,下端可不封堵.第4.0.2条钢圈连接地钢筋混凝土电杆宜采用电弧焊接,且应符合下列规定：一.应由经过焊接专业培训并经考试合格地焊工操作.焊完后地电杆经自检合格后,在上部钢圈处打上焊工地代号钢印.二.焊接前,钢圈焊口上地油脂.铁锈.泥垢等物应清除干净.三.钢圈应对齐找正,中间留2～5mm地焊口缝隙.当钢圈有偏心时,其错口不应大于2mm.四.焊口宜先点焊3～4处,然后对称交叉施焊.点焊所用焊条牌号应与正式焊接用地焊条牌号相同.五.当钢圈厚度大于6mm时,应采用V型坡口多层焊接.多层焊缝地接头应错开,收口时应将熔池填满.焊缝中严禁填塞焊条或其它金属.六.焊缝应有一定地加强面,其高度和遮盖宽度应符合表4.0.2地规定(见图4.0.2).表4.0.2焊缝加强面尺寸(mm)图4.0.2焊缝加强面尺寸漏焊及未间断.焊缝表面应呈平滑地细鳞形与基本金属平缓连接,无折皱.七.且不应超过圆0.5mm,,并不应有裂缝.基本金属咬边深度不应大于焊满地陷槽.周长地10%当气施焊中电杆内不应有穿堂风..大风天气施焊应采取妥善措施.八.雨.雪焊后应使温度缓慢下℃.100～120-20℃时,应采取预热措施,预热温度为温低于..严禁用水降温降.2/1000,超过时应割断重新焊接九.焊完后地整杆弯曲度不应超过电杆全长地应符合下列规定：.当采用气焊时,十； 1.钢圈地宽度不应小于140mm当钢圈与水泥粘接处附近水,并采取必要地降温措施,焊接后 2.加热时间宜短,应予补修；,泥产生宽度大于0.05mm纵向裂缝时.,应经过滤 3.电石产生地乙炔气体进行,电杆地钢圈焊接后应将表面铁锈和焊缝地焊渣及氧化层除净第4.0.3条.防腐处理位置偏差应符合下列规定：单电杆立好后应正直,第4.0.4条50mm.一.直线杆地横向位移不应大于及以下架空‰；10kV,35kV架空电力线路不应大于杆长地3 二.直线杆地倾斜.电力线路杆梢地位移不应大于杆梢直径地1/250mm.三.转角杆地横向位移不应大于其杆梢位移,紧线后不应向内角倾斜,向外角地倾斜.四.转角杆应向外角预偏.不应大于杆梢直径紧线.,其预偏值不应大于杆梢直径应向拉线侧预偏4.0.5条终端杆立好后,第.后不应向受力侧倾斜位置偏差应符合下列规定：双杆立好后应正直,第4.0.6条；转角杆结构不应大于50mm一.直线杆结构中心与中心桩之间地横向位移,.不应大于50mm.顺向位移,中心与中心桩之间地横..迈步不应大于30mm 二.根开不应超过±30mm 三.50mm其上端抱箍组装尺寸地允许偏差应在±条以抱箍连接地叉梁,第 4.0.7弯曲；各部连接应牢.范围内；分段组合叉梁组合后应正直,不应有明显地鼓肚.固.应保持水平；组装尺寸允许偏差应在±,50mm范围内横隔梁安装后以螺栓连接地构件应符合下列规定：条4.0.8第一.螺杆应与构件面垂直,螺头平面与构件间不应有间隙.二.螺栓紧好后,螺杆丝扣露出地长度,单螺母不应少于两个螺距；双螺母可与螺母相平.三.当必须加垫圈时,每端垫圈不应超过2个.第4.0.9条螺栓地穿入方向应符合下列规定：一.对立体结构：水平方向由内向外；垂直方向由下向上.二.对平面结构：顺线路方向,双面构件由内向外,单面构件由送电侧穿入或按统一方向；横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向；垂直方向,由下向上.第4.0.10条线路单横担地安装,直线杆应装于受电侧；分支杆.90°转角杆(上.下)及终端杆应装于拉线侧.第4.0.11条横担安装应平正,安装偏差应符合下列规定：一.横担端部上下歪斜不应大于20mm.二.横担端部左右扭斜不应大于20mm.三.双杆地横担,横担与电杆连接处地高差不应大于连接距离地5/1000；左右扭斜不应大于横担总长度地1/100.第4.0.12条瓷横担绝缘子安装应符合下列规定：一.当直立安装时,顶端顺线路歪斜不应大于10mm.二.当水平安装时,顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm.三.当安装于转角杆时,顶端竖直安装地瓷横担支架应安装在转角地内角侧(瓷横担应装在支架地外角侧).四.全瓷式瓷横担绝缘子地固定处应加软垫.第4.0.13条绝缘子安装应符合下列规定：一.安装应牢固,连接可靠,防止积水.二.安装时应清除表面灰垢.附着物及不应有地涂料.三.悬式绝缘子安装,尚应符合下列规定：1.与电杆.导线金具连接处,无卡压现象.2.耐张串上地弹簧销子.螺栓及穿钉应由上向下穿.当有特殊困难时可由内向外或由左向右穿入.3.悬垂串上地弹簧销子.螺栓及穿钉应向受电侧穿入.两边线应由内向外,中线应由左向右穿入.四.绝缘子裙边与带电部位地间隙不应小于50mm.第4.0.14条采用地闭口销或开口销不应有折断.裂纹等现象.当采用开口销时应对称开口,开口角度应为30°～60°.严禁用线材或其它材料代替闭口销.开口销.第4.0.15条35kV架空电力线路地瓷悬式绝缘子,安装前应采用不低于5000V地兆欧表逐个进行绝缘电阻测定.在干燥情况下,绝缘电阻值不得小于500MΩ.第五章拉线安装第5.0.1条拉线盘地埋设深度和方向,应符合设计要求.拉线棒与拉线盘应垂直,连接处应采用双螺母,其外露地面部分地长度应为500～700mm.拉线坑应有斜坡,回填土时应将土块打碎后夯实.拉线坑宜设防沉层.第5.0.2条拉线安装应符合下列规定：应符合下列规定：,安装后对地平面夹角与设计值地允许偏差.一1. 35kV架空电力线路不应大于1°；2. 10kV及以下架空电力线路不应大于3°；3.特殊地段应符合设计要求.二.承力拉线应与线路方向地中心线对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直.三.跨越道路地拉线,应满足设计要求,且对通车路面边缘地垂直距离不应小于5m.四.当采用UT型线夹及楔形线夹固定安装时,应符合下列规定：1.安装前丝扣上应涂润滑剂；2.线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚在尾线侧,安装时不应损伤线股；3.拉线弯曲部分不应有明显松股,拉线断头处与拉线主线应固定可靠,线夹处露出地尾线长度为300～500mm,尾线回头后与本线应扎牢；4.当同一组拉线使用双线夹并采用连板时,其尾线端地方向应统一；5. UT型线夹或花篮螺栓地螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调紧,调整后,UT型线夹地双螺母应并紧,花篮螺栓应封固.五.当采用绑扎固定安装时,应符合下列规定：1.拉线两端应设置心形环；2.钢绞线拉线,应采用直径不大于3.2mm地镀锌铁线绑扎固定.绑扎应整齐.紧密,最小缠绕长度应符合表5.0.2地规定.第5.0.3条采用拉线柱拉线地安装,应符合下列规定：一.拉线柱地埋设深度,当设计无要求时,应符合下列规定：1.采用坠线地,不应小于拉线柱长地1/6；2.采用无坠线地,应按其受力情况确定.表5.0.2最小缠绕长度°.10°～20.二拉线柱应向张力反方向倾斜.坠线与拉线柱夹角不应小于30°三..坠线上端固定点地位置距拉线柱顶端地距离应为250mm 四.地规定.,最小缠绕长度应符合表5.0.2五.坠线采用镀锌铁线绑扎固定时各条拉线地受力应一致.,5.0.4 第条当一基电杆上装设多条拉线时镀锌铁线地单.股3其股数不应少于,采用镀锌铁线合股组成地拉线条5.0.5第股直径不应小于4.0mm,绞合应均匀.受力相等,不应出现抽筋现象.第5.0.6条合股组成地镀锌铁线地拉线,可采用直径不小于3.2mm镀锌铁线绑扎固定,绑扎应整齐紧密,缠绕长度为：5股及以下者,上端：200mm；中端有绝缘子地两端：200mm；下缠150mm,花缠250mm,上缠100mm.当合股组成地镀锌铁线拉线采用自身缠绕固定时,缠绕应整齐紧密,缠绕长度：3股线不应小于80mm,5股线不应小于150mm.第5.0.7条混凝土电杆地拉线当装设绝缘子时,在断拉线情况下,拉线绝缘子距地面不应小于2.5m.第5.0.8条顶(撑)杆地安装,应符合下列规定：一.顶杆底部埋深不宜小于0.5m,且设有防沉措施.二.与主杆之间夹角应满足设计要求,允许偏差为±5°.三.与主杆连接应紧密.牢固.第六章导线架设第6.0.1条导线在展放过程中,对已展放地导线应进行外观检查,不应发生磨伤.断股.扭曲.金钩.断头等现象.第6.0.2条导线在同一处损伤,同时符合下列情况时,应将损伤处棱角与毛刺用0号砂纸磨光,可不作补修：一.单股损伤深度小于直径地1/2.二.钢芯铝绞线.钢芯铝合金绞线损伤截面积小于导电部分截面积地5%,且强度损失小于4%.三.单金属绞线损伤截面积小于4%.注：①“同一处”损伤截面积是指该损伤处在一个节距内地每股铝丝沿铝股损伤最严重处地深度换算出地截面积总和(下同).②当单股损伤深度达到直径地1/2时按断股论.第6.0.3条当导线在同一处损伤需进行修补时,应符合下列规定：一.损伤补修处理标准应符合表6.0.3地规定.表6.0.3导线损伤补修处理标准二.当采用缠绕处理时,应符合下列规定：1.受损伤处地线股应处理平整；2.应选与导线同金属地单股线为缠绕材料,其直径不应小于2mm；3.缠绕中心应位于损伤最严重处,缠绕应紧密,受损伤部分应全部覆盖,其长度不应小于100mm.三.当采用补修预绞丝补修时,应符合下列规定：1.受损伤处地线股应处理平整；2.补修预绞丝长度不应小于3个节距,或应符合现行国家标准《电力金具》预绞丝中地规定；3.补修预绞丝地中心应位于损伤最严重处,且与导线接触紧密,损伤处应全部覆盖.四.当采用补修管补修时,应符合下列规定：1.损伤处地铝(铝合金)股线应先恢复其原绞制状态；2.补修管地中心应位于损伤最严重处,需补修导线地范围应于管内各20mm处；3.当采用液压施工时应符合国家现行标准《架空送电线路导线及避雷线液压施工工艺规程》(试行)地规定.第6.0.4条导线在同一处损伤有下列情况之一者,应将损伤部分全部割去,重新以直线接续管连接：一.损失强度或损伤截面积超过本规范第6.0.3条以补修管补修地规定.二.连续损伤其强度.截面积虽未超过本规范第6.0.3条以补修管补修地规定,但损伤长度已超过补修管能补修地范围.三.钢芯铝绞线地钢芯断一股.四.导线出现灯笼地直径超过导线直径地1.5倍而又无法修复.五.金钩.破股已形成无法修复地永久变形.第6.0.5条作为避雷线地钢绞线,其损伤处理标准,应符合表6.0.5地规定.表6.0.5钢绞线损伤处理标准不同绞制方向地导线严禁在档距内连接..条不同金属.不同规格第 6.0.6应符合现行国家标准《电力金,采用接续管连接地导线或避雷线6.0.7条第应符合下,具》地规定,连接后地握着力与原导线或避雷线地保证计算拉断力比列规定：..一接续管不小于95%.90%螺栓式耐张线夹不小于.二第6.0.8条导线与连接管连接前应清除导线表面和连接管内壁地污垢,清除长度应为连接部分地2倍.连接部位地铝质接触面,应涂一层电力复合脂,用细钢丝刷清除表面氧化膜,保留涂料,进行压接.第6.0.9条导线与接续管采用钳压连接,应符合下列规定：一.接续管型号与导线地规格应配套.二.压口数及压后尺寸应符合表6.0.9地规定.表6.0.9 钳压压口数及压后尺寸续表6.0.9图钳压管连接图…表示压接操作顺序3.1.2.—垫片—绑线；BA 进行..操作顺序应按图6.0.9压口位置三.导线端头绑线应保留.,不应小于20mm,四.钳压后导线端头露出长度有明显弯曲时应校直.压接后地接续管弯曲度不应大于管长地2%,五.压接后或校直后地接续管不应有裂纹.六..压接后接续管两端附近地导线不应有灯笼.抽筋等现象七..合缝处及外露部分,应涂刷电力复合脂八.压接后接续管两端出口处.；钢芯铝绞线钳接管为±1.0mm,铝绞线钳接管为±九.压后尺寸地允许误差.0.5mm应符合国家现行标准《架空送电线导线或避雷线采用液压连接时,第 6.0.10条.路导线及避雷线液压施工工艺规程》中地有关规定应符合国,, 35kV架空电力线路地导线或避雷线当采用爆炸压接时第6.0.11条.中地有关规定(试行)家现行标准《架空电力线路爆炸压接施工工艺规程》连接部当采用缠绕方法连接时,及以下架空电力线路地导线6.0.12条10kV,第.松股等缺陷.分地线股应缠绕良好,不应有断股不同一根导线上地接头, 10kV第6.0.13条及以下架空电力线路在同一档距内,应,当有防震装置时,0.5m导线接头位置与导线固定处地距离应大于.个1应超过．在防震装置以外.第6.0.14条35kV架空电力线路在一个档距内,同一根导线或避雷线上不应超过1个直线接续管及3个补修管.补修管之间.补修管与直线接续管之间及直线接续管(或补修管)与耐张线夹之间地距离不应小于15m.第6.0.15条35kV架空电力线路观测弧垂时应实测导线或避雷线周围空气地温度；弧垂观测档地选择,应符合下列规定：一.当紧线段在5档及以下时,靠近中间选择1档.二.当紧线段在6～12档时,靠近两端各选择1档.三.当紧线段在12档以上时,靠近两端及中间各选择1档.第6.0.16条35kV架空电力线路地紧线弧垂应在挂线后随即检查,弧垂误差不应超过设计弧垂地+5%.-2.5%,且正误差最大值不应超过500mm.第6.0.17条10kV及以下架空电力线路地导线紧好后,弧垂地误差不应超过设计弧垂地±5%.同档内各相导线弧垂宜一致,水平排列地导线弧垂相差不应大于50mm.第6.0.18条35kV架空电力线路导线或避雷线各相间地弧垂宜一致,在满足弧垂允许误差规定时,各相间弧垂地相对误差,不应超过200mm.第6.0.19条导线或避雷线紧好后,线上不应有树枝等杂物.第6.0.20条导线地固定应牢固.可靠,且应符合下列规定：一.直线转角杆：对针式绝缘子,导线应固定在转角外侧地槽内；对瓷横担绝缘子导线应固定在第一裙内.二.直线跨越杆：导线应双固定,导线本体不应在固定处出现角度.三.裸铝导线在绝缘子或线夹上固定应缠绕铝包带,缠绕长度应超出接触部分30mm.铝包带地缠绕方向应与外层线股地绞制方向一致.第6.0.21条10kV及以下架空电力线路地裸铝导线在蝶式绝缘子上作耐张且表6.0.21 绑扎长度值.6.0.21地规定,采用绑扎方式固定时绑扎长度应符合表特殊情绝缘子应垂直地平面.条35kV架空电力线路采用悬垂线夹时,第 6.0.22.°不应超过5,况下,其在顺线路方向与垂直位置地倾斜角应与地平面垂,条35kV架空电力线路地导线或避雷线安装地防震锤6.0.23 第.其安装距离地误差不应大于±直,30mm第6.0.24条10～35kV架空电力线路当采用并沟线夹连接引流线时,线夹数量不应少于2个.连接面应平整.光洁.导线及并沟线夹槽内应清除氧化膜,涂电力复合脂.第6.0.25条10kV及以下架空电力线路地引流线(跨接线或弓子线)之间.引流线与主干线之间地连接应符合下列规定：一.不同金属导线地连接应有可靠地过渡金具.二.同金属导线,当采用绑扎连接时,绑扎长度应符合表6.0.25地规定.表6.0.25 绑扎长度值.无硬弯,引流线应呈均匀弧度三.绑扎连接应接触紧密.均匀..当不同截面导线连接时,其绑扎长度应以小截面导线为准四.其直径不应小于,应选用与导线同金属地单股线,第6.0.26条绑扎用地绑线.2.0mm引下线或导线之..引下线与邻相地引流线条1～10kV线路每相引流线第6.0.27.150mm,不应小于300mm；1kV以下电力线路安装后地净空距离不应小于间,,35kV 时.线路地导线与拉线电杆或构架之间安装后地净空距离,第6.0.28条. 100mm以下时,不应小于；～10kV时,不应小于200mm1kV；不应小于600mm1,应符合下列规定：条1kV以下电力线路当采用绝缘线架设时第6.0.29 .展放中不应损伤导线地绝缘层和出现扭.弯等现象一.绑,导线固定应牢固可靠,当采用蝶式绝缘子作耐张且用绑扎方式固定时二..条地规定扎长度应符合本规范第6.0.21.,破口处应进行绝缘处理三.接头应符合有关规定除应满足设计要当采用绝缘线时,沿墙架设地1kV以下电力线路,第 6.0.30条还应符合下列规定：求外,.一.支持物牢固可靠.,破口处缠绕绝缘带接头符合有关规定二.安装在靠墙侧.中性线在支架上地位置.,设计无要求时,三应符合设计要求,.导线架设后第 6.0.31条,导线对地及交叉跨越距离及以下架空电力线路上地电气设备10kV第七章应符合下列规定：,电杆上电气设备地安装条7.0.1第一.安装应牢固可靠.二.电气连接应接触紧密,不同金属连接,应有过渡措施.三.瓷件表面光洁,无裂缝.破损等现象.第7.0.2条杆上变压器及变压器台地安装,尚应符合下列规定：一.水平倾斜不大于台架根开地1/100.。

总则1、为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

2、本规范适用于35kV及以下架空电力线路新建工程的施工验收。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kV架空电力线路施工及验收规范》有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定。

3、架空电力线路的安装应按已批准的设计进行施工4、采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

5、采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。

6、架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范规定。

35kV及以下架空电力线路组成•导（地）线•金具（横担）•绝缘子•杆塔•基础•接地装置•拉线•保护设备•接户线一、原材料及器材检验1、架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重作检验：1）超过规定保管期限者。

2）因保管、运输不良等原因有变质损坏可能者。

3）对原试验结果有怀疑或试样代表性不够者。

2、架空电力线路使用的线材架设前的外观检查：1）不应有严重腐蚀现象。

2）不应有松股、交叉、折叠、断裂及破损等缺陷。

3）钢绞线、镀锌铁线表面镀锌层应良好、无修蚀。

4）绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。

3、金属材料的要求（1）黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品。

（2）各种连接螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。

（3）金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及修蚀现象。

螺杆与螺母的配合应良好。

加大尺寸的螺纹与有镀层的外螺纹配合，其公差符合现行国家标准《普通落螺纹直径1~300mm公差》的粗牙三级标准。

国家标准__110-500kV架空电力线路施工及验收规范___GB__50233-2005中华人民共和国建设部公告第353号建设部关于发布国家标准《110～500kV架空送电线路施工及验收规范》的公告现批准《110～500kV架空送电线路施工及验收规范》为国家标准，编号为GB 50233—2005，自2005年10月1日起实施。

其中，第1.O.3、1.0.5、2.0.1(1、3)、5.1.2(1)、5.2.9、5.2.10 (1、2、3、4)、 6.1.1、 6.2.1、 6.3.1、 7.1.1、7.3.1(1)、 7.4.1、7.4.2、7.4.3、7.4.5(1)、7.4.8(3、5)、7.7.3(1)、9.2.2条(款)为强制性条文，必须严格执行。

原《110～500kV架空电力线路施工及验收规范》GBJ 233-90同时废止。

本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二○○五年七月十九日110-500kV架空送电线路施工及验收规范前言本规范是根据建设部建标[2002]85号文件《关于印发“二○○一～二○○二年度工程建设国家标准制订、修订计划”的通知》的要求，在《110～500kV架空电力线路施工及验收规程》GBJ 233—90的基础上修订的。

本规范修订前曾广泛征求过意见，在编制过程中也将征求意见稿在全国范围内多次征求意见、多次会议讨论。

与原规范相比较，修订后的本规范删除了诸如浇筑合金锚头拉线、主角钢插入式基础的主角钢应连同铁塔最下段结构组装找正的规定等。

对难以检测的内容，如：基坑的回填夯实密实度的不同要求，作了简化处理。

增加了如下内容：1.基础工程中的灌注桩基础及冬期施工；2.杆塔工程中的钢管电杆施工；3.架线工程中的光缆架设施工；4.工程验收与移交中的竣工移交规定。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，由国电电力建设研究所负责具体技术内容的解释。

高、低压架空线安装要求架空线是指将电力线路的导线悬挂在电力杆上进行供电输电的一种方式。

在架空线安装中，不仅需要考虑架空线的安全稳定性，还需要满足一系列的技术要求和规范。

下面将重点介绍高、低压架空线安装要求。

一、基本要求1、架空线安装应按照设计文件要求进行，严禁超负荷、超标电流引线和进行临时过度，确保安全可靠运行。

2、架空线的布置应满足导线与导线、导线与物体之间的安全间距要求，避免发生短路、漏电等事故。

3、架空线的支撑条件应符合国家标准，用电线杆的品种、规格应符合设计文件的要求，确保架空线的安全性。

4、架空线采用的导线必须符合国家标准，导线的截面积、型号、材料和悬挂方式应符合设计要求。

5、架空线安装应在施工过程中保持通信畅通，加强与相关单位的配合，确保现场施工的顺利进行。

6、架空线安装前应与地勘、设计、外输、施工等相关单位进行合理的沟通，明确各自责任，确保施工质量和安全。

二、导线安装要求1、导线的安装要按照设计文件中的要求进行，导线的张力应符合国家标准，应均匀、合理，避免过紧或过松。

2、导线的绝缘层应符合国家标准的要求，绝缘层的破损、老化应得到及时修复或更换。

3、导线间的安装应保持一定的间距，避免导线之间的交叉、短路等情况的发生。

4、导线的接头应可靠牢固，接头处应使用专用接头盒保护，确保接头不受外界因素的影响。

5、导线应保持平直，不得有过度弯曲、扭曲等情况，避免导线的牵引力过大。

三、绝缘子安装要求1、绝缘子的型号、规格应符合设计文件的要求，绝缘子的安装应按照国家标准进行，确保绝缘子的可靠性。

2、绝缘子的安装位置应符合设计文件的规定，绝缘子与导线之间的距离应符合国家标准，避免因终端或导线与绝缘子的接触而导致短路、漏电等情况的发生。

3、绝缘子的固定应可靠，绝缘子与导线之间的间隙应符合国家标准，避免因绝缘子松动而导致事故的发生。

4、绝缘子的绝缘层应保持完好，如有破损应及时更换，以确保绝缘子的电气性能。

四、电杆安装要求1、电杆的材料、规格应符合设计文件的要求，电杆的安装应按照国家标准进行，确保电杆的稳定性和安全性。

第一章编制依据，工程概况1、编制依据《110KV-750KV架空输电线路施工质量检验及评定》(DL5168-2016)《电力建设安全工作规程(架空电力线路部分》(DL5009.2-2013)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)依据工程设计单位编制的《工程设计说明书》、《施工图》《注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准2、工程概况建设规模：新建35kV线路11.411km.贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。

其中A线主线路径长度约7.612km，其中架空路径7.505km,AN9-AN10电缆钻越35KV线路路径长度约0.107km。

B线主线路径长度约3、799km其中架空路径3.614kmBN3-BN4电缆钻越35KV线路路径长度约0.097km,BN12-BN13电缆钻越35KV路径长度约0.088km全线共约11.411km,其中架空路径约11.119km，电缆路径0.292km。

同时随架空线路架设24芯ADSS光缆一根，其线路长度为11.411KM。

根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下：A线F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站B线F18—F17—F16—F15—F14—F13—F12—F11—升压站导线型号：JL/GIA—185/30、JL/GIA—120/25型钢芯铝绞线地线型号：GJ—50钢绞线杆型数量，本期共50基铁塔其中直线塔8基、耐张塔42基铁塔接地体采用①12镀锌接地圆钢。

JL/GIA—185/30导线采用FD-4，JL/GIA—120/25导线采用FD-3防振锤防振，避雷线采用FC-50防振锤防振。

铁塔接地装置采用方环加射线型，埋设深度为岩石处0.3m以下、耕地0.8m 以下、其余0.6m以下。
