Camera客观标准测试Camera图像效果相关测试项目解析度Resolution色彩偏差Color Error/饱和度Saturation白平衡AWB信噪比SNRShading测试（Lens Shading/Color Shading）灰阶Gray Scale/动态范围Dynamic Range曝光偏差Exposure ErrorGammaDensity Range畸变TV-Distortion色散Chromatic Aberration视场角FOV完成以上测试项目需要的测试设备及软件：硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A，H光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart，21阶灰卡，动态范围测试Chart，18%中性灰卡，畸变测试chart，色散测试chart等），白板（Diffuser）；一、测试软件Imatest，Photoshop二、注意事项1、拍摄过程中尽量等摄像头的亮度和颜色稳定后再进行拍照，尤其是切换光源后；2、建议每个模块项的照片都拍两张，便于确认问题；3、照片尽量拍正，因为照片拍得好坏对测试结果影响很大.Imatest界面简介测解析力直接打开前一张MTF测试图色彩还原、饱和度、白平衡、信噪比、曝光、Gamma灰阶、动态范围灰阶、动态范围Shading测试畸变一、解析度(Resolution)1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试环境：实验室光线照度为>200Lux。
原则上是保持chart表面照度均匀的前提下，尽量让测试环境达到最亮，我们实际调试时为了提高效率，尽量模拟客户的测试环境。
1.4 拍照步骤：（1）将手机Camera调至sensor实际分辨率，其余拍照菜单保持默认选项（如EV、Flash等）；（2）将12233 Chart垂直固定在墙上；注：30像素选用1X的Chart，130万和200万像素的选用2 X的Chart，500万像素的选用4 X的Chart，1200万像素以上的项目选用增强型4X Chart.（3）移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，测MTF值时使ISO12233 Chart中的4：3区域正好落在手机的预览画面中,如下图1红线框所示：图1（4）固定手机，待图像稳定后拍照；（5）测线对时，中心的解析度测试可用上述照片，角落解析度测试需另外拍两张照片。

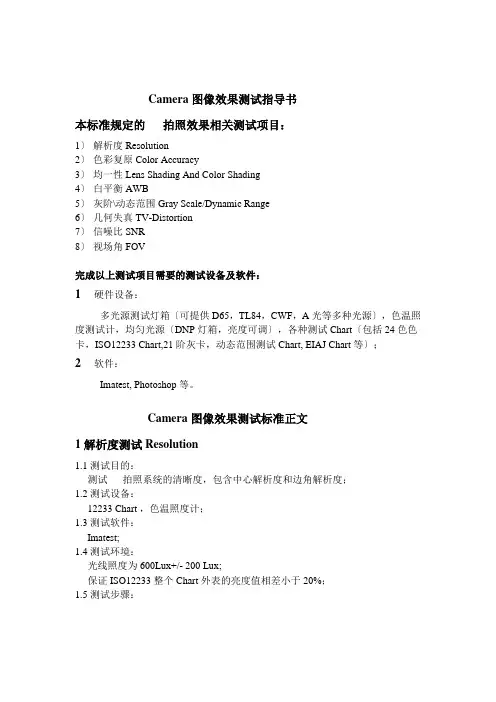

Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度Resolution2）色彩还原Color Accuracy3）均一性Lens Shading And Color Shading4）白平衡AWB5）灰阶\动态范围Gray Scale/Dynamic Range6）几何失真TV-Distortion7）信噪比SNR8）视场角FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。
Camera图像效果测试规范正文1 解析度测试Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；测试步骤：1.5Camera）调节1的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图23 图4图测试标准1.7解析度值（LW/像素Sensor 中心四角120CIF200（前摄像头）VGA200250（后摄像头）VGA300400130万像素500600万像素200700800万像素3009001100500万像素11001400万像素800 2色彩还原测试ColorCamer荧光2cmColorCamerChar，步7.3测试软件：Imatest;7.4测试环境：。
摄像头试验检验指导书
一、定义
摄像头（camera）是用来记录图像或视频信号的一种电子设备。
摄像
头的试验和检验是指在实际应用中，确保摄像头的正常工作，确保摄像头
能够正确地记录图像和视频信号，并且确保摄像头的画面质量。
二、摄像头试验与检验的主要内容
1.电气试验：测试摄像机的工作电压、电流和耗散电功率等是否正常，以及摄像机的主要部件的运行是否正常。
2.动态试验：测试摄像机的输入到输出的图像质量，检查摄像机是否
能够清晰记录图像和视频信号。
3.画质试验：测试摄像机的白平衡、颜色、对比度、色彩失真度等是
否正常。
4.功能试验：测试摄像机的自动曝光功能、自动对焦功能、自动白平衡、记录格式和比特率等是否正常。
5.无线传输试验：测试摄像机的无线传输距离、传输速率和传输质量，以确保无线传输的安全和稳定性。
6.兼容性试验：测试摄像机与其他系统的兼容性，确保摄像机可以正
常工作。
三、摄像头试验与检验的主要方法
1.对摄像头设备的外观检查，检查摄像头是否有外观的损坏，以及电
源线和连接线是否正常。
2.用多个摄像头进行实时视频监控。
摄像头测试验证项目摄像头测试验证项目是针对摄像头的性能和功能进行全面测试的过程。
这些测试项目旨在验证摄像头的图像质量、分辨率、对比度、曝光、对焦、白平衡、色彩还原等方面的表现。
以下是一个很全面的摄像头测试验证项目，包含了从硬件到软件各个方面的测试。
1.硬件测试a.检查摄像头外观是否完好，并且没有任何损坏。
b.检查摄像头镜头是否清晰，无灰尘和划痕。
c.检查摄像头组件的连接是否稳定，并确保所有线缆和接口都没有松动。
2.基础功能测试a.测试摄像头是否可以正常启动和关闭。
b.测试摄像头是否可以拍摄照片。
c.测试摄像头是否可以录制视频，并检查录制的视频质量。
d.测试摄像头是否可以进行实时预览。
3.图像质量测试a.测试摄像头的分辨率，包括水平和垂直像素值。
b.测试摄像头的对比度，确保图像中的颜色和明暗部分能够清晰区分。
c.测试摄像头的曝光，确保图像的亮度和细节能够适应不同的光线条件。
d.测试摄像头的对焦功能，确保图像的焦点可以调整到不同的距离。
e.测试摄像头的白平衡，确保图像中的颜色可以准确还原。
f.测试摄像头的色彩还原，确保图像中的色彩饱满且准确。
4.异常场景测试a.测试摄像头在低光条件下的图像质量。
b.测试摄像头在强光条件下的图像质量。
c.测试摄像头在快速移动或晃动的情况下的图像质量。
d.测试摄像头在不同环境光照下的图像质量。
5.功能测试a.测试摄像头是否支持变焦功能，并检查变焦的质量。
b.测试摄像头是否支持HDR（高动态范围）功能，并检查HDR照片的质量。
c.测试摄像头是否支持人脸识别功能，并检查识别准确度和速度。
d.测试摄像头是否支持拍摄连拍照片，并检查连拍效果。
e.测试摄像头是否支持拍摄全景照片，并检查全景效果。
6.厂商特定功能测试a.如果摄像头有特定厂商的拍摄模式（如夜景模式、肖像模式等），测试这些模式的功能和效果。
b.如果摄像头支持特定的智能功能（如自动识别场景、自动优化照片等），测试这些功能的准确度和效果。
camera测试标准
在进行相机测试标准的时候，我们需要考虑到多个方面，包括相机的性能、拍摄效果、耐用性等。
接下来，我将详细介绍相机测试标准的相关内容。
首先，相机的性能是我们需要测试的重点之一。
在性能测试中，我们需要考虑到相机的分辨率、对焦速度、曝光控制、白平衡等方面。
分辨率是相机拍摄图像的清晰度和细节表现能力，对焦速度则关系到相机的拍摄响应速度，曝光控制和白平衡则决定了相机在不同光线条件下的拍摄效果。
通过对这些性能指标的测试，我们可以评估相机在不同场景下的表现。
其次，拍摄效果也是相机测试的重要内容之一。
在拍摄效果测试中，我们需要考虑到相机在不同场景下的表现，包括人像拍摄、风景拍摄、运动拍摄等。
同时，我们也需要测试相机的色彩表现、对比度、锐度等参数，以评估相机的图像质量。
通过对这些拍摄效果的测试，我们可以了解相机在实际使用中的表现，为消费者提供参考。
另外，相机的耐用性也是我们需要测试的内容之一。
在耐用性测试中，我们需要考虑到相机的机身材质、快门寿命、防水防尘性能等方面。
相机作为一种高价值的电子产品，其耐用性直接关系到用户的使用体验和产品的寿命。
因此，通过对相机的耐用性进行测试，可以为用户提供更加全面的产品信息。
综上所述，相机测试标准涉及到相机的性能、拍摄效果、耐用性等多个方面。
通过对这些方面的测试，我们可以全面了解相机的表现，为用户提供参考。
希望本文的内容能够对相机测试标准有所帮助，谢谢阅读。
Camera图像效果测试指导书本标准规定的拍照效果相关测试项目：1〕解析度 Resolution2〕色彩复原 Color Accuracy3〕均一性 Lens Shading And Color Shading4〕白平衡 AWB5〕灰阶\动态范围 Gray Scale/Dynamic Range6〕几何失真 TV-Distortion7〕信噪比 SNR8〕视场角 FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱〔可提供D65，TL84，CWF，A光等多种光源〕，色温照度测试计，均匀光源〔DNP灯箱，亮度可调〕，各种测试Chart〔包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等〕；2软件：Imatest, Photoshop等。
Camera图像效果测试标准正文1 解析度测试 Resolution1.1 测试目的：测试拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart外表的亮度值相差小于20%；1.5 测试步骤：1〕调节Camera的驱支参数到最正确，将下载最正确效果参数的打开，将拍照相关的参数设备为自动模式〔如自动曝光，自动白平衡等〕，拍照分辩率设备为最大；2〕将12233 Chart 垂直固定在墙上；注间：本标准规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3〕中心解析度的测试：移动的位置，保证摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在的预览画面中，如下列图红线框所示：图14〕固定，在画面稳定时拍照；5〕分析解析度蓝线区域图像，得出中心解析度值；6〕边角解析度的测试：方法同步骤3，4，5，不同的是调节预览ISO12233 Chart 的区域，以到达测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图2图31.6解析度读取方法1〕从低频楔形线对〔可以很容易的辩别为5条线〕开始往高频率开始读，当不能再辩别为5条线对的时候，就认为该处的值为此处的解析度值；2〕另可以使用Imatest 软件分析出解析度值，拍照区域为红色区域，见图4图41.7测试标准Sensor 像素解析度值〔LW/中心四角CIF200120 VGA〔前摄像头〕250200VGA〔后摄像头〕400300 130万像素600500200万像素800700300万像素1100900500万像素14001100800万像素2色彩复原测试 Color4白平衡测试4.1测试目的：测试摄像头在不同色温环境下对白色的复原能力；4.2测试设备：标准灯源箱，24色色卡，色温照度计；4.3测试软件：Imatest 或 Photoshop;4.4测试环境：D65光源，TL84光源，CWF光源，A光源下；4.5测试步骤：1〕保证均匀光源处无其他光源干扰〔需要一个暗室环境〕，调节Camera 的驱支参数到最正确，将下载最正确效果参数的打开，将拍照相关的参数设备为自动模式〔如自动曝光，自动白平衡等〕，拍照分辩率设备为最大；2〕将24色色卡置于灯箱正面中心，移动位置，使其正对该Chart，保证该Chart的整个画面占预览画面的70%，同2.5中的第3步：3〕调节光源到D65光源，600 Lux +/-100 Lux，画面稳定后拍照；4〕调节光源到TL84光源，600 Lux +/-100 Lux，画面稳定后拍照；5〕调节光源到A光源，600 Lux +/-100 Lux，画面稳定后拍照；7信噪比测试SNR7.1测试目的：测试摄像头的Noise程度；7.2测试设备：灯箱，24色色卡，色温照度计；7.3测试软件：Imatest;7.4测试环境：D65光源，照度600Lux +/- 100 Lux，整个Chart外表的亮度值相差小于10%；。
