下载文档原格式

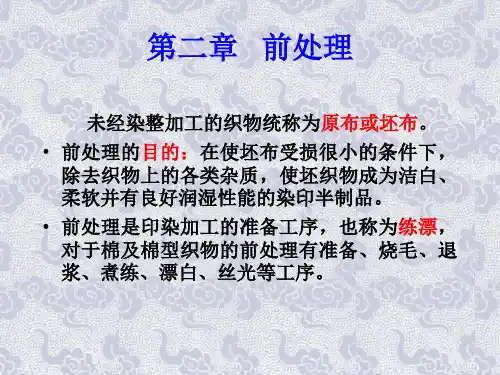

六大步骤做好面料染整前处理胚布概念：未经染整加工的直接从织布机上下来的面料统称原布或坯布。
坯布中常含有一定量的杂质，如纤维素纤维的伴生物(蜡质、果胶质、含氮物质、灰分、天然色素及棉籽壳等)、化学纤维上的油剂、纺织过程中施加或粘污的油剂、织造时经纱的上浆料等。
这些杂质、油剂、污物如果不去除，不但影响面料色泽、手感、而且还会影响面料染色的色牢度。
因此无论是漂白、染色或印花的产品，一般都要进行练漂处理。
含棉纤维面料的练漂，一般包含原布准备、烧毛、退浆、煮练、漂白、开幅、轧水、烘干和丝光工序。
目的：在于去除纤维中的各类杂质及油污，改善面料的外观及提高面料的内在质量。
下面就将几道工序简述一下。
1.坯布准备坯布准备主要有三点：坯布检验——翻布（分批、分箱、打印）——缝头。
这个环节比较基本暂不做进一步阐述。
2.烧毛面料表面的绒毛会影响染整加工的质量和服用性能，必须经过烧毛处理，使布面光洁。
烧毛就是使坯布以平幅状迅速地通过烧毛机的火焰或擦过赤热的金属表面，致使布面上的绒毛因快速升温而燃烧，而面料本身因结构比较紧密、厚实、升温较慢，在温度尚未达到着火点时就已经离开了火焰或赤热的金属表面，从而达到既烧去了绒毛，又不损伤面料的目的。
3.退浆机织面料在织造前，经纱一般都要经过上浆处理，以提高经纱强力、耐磨性及光滑程度，便于织造。
但坯布上的浆料对印染加工不利，因为浆料的存在会玷污染整工作液、耗费染化料，甚至会阻碍染化料上然纤维，影响印染产品质量。
因此，面料在染整加工之初必须经过退浆。
退浆可分为酶退浆、碱退浆、酸退浆和氧化剂退浆。
而退浆碱是目前印染厂使用最普通的一种方法，使用于纯棉或混纺面料，对绝大部分浆料都有去除作用。
对棉纤维上的天然杂质也有一定的分解和去除作用，但因碱退浆仅使浆料与面料粘着力降低，并不能使浆料降解，所以退浆后必须充分水洗，洗液必须不断更换。
由于退浆的烧碱一般都是废碱，因此退浆成本较低。
4.煮练棉纤维面料经过退浆后，大部分浆料及少部分天然杂质已被去除，但棉纤维中的大部分天然杂质，如蜡状物质、果胶质、含氮物质、棉籽壳及少部分油剂和少量浆料还残留在面料上，使棉纤维面料布面较黄，吸湿渗透性差，不能适应后续染整加工的要求。
棉织物前处理基础知识我们来了解一下面料的染整以及检验知识。
染整工艺流程的选择，主要是根据织物的品种、规格、成品要求等，可分为前处理、染色等前处理天然纤维都含有杂质，在纺织加工过程中又加入了各浆料、油剂和沾染的污物等，这些杂质的存在，既妨碍染整加工的顺利进行，也影响织物的服用性能。
前处理的目的是应用化学和物理机械作用，除去织物上的杂质，使织物洁白、柔软，具有良好的渗透性能，以满足服用要求，并为染色、印花、整理提供合格的半制品。
棉：原布准备、烧毛、退浆、煮练、漂白、丝光。
涤：坯布准备、精炼（液碱等）、预缩、预定型、碱减量（液碱等）。
烧毛通常，从纺织厂进入印染厂之后，坯布首先应经过检验、翻布、分批、打印和缝头等工序，然后进行烧毛加工。
原因：①未烧毛的布面上绒毛过多，长短不一；②光洁度差，易沾污；③在后序染整加工中易掉毛，导致印染疵。
烧毛目的①改善布面光泽；提高光洁度；②改善抗起毛起球性能（特别是化纤织物）；③改善风格，烧毛会使织物变得挺括、有身骨。
漂白经过煮练后，织物上的天然和人工的杂质已极大部分去除，但对于漂白和浅色织物来讲，还要经过漂白。
即要进行去除色素，提高白度为主要目的的漂白加工。
化纤不含色素，经煮练后已很洁白，而棉纤维经精练后色素仍然存在，白度差，因此漂白主要是针对棉纤维上的天然杂质所进行的。
丝光（全棉面料）纺织品在承受一定张力的状态下，借助浓烧碱的作用，并保持所需要的尺寸，可获得丝一般的光泽，这一过程被称为丝光。
丝光的目的：改善织物表面光泽和手感由于纤维的膨化，纤维排列更加整齐，对光线的反射更有规律，因而增进光泽度。
提高染色得色率经过丝光整理后，纤维的晶区减少，无定形区增加，因而染料更易进入纤维内部，上色率比未丝光的纤维棉布提高20%，且鲜艳度提高，同时增加对死面的遮盖力。
提高尺寸稳定性丝光有定型作用，可以消除绳状皱痕，更能满足染色和印花对半制品的质量要求。
最主要的是经过丝光后，织物伸缩变形的稳定性得到了很大提升，因而大大降低了织物的缩水率。
纺织品染整加工工艺学重点整理第三章纺织品的前处理1、纺织品前处理的目的纺织品前处理的目的去除纤维上所含的天然杂质以及在纺织加工过程中所施加的浆料和沾上的油污等，使纤维充分发挥其优良品质，并使织物具有洁白、柔软的性能和良好的渗透性，以满足服用要求，并为染色印花整理提供合格的半成品。
2、前处理除杂工序、及每道工序的评定方法原布准备、烧毛、退浆、煮练、漂白、开福、轧水、烘干、丝光3、退浆方法酶退浆碱退浆氧化剂退浆4、煮练助剂的作用烧碱：不是助剂，是主煮练剂，除去蜡状物质和果胶物质表面活性剂：降低煮练液的表面张力，起润湿，洗净和乳化的作用，有助于除去杂质，提高煮练效果。
亚硫酸钠：有助于去除棉籽壳，防止棉纤维在高温带碱条件下受到损伤，还能提高棉织物的白度硅酸钠：防止棉纤维上产生锈斑或杂质分解产物的再沉淀，有助于提高棉织物的吸水性和白度磷酸钠：软水作用，去除煮练液中的钙、镁离子，提高煮练效果，节省助剂用量。
5、漂白助剂、工序、有效氯次氯酸钠：酸性和水，HClO和O2；碱性条件，HClO亚氯酸钠：碱性条件，ClO2 （酸性条件不稳定）过氧化氢：水溶液，氢过阳离子HO2-和过氧离子O2-；碱性条件，HO2-工序：有效氯：次氯酸钠溶液加酸后释放出氯气的量，一般用碘量法测定。
6、丝光棉的性质、表征光泽：丝光后棉纤维横截面由原来的腰子形变成椭圆形甚至圆形，光泽增强。
定性作用：丝光过程中的内应力减小，从而产生定形作用，尺寸稳定，缩水率降低。
强度和延伸度：取向度提高，纤维表面不均匀的变形消除，断裂强度增加，断裂延伸度下降化学反应性能：化学性能和对染料的吸附性提高表征：钡值，衡量棉纤维对化学药品吸附能力的大小，用棉纤维吸附氢氧化钡的能力表示。
钡值=（丝光棉纤维吸附Ba（OH）2的量）/(未被丝光棉纤维吸附的Ba（OH）2的量)*100，一般丝光后棉纤维的钡值为130~1507、棉织物与麻织物的异同苎麻织物的练漂基本上与棉织物相似，由烧毛、退浆、煮练、漂白和半丝光等工序组成苎麻的结晶度和取向度都很高，吸附染料的能力比棉织物低得多，通过半丝光可明显提高纤维对染料的吸附能力，从而提高染料的上染率。
染整工艺原理（前处理部分）第二章棉及棉型织物的退浆和精第三章漂白(Bleaching)第四章丝光第五章热定形(Heat Setting)第七章毛织物的湿整理第二章棉及棉型织物的退浆和精练一、练漂的目的1.去除杂质，使染整加工顺利进行。
杂质：①天然杂质：棉上的蜡状物，含氮物，果胶等②加工时沾上的二次杂质：整经用浆，合纤纺纱上油，尘埃，锈迹等2.改善品质，提高服用性能，如丝光，热定形，多在染前进行，也归为练漂。
二、主要工序因品种而异(棉)：原布准备→烧毛→退浆→精练→漂白(深色布可免，漂布须复漂)→开轧烘→丝光→烘干→染色(印花) (涤/棉)：准备→烧毛→退浆→精练(亚漂可免)→热定形(兼漂布涤加白)→ 丝光→氧漂(兼漂布棉加白)→烘干三、加工形式①烧毛、丝光、热定形、烘干以平幅进行。
②棉轻薄品种除①工序外可进行绳状加工，厚重棉、涤/棉应采用平幅加工。
涤/棉织物印染加工工艺原则，§2 原布准备(gray cloth preparation)原布：坯布(gray cloth)，未经印染加工的布1.检验(inspecting)：保证产品质量，避免损失规格：长、门幅、重量，经纬纱支数、密度、强力品质：纺疵(缺经、断纬、稀纬、筘路条)、油污纱、斑渍和破损2.翻布(Turing)：分批、分箱为了避免混乱，便于管理、运输、须把相同规格，同一加工工艺的坯布划为一类加以分批分箱。
3.打印(marking)为便于识别管理，每箱布两头约10～20cm左右要打上印子，标明品种，加工工艺、批号、箱号，发布日期，翻布人代号等。
4.缝头(sewing)：为适应批量连续加工，把一箱布的布头子缝接起来(下机布长为30—120m).环缝式：接缝处不厚、平整、坚牢，但费线、易卷边、切口大，稀疏织物不宜。
平缝式：箱与箱之间的缝接，布头重叠，易生横档，但坚牢不易漏缝。
§3 烧毛(singeing)一、目的烧去织物表面茸毛，使光洁，并改善风格，减少起球等。
