第一章电动金属硬密封三偏心双向焊接蝶阀技术条件符合性本工程适用性及安装要求＜一＞电动蝶阀安装1 技术要求1.1 性能要求1.1.1 电动蝶阀应具有防腐、防锈功能。
1.1.2 电动蝶阀的使用寿命不低于30年，解体检修周期不低于4年，一般维修周期不低于2年，橡胶密封圈使用寿命不低于2年。
1.1.3 电动蝶阀的工作压力不得超过选用材料抗拉强度的1/5，蝶板的厚度不超过轴直径的2.25倍。
1.1.4 电动蝶阀密封座的设计制造必须保证蝶阀关闭时，蝶板一侧为工作压力、另一侧无水时不漏水。
密封座应为双向承压的。
1.1.5 蝶阀的结构应使不必从管路上拆下蝶阀即可调整和更换橡胶密封圈。
1.1.6 橡胶密封圈应采用新的天然橡胶或合成橡胶制成，密封圈应具有良好的耐腐蚀性、抗冲击性、抗臭氧及微生物的性能。
1.1.7 橡胶中的铜离子含量不大于8PPM，并具有防止铜毒化而使橡胶降级的阻滞剂。
1.1.8 橡胶的含蜡量不得超过橡胶碳氢分子含量的1.5%。
1.1.9 阀体轴承的工作压力不得超过选用材料的允许承压力，并不超过轴承材料抗压强度的1/5。
1.1.10 操作机构产生的侧向压力或推力不得传递给轴封。
1.1.11 电动蝶阀必须至少有一个双向推力轴承，以保证蝶阀的正确位置。
1.1.12 轴承应为自润滑轴承，其材料应对水和橡胶无害。
轴承在承受最大压力时的摩擦系数不超过0.25。
1.1.13 轴封的材料和形式应经久耐用，在不拆除阀体和操作机构的任何部分的条件下应可更换填料。
填料函的深度至少可放置四圈填料，填料盖为青铜材料。
1.1.14 在离传动装置1米远处的平均噪音水平不大于85分贝。
1.1.15 蝶阀的操作机构应有足够的力矩和刚度，以保证蝶板在开启或关闭时的稳定性，并保证蝶板能稳定地停留在任意开启度的中间位置上。
1.1.16 操作机构的壳体支座及与阀体的连接部件应有足够的刚度和强度，设计安全系数对极限强度而言不小于5，对屈服点而言不小于3。
D343H法兰硬密封蝶阀加工定制：是品牌：耀一型号：D343H材质：WCB、CF8、CF3、CF8M、CF3M连接形式：法兰公称通径：DN50~1000适用介质：水、蒸气、石油化工、腐蚀性介质等压力环境：0.6~4.0MPa工作温度：-29~425℃流动方向：单向或双向驱动方式：蜗轮传动类型(通道位置)：直通标准：GB/T12238密封形式：三偏心硬密封一、D343H法兰硬密封蝶阀:D343H法兰硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。
硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。
二、D343H法兰硬密封蝶阀的特点:1．D343H法兰硬密封蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
2. 343H法兰硬密封蝶阀的阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。
这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。
3.采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。
试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。
正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。
当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。
随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。
企业简介上海凯工阀门有限公司地处上海嘉定工业园区，公司占地面积439600平方米，是一家专业设计、制造和销售各种阀门的大型股份制企业。
公司拥有专业的阀门设计、制造工程技术人员，拥有各类机加工设备和试验装置。
公司已通过挪威船级社DNV ISO9001：2000质量管理体系认证、英国UKAS ISO14001环境管理体系认证和美国石油协会API 6D 标准认证。
公司是中国通用机械阀门行业协会的会员单位，中石油、中海油、中石化的战略合作企业，化工装备定点生产企业，是中国城市燃气协会会员单位。
公司的产品有闸阀、截止阀、止回阀、蝶阀、球阀及高温炼化、炼油、炼焦、长输管线、油田、电站高压等阀门。
产品的公称压力从PN1.0~80MPa ，公称通径DN15~2500mm ；温度从-196℃~600℃。
产品采用的标准有GB 、JB 、API 、ANSI 、JIS 、BS 、DIN 等。
三偏心金属密封蝶阀系列是我公司主要产品，大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。
上海凯工以“发掘尖端阀门技术，竭尽全力回报用户”作为企业的经营理念，以给用户提供优质产品和满意服务为己任，不断地进行自身变革，力争成为中国阀门行业的明珠企业。
一、特点及用途：该阀门采用三偏心金属密封结构，在室温或高温下均具有良好的密封性能，与同规格闸阀或截止阀相比，体积小，重量轻，启闭灵活，使用寿命长，广泛适用于冶金、轻工、电力、石油化工、煤气水道等领域，使用安全可靠，该阀门是现代化企业最理想的选择。
二、标准规范：D343H-16C/25 D373H-16C/25按照下列标准执行1.设计制造与检验按照JB/T8527-1997规定。
2.法兰连接尺寸按GB9113.3-88；GB9113.4-88的规定。
3.结构长度按GB12221-89的规定。
4.阀门压力试验按GB/T13927-92的规定。
D343H-150Lb D373H-150Lb 按照下列标准执行1.设计制造与检验按照API 609规定。
产品名称: D343H-16C蜗轮法兰式硬密封蝶阀简单介绍: 蜗轮法兰式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，产品符合国家GB/T13927-92阀门压力试验标准。
蜗轮法兰式硬密封蝶阀的详细介绍一、D343H蜗轮硬密封蝶阀产品概述:我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均可定做双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
二、D343H蜗轮法兰式硬密封蝶阀特点:1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、D343H蜗轮法兰式硬密封蝶阀主要技术参数:公称通经DN(mm) 50~2000公称药理PN(MPa) 0.6 1.0 1.6 2.5密封试验(MPa) 0.66 1.1 1.76 2.75强度试验(MPa) 0.9 1.5 2.4 3.75适用温度碳钢:-29℃~425℃不锈钢:-40℃~650℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动四、D343H蜗轮法兰式硬密封蝶阀主要零部件材料:零件名称材料阀体WCB、合金钢、不锈钢、QT450-10 蝶板WCB、合金钢、不锈钢、QT450-10 阀轴2Cr13不锈钢、合金钢密封圈不锈钢圈填料柔性石墨。
D343H-10-16D343H-10-16法兰式硬密封蝶阀
D343H法兰硬密封蝶阀：采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
阀门采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
产品特点介绍
1、本阀采用三偏心密封结构，阀座与蝶板磨损小。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

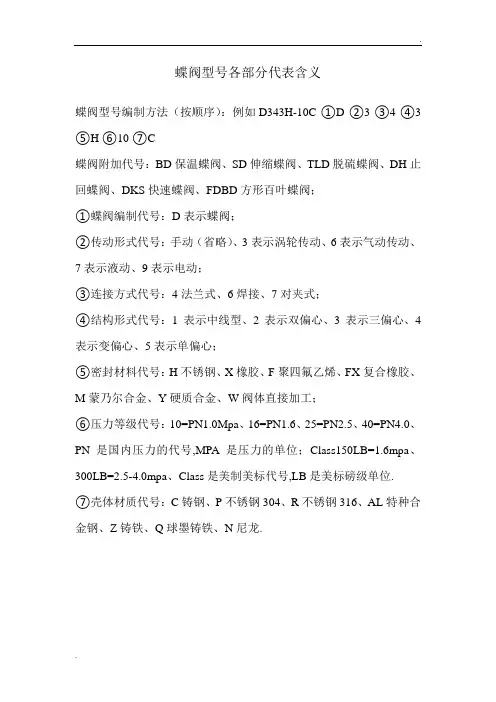

蝶阀型号各部分代表含
义
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=、16=、25=、40=、PN是国内压力的代号,MPA是压力的单位；Class150LB=、300LB=、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。
.
. 蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。
D343H硬密封法兰蝶阀
D343H多层次金属硬密封蝶阀
硬密封法兰蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品，系我公司1996年开发的长寿命、节能型蝶阀。
产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。
本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。
其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。
从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。
硬密封法兰蝶阀主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。
如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。
硬密封法兰蝶阀用途
本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。
主要连接及外形尺寸。
