路面混凝土配合比设计计算与说明一．计算依据：1．普通混凝土配合比设计规程，《JTJ55-2000》2．公路水泥混凝土路面设计规范《JTG D40-2003》3．公路工程集料试验规程《JTGE42-2005》二．材料来源：1．水泥：采用萍乡中材水泥有限公司生产的“中材”牌42.5级普通硅酸盐水泥。
2．碎石：采用上栗县金山镇南华采石场生产的碎石。
碎石按19~31.5mm ：9.5~19mm ：4.75~9.5mm = 30% ：55% ：15%比例掺配成符合规范的连续级配碎石。
3．砂：采用湖南平江砂场中砂，细度模数为2.72。
4．水：饮用水。
5．坍落度为30~50mm，砂率为39%三．计算步骤：1、确定5.0Mpa配制强度F cf,o=K F cf,o,K=1.15×5.0=5.75Mpa2、计算水灰比(w/c)W/C=1.5684/( F cf,o+1.0079－0.3987F CEf)=1.5684/(5.75+1.0079－0.3987×7.4)=1.5684/(6.7579-2.95038)=0.41 取W/C=0.393、计算单位用水量(Mwo)Mwo=104.97+3.09H+11.27×C/W+0.61ßS=104.97+3.09×3+11.27/0.39+0.61×30=161 kg4、计算单位水泥用量(Mco)Mco=Mw0/(W/C)=161/0.39=413kg5、计算砂石材料单位用量(Mso,Mgo)采用重量法计算：假定砼2420kg/m3Mso+Mgo=2420-161-413=1846砂率为39%Mso=1846×39%=720kg/m3Mgo=1846-720=1126 kg/m36、确定理论配合比为：水：161kg、水泥：413kg、砂：720kg、碎石：1126kg7、确定调试后的配合比采用理论配合比配制砼，调试坍落度、和易性，得最佳每立方米砼配合比为：1：0.39：1.74：2.73比例为：水泥用量砂用量碎石用量水用量413 720 1126 161比例： 1 ：1.74 ：2.73 ：0.39四．以上计算的配合比为基准配合比，另外分别按增加和减小水灰比0.03及保持砂率基本不变进行试拌，对其拌和物和易性分别进行检测，均能满足设计要求，并分别将拌和物制做试块，标准养护，进行7天和28天的抗弯拉强度检验，详见下表：五．根据经济合理，保证工程质量，方便施工的原则，拟定用试验编号为2的配合比为路面用混凝土的基准配合比，经28天强度检测符合设计要求。
关于上报C50混凝土配合比的报告省道203线阿尔山-杜拉尔桥一级公路工程总监办：我项目部试验室已完成C50混凝土的配合比，28天强度已达试配强度的114.9%。
现上报贵办，敬请批复！（后附相关资料）中交一公局第六工程有限公司省道203线ADTJ-04项目部工地试验室2010年7月4日C50砼配合比设计申请报告一、设计依据：1、JGJ55-2000《普通混凝土配合比设计规程》2、JTJ053-94《公路工程水泥混凝土试验规程》3、JTJ041-2000《公路工程桥涵施工技术规范》4、JTJ058-2000《公路工程集料试验规程》二、组成材料：水泥：大连小野田P·II 52.5R砂：好田砂厂中砂碎石：杜拉尔碎石厂 5-20㎜水：饮用水减水剂：吉林大方 UNF-1三、设计要求:1、强度等级：C502、坍落度：90-110㎜3、保证率为95%四、理论配比计算：1、试配强度 fcu，o=fcu，k+1.645×σ=59.9Mpa2、计算水灰比：W/C=αa×fce/（fcu，o+αa×αb×fce）W/C=0.46×52.5/（59.9+0.46×0.07×52.5）=0.40为了保证混凝土耐久性和强度，即提高保证率，故取水灰比为0.36。
3、据坍落度要求及碎石最大粒径每立方米砼的用水量为220㎏。
4、根据所取水灰比需掺加减水剂：水泥质量的0.75%5、m c= m w/（W/C）=180/0.36=495㎏/m36、减水剂用量为：495×0.75%＝3.71㎏7、选定砂率为33%8、用质量法计算配合比，每立方米砼假定质量2400㎏/m39、砂石总质量：2400-180-495=1725㎏/m310、砂质量：（2400-80-495）×33% =572㎏/m311、碎石质量： 2400-180-495-572=1153㎏/m312、初步配合比：C：S：G：W：m wo=495：572：1153：180：3.71五、试拌30L，制作两组抗压强度试件,实测坍落度101㎜符合坍落度要求，测容重为2420㎏/m3 。

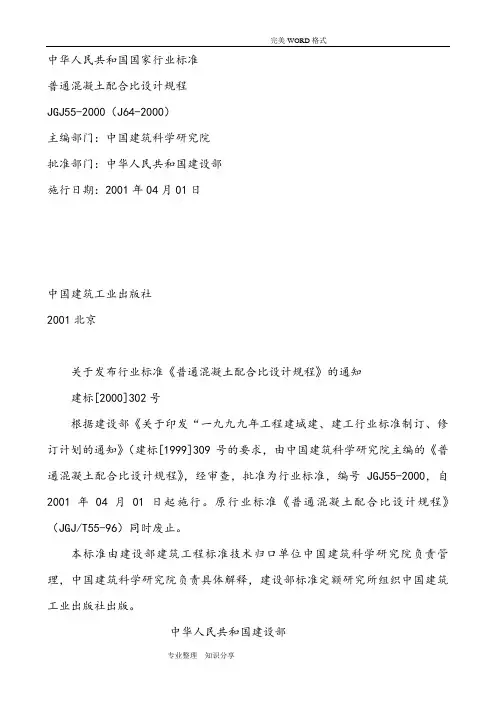

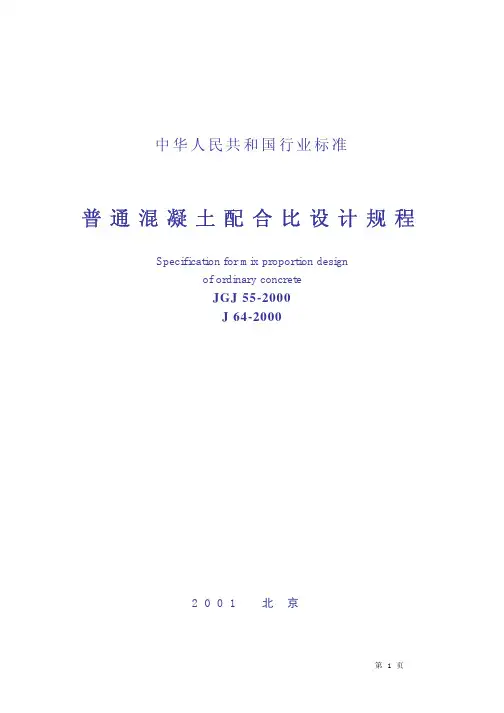

中华人民共和国国家行业标准普通混凝土配合比设计规程JGJ55-2000（J64-2000）主编部门：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：2001年04月01日中国建筑工业出版社2001北京关于发布行业标准《普通混凝土配合比设计规程》的通知建标[2000]302号根据建设部《关于印发“一九九九年工程建城建、建工行业标准制订、修订计划的通知》（建标[1999]309号的要求，由中国建筑科学研究院主编的《普通混凝土配合比设计规程》，经审查，批准为行业标准，编号JGJ55-2000，自2001年04月01日起施行。
原行业标准《普通混凝土配合比设计规程》（JGJ/T55-96）同时废止。
本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责管理，中国建筑科学研究院负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部2000年12月28日前言根据建设部建标[1999]309号文《关于印发“一九九九年工程建设城建、建工行业标准制订、修订计划”的通知》的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上，对原行业标准《普通混凝土配合比设计规程》（JGJ/T55-96）进行了修订。
本规程的主要技术内容是：1、总则；2、术语、符号；3、混凝土配制强度的确定；4、混凝土配合比设计中的基本参数；5、混凝土配合比的计算；6、混凝土配合比的试配、调整与确定；7、有特殊要求的混凝土配合比设计。
修订的主要内容是：1、根据现行国家标准《建筑结构设计术语和符号标准》（GB/T50083）的要求，修改了有关符号和术语；2、与1996年以后颁布的相关标准进行了协调配套，并借鉴了国际先进经验；3、在全国六个大区进行了大量的水泥和混凝土强度试验的基础上，与实施的水泥新标准相适应，修改了混凝土强度公式中的回归系数αa（A）和αb（B）；4、增加了混凝土配合比使用过程的调整和重新进行配合比设计条件的规定；5、增加了采用快测强度或早龄期强度推定28d强度等规定。

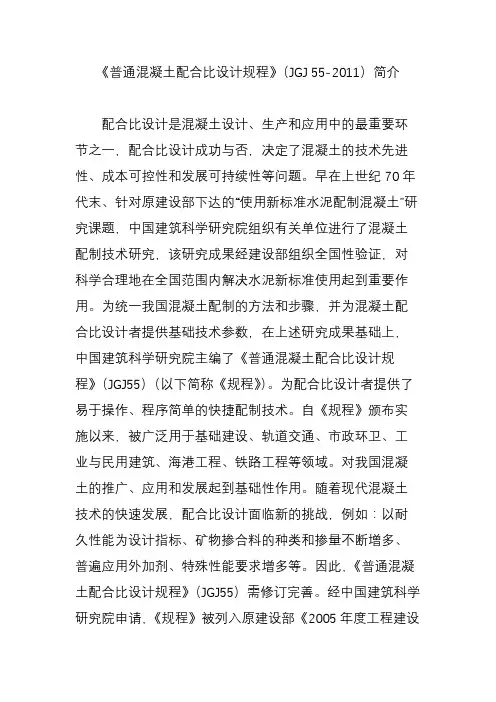

《普通混凝土配合比设计规程》（JGJ 55-2011）简介配合比设计是混凝土设计、生产和应用中的最重要环节之一，配合比设计成功与否，决定了混凝土的技术先进性、成本可控性和发展可持续性等问题。
早在上世纪70年代末、针对原建设部下达的“使用新标准水泥配制混凝土”研究课题，中国建筑科学研究院组织有关单位进行了混凝土配制技术研究，该研究成果经建设部组织全国性验证，对科学合理地在全国范围内解决水泥新标准使用起到重要作用。
为统一我国混凝土配制的方法和步骤，并为混凝土配合比设计者提供基础技术参数，在上述研究成果基础上，中国建筑科学研究院主编了《普通混凝土配合比设计规程》（JGJ55）（以下简称《规程》）。
为配合比设计者提供了易于操作、程序简单的快捷配制技术。
自《规程》颁布实施以来，被广泛用于基础建设、轨道交通、市政环卫、工业与民用建筑、海港工程、铁路工程等领域。
对我国混凝土的推广、应用和发展起到基础性作用。
随着现代混凝土技术的快速发展，配合比设计面临新的挑战，例如：以耐久性能为设计指标、矿物掺合料的种类和掺量不断增多、普遍应用外加剂、特殊性能要求增多等。
因此，《普通混凝土配合比设计规程》（JGJ55）需修订完善。
经中国建筑科学研究院申请，《规程》被列入原建设部《2005年度工程建设标准规范制订、修订计划(第一批)》，并于2010年11月完成编制和通过审查。
住房和城乡建设部于2011年4月22日发布公告，批准本《规程》为行业标准，编号为JGJ55-2011，自2011年12月1日起实施。
其中，第6.2.5条为强制性条文。
原《普通混凝土配合比设计规程》（JGJ55-2000）同时废止。
2 主要修订内容《规程》共分7章，主要内容如下：（1）总则提出《规程》的编制目的和适用范围。
《规程》适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。
（2）术语、符号增加了胶凝材料、胶凝材料用量、水胶比、矿物掺合料掺量和外加剂掺量等5个术语，上述术语在混凝土工程技术领域已被普遍接受。

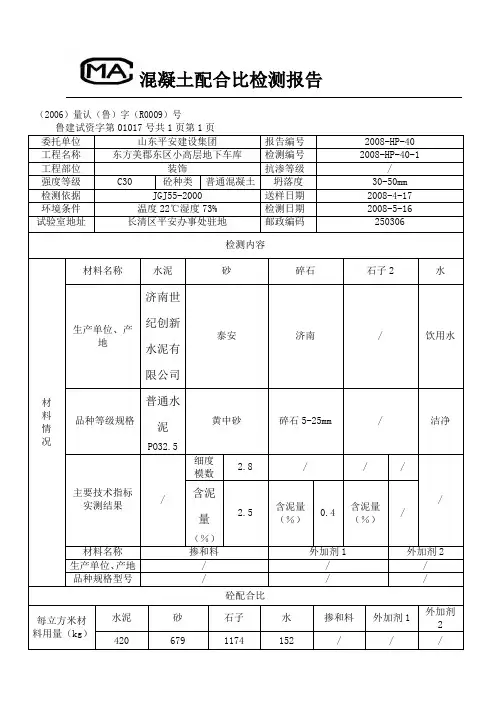

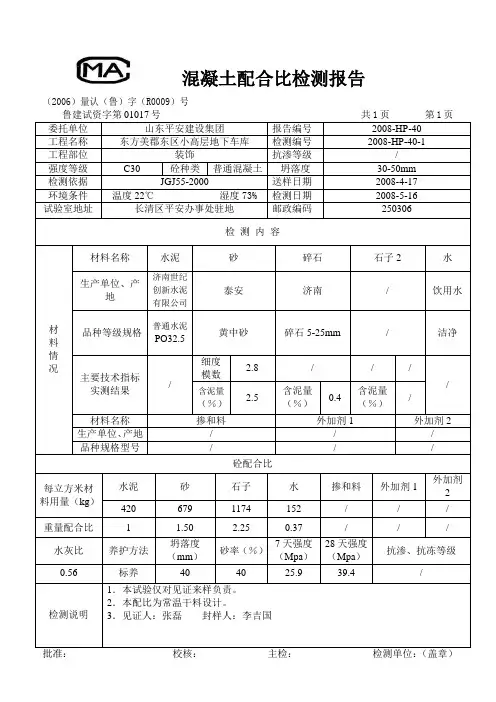

精心整理混凝土配合比检测报告（2006）量认（鲁）字（R0009）号委托单位山东平安建设集团报告编号2008-HP-40工程名称东方美郡东区小高层地下车库检测编号2008-HP-40-1工程部位装饰抗渗等级/强度等级C30 砼种类普通混凝土坍落度30-50mm检测依据JGJ55-2000 送样日期2008-4-17环境条件温度22℃湿度73%检测日期2008-5-16试验室地址长清区平安办事处驻地邮政编码250306检测内容材料情况材料名称水泥砂碎石石子2 水生产单位、产地济南世纪创新水泥有限公司泰安济南/ 饮用水品种等级规格普通水泥PO32.5黄中砂碎石5-25mm / 洁净主要技术指标实测结果/细度模数2.8 / / //含泥量（％）2.5含泥量（％）0.4含泥量（％）/ 材料名称掺和料外加剂1 外加剂2 生产单位、产地/ / /品种规格型号/ / /砼配合比每立方米材料用量（kg）水泥砂石子水掺和料外加剂1外加剂2 420 679 1174 152 / / /重量配合比 1 1.50 2.25 0.37 / / /水灰比养护方法坍落度（mm）砂率（％）7天强度（Mpa）28天强度（Mpa）抗渗、抗冻等级0.56 标养40 40 25.9 39.4 /检测说明1．本试验仅对见证来样负责。
2．本配比为常温干料设计。
3．见证人：张磊封样人：李吉国批准：校核：主检：检测单位：（盖章）签发日期：2008-5-16济南市泉景建设工程检测有限公司混凝土配合比检测报告混凝土配比检测报告鲁建试资字第号共1页第1页委托单位山东平安建设集团报告编号2007-HP-80工程名称东方美郡东区小高层地下车库检测编号2007-HP-80工程部位基础抗渗等级/强度等级C25 砼种类普通混凝土坍落度30-50mm检测依据JGJ55-2000 送样日期2007-10-25环境条件温度19℃湿度65%检测日期2007-10-26试验室地址长清区平安办事处驻地邮政编码250306检测内容材料情况材料名称水泥砂碎石石子2 水生产单位、产地章丘市第二水泥厂泰安济南/ 饮用水品种等级规格普通水泥PO32.5黄中砂碎石5-25mm / 洁净主要技术指标实测结果/细度模数2.9 / / //含泥量（％）1.5含泥量（％）0.2含泥量（％）/ 材料名称掺和料外加剂1 外加剂2 生产单位、产地/ / /品种规格型号/ / /砼配合比每立方米材料用量（kg）水泥砂石子水掺和料外加剂1外加剂2 387 677 1154 182 / / /400表观密度（kg/）堆积密度(kg/）紧密密度(kg/)400表观密度（kg/）堆积密度(kg/）紧密密度(kg/)表观密度（kg/）堆积密度(kg/）紧密密度(kg/)。
混凝土配合比检测报告（2006）量认（鲁）字（R0009）号委托单位山东平安建设集团报告编号2008-HP-40 工程名称东方美郡东区小高层地下车库检测编号2008-HP-40-1 工程部位装饰抗渗等级/强度等级C30 砼种类普通混凝土坍落度30-50mm 检测依据JGJ55-2000 送样日期2008-4-17 环境条件温度22℃湿度73%检测日期2008-5-16 试验室地址长清区平安办事处驻地邮政编码250306检测内容材料情况材料名称水泥砂碎石石子2 水生产单位、产地济南世纪创新水泥有限公司泰安济南/ 饮用水品种等级规格普通水泥PO32.5黄中砂碎石5-25mm / 洁净主要技术指标实测结果/细度模数2.8 / / //含泥量（％）2.5含泥量（％）0.4含泥量（％）/ 材料名称掺和料外加剂1 外加剂2 生产单位、产地/ / /品种规格型号/ / /砼配合比每立方米材料用量（kg）水泥砂石子水掺和料外加剂1外加剂2 420 679 1174 152 / / /重量配合比 1 1.50 2.25 0.37 / / /水灰比养护方法坍落度（mm）砂率（％）7天强度（Mpa）28天强度（Mpa）抗渗、抗冻等级0.56 标养40 40 25.9 39.4 /检测说明1．本试验仅对见证来样负责。
2．本配比为常温干料设计。
3．见证人：张磊封样人：李吉国签发日期：2008-5-16济南市泉景建设工程检测有限公司混凝土配合比检测报告混凝土配比检测报告委托单位山东平安建设集团报告编号2007-HP-80工程名称东方美郡东区小高层地下车库检测编号2007-HP-80工程部位基础抗渗等级/强度等级C25 砼种类普通混凝土坍落度30-50mm检测依据JGJ55-2000 送样日期2007-10-25环境条件温度19℃湿度65%检测日期2007-10-26试验室地址长清区平安办事处驻地邮政编码250306检测内容材料情况材料名称水泥砂碎石石子2 水生产单位、产地章丘市第二水泥厂泰安济南/ 饮用水品种等级规格普通水泥PO32.5黄中砂碎石5-25mm / 洁净主要技术指标实测结果/细度模数2.9 / / //含泥量（％）1.5含泥量（％）0.2含泥量（％）/ 材料名称掺和料外加剂1 外加剂2 生产单位、产地/ / /品种规格型号/ / /砼配合比每立方米材料用量（kg）水泥砂石子水掺和料外加剂1外加剂2 387 677 1154 182 / / /重量配合比 1 1.75 2.98 0.47 / / /水灰比养护方法坍落度（mm）砂率（％）7天强度（Mpa）28天强度（Mpa）抗渗、抗冻等级0.47 标养40 37 22.3 33.5 /签发日期：2007-11-23济南市泉景建设工程检测有限公司混凝土配合比检测报告签发日期：2008-5-16济南市泉景建设工程检测有限公司瓷砖检验报告批准：校核：主检：检测单位：（盖章）签发日期：2007-05-14 普通混凝土用碎石、卵石检测报告400表观密度（kg/）堆积密度(kg/）紧密密度(kg/)批准：校核：主检：检测单位：（盖章）签发日期：2007-10-26济南市泉景建设工程检测有限公司普通混凝土用砂检测报告400表观密度（kg/）堆积密度(kg/）紧密密度(kg/)批准：校核：主检：检测单位：（盖章）签发日期：2007-10-26济南市泉景建设工程检测有限公司普通混凝土用碎石、卵石检测报告表观密度（kg/）堆积密度(kg/）紧密密度(kg/)批准：校核：主检：检测单位：（盖章）签发日期：2007-05-1济南市泉景建设工程检测有限公司。
混凝土配合比检测报告（2006）量认（鲁）字（R0009）号
签发日期：2008-5-16
济南市泉景建设工程检测有限公司混凝土配合比检测报告
混凝土配比检测报告
签发日期：2007-11-23
济南市泉景建设工程检测有限公司混凝土配合比检测报告
签发日期：2008-5-16
济南市泉景建设工程检测有限公司瓷砖检验报告
签发日期：2007-05-14 普通混凝土用碎石、卵石检测报告
400
表观密度（kg/）
堆积密度(kg/）
紧密密度(kg/)
签发日期：2007-10-26
济南市泉景建设工程检测有限公司
普通混凝土用砂检测报告
400
表观密度
（kg/）
堆积密度
(kg/）
紧密密度
(kg/)
签发日期：2007-10-26
济南市泉景建设工程检测有限公司普通混凝土用碎石、卵石检测报告
表观密度（kg/）堆积密度(kg/）紧密密度(kg/)
签发日期：2007-05-1
济南市泉景建设工程检测有限公司。

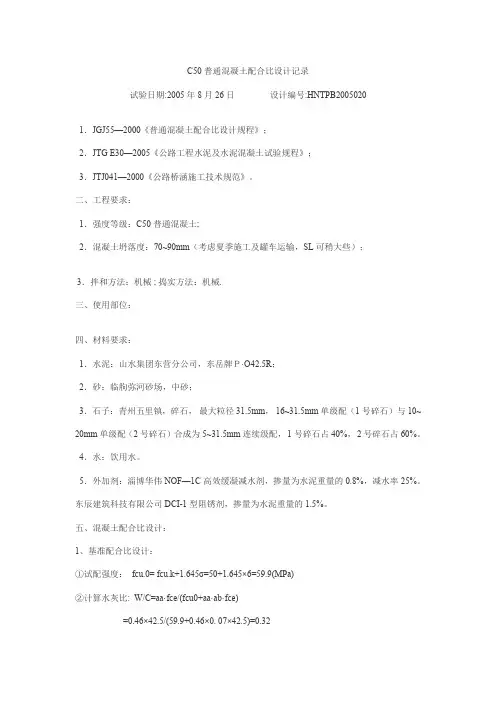

C50普通混凝土配合比设计记录试验日期:2005年8月26日设计编号:HNTPB20050201．JGJ55—2000《普通混凝土配合比设计规程》；2．JTG E30—2005《公路工程水泥及水泥混凝土试验规程》；3．JTJ041—2000《公路桥涵施工技术规范》。
二、工程要求：1．强度等级：C50普通混凝土;2．混凝土坍落度：70~90mm（考虑夏季施工及罐车运输，SL可稍大些）；3．拌和方法：机械 ; 捣实方法：机械.三、使用部位：四、材料要求：1．水泥：山水集团东营分公司，东岳牌Ｐ·O42.5R；2．砂：临朐弥河砂场，中砂；3．石子：青州五里镇，碎石，最大粒径31.5mm， 16~31.5mm单级配（1号碎石）与10~ 20mm单级配（2号碎石）合成为5~31.5mm连续级配， 1号碎石占40%， 2号碎石占60%。
4．水：饮用水。
5．外加剂：淄博华伟NOF—1C高效缓凝减水剂，掺量为水泥重量的0.8%，减水率25%。
东辰建筑科技有限公司DCI-1型阻锈剂，掺量为水泥重量的1.5%。
五、混凝土配合比设计：1、基准配合比设计：①试配强度： fcu.0= fcu.k+1.645σ=50+1.645×6=59.9(MPa)②计算水灰比: W/C=aa·fce/(fcu0+aa·ab·fce)=0.46×42.5/(59.9+0.46×0. 07×42.5)=0.32根据经验，水灰比取0.31，该水灰比符合规范要求，故W/C=0.31③计算用水量: mw0按经验选取205（kg/m3）掺高效减水剂0.8%，减水率25%，则mw0=205×（1－25%）=154 (kg/m3)④计算水泥用量: mc= mw0÷W/C=154÷0.31=497 (kg/m3)该水泥用量满足规范要求⑤计算减水剂用量：mj=497×0.8%=3.976(kg/m3)⑥计算阻锈剂用量：mz=497×1.5%=7.455(kg/m3)⑦计算砂率：βs0按经验选取36%⑧计算砂石重量，设混凝土密度为2460kg/m3。

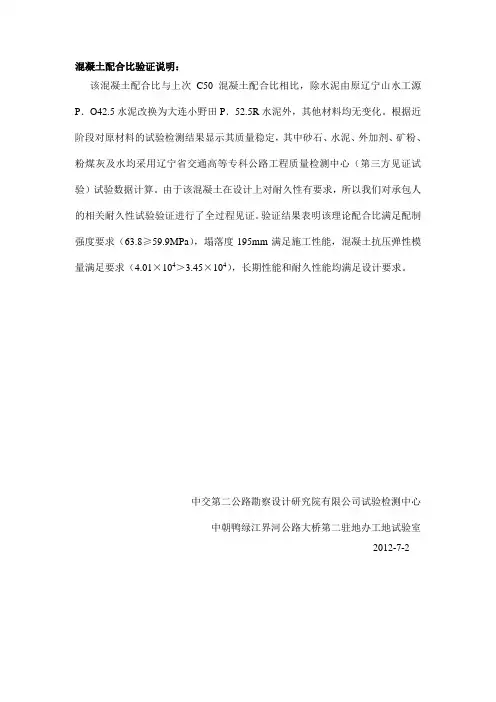

混凝土配合比验证说明：
该混凝土配合比与上次C50混凝土配合比相比，除水泥由原辽宁山水工源P．O42.5水泥改换为大连小野田P．52.5R水泥外，其他材料均无变化。
根据近阶段对原材料的试验检测结果显示其质量稳定，其中砂石、水泥、外加剂、矿粉、粉煤灰及水均采用辽宁省交通高等专科公路工程质量检测中心（第三方见证试验）试验数据计算。
由于该混凝土在设计上对耐久性有要求，所以我们对承包人的相关耐久性试验验证进行了全过程见证。
验证结果表明该理论配合比满足配制强度要求（63.8≥59.9MPa），塌落度195mm满足施工性能，混凝土抗压弹性模量满足要求（4.01×104＞3.45×104），长期性能和耐久性能均满足设计要求。
中交第二公路勘察设计研究院有限公司试验检测中心
中朝鸭绿江界河公路大桥第二驻地办工地试验室
2012-7-2。
