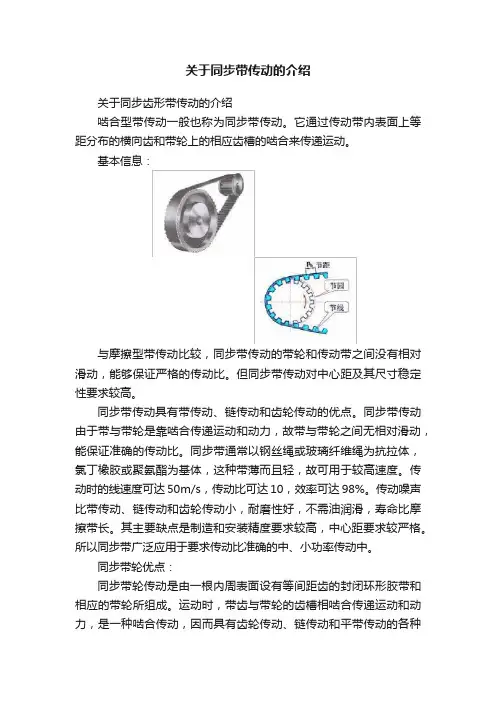

关于同步带传动的介绍关于同步齿形带传动的介绍啮合型带传动一般也称为同步带传动。
它通过传动带内表面上等距分布的横向齿和带轮上的相应齿槽的啮合来传递运动。
基本信息:与摩擦型带传动比较,同步带传动的带轮和传动带之间没有相对滑动,能够保证严格的传动比。
但同步带传动对中心距及其尺寸稳定性要求较高。
同步带传动具有带传动、链传动和齿轮传动的优点。
同步带传动由于带与带轮是靠啮合传递运动和动力,故带与带轮之间无相对滑动,能保证准确的传动比。
同步带通常以钢丝绳或玻璃纤维绳为抗拉体,氯丁橡胶或聚氨酯为基体,这种带薄而且轻,故可用于较高速度。
传动时的线速度可达50m/s,传动比可达10,效率可达98%。
传动噪声比带传动、链传动和齿轮传动小,耐磨性好,不需油润滑,寿命比摩擦带长。
其主要缺点是制造和安装精度要求较高,中心距要求较严格。
所以同步带广泛应用于要求传动比准确的中、小功率传动中。
同步带轮优点:同步带轮传动是由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮所组成。
运动时,带齿与带轮的齿槽相啮合传递运动和动力,是一种啮合传动,因而具有齿轮传动、链传动和平带传动的各种优点。
同步带按材质可分为氯丁橡胶加纤维绳同步带,聚氨酯加钢丝同步带,按齿的形目前主要分为梯形齿和圆弧齿两大类,按带齿的排布面又可分为单面齿同步带和双面齿同步带。
同步带传动具有准确的传动比,无滑差,可获得恒定的速比,可精密传动,传动平稳,能吸震,噪音小,传动速比范围大,一般可达1∶10,允许线速度可达50m/s,传动效率高,一般可达98℅―99℅。
传递功率从几瓦到数百千瓦。
结构紧凑还适用多轴传动,张紧力小,不需润滑,无污染,因而可在不允许有污染和工作环境较为恶劣的场合下正常工作。
同步带传动的类型:1、梯形齿同步带传动。
2、圆弧齿同步带传动。
同步带传动的应用:可允许在有污染和工作环境较为恶劣的场合下工作。
广泛应用于汽车、纺织、印刷包装设备、缝制设备、办公设备、激光雕刻设备、烟草、金融机具、舞台灯光、通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等领域。
各种同步带轮的计算公式全解
一、基本概念
1.同步带轮:同步带轮是一种机械连接件,它由一个圆柱形滚轮(又称为带轮)及一条连接带(带胶)组成。
它是一种重要的轴承类运动件,其主要功能是将动力、摩擦量传给带轮,通过带胶联结两点之间,实现不同机构的传动功能和平稳传动。
2.计算公式:同步带轮计算公式用于计算同步带轮的动力传递及滚动阻力,包括滚轮直径、轮芯直径、轮芯厚度和带胶宽度等元素。
二、同步带轮的计算公式
1.动力传递公式:
P=2πnT
其中,P为动力传递,单位为牛顿,n为滚轮的转速,单位为转/秒,T为带胶扭矩,单位为牛顿米。
2.滚动阻力公式:
F=2πnF
其中,F为滚动阻力,单位为牛顿,n为滚轮的转速,单位为转/秒,F为带胶张力,单位为牛顿米。
3.传动效率公式:
η=TP/FF
其中,η为传动效率,T为带胶扭矩,单位为牛顿米,P为动力传递,单位为牛顿,F为带胶张力,单位为牛顿米。
4.滚动阻力系数公式:
K=1/2πμ
其中,K为滚动阻力系数,μ为带胶的摩擦系数。
5.滚轮直径公式:
d = 2πdo/ T
其中,d为滚轮的直径,单位为毫米,do为轮芯的直径,单位为毫米。

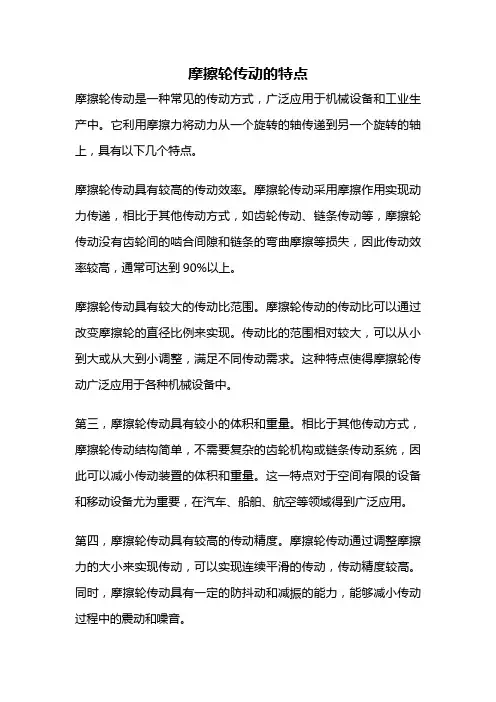

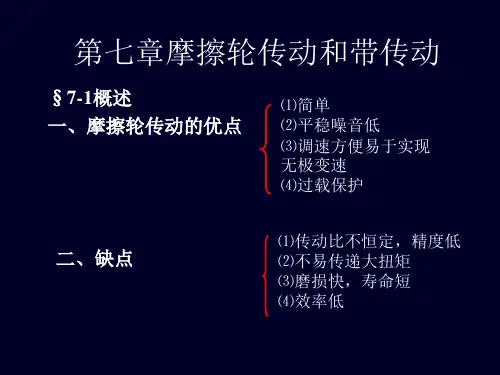

摩擦轮传动的特点摩擦轮传动是一种常见的传动方式,广泛应用于机械设备和工业生产中。
它利用摩擦力将动力从一个旋转的轴传递到另一个旋转的轴上,具有以下几个特点。
摩擦轮传动具有较高的传动效率。
摩擦轮传动采用摩擦作用实现动力传递,相比于其他传动方式,如齿轮传动、链条传动等,摩擦轮传动没有齿轮间的啮合间隙和链条的弯曲摩擦等损失,因此传动效率较高,通常可达到90%以上。
摩擦轮传动具有较大的传动比范围。
摩擦轮传动的传动比可以通过改变摩擦轮的直径比例来实现。
传动比的范围相对较大,可以从小到大或从大到小调整,满足不同传动需求。
这种特点使得摩擦轮传动广泛应用于各种机械设备中。
第三,摩擦轮传动具有较小的体积和重量。
相比于其他传动方式,摩擦轮传动结构简单,不需要复杂的齿轮机构或链条传动系统,因此可以减小传动装置的体积和重量。
这一特点对于空间有限的设备和移动设备尤为重要,在汽车、船舶、航空等领域得到广泛应用。
第四,摩擦轮传动具有较高的传动精度。
摩擦轮传动通过调整摩擦力的大小来实现传动,可以实现连续平滑的传动,传动精度较高。
同时,摩擦轮传动具有一定的防抖动和减振的能力,能够减小传动过程中的震动和噪音。
第五,摩擦轮传动具有较好的自锁性能。
摩擦轮传动的自锁性能较好,即在无外力作用下,传动装置能够保持稳定的位置。
这一特点使得摩擦轮传动在需要防止反转的场合得到广泛应用,如升降机、输送机等设备。
除了以上几个基本特点之外,摩擦轮传动还具有一些其他的特点。
例如,摩擦轮传动可以承受较大的负载和冲击载荷,适用于高负载和高冲击载荷的工况。
此外,摩擦轮传动还具有较好的温度适应性,能够在一定范围内适应不同的工作温度。
总结起来,摩擦轮传动具有高传动效率、大传动比范围、小体积和重量、高传动精度、良好的自锁性能等特点。
这些特点使得摩擦轮传动成为一种常用的传动方式,在各种机械设备和工业生产中起着重要的作用。
第5讲 摩擦轮传动与带传动学习目标及考纲要求1.理解摩擦轮传动与带传动的类型、工作原理及应用场合。
2.掌握带传动的主要参数的含义及带传动传动比的计算。
3.熟悉三角带的型号,了解其选用方法。
4.理解带传动的安装、调整及维护方法。
知识梳理一、摩擦轮传动的原理1.摩擦轮传动:利用两轮直接接触所产生摩擦力来传递运动和动力的一种机械传动。
2.传动条件和打滑条件传动条件:摩擦力矩﹥阻力矩打滑条件:摩擦力矩﹤阻力矩。
打滑时传动不正常的是从动轮,打滑是可以避免的。
3.增大摩擦力途径(见表1-5-1)表1-5-1 措 施 具 体 方 法增大正压力 安装弹簧或其他施力装置(只能适当加)。
增大摩擦因数一轮用钢或铸铁,另一轮工作表面粘上一层石棉、皮革、塑料、橡胶等。
轮面较软的作主动轮。
4.摩擦轮传动主要参数(见表1-5-2)表1-5-2 参 数计 算 公 式备 注传动比 摩擦轮传动的传动比指主动轮转速与从动轮转速之比,也等于它们直径的反比。
速度传动时如果两摩擦轮在接触处没有相对滑移,则两轮在该点的线速度相等,注意公式的单位。
中心距 2-21221d d a d d a =+=内接式:外接式:两轮中心的距离,注意是外接还是内接摩擦轮传动。
1221n D i n D ==100060n D v π=⨯二、摩擦轮传动的特点1.结构简单,使用维修方便,适用于近距离传动。
2.传动时噪声小,可在运转中变速、变向。
3.过载时,两轮接触处会打滑,因而可防止薄弱零件的损坏,起安全保护作用。
4.在两轮接触处有打滑现象,所以不能保持准确的传动比。
5.传动效率低,不宜传递较大的转矩,适用于高速、小功率传动。
三、摩擦轮传动类型外接圆柱式平行轴摩擦轮传动内接圆柱式外接圆锥式相交轴摩擦轮传动内接圆锥式圆柱平盘式四、带传动类型和工作原理1.带传动的类型(见表1-5-3)表1-5-3类型名称图形摩擦传动平带传动V带传动圆带传动啮合传动同步带传动2.带传动的工作原理带传动是利用带作为中间挠性件,依靠带与带轮之间的摩擦力或啮合来传递运动和(或)动力的。
