(完整版)半导体物理知识点及重点习题总结

基本概念题：第一章半导体电子状态1.1半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.2能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出 E-k 关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

1.2克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和 E-k 关系而提出的一维晶体的势场分布模型，如下图所示X克龙尼克—潘纳模型的势场分布利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出 E-k 关系。

由此得到的能量分布在 k 空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的 E-k 关B c n 系决定。

1.4 本征半导体既无杂质有无缺陷的理想半导体材料。

1.4 空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

第一章半导体中的电子状态1.分类说明半导体材料的晶格结构与结合特性。

答：金刚石结构特点：每个原子周围有四个最邻近的原子，组成一个正四面体结构，配位数是4. 夹角109°28′。

金刚石结构可以看成是两个面心立方晶包沿立方体的空间对角线相互位移四分之一对角线套构而成。

闪锌矿结构特点：双原子复式结构，它是由两类原子各自组成的面心立方晶胞沿立方体的空间对角线相互位移四分之一对角线套构而成。

以共价键为主，结合特性具有不同程度的离子性，称为极性半导体。

2.什么是电子共有化运动？原子中内层电子和外层电子参与共有化运动有何不同？答：原子组成晶体后，由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原子转移到相邻的原子上去。

因而，电子可以在整个晶体上运动。

因为个原子中相似壳层上的电子才有相同能量，电子只能在相似壳层上转移，因此共有化运动的产生是由于不同原子的相似壳层之间的交叠。

由于内外层交叠程度很不相同，所以只有最外层电子的共有化运动才显著。

3.说明能级分裂成能带的根本原因以及内外层能带有何不同？答：根本原因，当周围n个原子相互靠近时，每个原子中的电子除受到本身原子的势场作用外，还要受到其他原子的作用，其结果是每一个n度简并的能级都分裂为n个彼此相距很近的能级；·内壳层原来处于低能级，共有化运动很弱，能级分裂的很小，能带窄。

外壳层电子原来处于高能级，共有化运动显著，能带分裂的厉害，能带宽。

4.原子中的电子自由电子和晶体中电子受势场作用情况有何不同？自由电子和晶体中电子运动情况有何不同？答: 孤立原子中的电子是在该原子的核和其它电子的势场中运动，自由电子是在恒定为零的势场中运动，晶体中的电子是在严格周期性重复排列的势场中运动5.导体、半导体和绝缘体能带的区别？答：金属中，由于组成金属的原子中的价电子占据的能带是部分占满的，所以金属是良好的导电体。

绝缘体禁带宽度大，常温下激发到导带的电子很少，导电性差。

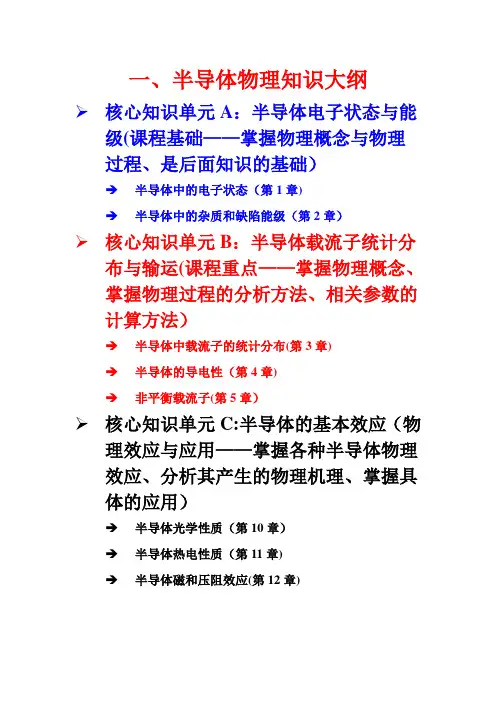

一、半导体物理知识大纲➢核心知识单元A：半导体电子状态与能级(课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章)→半导体中的杂质和缺陷能级（第2章）➢核心知识单元B：半导体载流子统计分布与输运(课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布(第3章)→半导体的导电性（第4章)→非平衡载流子(第5章）➢核心知识单元C:半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章)→半导体磁和压阻效应(第12章)二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要:本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaAs的能带结构。

在1.1节,半导体的几种常见晶体结构及结合性质。

（重点掌握）在1。

2节，为了深入理解能带的形成,介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念.(重点掌握）在1.3节，引入有效质量的概念.讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在1。

5节，介绍回旋共振测试有效质量的原理和方法。

(理解即可）在1.6节，介绍Si、Ge的能带结构.(掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构)及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge 和 GaAs 的能带结构。

在 1.1 节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在 1.3 节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。

（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

一、半导体物理知识大纲核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级（第2章）核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布（第3章）→半导体的导电性（第4章）→非平衡载流子（第5章）核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaAs的能带结构。

在1.1节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在1.3节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在1.6节，介绍Si、Ge的能带结构。

（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

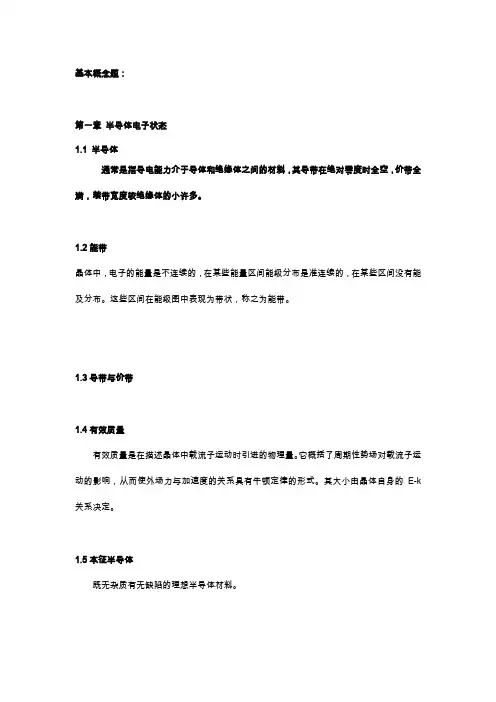

基本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.3导带与价带1.4有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

1.5本征半导体既无杂质有无缺陷的理想半导体材料。

1.6空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

它引起的假想电流正好等于价带中的电子电流。

1.7空穴是如何引入的，其导电的实质是什么？答：空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

这样引入的空穴，其产生的电流正好等于能带中其它电子的电流。

所以空穴导电的实质是能带中其它电子的导电作用，而事实上这种粒子是不存在的。

1.8 半导体的回旋共振现象是怎样发生的（以n型半导体为例）答案：首先将半导体置于匀强磁场中。

一般n型半导体中大多数导带电子位于导带底附近，对于特定的能谷而言，这些电子的有效质量相近，所以无论这些电子的热运动速度如何，它们在磁场作用下做回旋运动的频率近似相等。

当用电磁波辐照该半导体时，如若频率与电子的回旋运动频率相等，则半导体对电磁波的吸收非常显著，通过调节电磁波的频率可观测到共振吸收峰。

这就是回旋共振的机理。

1.9 简要说明回旋共振现象是如何发生的。

半导体样品置于均匀恒定磁场，晶体中电子在磁场作用下运动运动轨迹为螺旋线，圆周半径为r ，回旋频率为当晶体受到电磁波辐射时，在频率为 时便观测到共振吸收现象。

基本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.3导带与价带1.4有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k关系决定。

1.5本征半导体既无杂质有无缺陷的理想半导体材料。

1.6空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

它引起的假想电流正好等于价带中的电子电流。

1.7空穴是如何引入的，其导电的实质是什么？答：空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

这样引入的空穴，其产生的电流正好等于能带中其它电子的电流。

所以空穴导电的实质是能带中其它电子的导电作用，而事实上这种粒子是不存在的。

1.8 半导体的回旋共振现象是怎样发生的（以n型半导体为例）答案：首先将半导体置于匀强磁场中。

一般n型半导体中大多数导带电子位于导带底附近，对于特定的能谷而言，这些电子的有效质量相近，所以无论这些电子的热运动速度如何，它们在磁场作用下做回旋运动的频率近似相等。

当用电磁波辐照该半导体时，如若频率与电子的回旋运动频率相等，则半导体对电磁波的吸收非常显著，通过调节电磁波的频率可观测到共振吸收峰。

这就是回旋共振的机理。

1.9 简要说明回旋共振现象是如何发生的。

半导体样品置于均匀恒定磁场，晶体中电子在磁场作用下运动运动轨迹为螺旋线，圆周半径为r ，回旋频率为当晶体受到电磁波辐射时， 在频率为 时便观测到共振吸收现象。

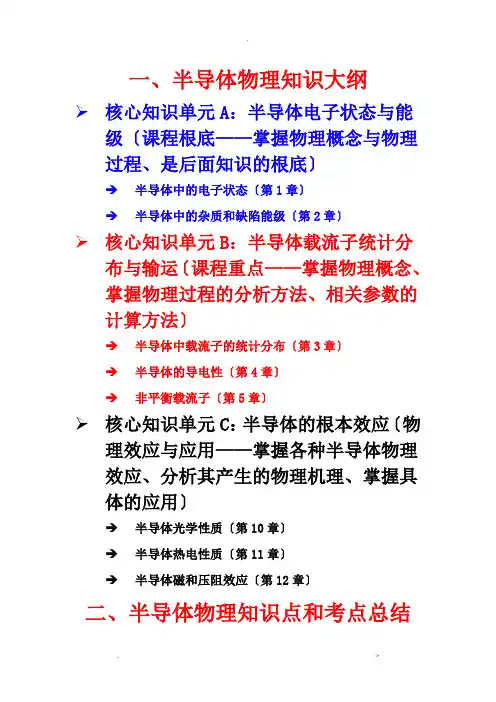

一、半导体物理知识大纲➢核心知识单元A：半导体电子状态与能级〔课程根底——掌握物理概念与物理过程、是后面知识的根底〕→半导体中的电子状态〔第1章〕→半导体中的杂质和缺陷能级〔第2章〕➢核心知识单元B：半导体载流子统计分布与输运〔课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法〕→半导体中载流子的统计分布〔第3章〕→半导体的导电性〔第4章〕→非平衡载流子〔第5章〕➢核心知识单元C：半导体的根本效应〔物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用〕→半导体光学性质〔第10章〕→半导体热电性质〔第11章〕→半导体磁和压阻效应〔第12章〕二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaAs的能带结构。

在1.1节，半导体的几种常见晶体结构及结合性质。

〔重点掌握〕在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此根底上引入本征激发的概念。

〔重点掌握〕在1.3节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

〔重点掌握〕在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

〔重点掌握〕在1.5节，介绍盘旋共振测试有效质量的原理和方法。

〔理解即可〕在1.6节，介绍Si、Ge的能带结构。

〔掌握能带结构特征〕在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。

〔掌握能带结构特征〕本章重难点：重点：1、半导体硅、锗的晶体结构〔金刚石型结构〕及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

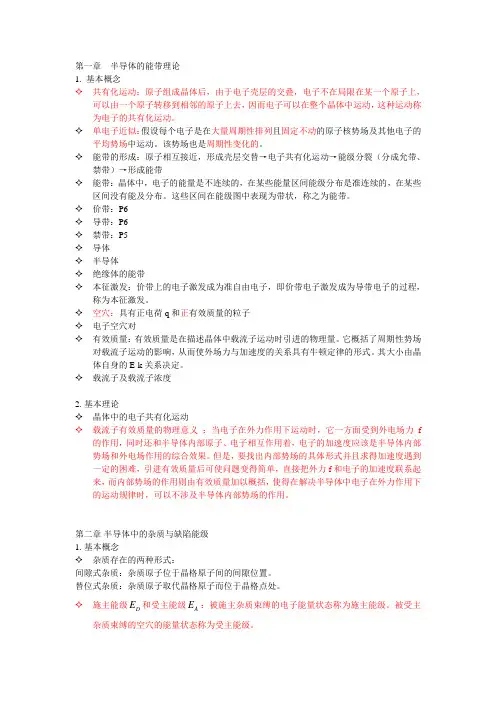

第一章 半导体的能带理论1. 基本概念✧ 共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不在局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因而电子可以在整个晶体中运动，这种运动称为电子的共有化运动。

✧ 单电子近似：假设每个电子是在大量周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。

该势场也是周期性变化的。

✧ 能带的形成：原子相互接近，形成壳层交替→电子共有化运动→能级分裂（分成允带、禁带）→形成能带✧ 能带：晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

✧ 价带：P6✧ 导带：P6✧ 禁带：P5✧ 导体✧ 半导体✧ 绝缘体的能带✧ 本征激发：价带上的电子激发成为准自由电子，即价带电子激发成为导带电子的过程，称为本征激发。

✧ 空穴：具有正电荷q 和正有效质量的粒子✧ 电子空穴对✧ 有效质量：有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

✧ 载流子及载流子浓度2. 基本理论✧ 晶体中的电子共有化运动✧ 载流子有效质量的物理意义 ：当电子在外力作用下运动时，它一方面受到外电场力f的作用，同时还和半导体内部原子、电子相互作用着，电子的加速度应该是半导体内部势场和外电场作用的综合效果。

但是，要找出内部势场的具体形式并且求得加速度遇到一定的困难，引进有效质量后可使问题变得简单，直接把外力f 和电子的加速度联系起来，而内部势场的作用则由有效质量加以概括，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

第二章 半导体中的杂质与缺陷能级1. 基本概念✧ 杂质存在的两种形式：间隙式杂质：杂质原子位于晶格原子间的间隙位置。

替位式杂质：杂质原子取代晶格原子而位于晶格点处。

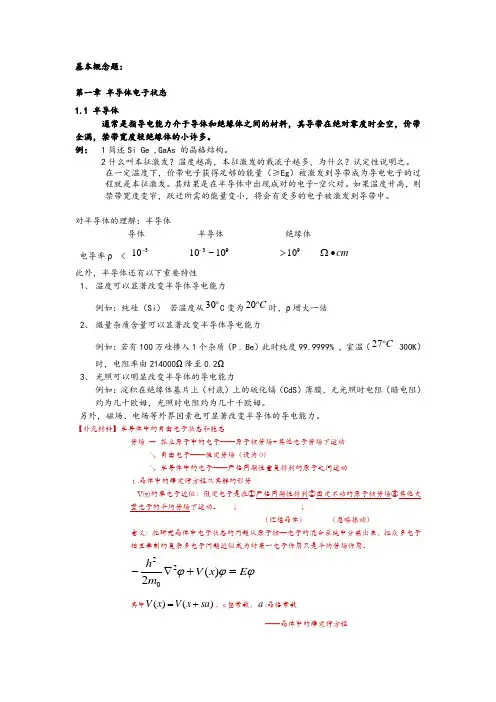

基本概念题：第一章 半导体电子状态 1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

例： 1简述Si Ge ,GaAs 的晶格结构。

2什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

在一定温度下，价带电子获得足够的能量（≥Eg ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

对半导体的理解：半导体导体 半导体 绝缘体电导率ρ <310- 9310~10- 910> cm ∙Ω此外，半导体还有以下重要特性1、 温度可以显著改变半导体导电能力例如：纯硅（Si ） 若温度从 30C 变为C 20时，ρ增大一倍 2、 微量杂质含量可以显著改变半导体导电能力例如：若有100万硅掺入1个杂质（P . Be ）此时纯度99.9999% ，室温（C27 300K ）时，电阻率由214000Ω降至0.2Ω3、 光照可以明显改变半导体的导电能力例如：淀积在绝缘体基片上（衬底）上的硫化镉（CdS ）薄膜，无光照时电阻（暗电阻）约为几十欧姆，光照时电阻约为几十千欧姆。

另外，磁场、电场等外界因素也可显著改变半导体的导电能力。

【补充材料】半导体中的自由电子状态和能态势场 → 孤立原子中的电子——原子核势场+其他电子势场下运动 ↘ 自由电子——恒定势场（设为0）↘ 半导体中的电子——严格周期性重复排列的原子之间运动 ⅰ.晶体中的薛定谔方程及其解的形势V(x)的单电子近似：假定电子是在①严格周期性排列②固定不动的原子核势场③其他大量电子的平均势场下运动。

↓ ↓（理想晶体） （忽略振动）意义：把研究晶体中电子状态的问题从原子核—电子的混合系统中分离出来，把众多电子相互牵制的复杂多电子问题近似成为对某一电子作用只是平均势场作用。

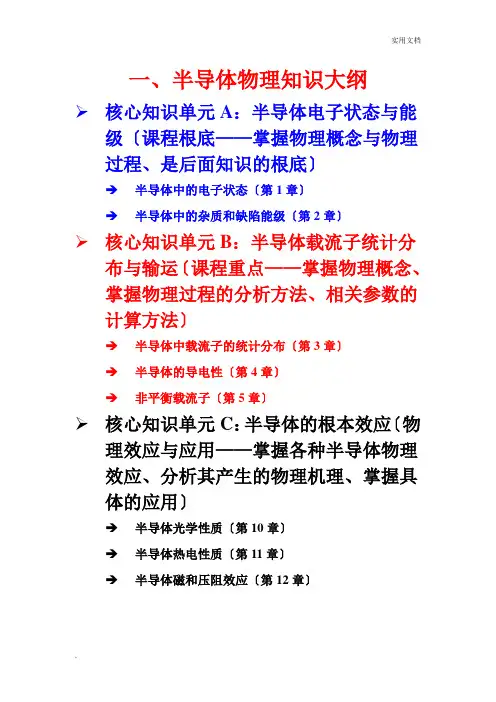

一、半导体物理知识大纲➢核心知识单元A：半导体电子状态与能级〔课程根底——掌握物理概念与物理过程、是后面知识的根底〕→半导体中的电子状态〔第1章〕→半导体中的杂质和缺陷能级〔第2章〕➢核心知识单元B：半导体载流子统计分布与输运〔课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法〕→半导体中载流子的统计分布〔第3章〕→半导体的导电性〔第4章〕→非平衡载流子〔第5章〕➢核心知识单元C：半导体的根本效应〔物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用〕→半导体光学性质〔第10章〕→半导体热电性质〔第11章〕→半导体磁和压阻效应〔第12章〕二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体构造，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaAs的能带构造。

在1.1节，半导体的几种常见晶体构造及结合性质。

〔重点掌握〕在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进展比拟，在此根底上引入本征激发的概念。

〔重点掌握〕在1.3节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

〔重点掌握〕在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

〔重点掌握〕在1.5节，介绍盘旋共振测试有效质量的原理和方法。

〔理解即可〕在1.6节，介绍Si、Ge的能带构造。

〔掌握能带构造特征〕在1.7节，介绍Ⅲ-Ⅴ族化合物的能带构造，主要了解GaAs的能带构造。

〔掌握能带构造特征〕本章重难点：重点：1、半导体硅、锗的晶体构造〔金刚石型构造〕及其特点；三五族化合物半导体的闪锌矿型构造及其特点。

半导体物理知识点及重点习题总结半导体物理是现代电子学中的重要领域，涉及到半导体材料的电学、热学和光学等性质，以及半导体器件的工作原理和应用。

本文将对半导体物理的一些重要知识点进行总结，并附带相应的重点习题，以帮助读者更好地理解和掌握相关知识。

一、半导体材料的基本性质1. 半导体材料的能带结构半导体材料的能带结构决定了其电学性质。

一般而言，半导体材料具有禁带宽度，可以分为导带（能量较高）和价带（能量较低）。

能量在禁带内的电子处于被限制的状态，称为束缚态，能量在导带中的电子可以自由移动，称为自由态。

2. 掺杂和杂质掺杂是将少量的杂质原子引入纯净的半导体材料中，以改变其导电性质。

掺入价带原子的称为施主杂质，掺入导带原子的称为受主杂质。

施主杂质会增加导电子数，受主杂质会增加载流子数。

3. P型和N型半导体掺入施主杂质的半导体为P型半导体，施主杂质的电子可轻易地跳出束缚态进入导带，形成载流子。

掺入受主杂质的半导体为N型半导体，受主杂质的空穴可轻易地跳出束缚态进入价带，形成载流子。

二、PN结和二极管1. PN结的形成和特性PN结是P型和N型半导体的结合部分，形成的原因是P型半导体中的空穴与N型半导体中的电子发生复合。

PN结具有整流作用，使得电流在正向偏置时能够通过，而在反向偏置时被阻止。

2. 二极管的工作原理二极管是基于PN结的器件，正向偏置时，在PN结处形成正电压，使得电子流能够通过。

反向偏置时，PN结处形成反电压，使得电流无法通过。

3. 二极管的应用二极管广泛用于整流电路、电压稳压器、振荡器和开关等领域。

三、晶体管和放大器1. 晶体管的结构和工作原理晶体管是一种三端器件，由三个掺杂不同的半导体构成。

其中，NPN型晶体管由N型掺杂的基区夹在两个P型掺杂的发射极和集电极之间构成。

PNP型晶体管的结构与之类似。

晶体管的工作原理基于控制发射极和集电极之间电流的能力。

2. 放大器和放大倍数晶体管可以作为放大器来放大电信号。

一、半导体物理知识大纲核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级（第2章）核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布（第3章）→半导体的导电性（第4章）→非平衡载流子（第5章）核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaAs的能带结构。

在1.1节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在1.3节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在1.6节，介绍Si、Ge的能带结构。

（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

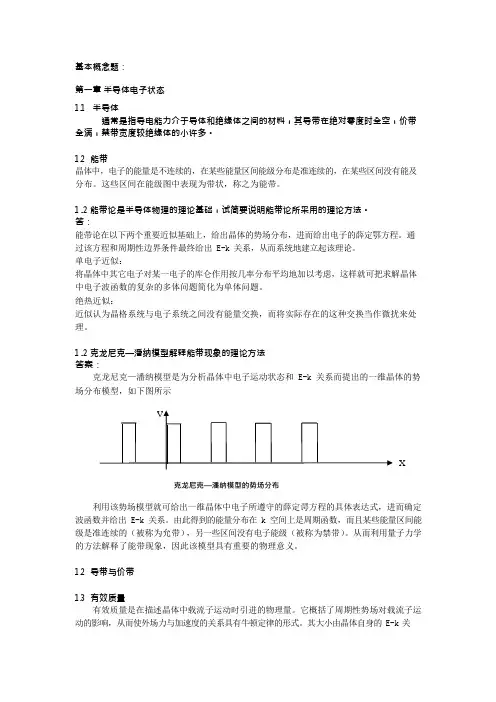

半导体物理知识点及重点习题总结Document number：NOCG-YUNOO-BUYTT-UU986-1986UT基本概念题：第一章半导体电子状态半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和E-k关系而提出的一利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。

由此得到的能量分布在k空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

导带与价带有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

本征半导体既无杂质有无缺陷的理想半导体材料。

空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

一、半导体物理知识大纲➢核心知识单元A：半导体电子状态与能级(课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章)→半导体中的杂质和缺陷能级(第2章）➢核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布（第3章)→半导体的导电性（第4章)→非平衡载流子（第5章)➢核心知识单元C:半导体的基本效应(物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构,引入了空穴散射的概念。

最后,介绍了Si、Ge 和GaAs的能带结构。

在1。

1节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在1。

2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较,在此基础上引入本征激发的概念。

(重点掌握）在1.3节，引入有效质量的概念.讨论半导体中电子的平均速度和加速度。

(重点掌握)在1。

4节,阐述本征半导体的导电机构，由此引入了空穴散射的概念,得到空穴的特点。

（重点掌握)在1。

5节,介绍回旋共振测试有效质量的原理和方法。

（理解即可）在1。

6节，介绍Si、Ge的能带结构。

(掌握能带结构特征）在1。

7节，介绍Ⅲ-Ⅴ族化合物的能带结构,主要了解GaAs的能带结构。

（掌握能带结构特征）本章重难点:重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
