液化气脱硫醇不同工艺技术及设备比较110322

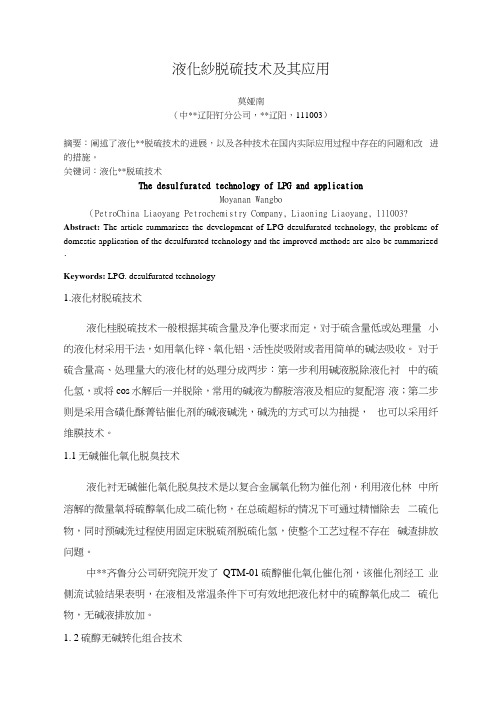

液化紗脱硫技术及其应用莫娅南（中**辽阳钉分公司，**辽阳，111003）摘要：阐述了液化**脱硫技术的进展，以及各种技术在国内实际应用过程中存在的问题和改进的措施。

关键词：液化**脱硫技术The desulfuratcd technology of LPG and applicationMoyanan Wangbo（PetroChina Liaoyang Petrochemistry Company, Liaoning Liaoyang, 111003? Abstract: The article summarizes the development of LPG desulfurated technology, the problems of domestic application of the desulfurated technology and the improved methods are also be summarized ・Keywords: LPG. desulfurated technology1.液化材脱硫技术液化桂脱硫技术一般根据其硫含量及净化要求而定，对于硫含量低或处理量小的液化材采用干法，如用氧化锌、氧化铝、活性炭吸附或者用简单的碱法吸收。

对于硫含量高、处理量大的液化材的处理分成两步：第一步利用碱液脱除液化衬中的硫化氢，或将cos水解后一并脱除，常用的碱液为醇胺溶液及相应的复配溶液；第二步则是采用含磺化酥菁钻催化剂的碱液碱洗，碱洗的方式可以为抽提，也可以采用纤维膜技术。

1.1无碱催化氧化脱臭技术液化衬无碱催化氧化脱臭技术是以复合金属氧化物为催化剂，利用液化林中所溶解的微量氧将硫醇氧化成二硫化物，在总硫超标的情况下可通过精憎除去二硫化物，同时预碱洗过程使用固定床脱硫剂脱硫化氢，使整个工艺过程不存在碱渣排放问题。

中**齐鲁分公司研究院开发了QTM-01硫醇催化氧化催化剂，该催化剂经工业侧流试验结果表明，在液相及常温条件下可有效地把液化材中的硫醇氧化成二硫化物，无碱液排放加。

液化气脱硫工艺技术分析作者：才涛来源：《科学与财富》2019年第16期摘要：在液化气石油化工生产中，脱硫工艺是一项重要技术应用，对于提高液化气生产质量及降低液化气使用环境污染问题具有重要意义。

本文对液化气脱硫工艺技术进行了探讨，旨在促进液化气脱硫工艺技术的发展，降低液化气含硫量，是现实社会经济与环境保护效益的共同发展。

关键词：液化气；脱硫工艺；脱硫醇液化石油气生产在社会经济发展中有着重要作用，但其在促进经济发展的同时，也带来较为严重的空气污染问题，尤其是液化石油气中硫物质的存在，如果不加以处理对环境带来的影响是非常大的。

随着社会环保意识的不断增强，国家对液化气中含硫量也有了更高要求，在这种形势下，液化气脱硫工艺技术应用受到进一步重视，如何不断优化脱硫工艺技术以在确保液化石油气质量的基础上降低含硫量成为了社会高度关注和不断探究的一个重要课题。

一、液化气脱硫必要性分析液化石油气中含有一定量的硫化氢、硫醇、羰基硫等成分，这些成分的存在不仅给液化气加工造成影响，而且在环境污染方面危害也较大。

液化气中硫化物超标就会出现产品异味、催化剂中毒等问题，因此为确保液化气加工过程安全性及降低化工生产对环境造成的影响，加强脱硫工艺技术应用具有非常大的必要性和重要性。

二、液化气脱硫工艺技术（一）液化气脱硫化氢工艺液化石油气中硫化氢是硫存在的一种主要形式，也是液化气脱硫工艺技术应用目的的一个重要方面。

目前液化气脱硫化氢主要有干法脱硫与湿法脱硫两种工艺。

干法脱硫主要是通过利用固体吸附剂的媳妇作用来达到脱出硫化氢的目的，氧化铁、氧化锌及活性炭等是常用的固体吸附剂。

这种工艺虽然操作比较简单，但是只能应用于含有少量硫化氢气体处理中，对于硫化氢含量较大的砌体并不适用，脱硫效果也并不理想。

湿法脱硫工艺是与干法相对的一种脱硫化氢技术，主要利用液体吸收剂对液化气气中硫化氢进行洗涤脱出，包括物理吸收法、直接氧化法及胺溶剂化学吸收法，其中胺法占据主要地位。

脱硫工艺技术对比脱硫工艺技术是指将燃煤电厂或锅炉排放的硫化物进行减排的技术方法。

目前常见的脱硫工艺技术包括湿法脱硫和干法脱硫两种。

下面将对这两种脱硫工艺技术进行对比。

湿法脱硫是一种利用化学反应将SO2转化为硫酸盐的方法。

这种技术主要包括石灰石石膏法、石灰浆喷雾吸收法和海水脱硫法等。

其中石灰石石膏法是最常用的湿法脱硫技术。

这种方法是将石灰石与SO2气体反应生成硫酸钙，然后再通过过滤的方式分离出硫酸盐。

湿法脱硫技术具有脱硫效率高、操作稳定等优点，但是其缺点是投资大、设备体积大、能耗高。

干法脱硫是一种通过化学吸附或物理吸附的方式将SO2气体去除的技术。

这种技术主要包括活性炭吸附法、电吸附法和干式法等。

其中活性炭吸附法是最常用的干法脱硫技术。

这种方法是将煤炭燃烧产生的SO2经过活性炭吸附，使其转化为硫酸盐。

干法脱硫技术具有投资小、装置简单等优点，但是其缺点是脱硫效率低、处理能力有限。

对比来看，湿法脱硫技术相较于干法脱硫技术在脱硫效率和稳定性上更有优势。

湿法脱硫技术通过化学反应将SO2转化为硫酸盐，脱硫效率可以达到90%以上，而干法脱硫技术的脱硫效率一般在70%左右。

此外，湿法脱硫技术操作相对稳定，适用范围广，可以适应不同燃煤电厂或锅炉的需求。

然而，湿法脱硫技术也存在一些问题。

首先是投资成本高，设备体积大，需要占用较多的空间。

其次是能耗高，需要大量的能源来进行操作。

另外，湿法脱硫技术还会产生大量的废水和废渣，对环境造成一定的污染。

干法脱硫技术相较于湿法脱硫技术在投资成本和能耗方面具有优势。

干法脱硫技术投资成本相对较低，适用于一些投资有限的企业。

同时，干法脱硫技术使用的能源相对较少，节省了能源成本。

然而，干法脱硫技术的脱硫效率相对较低，不能达到湿法脱硫技术的脱硫效果。

此外，干法脱硫技术对煤种的适应性较差，处理能力有限。

因此，在选择脱硫工艺技术时，需要综合考虑各种因素，选择最合适的技术方案。

综上所述，在湿法脱硫技术和干法脱硫技术之间进行对比，可以发现每种技术都有自己的优势和劣势。

几种脱硫工艺的比较烟气脱硫经过了近30年的发展已经成为一种成熟稳定的技术，在世界各国的燃煤电厂中各种类型的烟气脱硫装置已经得到了广泛的应用。

烟气脱硫技术是控制SO2和酸雨的有效手段之一，根据脱硫工艺脱硫率的高低，可以分为高脱硫率工艺、中等脱硫率工艺和低脱硫率工艺；最常用是按照吸收剂和脱硫产物的状态进行分类可以分为三种：湿法烟气脱硫、半干法烟气脱硫和干法烟气脱硫。

1) 干法烟气脱硫工艺是采用吸收剂进入吸收塔，脱硫后所产生的脱硫副产品是干态的工艺流程，干法脱硫技术与湿法相比具有投资少、占地面积小、运行费用低、设备简单、维修方便、烟气无需再热等优点，但存在着钙硫比高、脱硫反应速度慢，设备庞大，脱硫效率低、副产物不能商品化等缺点。

干法烟气脱硫技术中，炉内喷钙优点同样有无污水和废酸排放，设备腐蚀小，净化后烟气烟温高，利于烟囱排放扩散，投资省占地少易于国产化等。

但是也有比较明显的缺点，它只适合煤种含硫量《2%，脱硫率低，脱硫率大概只有70%－90%，不能适应目前对SO2的排放限制越来越严的环保要求。

与常规煤粉炉相比，由于脱硫剂的加入和增湿活化的使用，会对锅炉的运行产生一定影响，比如结灰结渣，对锅炉受热面的磨损加重，也使锅炉效率降低。

该技术还需要改动锅炉，这些都会影响锅炉的运行。

对现有的除尘器也产生了响，由于灰量增加，除尘器效率应提高。

2) 半干法烟气脱硫工艺是采用吸收剂以浆液状态进入吸收塔（洗涤塔），脱硫后所产生的脱硫副产品是干态的工艺流程。

常见的半干法烟气脱硫技术主要包括循环悬浮式半干法、喷雾干燥法、炉内喷钙尾部增湿脱硫工艺等。

其中循环悬浮式半干法烟气脱硫技术较为成熟，应用也较为广泛。

3) 湿法烟气脱硫（FGD）的基本原理是碱性物质吸收并固定酸性的二氧化硫。

主要有两种方法，一种是石灰石（碳酸钙），即钙法；一种是氨，即氨法。

钙法烟气脱硫工艺是采用石灰石（碳酸钙）洗涤SO2烟气以脱除SO2。

钙法烟气脱硫技术以其脱硫效率较高、适应范围广、钙硫比低、技术成熟、副产物石膏可做商品出售等优点成为世界上占统治地位的烟气脱硫方法。

液化气脱硫工艺现状分析液化气脱硫工艺是指对液化石油气中的硫化氢进行脱除的工艺。

随着环保意识的增强和对环境污染的重视，液化气脱硫工艺在化工领域中变得越来越重要。

本文将对液化气脱硫工艺的现状进行分析，并对其发展趋势进行展望。

一、液化气脱硫工艺的主要方法液化气中的硫化氢是一种有害的气体，不但对人体健康造成危害，而且还会对大气环境造成污染。

对液化气脱硫的要求越来越高。

目前，液化气脱硫主要采用以下几种工艺方法：1. 化学吸收法：化学吸收法是通过将液化气通入含有分散在其中的化学吸收剂的吸收器中，利用吸收剂与气体中的硫化氢发生化学反应，从而将硫化氢从气体中脱除。

常用的吸收剂有醇胺、乙二胺等。

化学吸收法能够将硫化氢脱除率达到较高水平，但是需要消耗大量的吸收剂，并且在后续的再生过程中也需要投入大量的能源，造成了一定的能源浪费。

2. 生物脱硫法：生物脱硫法是指利用一些特定微生物对液化气中的硫化氢进行生物氧化反应，从而将硫化氢转化为硫酸盐或者硫，达到脱硫的目的。

生物脱硫法具有脱硫效率高、耗能低、对环境友好等优点，但是存在微生物生长慢、对气体成分要求高、操作复杂等缺点。

3. 传质脱硫法：传质脱硫法是指利用气液两相之间的传质作用，将液化气中的硫化氢传送到液相中去。

传质脱硫法的工艺简单、操作方便、成本较低，但是脱硫效率和适用范围相对较窄。

上述方法各有优缺点，并且适用于不同的工艺条件和需要。

在实际工程中，常常会根据具体情况选择合适的液化气脱硫工艺方法，或者进行工艺的组合应用。

随着对环境保护的要求日益提高，液化气脱硫工艺在制气、天然气液化、LPG储罐、地下储罐以及分装装置等领域中得到了广泛应用。

在我国，液化气脱硫工艺的现状包括以下几个方面：1. 技术水平不断提高：近年来，我国在液化气脱硫工艺方面的技术水平不断提高，大量技术装备和工艺设备逐步更新升级。

在传质脱硫、化学吸收脱硫、生物脱硫等方面都取得了一定的突破和进展。

2. 成本不断降低：随着液化气脱硫工艺技术的进步和成熟，其成本不断降低。

各种脱硫技术方法的比较半干法烟气脱硫系统一、半干法脱硫工艺1、介绍1997年ABB低投资烟气脱硫（FGD）技术方面的开发工作得到了广泛的报道。

这种技术将低投资与优良的性能巧妙地结合，是针对亚洲和东欧的新兴市场开发的。

采用这种脱硫技术，不管燃料中的含硫量是多少，脱硫效率都有可能达到90%以上，此外，该系统适合于已有项目的改造，它的占地面积小。

干法烟气脱硫技术常被忽略的一个主要特点是它在不增加投资的情况下提高了除尘效率。

从干法烟气脱硫系统排出的烟气可不经加热，通过已有的烟囱排出。

2、半干法工艺过程半干法工艺是利用含有石灰（氧化钙）的干燥剂或干燥的消石灰（氢氧化钙）吸收二氧化硫的，这两种吸收剂都可使用，也可以使用含适当碱性的飞灰。

任何干法烟气脱硫工艺中，关键的控制参数都是反应区内，即反应器及其后的除尘器内的烟气温度。

在相对湿度为40%至50%时，消石灰活性增强，能够非常有效地吸收二氧化硫。

烟气的相对湿度是利用给烟气内喷水的方法提高的。

在传统的干法烟气脱硫工艺中，水和石灰是以浆液的状态（不论是否循环）注入烟气的，但水分布在粉料微粒的表面，水在其中的含量仅占百分之几。

这样，吸收剂的循环量比传统干法烟气脱硫要高得多。

即，用于蒸发的表面积非常大。

进入烟气的粉料的干燥时间非常短，所以它可以采用比传统喷雾干燥技术小得多的反应器。

提高了烟气的相对湿度，足以在典型的干法脱硫操作温度或高于饱和温度10℃~20℃（实践中这一温度范围是65℃~75℃）激活石灰吸收剂二氧化硫。

水在增湿搅拌机中加入吸收剂，然后才注入烟气。

半干法技术的独到之处是所有的循环吸收剂都要在搅拌机中增湿，这样做，可以最大限度的利用循环吸收剂。

经过活化和干燥之后，烟气中干燥的循环粉料在高效的除尘器，最好是袋式除尘器中被分离出来，进入搅拌机，补充石灰也是在这里加入的。

注入搅拌机的水量要保证恒定的烟出口温度。

控制系统以烟气的出入口温度为基础，以烟气量为辅助，采用前馈信号控制，并有反馈微调。

炼油厂.双脱总硫.一体技术 ULH 工艺
适用于那些装置
1、炼油厂的干气、各类液化气脱H2S、脱硫醇同时脱非硫醇性硫装置
2、硫磺尾气脱硫包括有机硫
ULH技术解决哪些难题
1、液化气脱硫精度：脱除羰基硫、硫醚等所有有机硫，总硫从现在的40-70mg/m3降低到 5-15 mg/m3 ；把MDEA升级到UDS复合胺液、胺洗塔不用改。

胺液再生时有机硫能完全再生出来，并随 H2S 去硫磺。

这是国内目前唯一工业化的技术。

2、焦化液化气脱硫醇和总硫，无需碱洗，从源头消除碱渣和尾气
3、同时可以解决干气脱总硫，使得烟气硫不超标。

4、硫磺尾气脱硫：使得烟气中的二氧化硫从100-160mg/m3降低到40-80mg/m3
5、可在高浓度40%左右运行，提高脱硫负荷15-20%，在不改造设备和工艺流程前提下。

干气液化气脱硫脱硫醇工艺讲解干气、液化气-脱硫、脱硫醇操作讲义 2.4.1. 脱硫岗位的任务(1) 利用化学吸收原理将干气及液化气中的硫化氢吸收下来，使干气及液化气中硫化氢含量达到质量要求。

(2) 采用预碱洗脱硫化氢及催化剂碱液抽提催化氧化脱硫醇工艺，将液化气中的硫化氢及硫醇脱除。

(3) 负责维护本岗位所属设备、仪表、电气可靠好用，保证安全生产。

(4) 严格遵守巡回检查制度，定时、定点对室内、外仪表进行对照，保证平稳生产。

(5) 优化操作，努力降低能耗及剂耗。

2.4.2. 脱硫岗位操作要点(1) 操作中发生超温、超压以及停水、电、汽、风等不正常现象，岗位要根据具体情况果断及时地进行处理，严防事故扩大。

(2) 严格按照工艺卡片规定控制好各塔压力、温度以及液、界位。

(3) 正常生产运行时，严防设备受憋、超压，串压，做到安全第一。

2.4.3. 净化干气硫化氢含量的控制控制目标:指令值范围内控制范围:?3,(V/V)相关参数:原料温度;原料量;脱硫塔压力;贫液量;溶剂贫液中硫化氢含量;贫液入塔温度控制方式:正常情况下，净化后的干气及液化气硫化氢含量由溶剂量的大小来控制。

正常调整:影响因素调整方法 1.贫液浓度的变化联系硫磺装置提高溶剂浓度 2.溶剂贫液量的变化加大贫液量 3.溶剂再生效果差，溶剂贫液中硫化氢联系降低贫液中的硫化氢含量含量高4.贫液入塔温度的变化联系控制好贫液温度5.原料温度的变化适当降低原料温度6.原料中的硫化氢含量的变化原料中硫化氢含量增加，可以提高溶剂量或联系厂调度提高溶液浓度 7.原料量的变化原料量增加，相应增加溶剂量 8.脱硫塔压力的变化提高脱硫塔压力The innovative city plan a: innovative city of City, comprehensively promote the implementation of national innovation pilot city, according to the Ministry of science and technology, on the sea of province "agreed as a national innovation pilot city of the little letter2.4.4. 干气脱硫塔压力的控制控制范围: 0.85-0.95MPa控制目标:正常操作中干气脱硫塔顶压力应控制在上述范围内，保证干气质量合格相关参数:高压瓦斯管网压力控制方式:干气脱硫塔压力由压控阀控制，通过控制干气出装置流量来控制干气脱硫塔压力正常调整:影响因素调整方法干气量的变化联系稳定岗位控制干气来量平稳高压瓦斯管网压力的变化联系调度瓦斯管网撤压仪表失灵仪表失灵，及时改手动或副线控制，联系仪表工处理异常处理:现象影响因素处理方法及时联系厂调度撤瓦斯管网压力，紧急时可以通瓦斯管网憋压过安全阀付线临时泄压塔压力升高，压力处理量突然大幅平稳处理量上限报警度增加仪表失灵，及时改手动或副线控制，联系仪表工压控阀失灵全关处理若原料干气中断，停止接受原料，及时关闭净化焦化部分故障或干气出装置阀，当稳定系统压力低于本系统时，干气中断，塔压力气压机故障，引起及时关闭稳定干气来的手阀，以保证系统内压力，下降干气中断维持溶剂循环和催化剂碱液循环，随时准备接受原料 2.4.5. 干气脱硫塔液位的控制控制范围: 45%?5%控制目标:正常操作中干气脱硫塔底液位应控制在上述范围内，保证平稳操作相关参数:干气脱硫塔压力，贫液循环量，富液闪蒸控制方式:干气脱硫塔底液位由液控阀控制，通过控制富液流量来控制干气脱硫塔液位正常调整:影响因素调整方法液面指示失灵联系仪表处理，加强现场液位指示的检查富液进料量突然增大，后稳定贫液量，加大富液到闪蒸罐量路不十分畅通干气脱硫塔压力波动稳定压力2etterto the Ministry of science and technology, on the sea of province "agreed as a national innovation pilot city of the little lity plan a: innovative city of City, comprehensively promote theimplementation of national innovation pilot city, according The innovative c异常处理:现象影响因素处理方法前路压力迅速上升，干气胺液回收干气脱硫塔液位器液位迅速上升甚过高，或没过干气通知厂调度并及时将干气切出脱硫装置至干气分液罐液位进口迅速上升2.4.6. 液化气脱硫抽提塔压力的控制控制范围: 1.40-1.50MPa控制目标:正常操作中液化气脱硫塔顶压力应控制在上述范围内，保证液化气硫醇含量合格相关参数:液化气流量，液化气与碱洗沉降罐压力，贫液进塔温度控制方式:干气脱硫塔压力由压控阀控制，通过控制干气出装置流量来控制干气脱硫塔压力正常调整:影响因素调整方法液化气量的变化联系稳定岗位控制液化气来量平稳液化气罐区系统故障憋压联系调度泄压仪表失灵仪表失灵，及时改手动或副线控制，联系仪表工处理液化气温度、溶剂温度的控制好液化气入脱硫温度和溶剂温度变化异常处理:现象影响因素处理方法后部憋压及时联系后部撤压，如果是脱硫醇系统问题紧急时可以通过安全阀付线临时泄压塔压力升高，压力处理量突然大幅平稳处理量上限报警度增加压控阀失灵全关仪表失灵，及时改手动或副线控制，联系仪表工处理3city of the little letter city, according to the Ministry ofscience and technology, on the sea of province "agreed as a national innovation pilotThe innovative city plan a: innovative city of City, comprehensively promote the implementation of national innovation pilot2.4.7. 液化气脱硫塔液位的控制控制范围: 45%?5%控制目标:正常操作中液化气脱硫塔液位应控制在上述范围内，保证平稳操作相关参数:液化气脱硫塔压力，贫液循环量，富液闪蒸罐压力控制方式:液化气脱硫塔液位由液控阀控制，通过控制富液流量来控制液化气脱硫塔液位正常调整:影响因素调整方法液面指示失灵联系仪表处理，加强现场液位指示的检查贫液进料量突然增大，后稳定贫液量，加大富液到闪蒸罐量路不十分畅通液化气脱硫塔压力的变化查找原因稳定液化气脱硫塔压力液化气预碱洗沉降罐界面的控制控制范围:45?5,控制方式:补充碱液和现场底部排碱渣正常调整:影响因素调整方法液化气带水严重，界面上升发现V1312界面上升快，应及时联系稳定岗位解决液化气带水问题碱液循环线堵塞，造成界面下降发现碱液循环线堵塞，一是进行蒸汽吹扫，启用伴热线，二是联系维修处理循环线2.4.8. 净化液化气硫醇含量的控制控制目标:指令值范围内控制范围:?3,(V/V)相关参数:碱液循环量，碱液浓度控制方式:正常情况下，净化后液化气硫醇含量由碱液量的大小来控制。

16种脱硫工艺技术以及实际应用情况详解焦炉煤气属于可燃性气体，其中含有的H2S，HCN，CO等气体毒性极大，对人体和环境有严重的危害。

同时，国家也出台了相应的，鼓励企业充分利用处理焦炉煤气，既能减少污染，也能节省资源。

其中，焦炉煤气中毒性较大的硫分为有机硫和无机硫，目前焦炉煤气硫处理工艺主要分为干法脱硫，和湿法脱硫。

湿法脱硫最大的优点是脱硫效率高，比拟经济适用。

下面，小七来为大家介绍一下工厂应用最多的湿法脱硫工艺。

湿法脱硫湿法脱硫工艺按照脱硫机理可以分为化学吸收法，物理吸收法，物理化学吸收法和湿法氧化法。

该方法最大的优点是能脱出废气中绝大局部的硫化物，经济适用。

缺点是有些方法脱硫效率不稳定，脱硫精度不高。

1化学吸收法化学吸收法亦称为化学溶剂法，它以碱性溶液为吸收剂，与气体中的酸性气体反响来到达脱硫的目的。

化学吸收法主要有醇胺法和热钾碱法。

〔1〕醇胺法醇胺法包括一乙醇胺MEA、二乙醇胺DEA、二甘醇胺DGA、二异丙醇胺DIDEA法等。

醇胺法是常用的天然气脱硫方法，在脱硫的同时，也可根据需要脱除局部CO2。

醇胺法在山东，四川等工厂有广泛的应用。

2021年，永坪炼油厂改用醇胺法脱硫，脱硫效果及产品质量均得到提高。

〔2〕热钾碱法催化热钾碱法工艺图热碱钾法采用的是较高浓度的碳酸钾水溶液做吸收剂，可以直接吸收煤气中的硫化氢和氰化氢。

该方法吸收酸气速率慢，效率低，已逐渐被催化热钾碱法取代。

催化热钾碱法就是在碳酸钾溶液里参加一定量的催化剂，加快反响速率。

真空碳酸钾法工艺流程真空碳酸钾法是利用碳酸钾溶液直接吸收酸性气体，脱硫装置在粗苯回收后面，位于焦炉煤气工艺流程末端。

该工艺开始是由德国引进而来的，使用该方法脱硫脱氰后的酸性气体，既可以采用克劳斯法生产元素硫，也可以使用接触法生产硫酸。

之后，中野焦耐公司在吸收国内外真空碳酸钾先进技术及生产实践的根底上，与高等院校合作开发了具有自主产权的新工艺，已在宝钢股份化工公司梅山分公司，陕西焦化，邯郸新区焦化厂等工厂得到应用。
