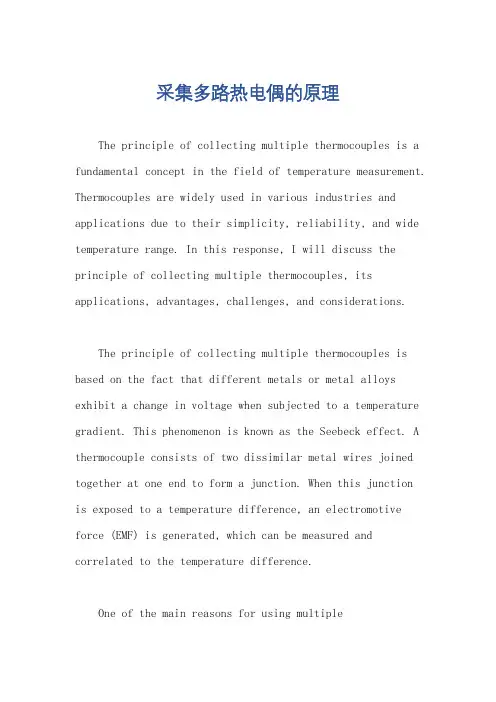

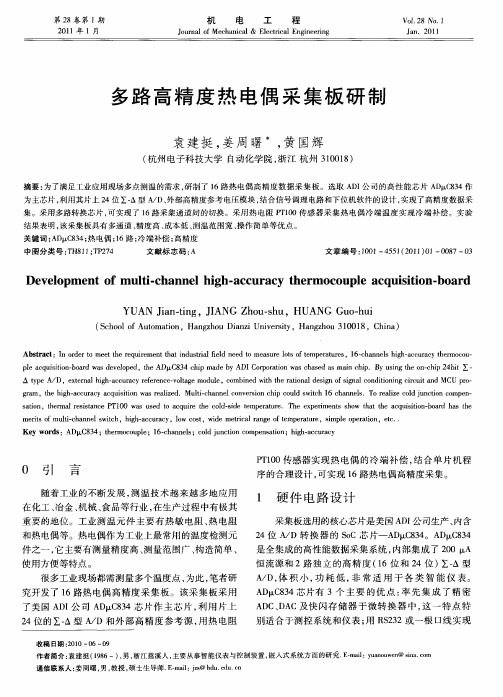

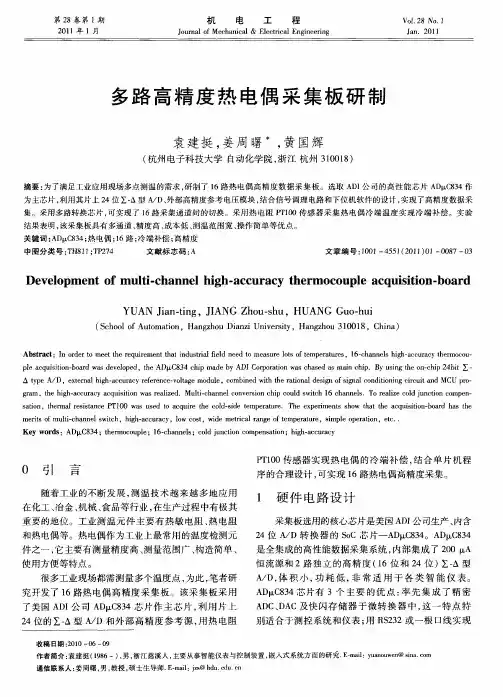

采集多路热电偶的原理The principle of collecting multiple thermocouples is a fundamental concept in the field of temperature measurement. Thermocouples are widely used in various industries and applications due to their simplicity, reliability, and wide temperature range. In this response, I will discuss the principle of collecting multiple thermocouples, its applications, advantages, challenges, and considerations.The principle of collecting multiple thermocouples is based on the fact that different metals or metal alloys exhibit a change in voltage when subjected to a temperature gradient. This phenomenon is known as the Seebeck effect. A thermocouple consists of two dissimilar metal wires joined together at one end to form a junction. When this junctionis exposed to a temperature difference, an electromotive force (EMF) is generated, which can be measured and correlated to the temperature difference.One of the main reasons for using multiplethermocouples is to obtain temperature measurements at different locations simultaneously. By placing multiple thermocouples at various points of interest, it is possible to monitor temperature variations across a system or within a process. This information is crucial for ensuring optimal performance, controlling temperature-dependent reactions, and preventing potential issues such as overheating or thermal imbalances.Multiple thermocouples can be connected in different configurations depending on the specific requirements of the application. Common configurations include series, parallel, and differential arrangements. In a series configuration, the thermocouples are connected in a chain, and the total voltage output is the sum of the individual thermocouple voltages. Parallel configuration involves connecting the thermocouples in parallel, resulting in a higher current output. Differential configuration, on the other hand, uses two thermocouples to measure the temperature difference between two points.The advantages of collecting multiple thermocouples arenumerous. Firstly, it allows for a more comprehensive understanding of temperature distribution and variations within a system. This information can be used to optimize processes, improve efficiency, and enhance product quality. Secondly, by monitoring multiple points simultaneously, it is possible to detect temperature imbalances or deviations quickly, enabling timely corrective actions to be taken. Additionally, redundancy can be achieved by using multiple thermocouples, ensuring reliability and accuracy in temperature measurements.However, there are also challenges and considerations when collecting multiple thermocouples. One challenge is the potential for interference or crosstalk between the thermocouples. This can occur due to electrical noise, electromagnetic fields, or thermal gradients in the vicinity. Proper shielding, grounding, and insulation techniques need to be employed to minimize these effects and ensure accurate measurements. Another consideration is the selection of suitable thermocouple types and materials for the specific application. Different thermocouple types have different temperature ranges, sensitivities, andaccuracies, so careful consideration must be given to choose the most appropriate thermocouple for each measurement point.In conclusion, the principle of collecting multiple thermocouples is based on the Seebeck effect and is widely used to monitor temperature variations in variousindustries and applications. It provides valuable insights into temperature distribution, enables process optimization, and ensures reliability in temperature measurements. However, challenges such as interference and material selection need to be addressed to obtain accurate and meaningful data. Overall, the use of multiple thermocouples is essential for effective temperature monitoring and control.。
一种基于MAX6675多路远程温度采集系统钟自鸣;傅前丰;杨春龙;刘帅【摘要】温度的检测与控制一直是工业控制中常用的技术手段,在工业智能化要求下,在某些特殊设备中不仅需要远程监控整体温度同时也需要监控局部多点温度.本系统采用温度采集芯片MAX6675与多路K型热电偶相结合作为采集模块,以单片机MSP430F149为核心,通讯模块采用以太网通讯智能模块IPort-2,设计一套温度采集系统,经验证,该方法抗干扰性强,易于大规模组网适用于对温度控制要求较高的场合.【期刊名称】《电子世界》【年(卷),期】2017(000)006【总页数】2页(P100-101)【关键词】MAX6675;温度采集;以太网通讯;MSP430F149【作者】钟自鸣;傅前丰;杨春龙;刘帅【作者单位】中国船舶重工集团公司第七一〇研究所;中国船舶重工集团公司第七一〇研究所;中国船舶重工集团公司第七一〇研究所;中国船舶重工集团公司第七一〇研究所【正文语种】中文随着工业控制智能化的发展，要求各检测单元诸如温度、压力等基本参数可以并入系统，传统工业数据总线都有上限节点的要求，且传输速率不高，采用工业以太网技术既能满足工业现场又可为所有编程语言所支持，更易于因特网连接，可以充分融入到当今大数据云时代对基础数据的要求。
K型热电偶是当前工业设备中常用的一种温度传感器，测温范围达到0-1300℃，其性价比高使得应用广泛[1]，但因其测温原理又导致具有非线性和冷补偿等问题。
本文采用MAX6675温度采集芯片对K型热电偶冷端提供系统化补偿方案，采集的信号送单片机MSP430F149处理后数码显示或通过以太网模块发送至网络总线，使用单片机IO口模拟SPI口驱动程序大大提高了采集路数及采集效率[2]。
系统硬件方案设计如图1所示，主要由温度采集模块、数据处理模块、显示模块及以太网通讯模块组成。
其中，温度采集模块主要由多路K型热电偶与MAX6675组成，将外界温度信号转换成数据信号上传至单片机MSP430再将数据整理处理通过以太网通讯模块将数据上传至网络通讯总线。
关于基于MAX6675多路温度采集系统的设计与实现K型热电偶是当前工业生产、科学实验较为常用的一种温度传感器，它可以直接测量各种生产中0～1 300℃范围内的液体蒸汽，气体介质和固体表面温度。
由于它的测量范围及其较高的性价比，使得K型热电偶应用广泛。
然而K型热电偶存在非线性、冷补偿等问题，特别是在处理补偿问题时，需要付出较高的代价且难以有较好的成效。
所以本文介绍的MAX6675温度采集芯片，弥补了K型热电偶上述缺陷。
将MAX6675和K 型热电偶结合并用于工业生产和实验，能为工程带来诸多便利且减少繁琐的附加电路。
本文给出了基于CPLD的多路温度采集系统电路、内部逻辑设计模块、误差分析和实验统计报告，以及MAX6675多路温度采集系统的应用过程和性能报告。
1 MAX6675介绍MAX6675是美国Maxim公司生产的带有冷端补偿、线性校正、热电偶断线检测的串行K型热电偶模数转换器，它的温度分辨能力为0.25 ℃；冷端补偿范围为-20～+80℃；工作电压为3．0～5．5 V。
根据热电偶测温原理，热电偶的输出热电势不仅与测量端的温度有关，而且与冷端的温度有关。
在以往的应用中，有多种冷端补偿方法，如冷端冰点法或电桥补偿法等，但调试较复杂。
另外，由于热电偶的非线性，以往是采用微处理器表格法或线性电路等方法，来减小热电偶本身非线性带来的测量误差，但这些增加了程序编制及调试电路的难度。
而MAX6675对其内部元器件的参数进行了激光修正，从而对热电偶的非线性进行了内部修正。
同时，MAX6675内部集成的冷端补偿电路、非线性校正电路、断线检测电路都给K 型热电偶的使用带来了便利。
MAX6675的特点有：（1）内部集成有冷端补偿电路；（2）带有简单的3位串行接口；（3）可将温度信号转换成12位数字量，温度分辨率达0.25℃；（4）内含热电偶断线检测电路。
其内部原理图如图1所示。
2 系统构架系统框架如图2所示，该系统以CPLD为核心，由多路K型热电偶和MAX6675将外界温度模拟信号采集并转换成数字信号，并将数据传入CPLD进行相应的处理，然后通过通信模块将数据传送给计算机，最后用计算机做数据统计及处理。

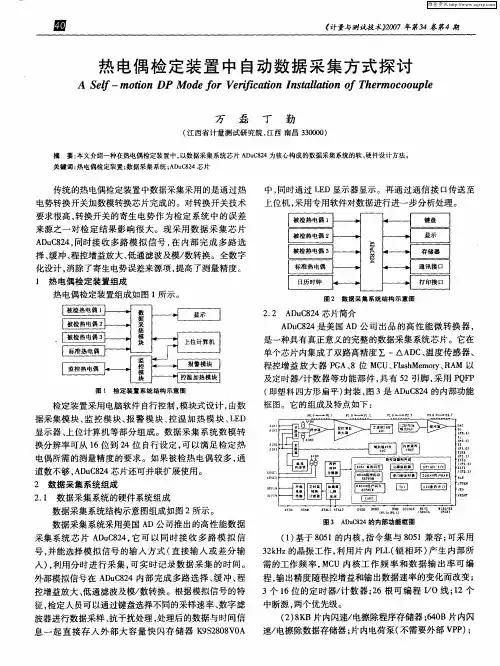

多路PT100或模拟信号4-20ma转485、232采集模块说明数据采集模块的用途数据采集别称数据获取，是运用数据采集模块，从系统软件外界收集数据并输入到系统软件內部的1个插口，数据采集技术已运用在各行各业。
数据采集的目地是以便精确测量工作电压、电流量、溫度、工作压力或响声等物理现象。
应用场景PC的数据采集，根据模块化设计硬件配置、系统软件和电子计算机的融合，开展精确测量。
虽然数据采集模块依据不一样的运用要求有不一样的界定，但系统结构收集、剖析和显示的目地却都同样。
数据采集模块融合了数据信号、控制器、激励器、信号调理、数据采集机器设备和系统软件。
在电子计算机运用的今日，数据采集的必要性是非常明显的，这是电子计算机与外界物理学全球联接的公路桥梁，多种类型数据信号收集的难度系数水平区别挺大。
实际上收集时噪音也将会产生某些不便，数据采集时会某些基本概念要留意，也有大量的实际上的难题要处理。
而数据采集模块主要用于传输数据的工业生产控制模块主要用途，远程控制数据采集模块控制模块比GPRS控制模块在速度上带显著优点。
产品概述：IBF25产品实现传感器和主机之间的多路信号采集，用来检测最多5路温度信号。
IBF25系列产品可应用在RS-232/485总线工业自动化控制系统，温度信号测量、监测和控制等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。
每个串口最多可接255只IBF25系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，地址和波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
IBF25系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，输入类型，数据格式，校验和状态，转换速率等配置信息都储存在非易失性存储器EEPROM里。
IBF25系列产品按工业标准设计、制造，信号输入/ 输出之间隔离，可承受3000VDC 隔离电压，抗干扰能力强，可靠性高。

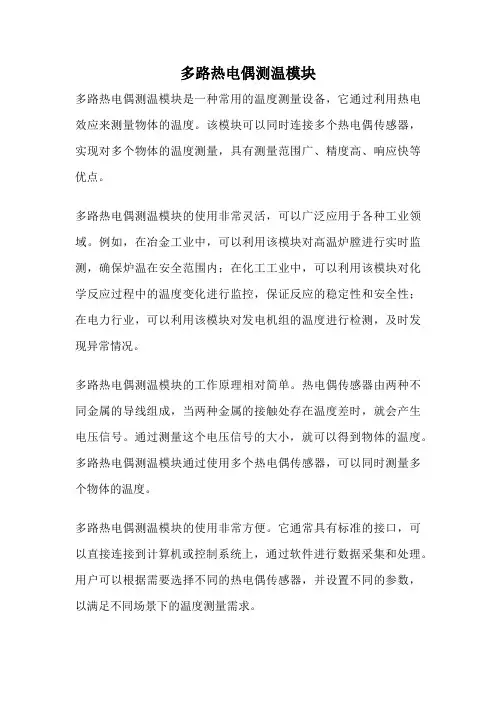

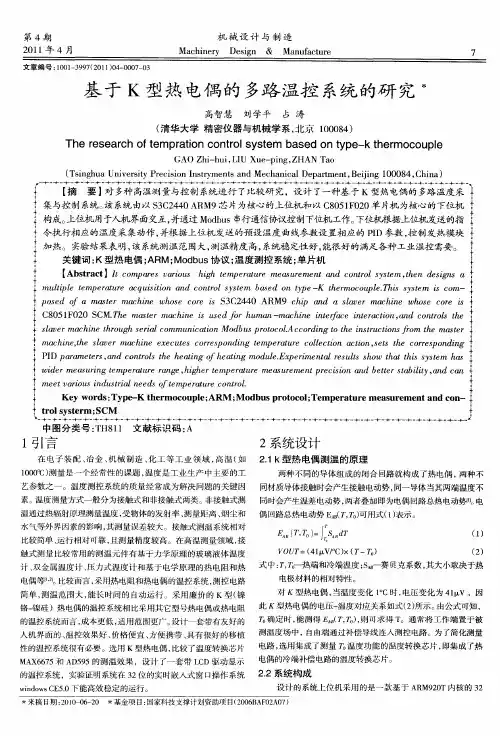

多路热电偶测温模块
多路热电偶测温模块是一种常用的温度测量设备，它通过利用热电效应来测量物体的温度。
该模块可以同时连接多个热电偶传感器，实现对多个物体的温度测量，具有测量范围广、精度高、响应快等优点。
多路热电偶测温模块的使用非常灵活，可以广泛应用于各种工业领域。
例如，在冶金工业中，可以利用该模块对高温炉膛进行实时监测，确保炉温在安全范围内；在化工工业中，可以利用该模块对化学反应过程中的温度变化进行监控，保证反应的稳定性和安全性；在电力行业，可以利用该模块对发电机组的温度进行检测，及时发现异常情况。
多路热电偶测温模块的工作原理相对简单。
热电偶传感器由两种不同金属的导线组成，当两种金属的接触处存在温度差时，就会产生电压信号。
通过测量这个电压信号的大小，就可以得到物体的温度。
多路热电偶测温模块通过使用多个热电偶传感器，可以同时测量多个物体的温度。
多路热电偶测温模块的使用非常方便。
它通常具有标准的接口，可以直接连接到计算机或控制系统上，通过软件进行数据采集和处理。
用户可以根据需要选择不同的热电偶传感器，并设置不同的参数，以满足不同场景下的温度测量需求。
多路热电偶测温模块是一种重要的温度测量设备，广泛应用于各个领域。
它的高精度、快速响应和灵活性使其成为工业过程控制和安全监测的重要工具。
通过使用多路热电偶测温模块，我们可以及时准确地获取物体的温度信息，为工业生产提供有力的支持。
基于MAX6675的多路温度采集与无线传送系统何晓峰;王建中;王再富【摘要】针对高温恶劣工业生产环境的测温系统,该文设计了一个利用微处理器控制K型热电偶和K型热电偶模数转换芯片MAX6675进行多路温度采集,并通过RS485无线透传模块将温度数据传给上位机的系统,对温度数据采集与无线传输技术作了详细的论述.实验结果表明,该系统能在系统允许的误差范围内准确地采集温度数据,并实时、稳定、准确地将数据通过无线方式传给计算机,证明了整个系统的良好性能.【期刊名称】《杭州电子科技大学学报》【年(卷),期】2012(032)004【总页数】4页(P154-157)【关键词】温度采集;热电偶;无线传输【作者】何晓峰;王建中;王再富【作者单位】杭州电子科技大学信息与控制研究所,浙江杭州310018;杭州电子科技大学信息与控制研究所,浙江杭州310018;杭州电子科技大学信息与控制研究所,浙江杭州310018【正文语种】中文【中图分类】TP3930 引言热电偶是将温度量转换成电势量的温度传感器，K型热电偶是目前工业生产过程中常用的温度传感器，它可直接测量0～+1 300℃范围内的液体蒸汽、气体介质和固体表面温度。
但是热电偶输出信号微弱，且在测温范围内存在明显的非线性、冷端补偿等问题［1］，这些信号需经过放大、线性化以及模数转换后才能与CPU通讯，造成温度采集精度不理想，本文采用K型热电偶模数转换芯片(MAX6675)解决以上问题［2］，系统通过控制器(STM32F103C8T6)对MAX6675和K型热电偶控制进行多路温度采集［3］，并利用CC1110无线收发模块进行点对点的传输。
本文详细给出系统简介、系统软件设计、温度采集精度和无线传输性能的分析。
1 系统简介系统结构图如图1所示，系统主要由无线收发模块、控制器、AD转换模块、冷端补偿、信号调理、温度传感器、计算机等构成。
图1中，AD转换模块、冷端补偿、信号调理3个部分采用MAX6675芯片，MAX6675是MAXIM公司的K型热电偶模数转换芯片，它能独立完成信号放大、冷端补偿、线性化、A/D转换及SPI串口数字化输出功能，大大简化了热电偶测量装置的软硬件设计。
