下载文档原格式

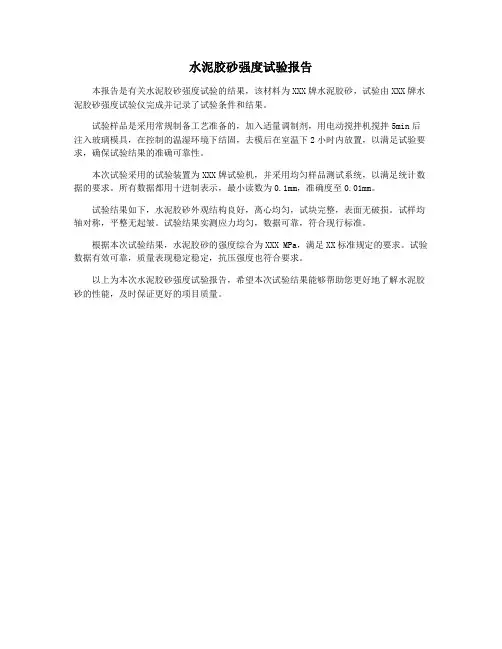

水泥胶砂强度试验报告
本报告是有关水泥胶砂强度试验的结果，该材料为XXX牌水泥胶砂，试验由XXX牌水泥胶砂强度试验仪完成并记录了试验条件和结果。
试验样品是采用常规制备工艺准备的，加入适量调制剂，用电动搅拌机搅拌5min后注入玻璃模具，在控制的温湿环境下结固，去模后在室温下2小时内放置，以满足试验要求，确保试验结果的准确可靠性。
本次试验采用的试验装置为XXX牌试验机，并采用均匀样品测试系统，以满足统计数据的要求。
所有数据都用十进制表示，最小读数为0.1mm，准确度至0.01mm。
试验结果如下，水泥胶砂外观结构良好，离心均匀，试块完整，表面无破损。
试样均轴对称，平整无起皱。
试验结果实测应力均匀，数据可靠，符合现行标准。
根据本次试验结果，水泥胶砂的强度综合为XXX MPa，满足XX标准规定的要求。
试验数据有效可靠，质量表现稳定稳定，抗压强度也符合要求。
以上为本次水泥胶砂强度试验报告，希望本次试验结果能够帮助您更好地了解水泥胶砂的性能，及时保证更好的项目质量。

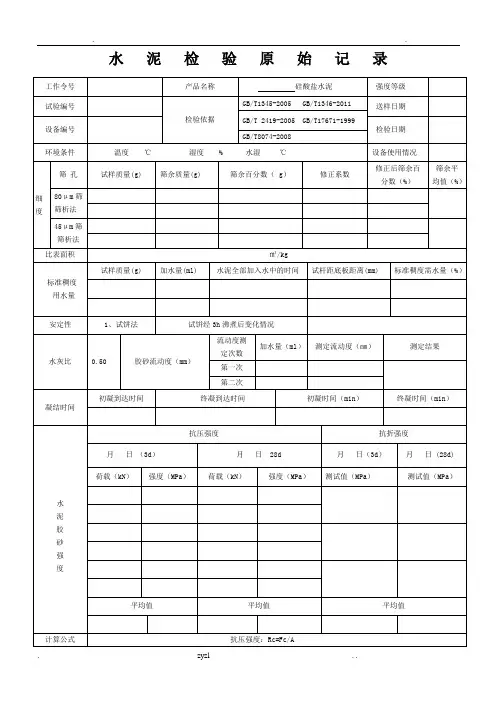

水泥检验原始记录水泥物理性试验测试题一，填空题：1. 胶凝材料化学组成分（）、（）无机胶凝材料（）、( )有机胶凝材料（）、（）、（）。
2. 测定水泥细度通常采用筛分析法包括：（）、（）、（）。
3. 硅酸盐水泥比表面积不小于（）。
4. 硅酸盐水泥初凝时间不小于（）min,终凝时间不大于（）min。
5. （）、( ) 、( )、( ) 和（）初凝不小于（）min，终凝不大于（）min。
6. 试验室（）筛析试验称取试样（）、（）筛析试验称取试样（）。
7. 试验室的温度应保持在（），相对湿度应保持在（）以上。
8. 养护箱温度应保持在（）相对湿度不低于（）9. 养护池水温度（）范围内。
二，简答题：1. 水泥的水化过程可分为四个阶段？计算题：复合硅酸盐水泥样品。
已知其强度等级为32.5.其物理性能试验数据如下？1. 抗压强度测定：龄期为3d抗压强度的荷载分别为？抗压强度的荷载分别为？26.0KN，25.5KN,25.0 KN,25.6 KN,26.0 KN,27.0 KN，龄期为28d抗压强度的荷载分别为？57.0 KN，58.1 KN, 57.5 KN, 59.0 KN, 58.2 KN, 57.9 KN2. 抗折强度的测定：龄期为试体抗折强度测试值定分别为？3.5MPa，3.6 MPa,3.5 MPa龄期为28d的胶砂试体抗折强度测试值定分别为？6.5 MPa, 6.6 MPa，6.4 MPa水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表水泥试验筛修正系数测定表水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥物理性试验测试题一，填空题：1. 胶凝材料化学组成分、无机胶凝材料、有机胶凝材料、、。
水泥胶砂强度试验报告实验报告实验时间：2021年12月1日实验目的1. 了解水泥胶砂强度试验的方法和步骤；2. 掌握水泥胶砂的不同强度值的计算方法。
实验原理水泥胶砂是指由水泥、砂和水混合而成的一种材料。
其强度分为抗压强度和抗拉强度两种。
水泥胶砂的抗压强度试验常采用标准试样为立方体，并按照规范进行加压。
实验过程中，试样应保持在试验室内恒温和恒湿条件下。
实验过程1. 取得水泥胶砂试样，制成立方体或棒状试样；2. 在试验室内恒温和恒湿条件下保存试样；3. 分别对立方体试样和棒状试样进行抗压强度和抗拉强度测试；4. 将测试结果进行计算，得出水泥胶砂的抗压强度和抗拉强度值。
实验结果1. 抗压强度试验结果：试验日期试样编号抗压强度值（MPa）12月1日1号样 2512月1日2号样 2612月1日3号样 2412月1日4号样 27平均值 25.5实验分析根据以上实验结果可知，水泥胶砂的抗压强度平均值为25.5MPa，抗拉强度平均值为8.6MPa。
通过实验结果，可以得出以下结论：1. 水泥胶砂的抗压强度较抗拉强度高，说明水泥胶砂更适合承受压力而不是力的拉伸作用；2. 实验结果较为稳定，数据差异较小，说明实验方法和过程正确，结果可信度高；3. 实验结果与规范标准接近，说明实验操作正确，可以用于评估水泥胶砂的性能。
结论通过本次实验，我们了解了水泥胶砂强度试验的方法和步骤，并掌握了计算水泥胶砂不同强度值的方法。
实验结果显示，水泥胶砂具有良好的抗压强度，而抗拉强度较为一般。
同时，实验结果较为稳定，表明实验方法和过程正确，结果可靠。
因此，本次实验达到了预期目的。
实验报告课程名称：土木工程材料实验名称：水泥细度，标准稠度用水量和胶砂强度试验院（系）：建筑与规划学院专业班级：土木工程姓名：曹一鸣学号： 20161150177指导教师：祝海雁2016 年 11月19 日一、实验目的（1）了解水泥细度测定方法，熟悉国家标准对水泥细度的技术指标要求（2）熟悉水泥标准稠度用水量的试验方法，为测定凝结时间和安定性制作标准稠度的净浆，消除实验条件带来的差异（3）掌握水泥胶砂强度实验方法，测定水泥胶砂在规定龄期的抗压强度和抗折强度，评定水泥的强度等级二、实验内容（1）对水泥细度，标准稠度用水量和胶砂强度进行实验（2）本实验根据国家标准《水泥细度检验方法》（GB/T 1345——2005）、《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T 1346——2001）、《水泥胶砂强度检验方法》（GB/T 17671——1999）进行三、实验器材（1）水泥细度实验1.负压筛析仪由0.045mm或0.08mm方孔负压筛、筛座、负压源、吸尘器组成2.天平最大承重为100g，感量0.01g（2）水泥标准稠度用水量实验1.标准法维卡仪2.净浆搅拌机3.量水器4.天平（3）水泥胶砂强度实验1.行星式水泥胶砂搅拌机2.胶砂振实台3.模套4.试模（为三连摸，每个槽摸内腔尺寸为40*40*160）5.抗折试验机6.抗压试验机及抗压夹具，刮平直尺四、实验步骤（1）水泥细度实验1、试验时所用试验筛应保持清洁，负压筛应保持干燥。
2、筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调整负压至4000—6000Pa范围内。
3、称取试样25g(80μm筛)或试样10g（45μm筛），置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛析2min。
在此期间如有试样附着在筛盖上，可轻轻敲击，使试样落下。
筛毕，用天平称量全部筛余物。
4、当工作负压小于4000Pa时，应清理吸尘器内水泥，使负压恢复正常。
水泥检验原始记录水泥物理性试验测试题一，填空题：1. 胶凝材料化学组成分（）、（）无机胶凝材料（）、( )有机胶凝材料（）、（）、（）。
2. 测定水泥细度通常采用筛分析法包括：（）、（）、（）。
3. 硅酸盐水泥比表面积不小于（）。
4. 硅酸盐水泥初凝时间不小于（）min,终凝时间不大于（）min。
5. （）、( ) 、( )、( ) 和（）初凝不小于（）min，终凝不大于（）min。
6. 试验室（）筛析试验称取试样（）、（）筛析试验称取试样（）。
7. 试验室的温度应保持在（），相对湿度应保持在（）以上。
8. 养护箱温度应保持在（）相对湿度不低于（）9. 养护池水温度（）范围内。
二，简答题：1. 水泥的水化过程可分为四个阶段？计算题：复合硅酸盐水泥样品。
已知其强度等级为32.5.其物理性能试验数据如下？1. 抗压强度测定：龄期为3d抗压强度的荷载分别为？抗压强度的荷载分别为？26.0KN，25.5KN,25.0 KN,25.6 KN,26.0 KN,27.0 KN，龄期为28d抗压强度的荷载分别为？57.0 KN，58.1 KN, 57.5 KN, 59.0 KN, 58.2 KN, 57.9 KN2. 抗折强度的测定：龄期为3d的胶砂试体抗折强度测试值定分别为？3.5MPa，3.6 MPa, 3.5 MPa龄期为28d的胶砂试体抗折强度测试值定分别为？6.5 MPa, 6.6 MPa，6.4 MPa水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥试验筛修正系数测定表批准：审核：测定人：水泥物理性试验测试题一，填空题：1. 胶凝材料化学组成分、无机胶凝材料、有机胶凝材料、、。

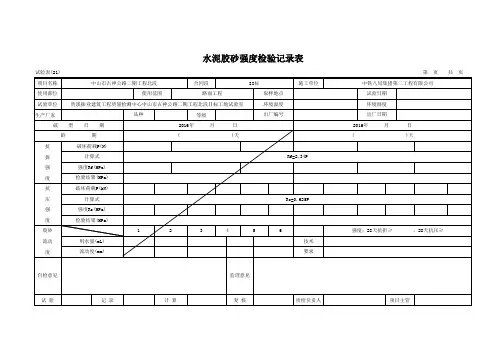

临沂大学建筑学院《土木工程材料》试验报告试验项目：水泥胶砂强度试验（ISO法）专业班级：土木工程二班实验分组：第一组试验地点：试验三区106建筑材料试验室试验时间：2014.11.3 14:00-16:00指导教师：（说明：试验成绩=报告成绩×个人权重，个人权重平局值为1，试验成绩最大为90~100）项目名称：水泥胶砂强度试验（ISO法）一.试验目的掌握水泥胶砂强度的试验方法，测定水泥胶砂强度在规定龄期的抗压强度和抗折强度，评定水泥的强度等级。
二.试验仪器及耗材行星式水泥砂浆搅拌机，胶砂振实台，模套，试模（为三联模，每个模槽内腔尺寸为40mm×40mm×160mm),抗折试验台，抗压试验机及抗压夹具，刮平直尺，台秤，浅盘，料勺等。
42.5水泥，水，标准砂等。
三.实验步骤1.试模准备成型前将试模擦干净，四周的模板与底座的接触面应涂上一层黄油，紧密装配，防止漏浆，内壁均匀刷一薄层机油。
2.配合比试验应采用中国ISO标准砂。
中国ISO标准砂单级分包装，也可以各级预配合以（1350±5)g量的塑料袋混合包装。
胶砂的质量比为：水泥：标准砂：水=1:3：0.5。
每成型三条试件，需要称量42.5水泥（450±2）g，标准砂(1350±5)g，拌合水量为（225±1）g。
3.胶砂制备将水加入搅拌锅里，再加入水泥，锅放在固定架上，上升至固定位置，然后立即开动搅拌机，低速搅拌30s后，在第二个30s开始时，均与的将标准砂加入。
当各级砂为分装时，从最粗粒级开始，一次将所需的各级砂加完。
再高速搅拌30s，停拌90s，在第一个15s内，用一胶皮刮具将叶片和锅壁上的胶砂刮入锅中间，在高速下继续搅拌60s，各个搅拌时间误差应在±1s内。
4.试件成型胶砂制备后立即进行试件成型。
将空试模和模套固定在振实台上，用勺子从搅拌锅里将胶砂分两层装入试模。
装第一层时，每层约放300g胶砂，用大播料器垂直架在模套顶部沿每个模槽来回一次将料播平，接着振实60次。
水泥胶砂综合性能实验(胶砂流动度、机械强度的测定)分实验一水泥胶砂流动度一、实验目的1、掌握GB / T 2419—94水泥胶砂流动度的检验方法；2、正确使用仪器并熟悉性能。
二、实验原理胶砂流动度是人为规定水泥砂浆处于一种特定的和易状态，它反映的出水泥胶砂的可塑性。
用流动度来控制加水量，使胶砂物理性能的测试准确可比，用流动度来控制水泥胶砂强度成型加水量，所测得的水泥强度与混凝土强度之间有较好的相关性。
胶砂流动度是通过规定的流动度跳桌来确定，单位mm。
三、实验仪器材料1、实验仪器：胶砂搅拌机符合GB 177 有关规定。
水泥胶砂流动度测定仪（简称跳桌）。
试模：用金属材料制成，由截锥圆模和模套组成。
截锥圆模内壁应光滑，尺寸为：高度60±0.5mm ;上口内径70±0.5mm ;下口内径100±0.5mm ;下口外径120mm ;模套与截锥圆模配合使用。
捣棒：用金属材料制成，直径为20±0.5 mm，长度约200mm。
捣棒底面与侧面成直角，其下部光滑，上部手柄滚花。
卡尺：量程为200mm，分度值不大于0.5 mm。
小刀：刀口平直，长度大于80mm 。
2、试验材料及条件一次试验用的材料数量为：水泥450g（540g），标准砂1350g，水量按预定水灰比计算。
水泥试样、标准砂和试验用水应符合GB 177 有关规定。
试验条件应与GB 177 有关规定一致。
四、实验操作步骤1、跳桌在试验前先进行空转，以检验各部位是否正常。
2、胶砂制备按GB 177 有关规定进行。
在制备胶砂的同时，用潮湿棉布擦拭跳桌台面、试模内壁、捣棒以及与胶砂接触的用具，将试模放在跳桌台面中央并用潮湿棉布覆盖。
3、将拌好的胶砂分两层迅速装入流动试模，第一层装至截锥圆模高度约三分之二处，用小刀在相互垂直两个方向各划5 次，用捣棒由边缘至中心均匀捣压15 次，如图 1 ；随后，装第二层胶砂，装至高出截锥圆模约20 mm ，用小刀划10 次再用捣棒由边缘至中心均匀捣压10 次，如图 2 。
