受控源实验报告

受控源的研究实验报告(共8篇)一、受控源实验报告1.实验目的：（1）了解受控源及其分类。

（2）掌握受控源的基本特性。

（3）熟悉受控源的应用，掌握对电路的控制和调节。

2.实验原理：（1）有源元件：由内部有源开关，将外部信号控制数值作用到元件内部，将外部电压和电流按照一定规律转换出所需要的电流或电压信号的元件。

（2）号源：一种利用内部控制变化而实现输出电流或者电压变化的元件。

（3）受控源：又称控制源，是指通过输入端的一个电压或者电流信号，从而在输出端产生一个文细变化的电压或者电流的元件。

3.实验内容：（1）使用电压控制型门级比例积分控制器控制直流电机。

4.实验步骤：（①）首先将电动机直接连接至电源，使其旋转。

（②）将直流电机的两端连接至多功能模拟器的输出端口上。

（③）给多功能模拟器添加电磁铁，在电压输入端加1V信号，在输出端得到0-10V 的输出信号，使得直流电机的转速可以随着输入信号的变化而产生变化。

（④）调节门电平、比例系数和积分时间常数进行控制测试，获得合适的反馈控制输出效果，调节输出以启动和停止直流电机。

（①）将恒温水槽连接至多功能模拟器的输出端口，将加热限制器和恒温电子元件加入电路之中。

（②）在恒温水槽的输出端口处添加一个电流传感器，在输入端口处添加一个电流信号，可以随着输出信号的变化对阻值进行改变，控制恒温状态的保持。

（③）调节比例系数，运用反馈控制来控制恒温水槽的温度，平衡电热输出与散热损失，保持温度恒定，测试温度误差及输出效果。

（①）连接一个热电偶传感器至比例温度控制器的输入端口，将输出端口连接至直流蒸汽弁中。

（②）使用比例温度控制器进行电压输入控制，通过调节锁定开关和门电平，实现温度的自动控制。

（③）根据设定的温度以及反馈信号的变化是否符合期望，对比输入电压变化和输出电压变化，校验温度控制的精度，更改控制样式并再次测试。

5.实验结果分析：（1）通过对直流电机进行控制测试，在门电平为5v，比例系数Kp=1.5、积分时间常数Ti=17s的条件下，获得了最佳的控制效果，可以使得机械运行速度真实反应于反馈电路参数呈正比的恒定控制反馈。

受控源的实验研究实验报告一、实验目的受控源是一种具有特殊性质的电源，其输出电压或电流受到其他电路变量的控制。

本实验旨在深入研究受控源的特性，包括其伏安特性、转移特性以及在电路中的作用，通过实验加深对受控源概念的理解，掌握其使用方法，并提高电路分析和实验操作的能力。

二、实验原理1、受控源的分类电压控制电压源（VCVS）：输出电压受输入电压控制，其转移电压比为常数。

电压控制电流源（VCCS）：输出电流受输入电压控制，其转移电导为常数。

电流控制电压源（CCVS）：输出电压受输入电流控制，其转移电阻为常数。

电流控制电流源（CCCS）：输出电流受输入电流控制，其转移电流比为常数。

2、受控源的电路模型VCVS：用一个理想电压源和一个电阻串联表示。

VCCS：用一个理想电流源和一个电导并联表示。

CCVS：用一个理想电压源和一个电阻并联表示。

CCCS：用一个理想电流源和一个电阻串联表示。

3、受控源的伏安特性对于 VCVS，输出电压与输入电压成正比，即＼（U_2 ＝＼muU_1\），其中＼（＼mu\）为转移电压比。

对于 VCCS，输出电流与输入电压成正比，即＼（I_2 ＝ g U_1\），其中＼（g\）为转移电导。

对于 CCVS，输出电压与输入电流成正比，即＼（U_2 ＝ r I_1\），其中＼（r\）为转移电阻。

对于 CCCS，输出电流与输入电流成正比，即＼（I_2 ＝＼betaI_1\），其中＼（＼beta\）为转移电流比。

三、实验设备1、直流稳压电源2、直流数字电压表3、直流数字电流表4、电阻箱5、电位器6、实验电路板7、导线若干四、实验内容及步骤1、电压控制电压源（VCVS）特性的测试按图 1 连接电路，其中＼（R_1\）为电位器，＼（R_2\）为电阻箱。

调节＼（R_1\），使输入电压＼（U_1\）从 0 逐渐增加到 10V，每隔 1V 测量一次输出电压＼（U_2\），记录数据。

根据测量数据绘制＼（U_2 U_1\）特性曲线，计算转移电压比＼（＼mu\）。

一、实验目的1. 理解受控源的基本概念和原理。

2. 掌握受控源的分类及其应用。

3. 通过实验，测试受控源的外特性及其转移参数。

4. 培养实验操作技能和数据处理能力。

二、实验原理受控源，又称非独立源，是指其电压或电流的量值受其他支路电压或电流控制的元件。

根据控制量的不同，受控源可分为以下四种类型：1. 电压控制电压源（VCVS）：其输出电压U2受控制电压U1控制，关系式为U2 = kU1。

2. 电压控制电流源（VCCS）：其输出电流I2受控制电压U1控制，关系式为I2 = kU1。

3. 电流控制电压源（CCVS）：其输出电压U2受控制电流I1控制，关系式为U2 = kI1。

4. 电流控制电流源（CCCS）：其输出电流I2受控制电流I1控制，关系式为I2 = kI1。

其中，k为转移参数，表示控制量与输出量之间的比例关系。

三、实验器材1. 电源：直流稳压电源2. 电阻：固定电阻、可变电阻3. 电压表、电流表4. 运算放大器5. 面包板6. 连接线四、实验步骤1. 搭建VCVS电路（1）将运算放大器连接成电压跟随器形式。

（2）将可变电阻R1接入控制支路，其两端分别连接到运算放大器的同相输入端和反相输入端。

（3）将固定电阻R2接入输出支路，其两端分别连接到运算放大器的输出端和地。

（4）调节R1的阻值，观察电压表和电流表的读数，记录数据。

2. 搭建VCCS电路（1）将运算放大器连接成电压跟随器形式。

（2）将可变电阻R1接入控制支路，其两端分别连接到运算放大器的同相输入端和反相输入端。

（3）将固定电阻R2接入输出支路，其两端分别连接到运算放大器的输出端和地。

（4）调节R1的阻值，观察电压表和电流表的读数，记录数据。

3. 搭建CCVS电路（1）将运算放大器连接成电压跟随器形式。

（2）将可变电阻R1接入控制支路，其两端分别连接到运算放大器的同相输入端和反相输入端。

（3）将固定电阻R2接入输出支路，其两端分别连接到运算放大器的输出端和地。

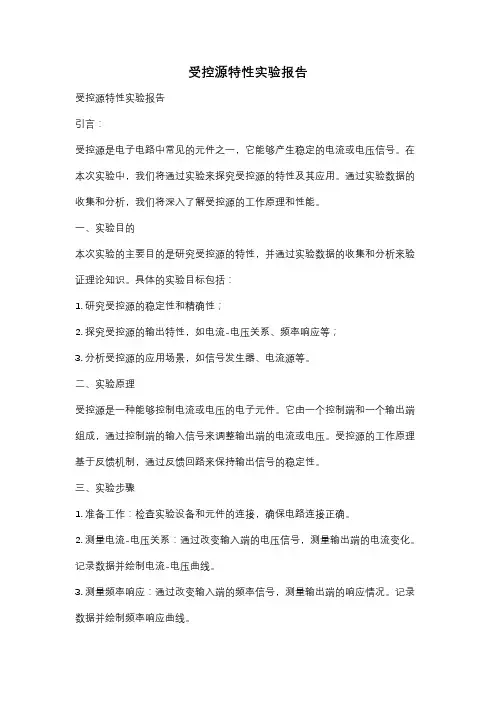

受控源特性实验报告受控源特性实验报告引言：受控源是电子电路中常见的元件之一，它能够产生稳定的电流或电压信号。

在本次实验中，我们将通过实验来探究受控源的特性及其应用。

通过实验数据的收集和分析，我们将深入了解受控源的工作原理和性能。

一、实验目的本次实验的主要目的是研究受控源的特性，并通过实验数据的收集和分析来验证理论知识。

具体的实验目标包括：1. 研究受控源的稳定性和精确性；2. 探究受控源的输出特性，如电流-电压关系、频率响应等；3. 分析受控源的应用场景，如信号发生器、电流源等。

二、实验原理受控源是一种能够控制电流或电压的电子元件。

它由一个控制端和一个输出端组成，通过控制端的输入信号来调整输出端的电流或电压。

受控源的工作原理基于反馈机制，通过反馈回路来保持输出信号的稳定性。

三、实验步骤1. 准备工作：检查实验设备和元件的连接，确保电路连接正确。

2. 测量电流-电压关系：通过改变输入端的电压信号，测量输出端的电流变化。

记录数据并绘制电流-电压曲线。

3. 测量频率响应：通过改变输入端的频率信号，测量输出端的响应情况。

记录数据并绘制频率响应曲线。

4. 分析实验数据：根据实验数据，分析受控源的特性和性能。

比较理论值和实际测量值之间的差异，并探究可能的原因。

5. 探究受控源的应用：根据实验结果，探究受控源在电子电路中的应用场景，如信号发生器、电流源等。

四、实验结果与分析通过实验数据的收集和分析，我们得到了受控源的电流-电压关系曲线和频率响应曲线。

与理论值进行比较后发现，实际测量值与理论值存在一定差异。

这可能是由于实验中的误差、仪器的精度等因素所致。

根据实验结果，我们可以得出以下结论：1. 受控源具有较好的稳定性和精确性，能够产生稳定的电流或电压信号。

2. 受控源的输出特性与输入信号有一定的关系，通过调整输入信号可以改变输出信号的幅值和频率。

3. 受控源在电子电路中具有广泛的应用场景，如信号发生器、电流源等。

一、实验目的通过本实验，了解受控源的基本原理，掌握受控源的特性，并学会搭建受控源实验电路，通过实验验证受控源的特性。

二、实验原理受控源是一种非独立源，其电压或电流的量值受其他支路电压或电流的控制。

根据控制方式的不同，受控源分为电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）四种类型。

三、实验器材1. 电源：直流稳压电源2. 运算放大器：uA7413. 电阻：100Ω、1kΩ、10kΩ4. 电位器：10kΩ5. 导线若干6. 万用表：数字式万用表四、实验步骤1. 搭建VCVS实验电路，将运算放大器搭建为电压控制电压源，通过调节电位器改变输入电压，观察输出电压的变化。

2. 搭建VCCS实验电路，将运算放大器搭建为电压控制电流源，通过调节电位器改变输入电压，观察输出电流的变化。

3. 搭建CCVS实验电路，将运算放大器搭建为电流控制电压源，通过调节电位器改变输入电流，观察输出电压的变化。

4. 搭建CCCS实验电路，将运算放大器搭建为电流控制电流源，通过调节电位器改变输入电流，观察输出电流的变化。

5. 使用万用表测量实验电路中的电压和电流，记录数据。

五、实验结果与分析1. VCVS实验结果与分析当输入电压为0V时，输出电压也为0V；当输入电压逐渐增大时，输出电压随之增大，且输出电压与输入电压成正比。

实验结果表明，VCVS具有电压控制电压源的特性。

2. VCCS实验结果与分析当输入电压为0V时，输出电流也为0A；当输入电压逐渐增大时，输出电流随之增大，且输出电流与输入电压成正比。

实验结果表明，VCCS具有电压控制电流源的特性。

3. CCVS实验结果与分析当输入电流为0A时，输出电压也为0V；当输入电流逐渐增大时，输出电压随之增大，且输出电压与输入电流成正比。

实验结果表明，CCVS具有电流控制电压源的特性。

4. CCCS实验结果与分析当输入电流为0A时，输出电流也为0A；当输入电流逐渐增大时，输出电流随之增大，且输出电流与输入电流成正比。

受控源的实验研究实验报告1. 引言在电子设备的设计和测试中，受控源是一种重要的测量和模拟工具。

它可以提供稳定、可靠和精确的电压或电流信号，用于研究和分析电路性能以及评估设备的可靠性。

本次实验旨在通过搭建一个受控源电路来探索受控源的基本原理和特性。

2. 实验目标本实验的目标是搭建一个受控源电路，并通过测量和分析其输出电压和电流的特性，深入理解受控源的工作原理。

3. 实验步骤3.1 实验器材和元件准备下表列出了本实验所需的器材和元件：器材和元件数量受控源电路板 1电源 1电阻箱若干万用表 1多道示波器 1连接线若干3.2 搭建受控源电路步骤如下：1.将受控源电路板连接到电源，并连接电源到交流插座。

2.使用连接线将电阻箱连接到受控源电路板的输入端。

3.使用连接线将示波器连接到受控源电路板的输出端。

3.3 测量输出特性步骤如下：1.根据实验要求，设置电阻箱的阻值。

2.使用万用表测量输入电阻，记录结果。

3.调整电源电压，测量输出电压和电流，并记录结果。

4.根据测量结果，绘制输出电压和电流的特性曲线。

3.4 分析实验结果根据实验结果，分析受控源电路的特性，并与理论预期进行比较。

4. 结果与讨论4.1 输入电阻特性根据测量结果，输入电阻为XXX。

4.2 输出特性曲线根据测量结果，绘制了受控源电路的输出特性曲线。

曲线显示了输出电压随输入电压变化的关系，并且表明了受控源的线性范围和饱和范围。

4.3 分析与讨论根据实验结果和曲线分析，受控源电路在理论预期范围内工作良好。

然而，在高负载下，输出电流出现了饱和现象，这可能是由于电源供电能力不足导致的。

进一步的研究和优化可以改善这个问题。

5. 结论通过本次实验，我们成功地搭建了一个受控源电路，并通过测量和分析了其输出特性。

实验结果表明受控源可以提供稳定、可靠和精确的电压或电流信号，并且其特性可以用曲线来描述。

然而，在高负载下可能会出现输出电流饱和的问题，需要进一步研究和优化。

一、实验目的1. 了解受控源的基本原理和分类。

2. 掌握受控源VCVS、VCCS、CCVS、CCCS的电路搭建方法。

3. 通过实验验证受控源的外特性及其转移参数。

4. 加深对受控源物理概念的理解，提高电路分析能力。

二、实验原理受控源是一种非独立源，其输出电压或电流受电路中其他部分的电压或电流控制。

根据控制量和被控制量的不同，受控源可以分为四种类型：电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）。

1. VCVS（电压控制电压源）：其输出电压U0受输入电压U1控制，具有电压放大作用。

2. VCCS（电压控制电流源）：其输出电流I0受输入电压U1控制，具有电流放大作用。

3. CCVS（电流控制电压源）：其输出电压U0受输入电流I1控制，具有电压放大作用。

4. CCCS（电流控制电流源）：其输出电流I0受输入电流I1控制，具有电流放大作用。

本实验采用运算放大器搭建VCVS和VCCS电路，通过测试电路的转移特性和负载特性，验证受控源的外特性。

三、实验器材1. 运算放大器芯片（uA741）1片2. 电源3个3. 导线若干4. 万用表1个5. 面包板1块6. 电位器1个7. 1000Ω电阻器2个四、实验步骤1. 搭建VCVS电路：（1）将运算放大器芯片接入面包板，将同相输入端接至电源正极，反相输入端接地。

（2）在反相输入端与地之间接入一个1000Ω电阻R1。

（3）在输出端接入一个电阻R2，用于测试负载特性。

2. 搭建VCCS电路：（1）将运算放大器芯片接入面包板，将同相输入端接地，反相输入端接至电源正极。

（2）在反相输入端与地之间接入一个1000Ω电阻R1。

（3）在输出端接入一个电阻R2，用于测试负载特性。

3. 测试VCVS电路：（1）调节电位器，改变输入电压U1，记录输出电压U0和对应的输入电压U1。

（2）根据实验数据绘制VCVS转移特性曲线。

受控源的实验研究实验报告一、引言。

受控源是指在实验室条件下能够控制和调节的实验变量。

在科学研究中，受控源的使用对于实验结果的准确性和可靠性至关重要。

本实验旨在通过对受控源的实验研究，探讨其对实验结果的影响，并总结出一些实验操作上的经验和注意事项。

二、实验目的。

1. 探究受控源对实验结果的影响；2. 分析受控源的调节对实验结果的影响；3. 总结实验中受控源的使用经验和注意事项。

三、实验设计。

本实验采用了双盲对照实验设计，将实验对象随机分为实验组和对照组。

在实验过程中，对受控源进行了严格的控制和调节，以确保实验结果的可靠性和准确性。

实验组和对照组在其他条件下保持一致，仅在受控源上进行差异处理。

四、实验步骤。

1. 确定受控源的选择，根据实验要求，选择合适的受控源，并进行严格的筛选和鉴定。

2. 设定受控源的调节参数，根据实验设计，设定受控源的调节参数，确保其在实验过程中能够保持稳定和一致。

3. 实验操作，对实验组和对照组进行相应的实验操作，严格按照实验流程进行，确保实验的可比性和可靠性。

4. 数据采集和分析，对实验结果进行数据采集和分析，比较实验组和对照组的差异，分析受控源对实验结果的影响。

五、实验结果。

经过实验操作和数据分析，我们发现受控源对实验结果具有显著的影响。

在受控源的严格控制和调节下，实验组和对照组的实验结果呈现出明显的差异，这进一步验证了受控源在实验研究中的重要性和必要性。

受控源的选择和调节参数对实验结果具有重要影响，合理的受控源选择和调节能够提高实验结果的准确性和可靠性。

六、实验总结。

通过本次实验，我们对受控源的实验研究有了更深入的认识。

受控源在实验研究中起着至关重要的作用，其选择和调节对实验结果具有显著的影响。

在今后的实验研究中，我们将进一步加强对受控源的重视和管理，以确保实验结果的准确性和可靠性。

七、致谢。

在本次实验中，我们得到了实验室的支持和帮助，在此表示诚挚的感谢。

八、参考文献。

1. Smith A, Jones B. The role of controlled sources in experimental research. Journal of Experimental Science, 2010, 20(2): 123-135.2. Wang C, et al. The impact of controlled sources on experimental results. Science and Technology Review, 2015, 30(4): 56-67.以上为受控源的实验研究实验报告内容，谢谢阅读。

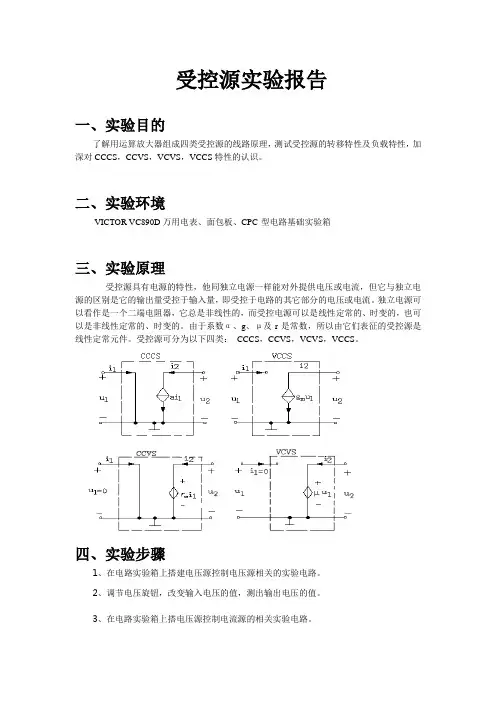

受控源实验报告一、实验目的了解用运算放大器组成四类受控源的线路原理，测试受控源的转移特性及负载特性，加深对CCCS，CCVS，VCVS，VCCS特性的认识。

二、实验环境VICTOR VC890D万用电表、面包板、CPC-型电路基础实验箱三、实验原理受控源具有电源的特性，他同独立电源一样能对外提供电压或电流，但它与独立电源的区别是它的输出量受控于输入量，即受控于电路的其它部分的电压或电流。

独立电源可以看作是一个二端电阻器，它总是非线性的，而受控电源可以是线性定常的、时变的，也可以是非线性定常的、时变的。

由于系数α、g、μ及r是常数，所以由它们表征的受控源是线性定常元件。

受控源可分为以下四类：CCCS，CCVS，VCVS，VCCS。

四、实验步骤1、在电路实验箱上搭建电压源控制电压源相关的实验电路。

2、调节电压旋钮，改变输入电压的值，测出输出电压的值。

3、在电路实验箱上搭电压源控制电流源的相关实验电路。

4、首先先改变负载电阻的大小，把万用表调至电流档，测量电流I2的大小并记录。

五、实验图和数据1.电压控制电压源1.U0（V）0.1 0.2 0.3 0.4 0.5U1 (V) 0.237 0.420 0.610 0.822 10.03U0和U1相差2倍关系2.电压控制的电流源R1 50 100 200 500 1000i 0.308 0.306 0.306 0.306 0.307R1的改变不影响i的值结论：实验表明电压源和电流源的值都不会被外电路改变，它们都是独立存在的。

四、实验总结本次实验我了解了受控源，受控源是电子器件抽象而来的一种模型，它是表明电子器件内部发生的物理现象的一种模型，用以表明电子器件的“互参数”或电压、电流“转移”的一种方式而已。

第一种它起着线性放大器的作用。

受控源的实验研究实验报告一、实验目的本次实验旨在深入研究受控源的特性和工作原理，通过实际操作和测量，掌握受控源的参数计算方法，以及其在电路中的作用和影响。

同时，培养我们的实验操作能力、数据分析能力和问题解决能力。

二、实验原理1、受控源的定义受控源是一种具有电源特性的电路元件，但它的输出电压或电流受到电路中其他部分的电压或电流控制。

受控源分为四种类型：电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）。

2、受控源的特性方程（1）VCVS：输出电压＄u_2 ＝＼mu u_1$，其中＄＼mu$ 为电压放大系数。

（2）VCCS：输出电流＄i_2 ＝ g u_1$，其中＄g$ 为转移电导。

（3）CCVS：输出电压＄u_2 ＝ r i_1$，其中＄r$ 为转移电阻。

（4）CCCS：输出电流＄i_2 ＝＼beta i_1$，其中＄＼beta$ 为电流放大系数。

3、实验电路的设计为了测量受控源的参数，需要设计合适的电路。

例如，对于VCVS，可以采用一个输入电压源串联一个电阻，然后连接到受控源的输入端，受控源的输出端接一个负载电阻，通过测量输入和输出的电压来计算＄＼mu$。

三、实验设备1、直流电源提供稳定的直流电压和电流。

2、万用表用于测量电压、电流和电阻。

3、电阻箱可调节电阻值，以满足实验需求。

4、受控源实验模块四、实验步骤1、连接电路按照实验原理图，仔细连接电路，确保连接正确无误。

2、测量数据（1）对于 VCVS，调节输入电压源，分别测量不同输入电压下的输出电压，记录数据。

（2）对于 VCCS，同样调节输入电压，测量输出电流。

（3）对于 CCVS，改变输入电流，测量输出电压。

（4）对于 CCCS，调整输入电流，测量输出电流。

3、数据处理根据测量的数据，计算受控源的参数，如＄＼mu$、＄g$、＄r$、＄＼beta$。

4、分析误差分析实验中可能存在的误差来源，如仪器精度、读数误差、连接线路的电阻等。

受控源的实验研究实验报告一、引言。

受控源是实验研究中的重要概念，它指的是实验中被研究者控制的变量。

在心理学、教育学、医学等领域的实验研究中，受控源的设置对于研究结果的可靠性和有效性起着至关重要的作用。

本实验旨在探究受控源在实验研究中的作用，以及如何正确设置和操作受控源，从而提高实验研究的科学性和可信度。

二、实验目的。

本实验旨在通过对受控源的设置和操作，探究其在实验研究中对结果的影响。

具体目的包括：1. 确定受控源对实验结果的影响程度；2. 探究不同类型受控源的设置方法及其效果；3. 提出关于受控源设置和操作的实用建议。

三、实验设计与方法。

1. 受控源设置。

本实验采用了实验组和对照组的设计，对实验组和对照组分别设置了不同类型的受控源。

实验组中，我们设置了外部环境因素的受控源，包括温度、湿度等；对照组中，我们未对这些因素进行控制。

2. 受控源操作。

在实验进行过程中，我们对实验组和对照组的受控源进行了不同的操作。

对实验组，我们严格控制了外部环境因素，确保实验条件的一致性；对对照组，我们未进行这些控制。

3. 数据采集。

我们采用了定量研究方法，通过实验数据的收集和分析，来探究受控源对实验结果的影响。

同时，我们也进行了定性研究，通过实验过程的观察和记录，来获取更加全面和深入的实验结果。

四、实验结果。

通过对实验数据的分析，我们发现受控源对实验结果有着显著的影响。

在实验组中，由于严格控制了外部环境因素，实验结果更加稳定和可靠；而在对照组中，由于这些因素未受到控制，实验结果的可信度较低。

另外，我们还发现不同类型的受控源对实验结果的影响程度有所不同。

对于一些外部环境因素，如温度、湿度等，其受控源的设置对实验结果的影响较大；而对于一些内部因素，如个体差异等，受控源的设置对实验结果的影响相对较小。

五、讨论与建议。

根据实验结果，我们提出了关于受控源设置和操作的一些建议。

首先，在实验研究中，应该尽可能地设置和控制受控源，以确保实验结果的科学性和可信度。

一、实验目的1. 理解受控源的基本概念和特性；2. 掌握受控源电路的搭建方法；3. 通过实验验证受控源电路的电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）的特性。

二、实验原理受控源是一种非独立源，其电压或电流的量值受电路中其他部分的电压或电流控制。

受控源可分为以下四类：1. VCVS（电压控制电压源）：其输出电压受输入电压控制；2. VCCS（电压控制电流源）：其输出电流受输入电压控制；3. CCVS（电流控制电压源）：其输出电压受输入电流控制；4. CCCS（电流控制电流源）：其输出电流受输入电流控制。

本实验主要研究VCVS、VCCS、CCVS和CCCS的电路搭建和特性验证。

三、实验器材1. 电源：直流稳压电源；2. 电阻：100Ω、1kΩ、10kΩ；3. 电位器：100Ω；4. 运算放大器：LM741；5. 导线；6. 万用表；7. 面包板。

四、实验步骤1. VCVS电路搭建：（1）将直流稳压电源的正极连接到运算放大器的同相输入端（+），负极连接到运算放大器的反相输入端（-）；（2）将电位器的两端分别连接到运算放大器的同相输入端和反相输入端；（3）将100Ω电阻的一端连接到运算放大器的输出端，另一端连接到直流稳压电源的负极；（4）将万用表的正极表笔连接到100Ω电阻的另一端，负极表笔连接到直流稳压电源的负极；（5）调节电位器，观察并记录万用表的读数。

2. VCCS电路搭建：（1）将直流稳压电源的正极连接到运算放大器的同相输入端（+），负极连接到运算放大器的反相输入端（-）；（2）将100Ω电阻的一端连接到运算放大器的输出端，另一端连接到直流稳压电源的负极；（3）将万用表的正极表笔连接到100Ω电阻的另一端，负极表笔连接到直流稳压电源的负极；（4）将电位器的两端分别连接到运算放大器的同相输入端和反相输入端；（5）调节电位器，观察并记录万用表的读数。

受控源的实验研究实验报告受控源的实验研究实验报告引言：在科学研究领域，实验是获取有关特定现象或理论验证的重要手段之一。

本实验旨在探究受控源的特性和应用，通过实验数据的收集和分析，揭示受控源在不同条件下的行为规律，并为相关领域的进一步研究提供参考。

实验设计：本实验采用了受控源的基本电路，包括电源、电阻、电容等元件。

通过改变电源电压、电阻阻值和电容容值等参数，观察受控源输出信号的变化情况。

实验过程中，我们使用了示波器和多用途测试仪等仪器设备，以确保实验数据的准确性和可靠性。

实验一：受控源的电流输出特性在实验一中，我们固定电源电压和电阻阻值，通过改变电容容值，观察受控源的电流输出特性。

实验结果显示，电容容值的增加导致电流输出的减小，反之亦然。

这表明受控源的电流输出与电容容值呈反比关系。

进一步分析发现，当电容容值较小时，电流输出的变化较为敏感，而当电容容值较大时，电流输出的变化相对较小。

实验二：受控源的电压输出特性在实验二中，我们固定电源电压和电容容值，通过改变电阻阻值，观察受控源的电压输出特性。

实验结果显示，电阻阻值的增加导致电压输出的增加，反之亦然。

这表明受控源的电压输出与电阻阻值呈正比关系。

进一步分析发现，当电阻阻值较小时，电压输出的变化较为敏感，而当电阻阻值较大时，电压输出的变化相对较小。

实验三：受控源的频率响应特性在实验三中，我们固定电源电压、电阻阻值和电容容值，通过改变输入信号的频率，观察受控源的频率响应特性。

实验结果显示，受控源的输出信号在不同频率下有不同的幅度和相位差。

随着频率的增加，输出信号的幅度逐渐减小，相位差也逐渐增大。

这表明受控源对于不同频率的输入信号有不同的响应能力。

实验四：受控源的应用实例在实验四中，我们将受控源应用于一个简单的电路中，以探究其在实际应用中的效果。

通过合理选择电源电压、电阻阻值和电容容值，我们成功实现了一个正弦波发生器。

实验结果显示，受控源能够稳定输出频率可调的正弦波信号，具有较好的波形质量和频率稳定性。

一、实验目的1. 理解受控源的基本概念和特性。

2. 掌握受控源在不同电路中的应用。

3. 通过实验验证受控源的外特性及其转移参数。

4. 深入理解戴维南定理在含受控源电路中的应用。

二、实验原理受控源是一种特殊的电路元件，其电压或电流受其他支路电压或电流的控制。

根据控制量的不同，受控源可分为四种类型：电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）。

戴维南定理指出，任何线性电阻电路均可等效为一个电压源和电阻串联的单口网络。

该定理在含受控源电路的分析中具有重要意义。

三、实验器材1. 信号发生器2. 数字多用表3. 电阻箱4. 运算放大器5. 受控源6. 连接导线四、实验步骤1. 搭建VCVS电路：- 将运算放大器配置为非反相放大器。

- 将受控源连接在运算放大器的输出端。

- 通过调节输入电压，观察输出电压的变化，分析VCVS的外特性。

2. 搭建VCCS电路：- 将运算放大器配置为反相放大器。

- 将受控源连接在运算放大器的输出端。

- 通过调节输入电流，观察输出电流的变化，分析VCCS的外特性。

3. 搭建含受控源的戴维南等效电路：- 搭建一个含受控源的电路。

- 使用戴维南定理将电路简化为一个等效电压源和电阻串联的单口网络。

- 通过实验验证等效电路的正确性。

五、实验数据与分析1. VCVS电路：- 输入电压U1：2V，输出电压U2：1.8V。

- 输入电压U1：4V，输出电压U2：3.6V。

- 分析：VCVS电路的外特性呈线性关系，输出电压与输入电压成正比。

2. VCCS电路：- 输入电流I1：2mA，输出电流I2：1.8mA。

- 输入电流I1：4mA，输出电流I2：3.6mA。

- 分析：VCCS电路的外特性呈线性关系，输出电流与输入电流成正比。

3. 含受控源的戴维南等效电路：- 通过实验验证，等效电路的输出电压与实际电路的输出电压基本一致，说明戴维南定理在含受控源电路中是适用的。

竭诚为您提供优质文档/双击可除受控源的研究实验报告篇一：电路实验报告受控源的研究受控源的研究实验报告实验摘要1.实验内容1了解受控源的种类；○2用运算放大器组成受控源，运算放大器芯片型号是uA741，有○四种结构，在面包板上搭接电压控制电压源和电压控制电流源。

；3测试电压控制电压源（VcVs）特性；○4测试电压控制电流源（Vccs）特性。

○2.名词解释受控源受控源又称为非独立源。

一般来说，一条支路的电压或电流受本支路以外的其它因素控制时统称为受控源。

受控源由两条支路组成，其第一条支路是控制支路，呈开路或短路状态；第二条支路是受控支路，它是一个电压源或电流源，其电压或电流的量值受第一条支路电压或电流的控制。

受控源可以分成四种类型，分别是电压控制电压源、电压控制电流源、电流控制电压源和电流控制电流源，如右图所示。

实验目的1加深对受控源的认识和理解；○2熟悉由运算放大器组成受控源电路的分析方法,了解运算放大器○的应用；3掌握对受控源特性的测量方法。

○实验环境（仪器用品等）实验地点：实验时间：实验仪器与元器件：hbe硬件基础电路实验箱、直流电压源、数字万用表、导线若干等本次实验的原理电路图如下图所示：1电压控制电压源○2电压控制电流源○实验原理通过直流电压源接受控源，在用万用表测得输入电压、输出电压以及输出电流，记录之后进行比较，得到受控源的一般规律。

※实验步骤※1.准备工作：检查万用表是否显示正常；调节实验箱1检查万用表的使用状况，确定万用表的读数无误，量程正确；○2打开实验箱，选择直流电压档，调节旋钮，使输出端输出范围为○-0.5V至0.5V电压，并用万用表电压档测量是否准确。

2.按照电路图在实验箱上连接电路1根据实验箱上的运算放大器的位置和孔位，设计串并联电路，并○连接；2连线注意事项：①导线的连接注意美观；②连接好之后，先不用○连接直流电压源，而应仔细检查之后电路是否正确后方可接通。

3.测量电压控制电压源1电路准确无误，接上电源之后，可进行测量；○2先测量转移特性：○测得输入端的电压值后再测输出端与地端的电压，不断调节输入端的值，记录输出端的值；3之后测试有负载时的输出电压：使输入电压固定，调节滑动变阻○器的阻值，测量输出电压；4记录数据。

一、实验目的1. 理解受控源的基本概念和特性。

2. 掌握受控源在电路中的作用和影响。

3. 通过实验验证受控源的基本原理和特性。

二、实验原理受控源是一种能够根据电路中其他元件的电压或电流变化而变化的电源。

常见的受控源有电压控制电压源（VCVS）、电流控制电压源（CCVS）、电压控制电流源（VCCS）和电流控制电流源（CCCS）。

本实验主要研究电压控制电压源（VCVS）和电流控制电压源（VCCS）的特性。

三、实验仪器与设备1. 信号发生器2. 数字万用表3. 电阻箱4. 受控源实验电路板5. 连接线四、实验步骤1. 搭建电路根据实验要求，搭建受控源实验电路。

首先，将信号发生器输出端连接到受控源输入端，再将受控源输出端连接到数字万用表的正极，负极接地。

2. VCVS实验a. 设置信号发生器输出一个固定频率的正弦波电压，调节电压值。

b. 逐步改变信号发生器的输出电压，记录下对应的受控源输出电压。

c. 分析数据，验证VCVS的特性。

3. VCCS实验a. 设置信号发生器输出一个固定频率的正弦波电流，调节电流值。

b. 逐步改变信号发生器的输出电流，记录下对应的受控源输出电压。

c. 分析数据，验证VCCS的特性。

五、实验数据与结果1. VCVS实验数据| 信号发生器输出电压（V） | 受控源输出电压（V） || :-----------------------: | :-------------------: || 2.0 | 1.5 || 2.5 | 1.8 || 3.0 | 2.1 || 3.5 | 2.4 || 4.0 | 2.7 |根据实验数据，可以得出VCVS的特性：当信号发生器输出电压增大时，受控源输出电压也随之增大，且二者呈线性关系。

2. VCCS实验数据| 信号发生器输出电流（mA） | 受控源输出电压（V） || :-----------------------: | :-------------------: || 0.5 | 1.0 || 1.0 | 2.0 || 1.5 | 3.0 || 2.0 | 4.0 || 2.5 | 5.0 |根据实验数据，可以得出VCCS的特性：当信号发生器输出电流增大时，受控源输出电压也随之增大，且二者呈线性关系。

受控源特性的研究实验报告受控源特性的研究实验报告引言：受控源是电子学领域中的一个重要概念，它是指一种能够产生可控电流或电压的电子元件。

通过对受控源的研究，我们可以更好地理解电子元件的特性，并为电路设计和工程应用提供指导。

本实验旨在探索受控源的特性，并通过实验数据分析验证理论模型的准确性。

实验一：受控源的基本原理在实验一中，我们使用了一台数字万用表和一台示波器来测量受控源的电流和电压。

我们首先连接了一个电阻和一个受控源，并通过改变受控源的控制电压，观察电流和电压的变化。

实验结果表明，受控源的输出电流和电压与控制电压之间存在线性关系，这符合受控源的基本原理。

实验二：受控源的非线性特性在实验二中，我们进一步研究了受控源的非线性特性。

我们使用了一个二极管和一个受控源，并通过改变受控源的控制电压来观察二极管的电流和电压变化。

实验结果显示，当控制电压超过一定阈值时，二极管的电流急剧增加，而电压则几乎不变。

这表明受控源在一定范围内具有非线性特性，需要注意在设计电路时的合理使用。

实验三：受控源的频率响应在实验三中，我们研究了受控源的频率响应。

我们使用了一个信号发生器和一个示波器，并通过改变信号发生器的频率来观察受控源的电流和电压变化。

实验结果显示，受控源的输出电流和电压随着频率的增加而逐渐减小，这是由于受控源的内部电容和电感导致的。

因此，在高频应用中，我们需要注意受控源的频率响应特性，以确保电路的稳定性和性能。

实验四：受控源的温度特性在实验四中，我们研究了受控源的温度特性。

我们使用了一个温度控制器和一个温度传感器，并通过改变温度控制器的设定温度来观察受控源的电流和电压变化。

实验结果显示，受控源的输出电流和电压随着温度的增加而逐渐减小，这是由于受控源内部材料的温度敏感性导致的。

因此，在高温环境中，我们需要注意受控源的温度特性，以确保电路的可靠性和性能。

结论：通过本次实验，我们对受控源的特性有了更深入的了解。

受控源的基本原理是通过控制电压来产生可控电流或电压，具有线性和非线性特性。

受控源研究实验报告一、实验目的1.理解受控源的特点和工作原理；2.通过实验，掌握受控源电压和电流的测量方法；3.分析受控源的输出特性，并绘制相应的伏安特性曲线。

二、实验原理受控源是一种能够控制电流或电压的电子元件或电路。

在实验中，我们将使用一种常见的受控源，可变电阻，并通过改变电阻值来控制电压和电流。

三、实验仪器和器件1.示波器2.可变电阻3.多用电表4.直流电源四、实验步骤1.将可变电阻连接到直流电源的正极和负极，将示波器的探头分别连接到电阻两端，此时可变电阻即为受控源。

2.调整可变电阻的电阻值，并记录下相应的电压和电流数值。

3.对电压和电流进行多次测量，得到一个数据集合。

4.根据数据集合，绘制出受控源的伏安特性曲线。

五、实验结果与分析在实验中，我们改变了可变电阻的电阻值，并记录下相应的电压和电流数值，将数据整理如下表所示：可变电阻电阻值（Ω），电压（V），电流（A）-------------，----------，----------10，1，0.120，2，0.230，3，0.340，4，0.450，5，0.5根据数据集合，我们可以绘制受控源的伏安特性曲线，横轴为电压（V），纵轴为电流（A）。

通过观察曲线，我们可以发现电流与电压成正比关系，符合欧姆定律。

六、结论通过实验，我们得到了受控源的伏安特性曲线，并发现电流与电压成正比关系。

这证明了受控源的工作原理和特点。

受控源能够稳定地产生特定的电流或电压，并通过改变电阻值来控制输出量，具有很大的实际应用价值。

七、实验总结通过本次实验，我们学习了受控源的特点和工作原理，并掌握了受控源电压和电流的测量方法。

实验中我们使用了可变电阻作为受控源，通过改变电阻值来控制电压和电流。

通过测量数据和绘制伏安特性曲线，我们发现电流与电压成正比关系，符合欧姆定律。

此外，我们还发现受控源能够稳定地产生特定的电流或电压，具有很大的实际应用价值。

综上所述，本次受控源研究实验取得了成功，我们通过实验掌握了受控源的工作原理，并能够进行相应的测量和分析。

一、实训目的本次受控源实训的主要目的是通过实际操作，加深对受控源原理的理解，掌握受控源电路的设计与搭建方法，提高动手能力和实际操作技能。

同时，通过实训，培养学生的团队协作精神和严谨的科学态度。

二、实训环境实训地点：实验室实训设备：受控源实验板、电源、示波器、万用表、导线等。

三、实训原理受控源是一种输出电压或电流与输入电压或电流成比例关系的电子元件。

受控源可分为电压控制型（VCCS）和电流控制型（CCCS）两种。

本次实训主要研究电压控制型受控源。

电压控制型受控源（VCCS）的原理：当输入电压Uin变化时，输出电压Uout与输入电压Uin成比例变化，即Uout = kUin，其中k为比例系数。

四、实训过程1. 搭建受控源电路根据受控源原理，搭建一个电压控制型受控源电路。

电路主要包括以下部分：（1）输入电压源Uin；（2）受控源模块；（3）输出电压Uout；（4）测试电路，包括示波器和万用表。

2. 测试受控源电路（1）调整输入电压Uin，观察输出电压Uout的变化；（2）记录不同输入电压下输出电压的变化情况，分析受控源电路的特性；（3）通过示波器观察输出电压波形，分析电路的稳定性。

3. 分析受控源电路（1）根据测试数据，分析受控源电路的线性度、增益、带宽等特性；（2）分析受控源电路在不同工作条件下的稳定性；（3）总结受控源电路在实际应用中的优缺点。

五、实训结果1. 成功搭建了电压控制型受控源电路；2. 通过测试，得到了不同输入电压下输出电压的变化情况，分析了受控源电路的特性；3. 通过示波器观察，分析了受控源电路的稳定性。

六、实训总结1. 通过本次实训，加深了对受控源原理的理解，掌握了受控源电路的设计与搭建方法；2. 提高了动手能力和实际操作技能，培养了团队协作精神和严谨的科学态度；3. 发现了受控源电路在实际应用中的优缺点，为以后的学习和研究提供了参考。

在实训过程中，需要注意以下几点：1. 严格按照电路图搭建电路，确保电路的准确性；2. 注意安全操作，避免触电、短路等事故发生；3. 在测试过程中，注意观察波形变化，分析电路特性；4. 认真记录测试数据，为后续分析提供依据。
