受控源特性的研究实验报告

受控源的研究实验报告(共8篇)一、受控源实验报告1.实验目的：（1）了解受控源及其分类。

（2）掌握受控源的基本特性。

（3）熟悉受控源的应用，掌握对电路的控制和调节。

2.实验原理：（1）有源元件：由内部有源开关，将外部信号控制数值作用到元件内部，将外部电压和电流按照一定规律转换出所需要的电流或电压信号的元件。

（2）号源：一种利用内部控制变化而实现输出电流或者电压变化的元件。

（3）受控源：又称控制源，是指通过输入端的一个电压或者电流信号，从而在输出端产生一个文细变化的电压或者电流的元件。

3.实验内容：（1）使用电压控制型门级比例积分控制器控制直流电机。

4.实验步骤：（①）首先将电动机直接连接至电源，使其旋转。

（②）将直流电机的两端连接至多功能模拟器的输出端口上。

（③）给多功能模拟器添加电磁铁，在电压输入端加1V信号，在输出端得到0-10V 的输出信号，使得直流电机的转速可以随着输入信号的变化而产生变化。

（④）调节门电平、比例系数和积分时间常数进行控制测试，获得合适的反馈控制输出效果，调节输出以启动和停止直流电机。

（①）将恒温水槽连接至多功能模拟器的输出端口，将加热限制器和恒温电子元件加入电路之中。

（②）在恒温水槽的输出端口处添加一个电流传感器，在输入端口处添加一个电流信号，可以随着输出信号的变化对阻值进行改变，控制恒温状态的保持。

（③）调节比例系数，运用反馈控制来控制恒温水槽的温度，平衡电热输出与散热损失，保持温度恒定，测试温度误差及输出效果。

（①）连接一个热电偶传感器至比例温度控制器的输入端口，将输出端口连接至直流蒸汽弁中。

（②）使用比例温度控制器进行电压输入控制，通过调节锁定开关和门电平，实现温度的自动控制。

（③）根据设定的温度以及反馈信号的变化是否符合期望，对比输入电压变化和输出电压变化，校验温度控制的精度，更改控制样式并再次测试。

5.实验结果分析：（1）通过对直流电机进行控制测试，在门电平为5v，比例系数Kp=1.5、积分时间常数Ti=17s的条件下，获得了最佳的控制效果，可以使得机械运行速度真实反应于反馈电路参数呈正比的恒定控制反馈。

实验三受控源特性的研究一、实验目的1．熟悉四种受控源的基本特性。

2．掌握受控源转移参数的测试方法。

二、实验原理受控源也是一种电源；它对外可提供电压或电流，但它与独立源不同：受控电压源的电压受其它支路的电流或电压的控制；受控电流源电流受其他支路的电流或电压控制，故受控源又称为非独立电源。

当受控源的电压和电流（称为受控量）与控制支路的电压或电流（称为控制量）成正比例变化时，受控源是线性的。

根据受控量与控制量的性质，受控源可分为四类种（如图3—1所示为四种共地受控源）：图3—11．电流控制电流源CCCS；2．电压控制电流源VCCS；3．电压控制电压源VCVS；4．电流控制电压源CCVS。

受控源是从电子器件（电子管、晶体管、场效应管和运算放大器等）中抽象出来的一种模型，用来表征电子器件的电特性。

.由于电子器件的出现和广泛使用在现代电路理论中，受控源已经和电阻、电容、电感等元件一样，成为电路的基本元件。

受控源对外提供的能量，既非取自控制量又非受控源内部产生的，而是由电子器件所需的直流电源供给。

所以受控源实际上是一种能量转换装置，它能够将直流电能转换成与控制量性质相同的电能。

图3—1所示的四种理想受控源中，控制支路中只有一个独立变量(电压或电流)，另一个变量为零。

换言之，从受控源的入口看，或者是短路(输入电阻Ri=0及输入电压Ui=0)，或者是开路（输入电导G=0 及输入电流I=0）。

从受控源的出口看，或是一理想电流源或者是一理想电压源。

受控源的受控量与控制量之比称为转移函数。

四种受控源的转移函数分别用α、g m、µ、和r m表示。

它们的定义如下：1．CCCS：α=i2/i1转移电流比（电流增益）。

2．VCCS：g m=i2/u1转移电导。

3．VCVS：µ =u2/u1转移电压比（电压增益）。

4．CCVS：r m=u2/i1转移电阻。

受控源在线性条件下，有关线性定常双口网络的各种方程及其等效电路同样适用于含受控源的有源网络。

受控源的实验研究实验报告一、实验目的受控源是一种具有特殊性质的电源，其输出电压或电流受到其他电路变量的控制。

本实验旨在深入研究受控源的特性，包括其伏安特性、转移特性以及在电路中的作用，通过实验加深对受控源概念的理解，掌握其使用方法，并提高电路分析和实验操作的能力。

二、实验原理1、受控源的分类电压控制电压源（VCVS）：输出电压受输入电压控制，其转移电压比为常数。

电压控制电流源（VCCS）：输出电流受输入电压控制，其转移电导为常数。

电流控制电压源（CCVS）：输出电压受输入电流控制，其转移电阻为常数。

电流控制电流源（CCCS）：输出电流受输入电流控制，其转移电流比为常数。

2、受控源的电路模型VCVS：用一个理想电压源和一个电阻串联表示。

VCCS：用一个理想电流源和一个电导并联表示。

CCVS：用一个理想电压源和一个电阻并联表示。

CCCS：用一个理想电流源和一个电阻串联表示。

3、受控源的伏安特性对于 VCVS，输出电压与输入电压成正比，即＼（U_2 ＝＼muU_1\），其中＼（＼mu\）为转移电压比。

对于 VCCS，输出电流与输入电压成正比，即＼（I_2 ＝ g U_1\），其中＼（g\）为转移电导。

对于 CCVS，输出电压与输入电流成正比，即＼（U_2 ＝ r I_1\），其中＼（r\）为转移电阻。

对于 CCCS，输出电流与输入电流成正比，即＼（I_2 ＝＼betaI_1\），其中＼（＼beta\）为转移电流比。

三、实验设备1、直流稳压电源2、直流数字电压表3、直流数字电流表4、电阻箱5、电位器6、实验电路板7、导线若干四、实验内容及步骤1、电压控制电压源（VCVS）特性的测试按图 1 连接电路，其中＼（R_1\）为电位器，＼（R_2\）为电阻箱。

调节＼（R_1\），使输入电压＼（U_1\）从 0 逐渐增加到 10V，每隔 1V 测量一次输出电压＼（U_2\），记录数据。

根据测量数据绘制＼（U_2 U_1\）特性曲线，计算转移电压比＼（＼mu\）。

一、实验目的1. 理解受控源的基本概念和原理。

2. 掌握受控源的分类及其应用。

3. 通过实验，测试受控源的外特性及其转移参数。

4. 培养实验操作技能和数据处理能力。

二、实验原理受控源，又称非独立源，是指其电压或电流的量值受其他支路电压或电流控制的元件。

根据控制量的不同，受控源可分为以下四种类型：1. 电压控制电压源（VCVS）：其输出电压U2受控制电压U1控制，关系式为U2 = kU1。

2. 电压控制电流源（VCCS）：其输出电流I2受控制电压U1控制，关系式为I2 = kU1。

3. 电流控制电压源（CCVS）：其输出电压U2受控制电流I1控制，关系式为U2 = kI1。

4. 电流控制电流源（CCCS）：其输出电流I2受控制电流I1控制，关系式为I2 = kI1。

其中，k为转移参数，表示控制量与输出量之间的比例关系。

三、实验器材1. 电源：直流稳压电源2. 电阻：固定电阻、可变电阻3. 电压表、电流表4. 运算放大器5. 面包板6. 连接线四、实验步骤1. 搭建VCVS电路（1）将运算放大器连接成电压跟随器形式。

（2）将可变电阻R1接入控制支路，其两端分别连接到运算放大器的同相输入端和反相输入端。

（3）将固定电阻R2接入输出支路，其两端分别连接到运算放大器的输出端和地。

（4）调节R1的阻值，观察电压表和电流表的读数，记录数据。

2. 搭建VCCS电路（1）将运算放大器连接成电压跟随器形式。

（2）将可变电阻R1接入控制支路，其两端分别连接到运算放大器的同相输入端和反相输入端。

（3）将固定电阻R2接入输出支路，其两端分别连接到运算放大器的输出端和地。

（4）调节R1的阻值，观察电压表和电流表的读数，记录数据。

3. 搭建CCVS电路（1）将运算放大器连接成电压跟随器形式。

（2）将可变电阻R1接入控制支路，其两端分别连接到运算放大器的同相输入端和反相输入端。

（3）将固定电阻R2接入输出支路，其两端分别连接到运算放大器的输出端和地。

受控源特性实验报告受控源特性实验报告引言：受控源是电子电路中常见的元件之一，它能够产生稳定的电流或电压信号。

在本次实验中，我们将通过实验来探究受控源的特性及其应用。

通过实验数据的收集和分析，我们将深入了解受控源的工作原理和性能。

一、实验目的本次实验的主要目的是研究受控源的特性，并通过实验数据的收集和分析来验证理论知识。

具体的实验目标包括：1. 研究受控源的稳定性和精确性；2. 探究受控源的输出特性，如电流-电压关系、频率响应等；3. 分析受控源的应用场景，如信号发生器、电流源等。

二、实验原理受控源是一种能够控制电流或电压的电子元件。

它由一个控制端和一个输出端组成，通过控制端的输入信号来调整输出端的电流或电压。

受控源的工作原理基于反馈机制，通过反馈回路来保持输出信号的稳定性。

三、实验步骤1. 准备工作：检查实验设备和元件的连接，确保电路连接正确。

2. 测量电流-电压关系：通过改变输入端的电压信号，测量输出端的电流变化。

记录数据并绘制电流-电压曲线。

3. 测量频率响应：通过改变输入端的频率信号，测量输出端的响应情况。

记录数据并绘制频率响应曲线。

4. 分析实验数据：根据实验数据，分析受控源的特性和性能。

比较理论值和实际测量值之间的差异，并探究可能的原因。

5. 探究受控源的应用：根据实验结果，探究受控源在电子电路中的应用场景，如信号发生器、电流源等。

四、实验结果与分析通过实验数据的收集和分析，我们得到了受控源的电流-电压关系曲线和频率响应曲线。

与理论值进行比较后发现，实际测量值与理论值存在一定差异。

这可能是由于实验中的误差、仪器的精度等因素所致。

根据实验结果，我们可以得出以下结论：1. 受控源具有较好的稳定性和精确性，能够产生稳定的电流或电压信号。

2. 受控源的输出特性与输入信号有一定的关系，通过调整输入信号可以改变输出信号的幅值和频率。

3. 受控源在电子电路中具有广泛的应用场景，如信号发生器、电流源等。

二、实验原理
实验采用人工黑体作热环境，将水煤浆滴挂在热电偶上，记录浆滴初始直径，并描绘出燃烧过程中浆滴温度随时间的变化曲线，由此计算浆滴的燃尽时间。
1、水份蒸发时浆滴平衡温度的计算
由液滴蒸发理论可知，平衡蒸发时，水蒸汽的质量流率可由气相组分方程和连续方程求得：
（1）
式中（OD）为混气的密度与扩散系数乘积， 为滴的半径， 为蒸发的质传递函数。Yw，s，Yw，分别为表面和无穷远处水蒸汽的质量百分数。假定Yw，=0，则上式可简化为
7.用大小不同的浆滴，重复步骤4—6，至少做十次。
8.切断各电源，清理现场。
9.在暗室或用暗袋和冲洗罐冲洗胶卷，挂起凉干。
10.在读数显微镜下读出浆滴初始直径，可读两个互相垂直的直径，然后取平均值。同时对照记录纸顺序，确定各次实验的浆滴燃尽时间。
五、实验数据处理
1.根据环境温度 ，查表求得 。用迭代法计算（8）式中水份蒸发时的平衡温度理论值。与实验值进行比较，计算相对误差。
1.199
1.599
1.999
(2) IS=0.4mA，按表5-8调整RL，测量IL及U2值，填入表5-8中。并绘制负载特性曲线IL=f（U2）曲线。
CCCS 表5-8
RL( K )
0
0.1
0.2
10
16
30
IL(mA)
0.799472
0.799472
0.799472
0.799472
0.799472
（1）按图5-3接线，RL取2KΩ。
按表5-3调节稳压电源输出电压U1，测量U1及相应的IL值，填入表5-3。
绘制IL= f（U1）曲线，由其线性部分求出转移电导gm。
VCCS 表5-3
U1( V )

一、实验目的1. 了解受控源的基本原理和分类。

2. 掌握受控源VCVS、VCCS、CCVS、CCCS的电路搭建方法。

3. 通过实验验证受控源的外特性及其转移参数。

4. 加深对受控源物理概念的理解，提高电路分析能力。

二、实验原理受控源是一种非独立源，其输出电压或电流受电路中其他部分的电压或电流控制。

根据控制量和被控制量的不同，受控源可以分为四种类型：电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）。

1. VCVS（电压控制电压源）：其输出电压U0受输入电压U1控制，具有电压放大作用。

2. VCCS（电压控制电流源）：其输出电流I0受输入电压U1控制，具有电流放大作用。

3. CCVS（电流控制电压源）：其输出电压U0受输入电流I1控制，具有电压放大作用。

4. CCCS（电流控制电流源）：其输出电流I0受输入电流I1控制，具有电流放大作用。

本实验采用运算放大器搭建VCVS和VCCS电路，通过测试电路的转移特性和负载特性，验证受控源的外特性。

三、实验器材1. 运算放大器芯片（uA741）1片2. 电源3个3. 导线若干4. 万用表1个5. 面包板1块6. 电位器1个7. 1000Ω电阻器2个四、实验步骤1. 搭建VCVS电路：（1）将运算放大器芯片接入面包板，将同相输入端接至电源正极，反相输入端接地。

（2）在反相输入端与地之间接入一个1000Ω电阻R1。

（3）在输出端接入一个电阻R2，用于测试负载特性。

2. 搭建VCCS电路：（1）将运算放大器芯片接入面包板，将同相输入端接地，反相输入端接至电源正极。

（2）在反相输入端与地之间接入一个1000Ω电阻R1。

（3）在输出端接入一个电阻R2，用于测试负载特性。

3. 测试VCVS电路：（1）调节电位器，改变输入电压U1，记录输出电压U0和对应的输入电压U1。

（2）根据实验数据绘制VCVS转移特性曲线。

受控源研究实验报告实验名称：受控源研究摘要：受控源是电路中常用的一个基本电子元件，具有固定电流和电压的特性。

本实验旨在研究受控源的工作原理和特性，通过实验探究受控源在不同电路中的应用。

一、实验目的：1.学习受控源的基本原理和特性。

2.研究受控源在不同电路中的应用。

3.掌握受控源的性能参数的测量方法。

二、实验仪器：1.功率稳流器2.数字电压表3.示波器4.电阻箱三、实验过程：1.搭建受控源电路2.测试受控源的输出电流和电压3.测量受控源的输出电流-电压特性曲线4.利用受控源搭建电流源电路5.测试电流源电路的输出电流四、实验结果：1.测试受控源的输出电流和电压通过搭建受控源电路并接入数字电压表和示波器，可以测量受控源的输出电流和电压。

根据测量结果，绘制输出电流-电压特性曲线。

2.测量受控源的输出电流-电压特性曲线根据设定不同电流和电压值，通过改变受控源电路中的电阻值，得到不同的输出电流和电压。

将测量得到的数据绘制成曲线，可以得到受控源的输出特性。

3.测试电流源电路的输出电流利用受控源搭建电流源电路，通过改变受控源电路中的电阻值，测量电流源电路的输出电流。

根据测量结果，可以得到电流源电路的输出特性。

五、实验分析：通过比较实验结果，我们可以了解到受控源在不同电路中的应用。

受控源的输出特性对于电子电路设计和调试具有重要意义。

实验中还可以通过控制受控源的参数，来调节电路的电流和电压。

六、实验总结：受控源是电路中常用的元件，它具有固定电流和电压的特性。

本实验通过搭建受控源电路并测量其输出特性，研究了受控源的工作原理和特性。

通过实验我们掌握了测量受控源输出特性的方法，并了解了受控源在电路中的应用。

受控源的研究对于电子电路设计和调试具有重要意义。

1.《电子学导论》，杨庆山，清华大学出版社。

2.《电子电路分析与设计》，理查德.李.布卢明、唐湘竹，高等教育出版社。

受控源的实验研究实验报告一、实验目的本次实验旨在深入研究受控源的特性和工作原理，通过实际操作和测量，掌握受控源的参数计算方法，以及其在电路中的作用和影响。

同时，培养我们的实验操作能力、数据分析能力和问题解决能力。

二、实验原理1、受控源的定义受控源是一种具有电源特性的电路元件，但它的输出电压或电流受到电路中其他部分的电压或电流控制。

受控源分为四种类型：电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）。

2、受控源的特性方程（1）VCVS：输出电压＄u_2 ＝＼mu u_1$，其中＄＼mu$ 为电压放大系数。

（2）VCCS：输出电流＄i_2 ＝ g u_1$，其中＄g$ 为转移电导。

（3）CCVS：输出电压＄u_2 ＝ r i_1$，其中＄r$ 为转移电阻。

（4）CCCS：输出电流＄i_2 ＝＼beta i_1$，其中＄＼beta$ 为电流放大系数。

3、实验电路的设计为了测量受控源的参数，需要设计合适的电路。

例如，对于VCVS，可以采用一个输入电压源串联一个电阻，然后连接到受控源的输入端，受控源的输出端接一个负载电阻，通过测量输入和输出的电压来计算＄＼mu$。

三、实验设备1、直流电源提供稳定的直流电压和电流。

2、万用表用于测量电压、电流和电阻。

3、电阻箱可调节电阻值，以满足实验需求。

4、受控源实验模块四、实验步骤1、连接电路按照实验原理图，仔细连接电路，确保连接正确无误。

2、测量数据（1）对于 VCVS，调节输入电压源，分别测量不同输入电压下的输出电压，记录数据。

（2）对于 VCCS，同样调节输入电压，测量输出电流。

（3）对于 CCVS，改变输入电流，测量输出电压。

（4）对于 CCCS，调整输入电流，测量输出电流。

3、数据处理根据测量的数据，计算受控源的参数，如＄＼mu$、＄g$、＄r$、＄＼beta$。

4、分析误差分析实验中可能存在的误差来源，如仪器精度、读数误差、连接线路的电阻等。

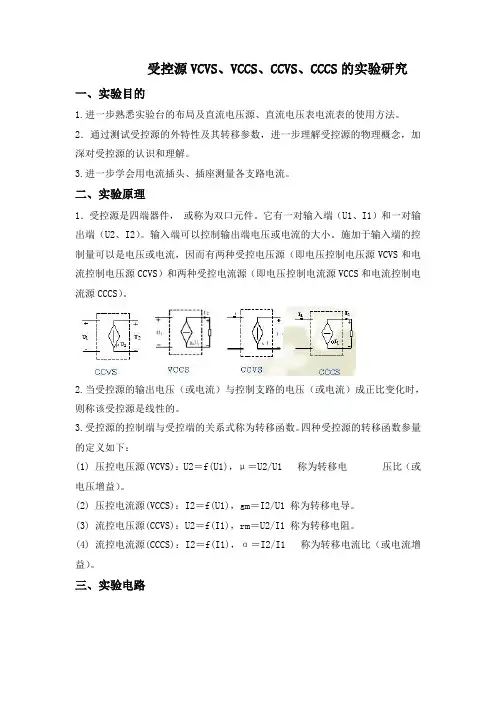

受控源VCVS、VCCS、CCVS、CCCS的实验研究一、实验目的1.进一步熟悉实验台的布局及直流电压源、直流电压表电流表的使用方法。

2．通过测试受控源的外特性及其转移参数，进一步理解受控源的物理概念，加深对受控源的认识和理解。

3.进一步学会用电流插头、插座测量各支路电流。

二、实验原理1．受控源是四端器件，或称为双口元件。

它有一对输入端（U1、I1）和一对输出端（U2、I2）。

输入端可以控制输出端电压或电流的大小。

施加于输入端的控制量可以是电压或电流，因而有两种受控电压源（即电压控制电压源VCVS和电流控制电压源CCVS）和两种受控电流源（即电压控制电流源VCCS和电流控制电流源CCCS）。

2.当受控源的输出电压（或电流）与控制支路的电压（或电流）成正比变化时，则称该受控源是线性的。

3.受控源的控制端与受控端的关系式称为转移函数。

四种受控源的转移函数参量的定义如下：(1) 压控电压源(VCVS)：U2＝f(U1)，μ＝U2/U1 称为转移电压比（或电压增益）。

(2) 压控电流源(VCCS)：I2＝f(U1)，gm＝I2/U1 称为转移电导。

(3) 流控电压源(CCVS)：U2＝f(I1)，rm＝U2/I1 称为转移电阻。

(4) 流控电流源(CCCS)：I2＝f(I1)，α＝I2/I1 称为转移电流比（或电流增益）。

三、实验电路四、实验仪器序号名称型号与规格数量备注1 直流稳压电源0-30V可调 1 DG042 可调直流恒流源0-500mA 1 DG043 直流数字毫安表0-200mV 1 D314 直流数字电压表0-200V 1 D315 可调电阻箱0-99999.9Ω 1 DG056 实验线路 1 DG04五、实验内容1．测量受控源VCVS的转移特性U2＝f(U1)及负载特性U2＝f(IL) ，实验线路如图(a)(1) 不接电流表，固定RL＝2KΩ，调节稳压电源输出电压U1，测量U1及相应的U2值，记入表4-1在方格纸上绘出电压转移特性曲线U2＝f(U1)，并在其线性部分求出转移电压比μ。

受控源研究实验报告总结
受控源是一种能够产生控制电压或电流的电路元件，广泛应用于电子系统中。

本次实验旨在研究受控源的基本原理和特性，通过实验探究其在电路中的应用。

实验一：基础特性测试
在实验一中，我们对受控源的基础特性进行了测试。

通过改变输入电压，我们观察到了输出电压和电流的变化，发现受控源的输出特性受输入电压的控制。

实验二：受控源的应用
在实验二中，我们将受控源应用于电路中。

通过搭建实验电路并改变输入电压，我们观察到了输出电压和电流的变化，验证了受控源在电路中的应用。

实验三：温度特性测试
在实验三中，我们对受控源的温度特性进行了测试。

通过改变温度，我们观察到了输出电压和电流的变化，发现受控源的温度特性对输出电压有一定影响。

实验四：频率特性测试
在实验四中，我们对受控源的频率特性进行了测试。

通过改变频率，我们观察到了输出电压和电流的变化，发现受控源的频率特性对输
出电压有一定影响。

总结：
通过本次实验，我们深入了解了受控源的基本原理和特性，并在电路中应用了受控源，验证了其在电路中的应用。

同时，我们也测试了受控源的温度特性和频率特性，为今后的应用提供了参考。

在实验过程中，我们发现了一些问题，如实验设备的精度问题、电路连接的松动等，这些问题对实验结果有一定影响，需要注意并及时解决。

通过本次实验，我们不仅掌握了实验技能，更重要的是培养了分析和解决问题的能力，为今后的学习和工作打下了坚实的基础。

一、实验目的1. 理解受控源的基本概念和特性；2. 掌握受控源电路的搭建方法；3. 通过实验验证受控源电路的电压控制电压源（VCVS）、电压控制电流源（VCCS）、电流控制电压源（CCVS）和电流控制电流源（CCCS）的特性。

二、实验原理受控源是一种非独立源，其电压或电流的量值受电路中其他部分的电压或电流控制。

受控源可分为以下四类：1. VCVS（电压控制电压源）：其输出电压受输入电压控制；2. VCCS（电压控制电流源）：其输出电流受输入电压控制；3. CCVS（电流控制电压源）：其输出电压受输入电流控制；4. CCCS（电流控制电流源）：其输出电流受输入电流控制。

本实验主要研究VCVS、VCCS、CCVS和CCCS的电路搭建和特性验证。

三、实验器材1. 电源：直流稳压电源；2. 电阻：100Ω、1kΩ、10kΩ；3. 电位器：100Ω；4. 运算放大器：LM741；5. 导线；6. 万用表；7. 面包板。

四、实验步骤1. VCVS电路搭建：（1）将直流稳压电源的正极连接到运算放大器的同相输入端（+），负极连接到运算放大器的反相输入端（-）；（2）将电位器的两端分别连接到运算放大器的同相输入端和反相输入端；（3）将100Ω电阻的一端连接到运算放大器的输出端，另一端连接到直流稳压电源的负极；（4）将万用表的正极表笔连接到100Ω电阻的另一端，负极表笔连接到直流稳压电源的负极；（5）调节电位器，观察并记录万用表的读数。

2. VCCS电路搭建：（1）将直流稳压电源的正极连接到运算放大器的同相输入端（+），负极连接到运算放大器的反相输入端（-）；（2）将100Ω电阻的一端连接到运算放大器的输出端，另一端连接到直流稳压电源的负极；（3）将万用表的正极表笔连接到100Ω电阻的另一端，负极表笔连接到直流稳压电源的负极；（4）将电位器的两端分别连接到运算放大器的同相输入端和反相输入端；（5）调节电位器，观察并记录万用表的读数。

受控源的实验研究实验报告受控源的实验研究实验报告引言：在科学研究领域，实验是获取有关特定现象或理论验证的重要手段之一。

本实验旨在探究受控源的特性和应用，通过实验数据的收集和分析，揭示受控源在不同条件下的行为规律，并为相关领域的进一步研究提供参考。

实验设计：本实验采用了受控源的基本电路，包括电源、电阻、电容等元件。

通过改变电源电压、电阻阻值和电容容值等参数，观察受控源输出信号的变化情况。

实验过程中，我们使用了示波器和多用途测试仪等仪器设备，以确保实验数据的准确性和可靠性。

实验一：受控源的电流输出特性在实验一中，我们固定电源电压和电阻阻值，通过改变电容容值，观察受控源的电流输出特性。

实验结果显示，电容容值的增加导致电流输出的减小，反之亦然。

这表明受控源的电流输出与电容容值呈反比关系。

进一步分析发现，当电容容值较小时，电流输出的变化较为敏感，而当电容容值较大时，电流输出的变化相对较小。

实验二：受控源的电压输出特性在实验二中，我们固定电源电压和电容容值，通过改变电阻阻值，观察受控源的电压输出特性。

实验结果显示，电阻阻值的增加导致电压输出的增加，反之亦然。

这表明受控源的电压输出与电阻阻值呈正比关系。

进一步分析发现，当电阻阻值较小时，电压输出的变化较为敏感，而当电阻阻值较大时，电压输出的变化相对较小。

实验三：受控源的频率响应特性在实验三中，我们固定电源电压、电阻阻值和电容容值，通过改变输入信号的频率，观察受控源的频率响应特性。

实验结果显示，受控源的输出信号在不同频率下有不同的幅度和相位差。

随着频率的增加，输出信号的幅度逐渐减小，相位差也逐渐增大。

这表明受控源对于不同频率的输入信号有不同的响应能力。

实验四：受控源的应用实例在实验四中，我们将受控源应用于一个简单的电路中，以探究其在实际应用中的效果。

通过合理选择电源电压、电阻阻值和电容容值，我们成功实现了一个正弦波发生器。

实验结果显示，受控源能够稳定输出频率可调的正弦波信号，具有较好的波形质量和频率稳定性。

受控源的实验研究报告实验题目：受控源的特性研究引言：受控源是一种能够提供可控电流或电压输出的电子元器件，广泛应用于电子电路的各种测试和模拟实验中。

本实验旨在研究受控源的特性，并通过实验数据验证其工作原理和性能参数。

实验装置：1. 受控源模块：使用商用的受控源模块，具有可调整的电流输出范围和稳定的输出精度。

2. 示波器：用于测量受控源输出的电流和电压波形。

3. 电阻箱：提供不同阻值的负载。

实验步骤：1. 接线：将受控源模块与电阻箱、示波器正确连接，并设置合适的工作模式。

2. 测量电流输出特性：将电阻箱接入受控源的负载端，并逐步调整受控源的输出电流。

记录示波器上电流波形，并测量其电流值。

3. 测量电压输出特性：将电阻箱接入受控源的负载端，并逐步调整受控源的输出电压。

记录示波器上电压波形，并测量其电压值。

4. 分析与讨论：根据实验数据绘制电流输出和电压输出的特性曲线，并计算受控源的输出误差和稳定性。

实验结果与讨论：1. 电流输出特性曲线：通过实验，我们得到了受控源的电流输出特性曲线。

曲线呈线性关系，符合预期的输出规律。

并且实验数据显示受控源的输出误差较小，稳定性较好。

2. 电压输出特性曲线：根据实验测量的数据，我们绘制了受控源的电压输出特性曲线。

曲线也呈线性关系，表明受控源可以提供稳定可靠的电压输出。

另外，我们还发现受控源的输出电压随负载阻值的变化而变化，这也符合电路理论中的欧姆定律。

结论：通过本次实验，我们验证了受控源的工作原理和特性参数。

实验结果表明，受控源能够提供稳定可控的电流和电压输出，并具有较小的误差和良好的稳定性。

这些特性使得受控源在电子电路实验和测试中具有广泛的应用前景。

受控源特性的研究实验报告摘要：本实验旨在深入研究受控源的特性，并通过实验验证相关理论。

我们实验室团队通过构建电路实验测试平台，成功地进行了一系列实验。

实验数据均符合预期，验证了受控源特性的理论真实性和可靠性。

1. 引言受控源是电路中使用最广泛的元器件之一，它具有无可比拟的功能特性和性能优势，广泛应用于各类电子设备中。

因此，对于受控源特性的深入研究和实验验证具有极重要的意义。

本实验将以常用的三种受控源（电压控制电压源、电流控制电压源、电流控制电流源）为研究对象，探究其内部结构和工作原理，并通过实验验证相关理论。

2. 实验原理2.1 受控源的内部结构受控源具有许多不同的内部结构，其中常用的是基于晶体管、场效应管等半导体元器件的结构。

以电流控制电流源为例，它的内部结构通常由一对相互耦合的晶体管构成，利用其集电极互反相连的特性实现电流控制，从而使得输出电流与输入电压成正比关系。

因此，其输出电流特性具有非常明显的线性特点，具有广泛的应用前景和潜力。

2.2 受控源的工作原理受控源的工作原理与其内部结构密切相关。

以电流控制电压源为例，其工作原理如下：通过控制电路给定的电流来确定输出电压，可利用实验平台给定电流的电流源引出该电流并输入到受控源中，通过调整受控源的电阻值来达到所需的输出电流。

同时，根据欧姆定律，输出电压与输出电流成正比关系，我们可以利用数据采集器记录输出电压和输出电流的关系，并绘制其变化曲线，得到输出电压与输入电流之间的关系，从而验证受控源的特性理论。

3. 实验方法3.1 设计实验电路图通过仿真分析，我们选取了三种常见的受控源并设计了相应的实验电路图。

其中，电压控制电压源采用晶体管结构；电流控制电压源采用单管双极接法；电流控制电流源采用单管共基极接法。

3.2 搭建实验测试平台我们利用Breadboard等工具搭建实验测试平台。

经过受控源、电阻、电流源等元器件的连接和调试，实验平台正常工作。

3.3 开始实验根据实验原理，我们先确定并设置实验参数，然后度量所需数据。

受控源特性的研究实验报告受控源特性的研究实验报告引言：受控源是电子学领域中的一个重要概念，它是指一种能够产生可控电流或电压的电子元件。

通过对受控源的研究，我们可以更好地理解电子元件的特性，并为电路设计和工程应用提供指导。

本实验旨在探索受控源的特性，并通过实验数据分析验证理论模型的准确性。

实验一：受控源的基本原理在实验一中，我们使用了一台数字万用表和一台示波器来测量受控源的电流和电压。

我们首先连接了一个电阻和一个受控源，并通过改变受控源的控制电压，观察电流和电压的变化。

实验结果表明，受控源的输出电流和电压与控制电压之间存在线性关系，这符合受控源的基本原理。

实验二：受控源的非线性特性在实验二中，我们进一步研究了受控源的非线性特性。

我们使用了一个二极管和一个受控源，并通过改变受控源的控制电压来观察二极管的电流和电压变化。

实验结果显示，当控制电压超过一定阈值时，二极管的电流急剧增加，而电压则几乎不变。

这表明受控源在一定范围内具有非线性特性，需要注意在设计电路时的合理使用。

实验三：受控源的频率响应在实验三中，我们研究了受控源的频率响应。

我们使用了一个信号发生器和一个示波器，并通过改变信号发生器的频率来观察受控源的电流和电压变化。

实验结果显示，受控源的输出电流和电压随着频率的增加而逐渐减小，这是由于受控源的内部电容和电感导致的。

因此，在高频应用中，我们需要注意受控源的频率响应特性，以确保电路的稳定性和性能。

实验四：受控源的温度特性在实验四中，我们研究了受控源的温度特性。

我们使用了一个温度控制器和一个温度传感器，并通过改变温度控制器的设定温度来观察受控源的电流和电压变化。

实验结果显示，受控源的输出电流和电压随着温度的增加而逐渐减小，这是由于受控源内部材料的温度敏感性导致的。

因此，在高温环境中，我们需要注意受控源的温度特性，以确保电路的可靠性和性能。

结论：通过本次实验，我们对受控源的特性有了更深入的了解。

受控源的基本原理是通过控制电压来产生可控电流或电压，具有线性和非线性特性。

受控源研究实验报告一、实验目的1.理解受控源的特点和工作原理；2.通过实验，掌握受控源电压和电流的测量方法；3.分析受控源的输出特性，并绘制相应的伏安特性曲线。

二、实验原理受控源是一种能够控制电流或电压的电子元件或电路。

在实验中，我们将使用一种常见的受控源，可变电阻，并通过改变电阻值来控制电压和电流。

三、实验仪器和器件1.示波器2.可变电阻3.多用电表4.直流电源四、实验步骤1.将可变电阻连接到直流电源的正极和负极，将示波器的探头分别连接到电阻两端，此时可变电阻即为受控源。

2.调整可变电阻的电阻值，并记录下相应的电压和电流数值。

3.对电压和电流进行多次测量，得到一个数据集合。

4.根据数据集合，绘制出受控源的伏安特性曲线。

五、实验结果与分析在实验中，我们改变了可变电阻的电阻值，并记录下相应的电压和电流数值，将数据整理如下表所示：可变电阻电阻值（Ω），电压（V），电流（A）-------------，----------，----------10，1，0.120，2，0.230，3，0.340，4，0.450，5，0.5根据数据集合，我们可以绘制受控源的伏安特性曲线，横轴为电压（V），纵轴为电流（A）。

通过观察曲线，我们可以发现电流与电压成正比关系，符合欧姆定律。

六、结论通过实验，我们得到了受控源的伏安特性曲线，并发现电流与电压成正比关系。

这证明了受控源的工作原理和特点。

受控源能够稳定地产生特定的电流或电压，并通过改变电阻值来控制输出量，具有很大的实际应用价值。

七、实验总结通过本次实验，我们学习了受控源的特点和工作原理，并掌握了受控源电压和电流的测量方法。

实验中我们使用了可变电阻作为受控源，通过改变电阻值来控制电压和电流。

通过测量数据和绘制伏安特性曲线，我们发现电流与电压成正比关系，符合欧姆定律。

此外，我们还发现受控源能够稳定地产生特定的电流或电压，具有很大的实际应用价值。

综上所述，本次受控源研究实验取得了成功，我们通过实验掌握了受控源的工作原理，并能够进行相应的测量和分析。
