连续式本体水溶性固体丙烯酸树脂的合成

丙烯酸树脂聚合法配方
【实用版】
目录
1.丙烯酸树脂聚合法简介
2.丙烯酸树脂聚合法配方的组成部分
3.丙烯酸树脂聚合法的具体步骤
4.丙烯酸树脂聚合法的应用领域
正文
【丙烯酸树脂聚合法简介】
丙烯酸树脂聚合法是一种制造丙烯酸树脂的常用方法，它是通过将丙烯酸单体和适量的引发剂、溶剂等混合在一起，然后通过加热、搅拌等手段促使丙烯酸单体发生聚合反应，生成丙烯酸树脂。

这种方法具有生产效率高、产品质量稳定等优点，因此在丙烯酸树脂的生产中得到了广泛应用。

【丙烯酸树脂聚合法配方的组成部分】
丙烯酸树脂聚合法的配方主要包括以下三个部分：
1.丙烯酸单体：这是制造丙烯酸树脂的主要原料，它的种类和比例决定了最终生成的丙烯酸树脂的性能和用途。

2.引发剂：引发剂的作用是促使丙烯酸单体发生聚合反应，它的种类和用量会影响聚合反应的速度和丙烯酸树脂的性能。

3.溶剂：溶剂的作用是溶解丙烯酸单体和引发剂，使它们能够充分混合和反应。

溶剂的选择和使用会影响聚合反应的效率和丙烯酸树脂的质量。

【丙烯酸树脂聚合法的具体步骤】
丙烯酸树脂聚合法的具体步骤如下：
1.将丙烯酸单体、引发剂和溶剂等混合在一起。

2.将混合物加热至一定温度，并进行搅拌，促使丙烯酸单体发生聚合反应。

3.在反应过程中，需要根据反应速率和丙烯酸树脂的性能要求，适时调整温度、搅拌速度等条件。

4.当聚合反应达到预期程度后，停止加热和搅拌，将丙烯酸树脂分离出来，进行后续加工和应用。

【丙烯酸树脂聚合法的应用领域】
丙烯酸树脂聚合法生产的丙烯酸树脂具有耐候性、耐化学腐蚀性、耐磨性等优点，因此在各个领域都有广泛的应用。

丙烯酸树脂的制备方法
丙烯酸树脂的制备方法有多种，其中最常见的是通过丙烯酸单体的自由基聚合反应来制备。

这种制备方法通常包括以下步骤：
1. 丙烯酸单体和引发剂混合：将丙烯酸单体和引发剂混合在一起，以便在聚合反应开始时使用。

2. 聚合反应：将混合物加热到适当的温度，引发聚合反应。

在聚合反应过程中，丙烯酸单体逐渐转化为丙烯酸树脂。

3. 终止反应：当聚合反应达到所需的分子量和粘度时，终止反应。

这通常通过添加终止剂来完成。

4. 分离和纯化：通过分离和纯化步骤，从反应混合物中提取丙烯酸树脂。

5. 调聚物处理：在某些情况下，可能需要使用调聚物来改善丙烯酸树脂的性能。

调聚物可以改变树脂的硬度、柔韧性、耐候性等。

6. 干燥：最后，将丙烯酸树脂在适当的温度下干燥，以去除其中的水分和残留物。

除了自由基聚合反应外，丙烯酸树脂还可以通过其他方法制备，例如离子型聚合反应、缩聚反应等。

每种制备方法都有其特定的优点和缺点，可以根据所需丙烯酸树脂的性能和应用来选择合适的制备方法。

丙烯酸树脂的合成原理
丙烯酸树脂是一种重要的合成树脂，其合成原理主要涉及丙烯酸单体的聚合反应。

合成过程中，首先需要准备丙烯酸单体和适量溶剂。

常用的溶剂有甲苯、二甲苯或醇酯类溶剂。

溶剂的选择需要考虑到反应的速度、反应温度以及合成树脂的性能等因素。

其次，需要选择适量的引发剂。

引发剂可以使丙烯酸单体引发自身的聚合反应。

常用的引发剂有过硫酸铵、过硫酸钾等物质。

引发剂的添加可以通过提供活性自由基来促进聚合反应的进行。

在实际操作时，先将溶剂和适量的引发剂加入到反应釜中。

然后，慢慢地将丙烯酸单体加入，同时保持适当的温度和搅拌速度，以促进反应的进行。

通常情况下，聚合反应会在较高的温度下发生，例如70-80摄氏度。

聚合反应进行一段时间后，会观察到反应物的黏度逐渐增加，并逐渐转变为树脂状物质。

待反应完全进行后，将反应产物进行冷却和过滤，即可得到丙烯酸树脂。

需要注意的是，在合成过程中需要控制反应的温度、搅拌速度和引发剂的用量等因素，以确保反应的进行和所得丙烯酸树脂的性能符合要求。

此外，还可以通过改变单体种类、添加其他功能性单体或引发剂来调控丙烯酸树脂的性能和应用领域。

丙烯酸树脂合成原理丙烯酸树脂合成原理回答纯钢结构2009-04-28 16:26:09共聚物树脂碳酸酯甲基丙烯酸丙酯200甲基丙烯酸甲酯300苯乙烯200丙烯酸正丁酯270甲基丙烯酸30甲苯500乙酸异丁酯200叔丁墓过氧化物10偶氮二异丁腈5乙酸异丁酯300叔丁基过氧化物10偶氮二异丁腈5zqiaoping2009-07-05 14:56:07以环氧树脂和聚酯树脂为主要成膜物质的热固性粉末涂料。

是当前粉末涂料中应用量最大的品种。

常由环氧树脂、含羧基聚酯树脂、流平剂、少量安息香消泡剂、颜料以及咪唑或氧化锌催化剂等配合而成。

装饰性（耐过度烘烤、流平性、外观丰满度）好,附着力等物性优良,成本较低,明显优于纯环氧粉末涂料,但防腐蚀性、硬度稍差。

大量用于冰箱、洗衣机、电风扇、工业缝纫机等室内轻工业家电制品的涂装。

克林斯曼-01-27 09:02:32丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。

用丙烯酸酯和甲基丙烯酸酯单体共聚合成的丙烯酸树脂对光的主吸收峰处于太阳光谱范围之外，所以制得的丙烯酸树脂漆具有优异的耐光性及户外老化性能。

热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工，制备铝粉漆时铝粉的白度、定位性好。

热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。

热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。

热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄。

丙烯酸树脂合成原理1.原料选择：丙烯酸树脂的合成主要以丙烯酸及其酯类为原料。

丙烯酸一般是通过氧化丙烯腈制备得到，丙烯腈可以通过丙烷氰化制备得到。

而酯类原料一般使用丙烯酸的酯化反应进行合成。

2.引发剂选择：丙烯酸树脂的合成需要引发剂来引发自由基聚合反应。

常用的引发剂包括过氧化物类物质，如过氧化苯甲酰、过氧化二异丙基苯酚等。

这些引发剂在正确的温度下能够分解产生自由基，从而引发丙烯酸单体的聚合反应。

3.聚合反应：丙烯酸树脂的合成是通过自由基聚合反应进行的。

聚合反应一般在合适的温度下进行，温度过高会导致副反应，温度过低则聚合反应速率较慢。

在反应过程中，自由基引发剂在加热后产生自由基，与丙烯酸单体发生反应，并逐步加入聚合物链中，形成高分子量的聚合物。

4.控制剂的添加：在丙烯酸树脂合成过程中，为了控制聚合反应的速率和分子量，常常需要添加控制剂。

控制剂可以限制聚合反应进行到一定程度，从而控制聚合物的分子量。

常用的控制剂包括过氧化物类物质，如二异丙基过氧化物和联苯砜等。

5.稳定剂的添加：丙烯酸树脂在合成过程中容易受到空气、光照等外界条件的影响，导致聚合反应进行失控。

为了提高合成过程的稳定性，通常需要添加稳定剂。

常用的稳定剂包括抗氧化剂和紫外光稳定剂等，它们可以有效地抑制聚合反应的非理想过程，从而提高丙烯酸树脂的质量。

总之，丙烯酸树脂的合成原理主要涉及原料选择、引发剂选择、聚合反应、控制剂的添加和稳定剂的添加等几个方面。

合成过程需要保持一定的温度、时间和条件，在合适的条件下进行反应，从而得到高质量的丙烯酸树脂产品。

丙烯酸树脂的合成及应用以丙烯酸酯、甲基丙烯酸酯以及苯乙烯（St）等乙烯基单体为主要原料合成的共聚物称为丙烯酸酯树脂（简称AR）。

该类树脂具有色浅、保色、保光、耐候、耐腐蚀和耐污染等特点，已广泛应用于汽车、飞机、机械电子、家具、建筑、皮革、木材、造纸、印染、工业塑料及日用品涂饰等领域。

其主要类型有溶剂型AR、水性AR、高固体组分AR和粉末型AR等。

通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用领域的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。

热塑性丙烯酸树脂在成膜过程中不发生进一步交联,因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工,制备铝粉漆时铝粉的白度、定位性好。

热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。

热固性丙烯酸树脂是指在树脂结构中带有一定的官能团,在制漆时通过加入的氨基树脂、环氧树脂、聚氨酯等树脂中的官能团反应形成网状结构,热固性树脂一般相对分子量较低。

热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄.最重要的应用是和氨基树脂配合制成氨基—丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛. 1．水溶性丙烯酸树脂随着人类对环境及健康的日益重视，水性涂料已获得了愈来愈广泛的应用。

国内工业涂料的水性化水平和工业发达国家相比存在着很大差距。

水性涂料面临的主要难题是在成本可接受的前提下如何提高产品的性能，使之达到与溶剂型漆相同或接近的水平，并进一步降低VOCs的排放量。

水性涂料代表着低污染涂料发展的主要方向。

为了不断改善其性能，扩大其应用范围，近半个世纪以来国内外对水性涂料进行了大量的研究。

水性丙烯酸酯树脂涂料在近几十年内得以迅速发展，除了它具有水性涂料的优缺点外,还与丙烯酸酯单体的结构有密切的关系。

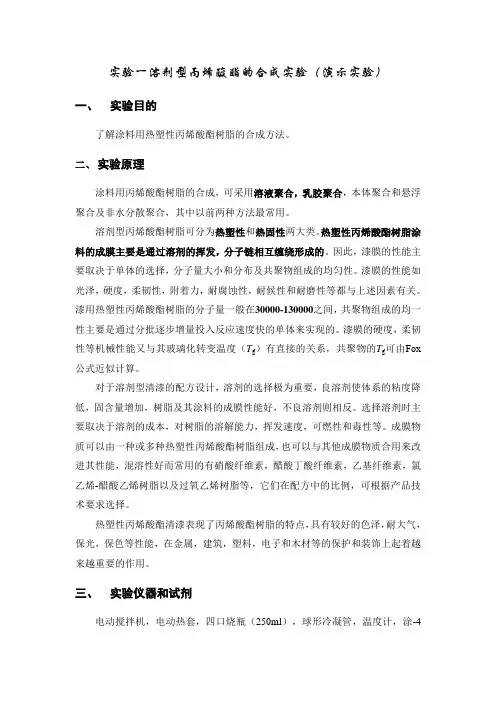

实验一溶剂型丙烯酸酯的合成实验（演示实验）一、实验目的了解涂料用热塑性丙烯酸酯树脂的合成方法。

二、实验原理涂料用丙烯酸酯树脂的合成，可采用溶液聚合，乳胶聚合，本体聚合和悬浮聚合及非水分散聚合，其中以前两种方法最常用。

溶剂型丙烯酸酯树脂可分为热塑性和热固性两大类。

热塑性丙烯酸酯树脂涂料的成膜主要是通过溶剂的挥发，分子链相互缠绕形成的。

因此，漆膜的性能主要取决于单体的选择，分子量大小和分布及共聚物组成的均匀性。

漆膜的性能如光泽，硬度，柔韧性，附着力，耐腐蚀性，耐候性和耐磨性等都与上述因素有关。

漆用热塑性丙烯酸酯树脂的分子量一般在30000-130000之间，共聚物组成的均一性主要是通过分批逐步增量投入反应速度快的单体来实现的。

漆膜的硬度，柔韧性等机械性能又与其玻璃化转变温度（T g）有直接的关系，共聚物的T g可由Fox 公式近似计算。

对于溶剂型清漆的配方设计，溶剂的选择极为重要，良溶剂使体系的粘度降低，固含量增加，树脂及其涂料的成膜性能好，不良溶剂则相反。

选择溶剂时主要取决于溶剂的成本，对树脂的溶解能力，挥发速度，可燃性和毒性等。

成膜物质可以由一种或多种热塑性丙烯酸酯树脂组成，也可以与其他成膜物质合用来改进其性能，混溶性好而常用的有硝酸纤维素，醋酸丁酸纤维素，乙基纤维素，氯乙烯-醋酸乙烯树脂以及过氧乙烯树脂等，它们在配方中的比例，可根据产品技术要求选择。

热塑性丙烯酸酯清漆表现了丙烯酸酯树脂的特点，具有较好的色泽，耐大气，保光，保色等性能，在金属，建筑，塑料，电子和木材等的保护和装饰上起着越来越重要的作用。

三、实验仪器和试剂电动搅拌机，电动热套，四口烧瓶（250ml），球形冷凝管，温度计，涂-4杯，铝片，秒表。

甲基丙烯酸甲酯（MMA，C.P.），甲基丙烯酸（MAA，C.P.），丙烯酸丁酯（BA，C.P.），苯乙烯（St，C.P.），过氧化二苯甲酰（BPO，C.P.），二甲苯（XYL，C.P.）。

四、实验配方及步骤（1）实验配方见表1-1所示。

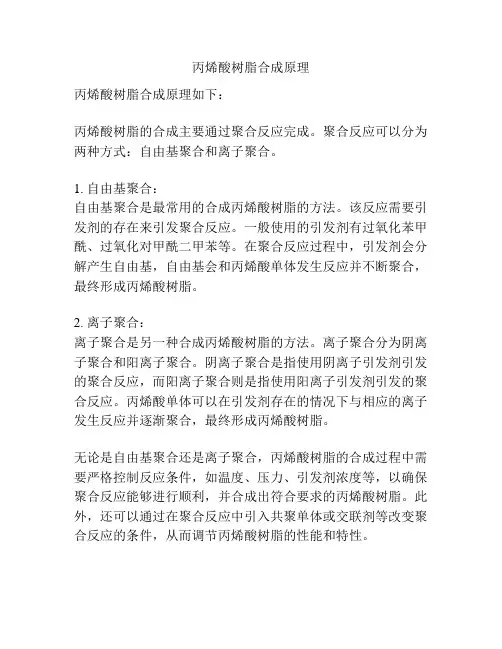

丙烯酸树脂合成原理
丙烯酸树脂合成原理如下：
丙烯酸树脂的合成主要通过聚合反应完成。

聚合反应可以分为两种方式：自由基聚合和离子聚合。

1. 自由基聚合：
自由基聚合是最常用的合成丙烯酸树脂的方法。

该反应需要引发剂的存在来引发聚合反应。

一般使用的引发剂有过氧化苯甲酰、过氧化对甲酰二甲苯等。

在聚合反应过程中，引发剂会分解产生自由基，自由基会和丙烯酸单体发生反应并不断聚合，最终形成丙烯酸树脂。

2. 离子聚合：
离子聚合是另一种合成丙烯酸树脂的方法。

离子聚合分为阴离子聚合和阳离子聚合。

阴离子聚合是指使用阴离子引发剂引发的聚合反应，而阳离子聚合则是指使用阳离子引发剂引发的聚合反应。

丙烯酸单体可以在引发剂存在的情况下与相应的离子发生反应并逐渐聚合，最终形成丙烯酸树脂。

无论是自由基聚合还是离子聚合，丙烯酸树脂的合成过程中需要严格控制反应条件，如温度、压力、引发剂浓度等，以确保聚合反应能够进行顺利，并合成出符合要求的丙烯酸树脂。

此外，还可以通过在聚合反应中引入共聚单体或交联剂等改变聚合反应的条件，从而调节丙烯酸树脂的性能和特性。

丙烯酸树脂的常见类型、合成方法及交联方式！【建筑工程类独家文档首发】丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。

用丙烯酸酯和甲基丙烯酸酯单体共聚合成的丙烯酸树脂对光的主吸收峰处于太阳光谱范围之外，所以制得的丙烯酸树脂漆具有优异的耐光性及户外老化性能。

热塑性丙烯酸树脂在成膜过程中不发生进一步交联，因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工，制备铝粉漆时铝粉的白度、定位性好。

热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。

热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。

热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄。

最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛。

按生产的方式分类可以分为：1、乳液聚合是通过单体、引发剂及其反应溶剂一起反应聚合而成，一般所成树脂为固体含量为50%的树脂溶液!是含有50%左右的溶剂的树脂，其一般反应用的溶为苯类(甲苯或是二甲苯)、酯类(乙酸乙酯、乙酸丁酯)，一般是单一或是混合!固乳液型的丙烯酸树脂有溶剂的不可变性!一般会因溶剂的选择不同而使产品性能不一样!一般有一定的色号!玻璃化温度较低，因为一般是用不带甲基的丙烯酸酯下去反应!固该类型的树脂可以有较高的固含量，可达到80%!可做高固体分涂料，生产简便!但因溶剂不可变性，运输不方便!2、悬浮聚合是一种较为复杂的生产工艺，一般是做为生产固体树脂而采用的一种方法!固体丙烯酸树脂，其一般都是采用了带甲基的丙烯酸酯下去反应聚合!不带甲基的丙烯酸酯一般都是带有一定的官能团的!其在反应滏中聚合反应不易控制，容易发粘而至爆锅!一般的流程是将单体、引发剂、助剂投入反应斧中然后放入蒸馏水反应!在一定时间和温度反应后再水洗，然后再烘干!过滤等!其产品的生产控制较为严格!如在中间的哪一个环节做得不到位，其出来的产品就会有一定的影响!一般是体现在颜色上面和分子量的差别!3、本体聚合是一种效率较高的生产工艺!一般是将原料放到一种特殊塑料薄膜中!然后反应成结块状，拿出粉碎，再过滤而成，一般该种方法生产的固体丙烯酸树脂其纯度是所有生产法中可以最高的!他的产品稳定性也是最好的，但他的缺点也是满大的!用苯体聚合而成的丙烯酸树脂对于溶剂的溶解性不强!有时相同的单体相同的配比用悬浮聚合要难溶解好几倍!而且颜料的分散性也不如悬浮聚合的丙烯酸树脂!4、其它聚合方法溶剂法反应，反应时经溶剂一起下去做中介物质!经反应釜好后再脱溶剂!以丙烯酸系单体(丙烯酸甲酯、丙烯酸乙酯、丙烯酸正丁酯和甲基丙烯酸甲酯、甲基丙烯酸正丁酯等)为基本成分，经交联成网络结构的不溶不熔丙烯酸系聚合物。

丙烯酸树脂的合成与涂料的制备实验五丙烯酸树脂的合成与涂料的制备一、实验目的和要求1 掌握树脂的合成方法2掌握涂料的制备方法二、实验原理丙烯酸树脂是是一种常用的乙烯基树脂皮革涂饰（皮革涂饰是指在干燥和整理后的皮革表面施涂一层有色或无色的天然或合成高分子薄膜的操作过程，是美化皮革外观质量的重要操作）成膜剂，它与皮革的粘结力强，具有良好的成膜性能，成膜透明、柔软有弹性，与其它成膜剂的相溶性好，广泛应用于各种皮革的涂饰生产过程中。

丙烯酸涂料是由丙烯酸树脂、溶剂和颜料、填料以及助剂组成。

丙烯酸树脂是由甲基丙烯酸甲酯、丙烯酸丁酯、丙烯酸、苯乙烯等单体聚合而成。

热固性丙烯酸树脂涂料多采用氨基树脂、环氧树脂、聚氨基甲酸酯低聚物等作为固化剂进行交联固化，从而得到改性。

三、实验仪器和药品仪器：恒温水浴；铁架台；搅拌器；三口烧瓶；回流冷凝管；大烧杯；搅拌棒；分析天平；0.090mm（180目）过滤筛；砂磨机。

药品：甲苯；甲基丙烯酸丁酯；苯乙烯；甲基丙烯酸甲酯；丙烯酸；偶氮二异丁腈（AIBN）；环氧树脂；正丁醇；钛白粉；群青；中铬黄；酞青蓝。

四、实验步骤1 丙烯酸树脂的合成取苯乙烯18.74mL，甲基丙烯酸甲酯21.23mL，丙烯酸2.86mL，于烧杯中并搅拌均匀。

将36mL甲苯和8mL甲基丙烯酸丁酯配成混合溶液后加入到三口烧瓶中，装好搅拌器、回流冷凝管，打开恒温水浴，使液面控制在烧瓶的2/3处；待水温升至80℃后，将已经混合均匀的苯乙烯、甲基丙烯酸甲酯、丙烯酸、AIBN溶液？放入分液漏斗中，之后滴加到三口烧瓶中，控制滴速，在2h左右滴加完毕，保持水浴温度80℃不变，继续反应4h，停止加热即得羧基丙烯酸树脂。

2 树脂黏度的降低在80℃条件下加入25mL正丁醇搅拌10min，停止加热继续加入35mL正丁醇搅拌20min，继续加入正丁醇10mL，搅拌10min。

3 涂料的制备配制漆时，按下表中比例把钛白粉、群青、中铬黄、酞青蓝、软质炭黑和树脂配好，在砂磨机中充分研磨，然后加入甲苯调匀并在20℃左右条件下将黏度稀释至23s。

连续性制备水溶性固体丙烯酸树脂的方法作者：吴焘来源：《中国化工贸易·下旬刊》2019年第08期摘要：采用2L成套管式反应器开发出连续性制备水溶性固体丙烯酸树脂的新工艺方法，该方法制备的丙烯酸树脂分子量比市场上常用丙烯酸树脂产品要大，耐侯性和附着力明显提高。

关键词：丙烯酸树脂；连续性制备；水溶性；涂料性能1 引言丙烯酸树脂是利用丙烯酸酯类及其衍生物与乙烯类具有不饱和碳键的化合物共聚形成的一类重要的化工材料。

传统的油性树脂产品有机物挥发严重，对环境和人体健康危害大。

随着我国环保管控日趋严格，无挥发性污染的水性树脂材料成为涂料行业增长最快的一类原料。

在欧美发达国家，多数中高端涂料油漆都使用没有有机溶剂挥发的水性丙烯酸树脂。

而在发展中国家，建筑油漆等主要使用的是廉价、污染大的低端树脂材料，水溶性丙烯酸树脂的使用量还相对较低。

近年来，随着我国经济的飞速发展，水性丙烯酸树脂的使用占比快速增长。

目前市场上使用的较多的是丙烯酸乳液，这种状态的树脂容易残留乳化剂和未反应完单体，产品性能不稳定，耐候性一般，耐水性差。

市场需亟需高品质的水性树脂来扭转消费者对环保丙烯酸树脂的认知。

本论文利用最先进的管式反应器，连续自动化操作，产品均一稳定，适用范围广，能产生很大的经济效益。

2 实验部分2.1 实验原料苯乙烯，丙烯酸，甲基丙烯酸甲酯，丙烯酸丁酯，正12烷基硫醇，分析纯；BPO；氢氧化钠，氨水，超纯水等。

2.2 实验设备2L成套管式反应器，鼓风恒温烘箱，色度仪，凝胶液相色谱仪，软化点测量仪，粘度测量仪等。

3 制备与表征3.1 水性丙烯酸树脂制备将提纯过后的甲基丙烯酸甲酯、丙烯酸丁酯与软单体、硬单体、功能单体等多种单体组分、引发剂引入管式反应器，搅拌均匀后逐渐加热至200℃左右、压力缓慢升高至0.2～3.5MPa，保持恒温恒压使各分子在溶剂中反应1-2h后形成合适分子量的丙烯酸树脂聚合物。

之后缓慢降温到72度左右，减压蒸馏除去溶剂和未反应的功能单体，加入氨水调节溶液pH到弱碱性，得到合格水性丙烯酸树脂产品。
