初级电子电工基础知识

电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。

- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。

- 基本电路类型：串联电路、并联电路、混合电路。

2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。

- 交流电源(AC)：电压和电流方向周期性变化的电源。

- 电池、发电机、变压器等都是常见的电源设备。

3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。

- 导线规格：根据负载电流选择合适截面积的导线。

- 连接方式：焊接、压接、螺栓连接等。

4. 负载- 电阻性负载：如电热器、电阻器。

- 电容性负载：如电容器。

- 感性负载：如电动机、变压器。

5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。

- 控制元件：继电器、接触器、定时器等。

二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。

- 主动元件：二极管、晶体管、集成电路。

- 半导体材料：硅、锗等。

2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。

- 逻辑门：与门、或门、非门、异或门等。

- 触发器：RS触发器、D触发器、JK触发器等。

3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。

- 振荡器：正弦波振荡器、方波振荡器。

- 滤波器：低通滤波器、高通滤波器、带通滤波器。

4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。

- 测试方法：电压测量、电流测量、电阻测量。

5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。

- PCB布局：电路板设计，包括元件布局和走线。

- 电路仿真：使用软件模拟电路工作情况。

三、安全与维护1. 电工安全- 遵守电气安全规范。

- 使用个人防护装备。

- 定期检查电气设备。

2. 电子设备维护- 清洁电路板和元件。

- 定期更换老化元件。

- 存储环境要求：防潮、防尘、防静电。

电工电子知识点总结一、电工电子的基础知识1. 电流（I）：电子在导体中的流动称为电流，用安培（A）表示。

电流的方向是正电荷从正极流向负极。

2. 电压（U）：电荷在电路中移动时所具有的能量，也称为电势差。

用伏特（V）表示。

电压是衡量电流推动力大小的指标。

3. 电阻（R）：阻碍电流通过的物理量，用欧姆（Ω）表示。

电阻决定了电流通过电路时的阻力大小。

4. 电功率（P）：单位时间内消耗或产生的电能，用瓦特（W）表示。

电功率是描述电路的工作状态的指标。

5. 电路：由电源、导线、电器元件等组成的路径，用于电流的流动和电能的传输。

二、电路元件1. 电源：提供电流和电压的设备，包括电池和电源适配器等。

2. 电线：连接电路中各个部分的导线，通常使用铜线。

3. 开关：用来控制电路的通断，常见的有手动开关、按钮开关等。

4. 电阻器：用来调节电流和电压大小的元件，可分为固定电阻器和可变电阻器。

5. 电容器：存储电荷，具有储能功能，常用于滤波和存储电源。

6. 电感器：具有电感作用，能储存磁能量，常用于滤波和振荡电路。

7. 二极管：具有单向导电性的器件，可用于整流、节流等电路。

8. 三极管：具有放大、开关等功能，是电子电路中常见的元件。

9. 继电器：用来实现电磁和机械的相互转换，常用于电路的控制。

三、常见电路1. 直流电路：电流方向恒定的电路，如直流电源供电的家用电器。

2. 交流电路：电流方向周期性变化的电路，如交流电压驱动的照明灯具。

3. 并联电路：各个电器元件并联连接的电路，电流在分支中分流，电压相同。

4. 串联电路：各个电器元件串联连接的电路，电流相同，电压在不同元件中分压。

5. 混联电路：并联和串联的组合电路，常见于复杂的电子设备中。

四、常见电子设备1. 变压器：用于改变交流电压的装置，可实现升压和降压。

2. 整流器：用来将交流电转换为直流电，常用于电子设备中。

3. 逆变器：将直流电转换为交流电的装置，常用于太阳能发电系统等。

初级电工知识资料
初级电工需要掌握的知识有很多，下面为你列举部分知识点：
- 左零右火。

- 三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N，保护接地线双颜色（PE）。

- 变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。

- 同一台变压器供电的系统中，不宜保护接地和保护接零混用。

- 电压互感器二次线圈的额定电压一般为100V。

- 电压互感器的二次侧在工作时不得短路。

- 电压互感器的二次侧有一端必须接地。

- 电流互感器在工作时二次侧接近于短路状况。

- 电流互感器的二次侧在工作时决不允许开路。

如果你还想了解更多关于初级电工的知识，可以继续向我提问。

一 .电工基础知识入门1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成内电路: 负载、导线、开关外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备1. 基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I = 其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E = (该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示.1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率铜ρ=0.017铝ρ=0.0282. 欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I = IU R = U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为r R E I += 其中R 为外电阻,r 0为内电阻,E 为电动势3. 电路的连接(串连、并连、混连)1.4.1 串联电路1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3…总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3 电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E 3 +…+ E nr 0 = r 01 + r 02 + r 03 +…+ r 0n1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I =1.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6 并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.4. 电功和电功率5. 电功6. 电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT7. 电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示.1KWH=3.6M Ｊ8. 电功率9. 电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22==== 10. 电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力11. 电流的热效应、短路12. 电流的热效应13. 定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.14. 电与热的转化关系其计算公式为 t R U W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.15. 短路16. 定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.17. 短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R E I += 18. 短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.19. 保护措施: 安装自动开关;安装熔断器.20. 交流电路;21. 单相交流电路22. 定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.23. 单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.24. 单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.25. 交流电与直流电的比较: 输送方便、使用安全，价格便宜。

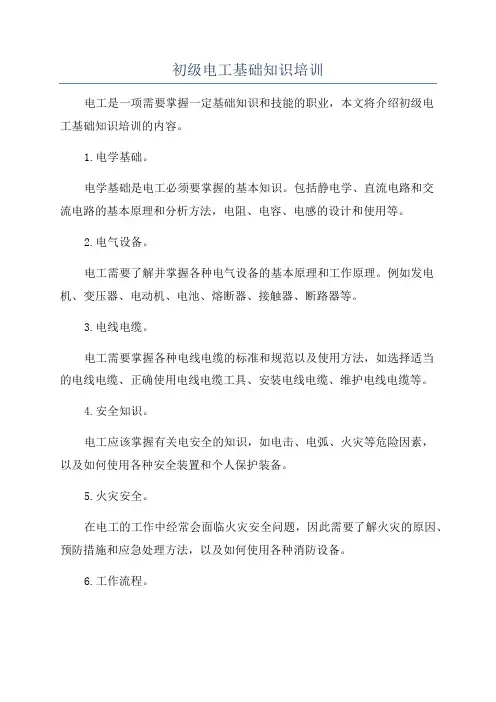

初级电工基础知识培训
电工是一项需要掌握一定基础知识和技能的职业，本文将介绍初级电
工基础知识培训的内容。

1.电学基础。

电学基础是电工必须要掌握的基本知识。

包括静电学、直流电路和交
流电路的基本原理和分析方法，电阻、电容、电感的设计和使用等。

2.电气设备。

电工需要了解并掌握各种电气设备的基本原理和工作原理。

例如发电机、变压器、电动机、电池、熔断器、接触器、断路器等。

3.电线电缆。

电工需要掌握各种电线电缆的标准和规范以及使用方法，如选择适当
的电线电缆、正确使用电线电缆工具、安装电线电缆、维护电线电缆等。

4.安全知识。

电工应该掌握有关电安全的知识，如电击、电弧、火灾等危险因素，
以及如何使用各种安全装置和个人保护装备。

5.火灾安全。

在电工的工作中经常会面临火灾安全问题，因此需要了解火灾的原因、预防措施和应急处理方法，以及如何使用各种消防设备。

6.工作流程。

电工在工作中需要掌握一定的工作流程和规范，如项目计划、现场勘测、安装调试、维护保养等各个环节的操作标准。

以上就是初级电工基础知识培训的内容。

掌握这些基本知识将能够有效提高电工的工作效率和安全性。

除了基础知识的学习外，电工还需要具备实践经验并不断学习和更新技能。

一 、电工基础知识入门1. 直流电路电路电路得定义: 就就是电流通过得途径电路得组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部得一段电路负载: 所有电器电源: 能将其它形式得能量转换成电能得设备1. 基本物理量1、2、1 电流1、2、1、1 电流得形成: 导体中得自由电子在电场力得作用下作有规则得定向运动就形成电流、1、2、1、2 电流具备得条件: 一就是有电位差,二就是电路一定要闭合、 1、2、1、3 电流强度: 电流得大小用电流强度来表示,基数值等于单位时间内通过导体截面得电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度得单位就是 “安”,用字母 “A”表示、常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)得大小与方向不随时间得变化而变化,用大写字母 “I”表示,简称直流电、1、2、2 电压1、2、2、1 电压得形成: 物体带电后具有一定得电位,在电路中任意两点之间得电位差,称为该两点得电压、1、2、2、2 电压得方向: 一就是高电位指向低电位; 二就是电位随参考点不同而改变、1、2、2、3 电压得单位就是 “伏特”,用字母 “U ”表示、常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1、2、3 电动势1、2、3、1 电动势得定义: 一个电源能够使电流持续不断沿电路流动,就就是因为它能使电路两端维持一定得电位差、这种电路两端产生与维持电位差得能力就叫电源电动势、 1、2、3、2 电动势得单位就是 “伏”,用字母 “E”表示、计算公式为 QA E =(该公式表明电源将其它形式得能转化成电能得能力)其中A 为外力所作得功,Q 为电荷量,E 为电动势、1、2、3、3 电源内电动势得方向: 由低电位移向高电位1、2、4 电阻1、2、4、1 电阻得定义: 自由电子在物体中移动受到其它电子得阻碍,对于这种导电所表现得能力就叫电阻、1、2、4、2 电阻得单位就是 “欧姆”,用字母 “R”表示、 1、2、4、3 电阻得计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0、017铝ρ=0、0282. 欧姆定律1、3、1 欧姆定律就是表示电压、电流、电阻三者关系得基本定律、 1、3、2 部分电路欧姆定律: 电路中通过电阻得电流,与电阻两端所加得电压成正比,与电阻成反比,称为部分欧姆定律、计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中得电流与电源得电动势成正比,与电路中负载电阻及电源内阻之与成反比,称全电路欧姆定律、计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势3. 电路得连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路得连接方法、1.4.1.2 电路串联得特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之与,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之与,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源得负极与后一个电源得正极依次连接起来、特点: 可以获得较大得电压与电源、计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻得并联: 将电路中若干个电阻并列连接起来得接法,称为电阻并联、1.4.2.2并联电路得特点: 各电阻两端得电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路得总电流等于电路中各支路电流之总与,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 得倒数等于各支路电阻倒数之与,即nR R R R R 1...1111321++++=、并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重、1.4.2.3 通过各支路得电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源得并联:把所有电源得正极连接起来作为电源得正极,把所有电源得负极连接起来作为电源得负极,然后接到电路中,称为电源并联.1.4.2.5 并联电源得条件:一就是电源得电势相等;二就是每个电源得内电阻相同.1.4.2.6 并联电源得特点:能获得较大得电流,即外电路得电流等于流过各电源得电流之与.1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件得串联又有元件得并联称为混联电路 1.4.3.2 混联电路得计算: 先求出各元件串联与并联得电阻值,再计算电路得点电阻值;由电路总电阻值与电路得端电压,根据欧姆定律计算出电路得总电流;根据元件串联得分压关系与元件并联得分流关系,逐步推算出各部分得电流与电压、4. 电功与电功率5. 电功6. 电流所作得功叫做电功,用符号 “Ａ”表示、电功得大小与电路中得电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT7. 电功及电能量得单位名称就是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示、 1KWH=3、6M Ｊ 8. 电功率9. 电流在单位时间内所作得功叫电功率,用符号 “P”表示、计算公式为RU R I UI t A P 22====10. 电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力、1马力=736W 1KW = 1、36马力11. 电流得热效应、短路 12. 电流得热效应13. 定义: 电流通过导体时,由于自由电子得碰撞,电能不断得转变为热能、这种电流通过导体时会发生热得现象,称为电流得热效应、14. 电与热得转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生得热量,W 为消耗得电能、15. 短路16. 定义: 电源通向负载得两根导线,不以过负载而相互直接接通、该现象称之为短路、 17. 短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=18. 短路得危害: 温度升高,烧毁设备,发生火灾;产生很大得动力,烧毁电源,电网破裂、19. 保护措施: 安装自动开关;安装熔断器、20. 交流电路;21. 单相交流电路22. 定义: 所谓交流电即指其电动势、电压及电流得大小与方向都随时间按一定规律作周期性得变化,又叫正磁交流电、23. 单相交流电得产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势、24. 单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机、由单相交流发电机发出得电简称为单相交流电、25. 交流电与直流电得比较: 输送方便、使用安全,价格便宜。

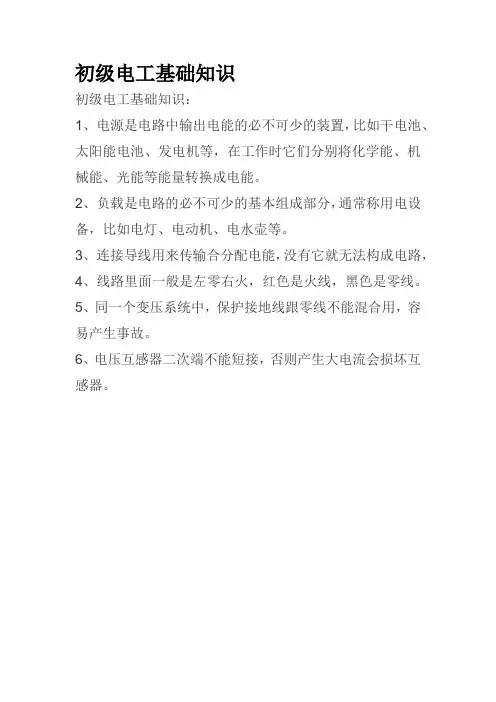

初级电工基础知识
初级电工基础知识：
1、电源是电路中输出电能的必不可少的装置，比如干电池、太阳能电池、发电机等，在工作时它们分别将化学能、机械能、光能等能量转换成电能。

2、负载是电路的必不可少的基本组成部分，通常称用电设备，比如电灯、电动机、电水壶等。

3、连接导线用来传输合分配电能，没有它就无法构成电路，
4、线路里面一般是左零右火，红色是火线，黑色是零线。

5、同一个变压系统中，保护接地线跟零线不能混合用，容易产生事故。

6、电压互感器二次端不能短接，否则产生大电流会损坏互感器。

电工电子复习知识点总结第一章电工基础知识1. 电流电流是电子运动形成的，单位是安培。

电流的方向是电子流动的方向。

2. 电压电压是电流的推动力，单位是伏特。

电压的方向是电子流动的方向与电流方向相反。

3. 电阻电阻是电流通过的阻力，单位是欧姆。

电阻越大，电流越小，电压越大，成正比关系，符合欧姆定律。

4. 电阻的串并联串联电阻相加，并联电阻倒数相加再取倒数。

5. 电功率电功率是电路中消耗的能量，单位是瓦特。

电流乘以电压即为电功率。

6. 电路定律基尔霍夫定律：节点电流定律和环路电压定律。

第二章电线制作和连接1. 电线的制作电线可以分为导线和绝缘层，可以采用铜线或铝线作为导线，绝缘层可以采用PVC材料。

2. 电线连接电线连接可以采用螺丝端子连接、焊接连接或压接连接。

3. 电缆电缆由若干根电线和绝缘层构成，可以分为单芯、双芯、多芯等。

4. 插头插座插头插座分为三脚插头插座和两脚插头插座，分为家用插座和工业插座。

第三章电子元件1. 电阻电阻的颜色编码和功率计算。

2. 电容电容的单位是法拉，可以分为电解电容、陶瓷电容和瓷介电容。

3. 电感电感的单位是亨利，可以分为铁磁电感和非铁磁电感。

4. 二极管二极管有正向导通和反向截止的特性，可以分为硅二极管和锗二极管。

5. 晶体管晶体管分为NPN型和PNP型，可以分为功率管和小信号管。

6. 可控硅可控硅可以进行触发控制，分为普通可控硅和双向可控硅。

第四章电路分析1. 直流电路分析直流电路的基本分析方法为基尔霍夫定律和节点电流法。

2. 交流电路分析交流电路中需要考虑阻抗，采用复数法进行分析。

第五章电路原理1. 电压放大器电压放大器可以采用晶体管或运放进行放大。

2. 电流放大器电流放大器可以采用二极管、管子或晶体管进行放大。

3. 信号发生器信号发生器可以产生正弦波、方波、三角波等信号。

4. 功率放大器功率放大器可以采用管子、晶体管或集成电路进行放大。

第六章电子工艺学1. 电路板制作电路板制作分为点胶、曝光、蚀刻、热转印、钻孔、脱膜等工艺。

一 .电工基础知识入门1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备1. 基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位 差的能力就叫电源电动势. 1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.0282. 欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势3. 电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来. 特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同． 1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路 1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.4. 电功和电功率5. 电功6. 电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT7. 电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示.1KWH=3.6M Ｊ8. 电功率9. 电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====10. 电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力. 1马力=736W 1KW = 1.36马力11. 电流的热效应、短路 12. 电流的热效应13. 定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.14. 电与热的转化关系其计算公式为 t RU W RT I Q 22===其中Q 为导体产生的热量,W 为消耗的电能.15. 短路16. 定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路. 17. 短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=18. 短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂. 19. 保护措施: 安装自动开关;安装熔断器.20. 交流电路;21. 单相交流电路22. 定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.23. 单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势. 24. 单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电. 25. 交流电与直流电的比较: 输送方便、使用安全，价格便宜。

电工基础考试知识点总结一、电工基础知识1. 电流、电压、电阻电流：指电荷在单位时间内通过导体横截面的数量，单位安培(A)。

电压：指电流在电路中的驱动力，单位伏特(V)。

电阻：指导体对电流的阻碍程度，单位欧姆(Ω)。

2. 电路基本理论电路：由电源、导线、负载组成的路径。

并联电路：多个负载并联连接。

串联电路：多个负载串联连接。

电阻并联：1/R = 1/R1 + 1/R2 + 1/R3 + ...电阻串联：R = R1 + R2 + R3...3. 电源直流电源：电流方向不变。

交流电源：电流方向周期性变换。

4. 电路连通方式交流电路：必须采用三相三线方式。

直流电路：可以采用单相或三相方式。

5. 电阻器四环色标电阻：第一环：表示第一位有效数字。

第二环：表示第二位有效数字。

第三环：表示乘数。

第四环：表示容差。

6. 电容器电容：指导体存储电荷的能力。

电容器：存储电荷的元件。

7. 电感器电感：指导体对电流的延迟反应能力。

电感器：改变电流的元件。

8. 电路的功率公式P = UIP = U^2 / RP = I^2 * R9. 电磁感应法拉第电磁感应定律：感应电动势的大小与磁通量的变化率成正比。

10. 三相电路三相电源：由三个相位相位差相等的交流电源组成。

三相平衡：各相电流相等，负载相同。

二、电工基础安全知识1. 电击原因及防护电没：绝缘不良、漏电、触电。

防护方法：佩戴绝缘手套、戴绝缘鞋、绝缘带等。

2. 火灾原因及预防火灾原因：电线老化、短路、过载。

预防方法：定期检查电线、避免过载、使用正规电器设备。

3. 电气事故处理电气事故包括：电击、火灾、漏电。

处理方法：切断电源、急救。

4. 危险标志电气设备：禁止触电、高压电。

安全标志：逃生标志、紧急疏散标志。

5. 电工装备三用表：测量电压、电阻、电流。

多用表：测量电压、电流、电阻、电容、电感等。

6. 电气设备维护定期检测：检查电线、插座、开关。

清洁保养：保持设备干净、防水、防尘。

电工入门基础知识二十五点：一、基本概念电流（I）：是指电荷的定向移动，单位是安培（A）。

比如，在金属导体中，自由电子的定向移动形成电流。

1安培的电流表示1秒钟内通过导体横截面的电荷量为1库仑。

电压（U）：也称作电势差，是使电荷定向移动形成电流的原因，单位是伏特（V）。

就像水需要水压才能流动一样，电荷需要电压才能在电路中移动。

例如，一节干电池的电压一般是1.5V。

电阻（R）：用来衡量导体对电流阻碍作用的物理量，单位是欧姆（Ω）。

不同材料的电阻不同，例如铜的电阻较小，而铁的电阻相对较大。

电阻大小还和导体的长度、横截面积有关，长度越长、横截面积越小，电阻越大。

二、电路定律欧姆定律：I=U/R。

这个定律表明，在一个电路中，电流与电压成正比，与电阻成反比。

例如，已知电阻为10Ω，电压为20V，那么根据欧姆定律可算出电流为2A。

基尔霍夫定律电流定律（KCL）：所有进入某节点的电流的总和等于所有离开这节点的电流的总和。

例如在一个有三条支路交汇的节点，支路电流分别为2A、3A流入，5A流出，就符合该定律。

电压定律（KVL）：沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。

这就好比爬山，从山脚出发最后回到山脚，高度的变化总和为零。

三、电路连接方式串联电路：把元件逐个顺次连接起来组成的电路。

其特点是电流处处相等，总电阻等于各电阻之和，总电压等于各部分电压之和。

例如，两个10Ω的电阻串联，总电阻就是20Ω。

并联电路：把元件并列地连接起来组成的电路。

其特点是各支路电压相等，总电流等于各支路电流之和，总电阻的倒数等于各支路电阻倒数之和。

比如，两个10Ω的电阻并联，总电阻为5Ω。

四、电工工具与仪表万用表：可以测量电压、电流、电阻等多种电学量。

使用时要注意量程的选择，比如测电压时如果量程选小了，可能会损坏万用表。

电烙铁：用于焊接电子元件。

焊接时要注意掌握好温度和焊接时间，避免虚焊或损坏元件。

剥线钳：用来剥去电线的绝缘外皮，有不同的孔径可以适应不同线径的电线。

电工电子基础知识点一、导电和绝缘1.1 电导率导电是指材料对电流的传导能力。

导电性好的材料叫做导体，不导电的材料称为绝缘体。

电导率是衡量材料导电能力的指标，常用单位为西门子/米（S/m）。

1.2 绝缘材料绝缘材料是指对电流具有很高阻力的材料，能够有效地阻止电流的传导。

常见的绝缘材料包括塑料、橡胶等。

二、电压电流功率2.1 电压电压是电能的一种表现形式，用V表示，是指电荷在电场中移动时所受到的力的大小，也可以理解为单位电荷所具有的电位能。

2.2 电流电流是指单位时间内通过导体横截面的电荷量，用I表示，单位为安培（A）。

电流的大小与电荷量和时间的乘积成正比。

2.3 功率功率是指单位时间内所做的功，用P表示，单位为瓦特（W）。

在电路中，功率等于电压与电流的乘积，即P = V * I。

三、电阻和电路3.1 电阻电阻是指材料阻止电流通过的能力，用R表示，单位为欧姆（Ω）。

电阻的大小与材料的电阻率和尺寸有关，常见的电阻包括固定电阻和可变电阻。

3.2 串联电路和并联电路在电路中，电阻可以串联连接或并联连接。

串联电路是指电阻依次沿着电路连接，电流只有一条路径可以通行；并联电路是指电阻并联连接，电流可以选择不同的路径通行。

3.3 电路定律电路中常用的定律包括欧姆定律、基尔霍夫定律等，它们对电路中电压、电流和电阻之间的关系提供了重要参考。

四、电容和电感4.1 电容电容是指电路中储存电荷的能力，用C表示，单位为法拉（F）。

电容器是常见的电容元件，可以存储电荷并在电路中起到滤波、隔直等作用。

4.2 电感电感是指导体中感应出的感应电动势大小与电流变化率成正比的比例系数，用L表示，单位为亨利（H）。

线圈是常见的电感元件，可以存储电能并在电路中起到滤波、变压等作用。

五、半导体器件5.1 二极管二极管是一种具有非线性电阻特性的半导体器件，能够实现电流的单向导通。

常用于整流、开关等电路中。

5.2 晶体管晶体管是半导体器件的一种，可以放大电流信号并在电路中起到开关作用。

电工入门基础知识HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录第一章直流电路................................................... §1—1电学的基本物理量...........................................一、电量.........................................................二、电流.........................................................三、电压.........................................................四、电动势、电源.................................................五、电阻.........................................................六、电功、电功率.................................................七、电流的热效应................................................. §1—2电路 .....................................................一、电路的组成和作用.............................................二、电路图.......................................................三、电路的三种状态............................................... §1—3欧姆定律...................................................一、一段电阻电路的欧姆定律.......................................二、全电路欧姆定律............................................... §1—4电阻的串联、并联电路.......................................一、电阻的串联电路...............................................二、电阻的并联电路............................................... §1—5电工测量基本知识............................. 错误!未定义书签。
