信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。
信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。
具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。
信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。
信浓标准28步进电机没有SST起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。
信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。

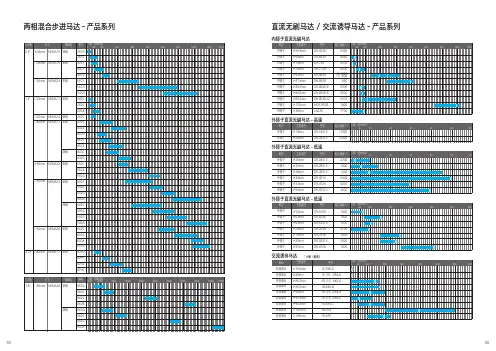

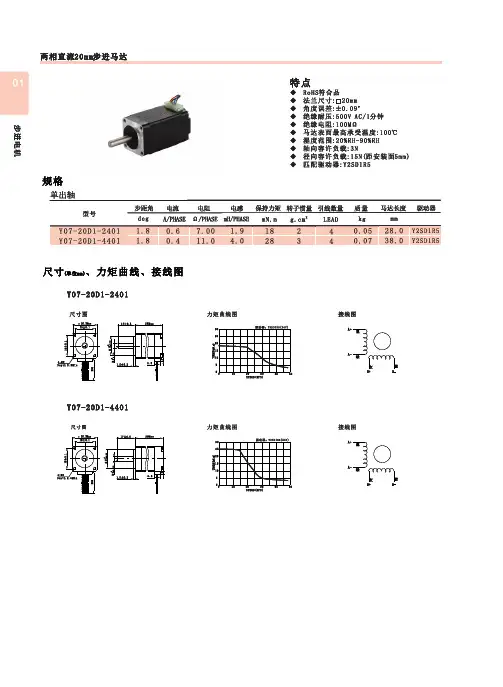

◆ 湿度范围:20%RH-90%RH特点◆ RoHS 符合品◆ 绝缘耐压:500V AC /1分钟◆ 马达表面最高承受温度:100℃◆ 轴向容许负载:20N◆ 径向容许负载:90N(距安装面15mm)◆ 匹配驱动器:Y2SD2◆ 绝缘电阻:100MΩ◆ 法兰尺寸:□60mm◆ 安装孔距:47.14mm◆ 角度误差:±0.09°规格型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm机械尺寸(单位mm )2g.cm 驱动器A+A-B+B-棕橙红黄01020304000.20.40.60.81.01.2SPEED(RPS)T O R Q U E (N .m )5024V 36V 48V 驱动器：Y2SD2标配连接线：长度300min力矩曲线0510152000.51.01.52.02.53.0SPEED(RPS)T O R Q U E (N .m )2524V 36V 48V 驱动器：Y2SD2接线图010********.30.60.91.21.51.8SPEED(RPS)T O R Q U E (N .m )5024V 36V 48V 驱动器：Y2SD2Y09-59D3-1305-PY09-59D3-3305-P Y09-59D3-5001-P0.61.2 1.81.22.43.61.83.6 5.42.44.87.23.06.09.03.67.210.8SPEED(RPS)SPEED(RPS)SPEED(RPS)24V 24V 24V 48V 48V 48V 60V 60V 60V 驱动器：Y2SD3(并联6A)驱动器：Y2SD3(并联6A)驱动器：Y2SD3(并联6A)◆ 湿度范围:20%RH-90%RH◆ 绝缘耐压:1500V AC /1分钟◆ RoHS 符合品◆ 法兰尺寸:□86mm◆ 马达表面最高承受温度:100℃◆ 轴向容许负载:60N特点◆ 角度误差:±0.09°◆ 绝缘电阻:100MΩ◆ 径向容许负载:320N(距安装面20mm)◆ 匹配驱动器:Y2SD3 or Y2SA2规格型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm机械尺寸(单位mm )2g.cm 驱动器力矩曲线000555101010151515202020000T T T O O O R R R Q Q Q U U U E E E (((N N N ...m m m )))252525并联直流驱动型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm2g.cm 驱动器串联交流驱动Y09-59D3-7430-PY09-59D3-7536-P Y09-59D3-7655-P102030400.61.2 1.81.22.43.61.83.6 5.42.44.87.23.06.09.03.67.210.8SPEED(RPS)SPEED(RPS)SPEED(RPS)50驱动器：Y2SA2(220VAC,串联3A)驱动器：Y2SA2(220VAC ,串联3A)驱动器：Y2SA2(220VAC ,串联3A)00055101015152020000T T T OO O RR R QQ Q U U U EE E (((NN N ...mm m )))2525接线图A+A-A+A-B+B-黑绿红蓝黄橙白棕并联接线串联接线Y09-59D3-7430-P Y09-59D3-7536-P Y09-59D3-7655-P。
STP-43D2035最初是我公司要求信浓工厂定制的一款跑高速的42步进电机，是按照标准型号SST43D2160参数定制的，主要变更之处是将电机轴长加长到24mm以方便安装同步轮，并配好引线方便客户直接使用。
但实际应用中很少用单极驱动了，所以大部分客户都是串联接线用于中速运行场合，目前多用于医疗设备和上板机设备上。
STP-43D2035的主要电气特性参数如下：STP-43D2035主要外形尺寸：现在很少用户会选用STP-43D2035用于本来设计目的的单极驱动方式，绝大多数用双极驱动，配双极驱动器时在高速运行场合STP-43D2035用半绕组接线，额定电流还是1.6A，步进电机距频图参考SST43D2160。
但如果用于低于300rpm 转速下工作，可以用STP-43D2035串联接线，额度电流变成1.13A，这时候电机距频图可以参考SST43D2085。
综上所述，如果不是用串联接线用于低速运行场合，不太推荐选用STP-43D2035。
STP-43D2035接线图：单极驱动的时候按照上图接线，双极驱动的时候，半绕接线可以不接A-B-，接A,Acom和B，Bcom，串联接线的时候不接Acom，Bcom，接AA-和BB-。
STP-43D2035单极驱动下的距频图和半绕接线可以参考SST43D2160距频图，串联接线参考SST43D2085距频图。
X轴是驱动器不细分情况下的脉冲频率值，这个脉冲频率*0.3=转速，rpm。
如果需要双出轴的，对应型号是STP-43D2035-01，和STP-43D2035是插头式出线不一样，这款双出轴步进电机STP-43D2035-01是引线式出线。
如果工作转速比较高的话，双出轴建议选用比较常用的SST43D2126。
另外，这些双出轴步进电机维科特机电都有配上刹车器的刹车步进电机，需要的话请咨询维科特机电或者浏览公司网站。
配套驱动器推荐选用DM3622，电压范围DC8~36V，电流峰值0.2~2.2A，最大细分128细分，带自检和连续自运行、受控自运行等功能，支持单双脉冲信号，运行噪声低。
信浓步进电机常用型号信浓之前主要是为施乐、理光、佳能等大客户定制步进电机等产品，通过经销商渠道在中国推广信浓步进电机之后才开始生产销售信浓标准步进电机，信浓的产品彩页一般只有标准步进电机型号，但标准步进电机在信浓步进电机的产销量占比比较低，主要为客户定制产品，很多标准型号步进电机是从来没有生产的，信浓产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓能够生产什么尺寸、什么特性的产品。
当然，定制产品就不能够采购批量太小，选型步进电机就希望选市面上比较通用的，走货量大的型号，这样货期比较快，也容易拿到比较好的价格。
哪些是信浓步进电机常用型号呢？维科特机电根据我们代理销售信浓步进电机十几年的经验，给您整理了以下常用信浓步进电机清单，希望对于您的步进电机选型有帮助。

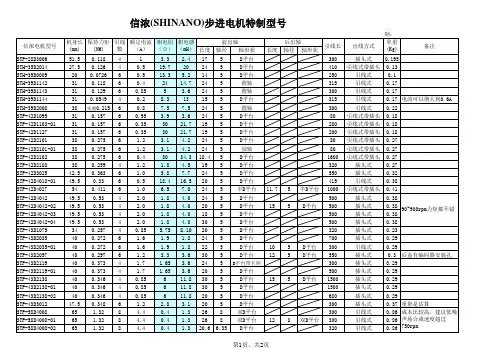

STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03STH-35D2013-01，STH-35D2014SST36C0030，SST36C1030，SST36C1080，STH-36C1074STH-39D0009，STH-39D0019，STH-39D1143，STH-39D1144，STH-39D2008SST42C1065，SST42C2040，SST42C2080，SST42C1024，SST42C2003，SST42C2013 SST42D1040，SST42D2120，STP-42D0024，STP-42D1091，STP-42D1095，STP-42D1103-01，STP-42D1127，STP-42D2101，STP-42D2101-01，STP-42D2188，STP-42D3025，STP-42D4042，STP-42D4042-01，STP-42D4042-02，STP-42D4042-03，STP-42D4042-04SST43D1065，SST43D1066，SST43D1100，SST43D1125，SST43D1155，SST43D2040，STP-43D1079，STP-43D1090，STP-43D2035，STP-43D2035-01，STP-43D2119，STP-43D2119-01，STP-43D2138-01，STP-43D2138-02，STP-43D3012，STP-43D3069-01，STP-43D3090SST45D2030，STP-45D0011，STP-45D1021SST56C3200，SST56C5300，STP-56C3002SST58D4830，STP-58D4008，STP-58D4008-01，STP-58D4008-02，STP-58D5010，STP-58D5011SST59D1105，SST59D1305，SST59D1300，SST59D1301，SST59D3100，SST59D3105，SST59D3200，SST59D3300，SST59D3301，SST59D3305，SST59D3306，SST59D5200，SST59D5255，SST59D5300，SST59D5305，STP-59D1060，STP-59D1080，STP-59D2011，STP-59D2036，STP-59D2046，STP-59D3005，STP-59D3005-01，STP-59D3030，STP-59D3039，STP-59D3039-01，STP-59D3044，STP-59D3046，STP-59D3074，STP-59D3074-01，STP-59D3074-02，STP-59D3074-03，STP-59D3074-04，STP-59D3075，STP-59D3090，STP-59D3090-01，STP-59D3153，STP-59D3174，STP-59D3179，STP-59D3196，STP-59D5005，STP-59D5005-01，STP-59D5007，STP-59D5007-01，STP-59D5011，STP-59D5011-01，STP-59D5011-02，STP-59D5025，STP-59D5026，STP-59D5026-01，STP-59D5026-02，STP-58D5058，STP-58D5058-01，STP-59D5062，STP-59D5091，STP-59D5109STP-60D4200，SST60D5300，STP-60D3026，STP-60D5011，STP-60D5012SST86D0605，SST86D1300，SST86D1405，SST86D1605，SST86D3605，SST86D5605，STP-86D1009，STP-86D1014，STP-86D3007，STP-86D3016，STP-86D5007 带编码器步进电机型号：STP-28D1013，STP-28D1013-01，STP-43D3083，STP-59D5122，STP-86D2001，STP-86D4001减速步进电机型号：S42D110A-MA3R6，S42D110A-MA7R2，S42D110A-MA009，S42D110A-MA010，S42D110A-MA018，S42D110A-MA036，S42D110A-MA050，S42D110A-MA100 S60D120A-MA3R6，S60D120A-MA7R2，S60D120A-MA009，S60D120A-MA010，S60D120A-MA018，S60D120A-MA036，S60D120A-MA050，S60D120A-MA100 S90D130A-MA3R6，S90D130A-MA7R2，S90D130A-MA009，S90D130A-MA010，S90D130A-MA018，S90D130A-MA036驱动器型号：XNFDR4，XNFDR6，XNFDR9维科特机电十几年来专注于步进电机产品及其配套产品的供应及服务，信浓步进电机的具体选型及咨询服务请访问公司官网。
信浓标准42步进电机的机身长一般在40mm以内，但市场上需要更大力矩的42步进电机，STP-42D4042最初是我公司要求信浓公司定制的大力矩的42步进电机，在150~750rpm速度范围内力矩都不错，在很多行业都有选用，出货量巨大，所以出厂价相对同样尺寸的步进电机要低一些，性价比高，是值得优先选用的42步进电机型号。
其主要特性参数见下表。
STP-42D4042的距频图如下：但有些用户使用芯片电流没有2A这么大，或者为了降低电机发热量，刻意降低电流使用，下图是STP-42D4042在电流降低到1.2~1.4A时候的距频图。
降低驱动电流后电机输出力矩会降低，但不会和电流大小成线性关系，同样的，增大电流也不会线性增大步进电机力矩。
主要外形尺寸和接线图见下面：STP-42D4042轴长24mm铣扁，适合安装同步轮使用，如果配联轴器，需要轴短的电机，可以考虑STP-42DS4042-03，轴长18mm，另外还有轴长30mm的STP-42D4042-04，可以安装减震垫之后再安装同步轮，如果需要双出轴的，对应型号是STP-42D4042-01。
如果使用速度低于150rpm，建议不考虑STP-42D4042，因为在低速的时候STP-42D4042发生共振的几率会比较高，建议选用更适合跑低速的步进电机型号STP-43D3069-01。
如果电机运行速度超过750rpm而需要较大的力矩，可以考虑选用STP-43D3090，需要的话另外单独沟通详细产品信息。
信浓42D系列步进电机虽然噪声比一般厂家要低，但和信浓43D、45D等系列相比，噪声还是太大了。
43D系列就是信浓以低噪声为目标设计的系列产品，45D系列是为了低速运行平滑性好而设计的系列产品，其中最常用的是43D系列，其实都是行业所称的42步进电机，法兰尺寸通用，只是信浓为了区分不同模具用不同系列来区分。
但由于42D系列产销量大，出厂价有优势，所以很多客户也一直延续使用，但批量大的客户还是可以考虑从新机型设计开始选用43D系列的产品，毕竟长期看43D系列更有优势。

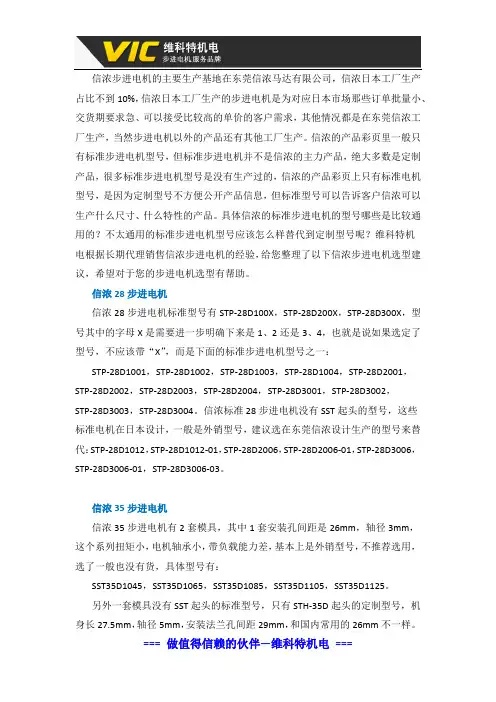

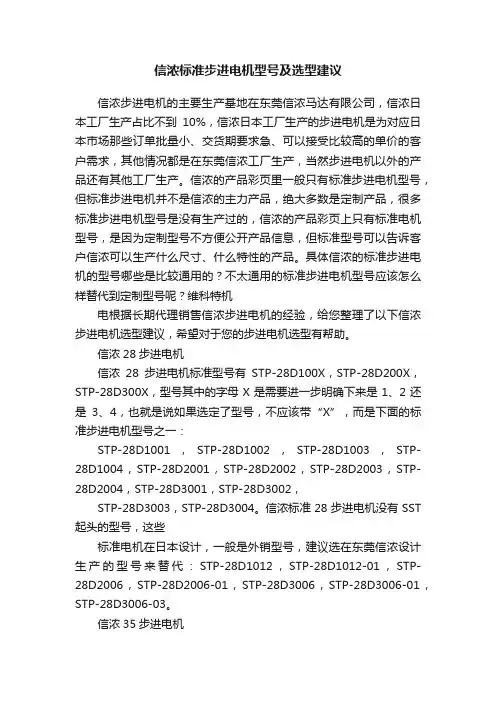

信浓标准步进电机型号及选型建议信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。
信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。
具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。
信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。
信浓标准28步进电机没有SST 起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。
信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。
SST59D1300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D1300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D1060。
这款定制型号和SST59D1300特性参数一样，改变之处是轴铣V形槽了，轴长度增加到26mm，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。
STP-59D1060和SST59D1300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D1300合适。
现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍，但电机工作速度上升到一定程度后（和驱动电压有关），串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。
如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。
SST59D1300串联接线的距频图可以参考SST59D1155距频图：配套驱动器推荐选用DM9045，电压范围DC18~90V，电流峰值1.0~4.5A，最大细分128细分，带自检和连续自运行、受控自运行等功能，支持单双脉冲信号，运行噪声低。

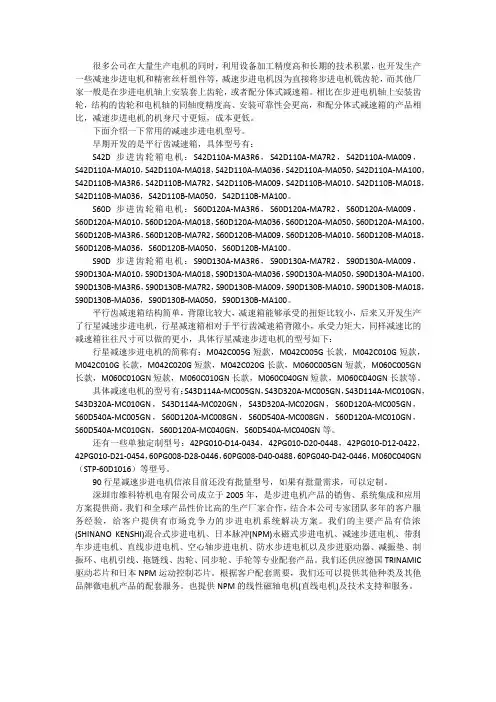

很多公司在大量生产电机的同时，利用设备加工精度高和长期的技术积累，也开发生产一些减速步进电机和精密丝杆组件等，减速步进电机因为直接将步进电机铣齿轮，而其他厂家一般是在步进电机轴上安装套上齿轮，或者配分体式减速箱。
相比在步进电机轴上安装齿轮，结构的齿轮和电机轴的同轴度精度高、安装可靠性会更高，和配分体式减速箱的产品相比，减速步进电机的机身尺寸更短，成本更低。
下面介绍一下常用的减速步进电机型号。
早期开发的是平行齿减速箱，具体型号有：S42D步进齿轮箱电机：S42D110A-MA3R6，S42D110A-MA7R2，S42D110A-MA009，S42D110A-MA010，S42D110A-MA018，S42D110A-MA036，S42D110A-MA050，S42D110A-MA100，S42D110B-MA3R6，S42D110B-MA7R2，S42D110B-MA009，S42D110B-MA010，S42D110B-MA018，S42D110B-MA036，S42D110B-MA050，S42D110B-MA100。
S60D步进齿轮箱电机：S60D120A-MA3R6，S60D120A-MA7R2，S60D120A-MA009，S60D120A-MA010，S60D120A-MA018，S60D120A-MA036，S60D120A-MA050，S60D120A-MA100，S60D120B-MA3R6，S60D120B-MA7R2，S60D120B-MA009，S60D120B-MA010，S60D120B-MA018，S60D120B-MA036，S60D120B-MA050，S60D120B-MA100。
S90D步进齿轮箱电机：S90D130A-MA3R6，S90D130A-MA7R2，S90D130A-MA009，S90D130A-MA010，S90D130A-MA018，S90D130A-MA036，S90D130A-MA050，S90D130A-MA100，S90D130B-MA3R6，S90D130B-MA7R2，S90D130B-MA009，S90D130B-MA010，S90D130B-MA018，S90D130B-MA036，S90D130B-MA050，S90D130B-MA100。

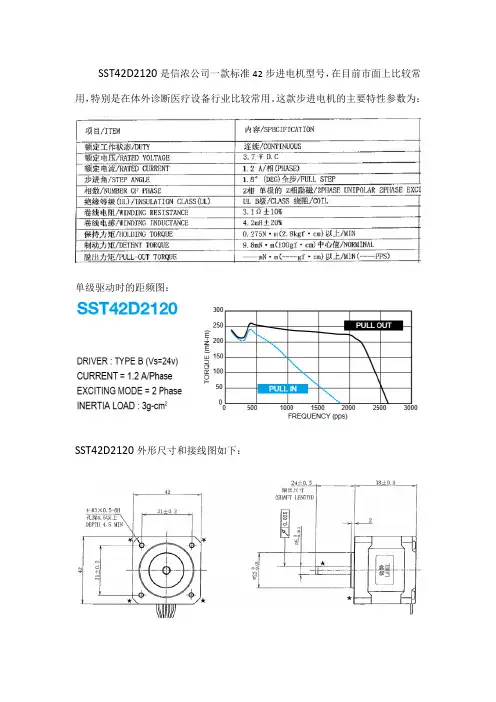

SST42D2120是信浓公司一款标准42步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：
单级驱动时的距频图：
SST42D2120外形尺寸和接线图如下：
对插式样，这样电机出轴不用再铣扁了，引线可以直接配一根引线对插就可以了。
STP-42D2101和SST42D2120不同之处的出轴和引线尺寸图如下：
如果是新设备开发需要选信浓步进电机，建议不要选用信浓42D系列，而是推荐选用信浓后开发的另外一个42步进电机系列产品43D系列，因为43D系列是信浓低噪声系列电机，另外43D系列标准品的出轴铣扁，引出线是插头式样，不用对电机二次加工。
如果是医疗设备或者在其他中低速应用场合，也就是大概90~400rpm为主的场合推荐选用STP-43D2138-02，额度电流0.85A，和SST42D2120串联接线参数几乎一致，但43D系列的噪声和发热等方面的性能更占优，成本差别不大，从发展的眼光看还是值得的。
深圳市维科特机电有限公司成立于2005年，专注于步进电机及其配套产品，是步进电机产品的销售、系统集成和应用方案提供商。
我们和全球产品性价比高的生产厂家合作，结合本公司专家团队多年的客户服务经验，给客户提供有市场竞争力的步进电机系统解决方案。
我们的主要产品有信浓(SHINANO KENSHI)混合式步进电机、日本脉冲(NPM)永磁式步进电机、减速步进电机、带刹车步进电机、直线步进电机、空心轴步进电机、防水步进电机以及步进驱动器、步进电机减震垫、制振环、步进电机引线、拖链线、精密齿轮、同步轮、手轮等专业配套产品，我们还配套提供德国TMC高性能步进电机驱动芯片。
信浓步进电机之外的其他步进电机产品也可以根据客户需要来提供。
SST59D5300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D5300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D5058。
这款定制型号和SST59D5300特性参数一样，改变之处是轴铣V形槽了，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。
STP-59D5058和SST59D5300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D5300。
现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍。
SST59D5300在DC24V驱动电压下，串联接线2.1A额度电流使用时，超过250rpm左右的转速后，串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。
如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。
SST59D5300串联接线的距频图可以参考SST59D5155距频图：在自动化设备行业，如果不是从早期开始一直使用单极驱动，而是使用双极驱动的话，推荐使用双极驱动特性的定制型号STP-59D5026，这款步进电机的详细选型及使用说明，可以搜百度文库文章《STP-59D5026选型及使用说明》。
