发动机电子控制系统的检测诊断(一)

XX汽车工程职业学院毕业论文（设计）题目发动机电控系统的故障诊断与维修系别电子工程系专业汽车电子学生姓名指导教师撰写日期 2012年2月摘要由于现代汽车微机控制装置是一很复杂的机电一体化综合控制系统，在进行维修和维修前，首先应系统全面的掌握整个系统的结构、原理和电气线路。

各种电子控制系统的使用及其不断的完善，使得汽车检测维修技术要求越来越高。

本文结合汽车维修的实例，对汽车发动机电控燃油喷射系统的在维修过程中常见故障的检测与诊断方法进行分析与探讨。

本课题研究的是发动机电控系统的检测与故障诊断知识，介绍了汽车发动机电控系统的概述和发动机电控系统故障诊断基本知识、发动机电子设备的故障诊断、发动机电控系统的检修以及发动机电控系统常见故障的检修等。

在发动机电控系统的概述中分别介绍了电控点火装置（ESA）、电子燃油喷射系统（EFI）、废气再循环控制（EGR）、怠速控制（ISC）、气门正时控制、二次空气喷射、油气蒸发控制等，论述了它们的组成、工作原理和作用。

在故障诊断基本知识章节中介绍了电控系统诊断的注意事项、常用工具与常用仪器、故障诊断与检修的一般程序与基本方法等。

在电子设备的故障诊断章节中介绍了汽车线路及电子设备的特点以及电路故障诊断与检修要点。

在第五章节中介绍了发动机各电控系统的检修，具体论述了各系统检修的方法，步骤，及注意事项等，并附加了流程图和表格图片。

在最后一章中介绍了电控系统常见故障的诊断与检修，列举了一些常见的维修案例，论述了故障的现象、可能的原因及故障排除方法等。

现代汽车电控系统的特点，主要体现在功能集约化、控制电子化和连接标准化上，在分析电控系统的故障时，一定要了解电器、电子设备的结构、功能和特点，各电控系统的组成、功用和工作原理，以及各种常见故障的现象、原因和排除方法等。

关键词：汽车，电控系统，诊断，维修目录1前言 (1)2发动机起动困难 (4)2.1 维修实例 (4)2.2 故障原因 (5)2.3 检测与诊断方法 (6)3 发动机无快、怠速 (8)3.1 维修实例 (8)3.2 发动机无快、怠速的故障检测与诊断分析 (8)3.3 诊断方法 (9)4 发动机暖机前怠速不稳 (9)4.1 维修实例 (9)4.2 发动机暖机前怠速不稳的故障检测与诊断分析 (10)4.2.1故障现象 (10)4.2.2故障原因 (10)4.2.3 诊断方法 (10)5 发动机暖机后怠速过低、不稳定 (11)5.1 维修实例 (11)5.2 发动机暖机后怠速过低、不稳定故障检测与诊断分析 (12)5.2.1故障现象 (12)5.2.2故障原因 (12)5.2.3 诊断方法 (12)6 发动机加速不良 (13)6.1 维修实例 (13)6.2 发动机加速不良的故障检测与诊断分析 (13)7参考文献： (15)1前言发动机电子控制应用十分普遍。

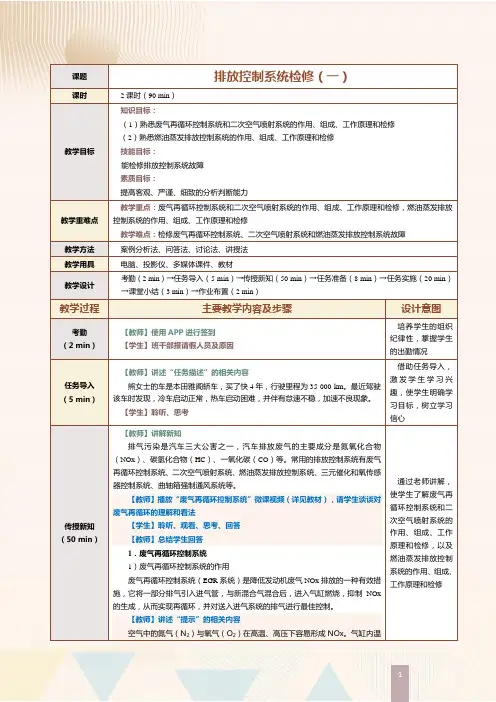

课题排放控制系统检修（一）课时2课时（90 min）教学目标知识目标：（1）熟悉废气再循环控制系统和二次空气喷射系统的作用、组成、工作原理和检修（2）熟悉燃油蒸发排放控制系统的作用、组成、工作原理和检修技能目标：能检修排放控制系统故障素质目标：提高客观、严谨、细致的分析判断能力教学重难点教学重点：废气再循环控制系统和二次空气喷射系统的作用、组成、工作原理和检修，燃油蒸发排放控制系统的作用、组成、工作原理和检修教学难点：检修废气再循环控制系统、二次空气喷射系统和燃油蒸发排放控制系统故障教学方法案例分析法、问答法、讨论法、讲授法教学用具电脑、投影仪、多媒体课件、教材教学设计考勤（2 min）→任务导入（5 min）→传授新知（50 min）→任务准备（8 min）→任务实施（20 min）→课堂小结（3 min）→作业布置（2 min）教学过程主要教学内容及步骤设计意图考勤（2 min）【教师】使用APP进行签到【学生】班干部报请假人员及原因培养学生的组织纪律性，掌握学生的出勤情况任务导入（5 min）【教师】讲述“任务描述”的相关内容熊女士的车是本田雅阁轿车，买了快4年，行驶里程为35 000 km。

最近驾驶该车时发现，冷车启动正常，热车启动困难，并伴有怠速不稳，加速不良现象。

【学生】聆听、思考借助任务导入，激发学生学习兴趣，使学生明确学习目标，树立学习信心传授新知（50 min）【教师】讲解新知排气污染是汽车三大公害之一，汽车排放废气的主要成分是氮氧化合物（NOx）、碳氢化合物（HC）、一氧化碳（CO）等。

常用的排放控制系统有废气再循环控制系统、二次空气喷射系统、燃油蒸发排放控制系统、三元催化和氧传感器控制系统、曲轴箱强制通风系统等。

【教师】播放“废气再循环控制系统”微课视频（详见教材），请学生谈谈对废气再循环的理解和看法【学生】聆听、观看、思考、回答【教师】总结学生回答1．废气再循环控制系统1）废气再循环控制系统的作用废气再循环控制系统（EGR系统）是降低发动机废气NOx排放的一种有效措施，它将一部分排气引入进气管，与新混合气混合后，进入气缸燃烧，抑制NOx的生成，从而实现再循环，并对送入进气系统的排气进行最佳控制。

Internal Combustion Engine &Parts0引言随着我国经济的发展，公路规模和道路交通的不断发展，为汽车行业的发展奠定了基础，汽车企业在激烈的市场竞争当中，为了争夺巨大的市场利益，并在汽车市场的发展过程中站稳脚跟，需要不断的提升自身的实力，对汽车电控发动机系统进行不断的创新，并提高汽车的性能，提升汽车整体的质量，推动汽车电控发动机系统在汽车生产和制造上的广泛应用。

不断推动对电控发动机系统的理论创新和技术支持，来应对难以解决的检修难题，为汽车提供更加安全、舒适和可靠的保障。

1汽车电控发动机技术汽车电控发动机技术是汽车的核心部件，其中就包括发动机电控燃油喷射系统、发动机电控点火正时系统和发动机怠速控制系统。

与汽车其他电子控制系统的组成成员区别不大，都以传感器作为控制传输的基础与渠道，将所发现的物理变量和化学变量进行记录，并将这些变量转换为其他信号，用于电脑的识别和操作。

执行器作为实施与下达命令的主要手段，是执行电子控制系统所下达的任务，并传递到各个零部件当中，使其各个零部件进行工作。

而控制电脑作为指挥中心，指挥着传感器与执行器两个部件的工作，传感器将信息传递到控制电脑当中，经过电脑控制的处理，来进行下发操作，并将指令传递到执行器当中，通过这一整个的过程，来操作各个执行器的工作，并形成统一的复杂化系统程序。

汽车电控发动机技术系统主要就是由传感器到控制电脑再到执行器三个基本部件所组成的[1]。

2汽车电控发动机系统常见的问题2.1线路故障由各个零部件与单元所组成的复杂系统化程序的汽车电控发动机系统，线路作为连接着各个零部件与单元之间的关系，使其正常的工作和运行，通过电脑控制给各个零部件及单元部件下达任务和指令时，都要通过线路进行传递，并下发到各个零部件上，使其进行信息的识别，做出正确的指令动作。

如若连接各个零部件与单元部件之间的线路出现故障，就会在汽车电控发动机系统内部引发一连串的问题，这些问题影响各个零部件与单元部件无法正常的工作和运行，造成汽车电控发动机系统无法正常工作，影响汽车的正常使用。

欧Ⅲ（国Ⅲ）电控高压共轨发动机故障排查方法一、电控发动机故障诊断的一般步骤1．确定发动机是否存在故障发动机在实际运行中，随着汽车行驶里程的增加，其技术状况必然要发生一定的变化，那么，哪些变化是正常变化？哪些变化为故障现象？这是正确进行汽车故障诊断首先要解决的问题。

在电控发动机故障中，有些故障的现象比较明显，有些却并不大明显。

对于现象明显的故障一般不需要进行专用的试验或测试就可以确定发动机故障所在。

例如：发动机无法运转、汽车行驶无力等故障现象。

而对另外一些故障，其故障现象不大明显，必须通过专门的试验甚至是测试方法方可确定，如燃油消耗量大、排气污染超标等故障现象。

2．进行故障性质的确定当电控发动机存在故障时，首先观察发动机电控系统自诊断故障指示灯的状况。

若此灯在发动机运转过程中点亮，则说明电控发动机存在有故障自诊断系统能够监测到的故障，故障一般与电控系统有关，此时可通过一定方法调取ECU内存储的故障代码，根据故障代码查找故障原因。

如果发动机确实存在故障，而仪表板上的发动机故障批示灯在发动机运转时未点亮，则说明发动机故障为电控单元自诊断系统不能辨识的故障，此时应按传统发动机那样，根据故障现象，作出初步诊断结果，并分析可能出现的故障原因，按照由外向内、由简到繁的原则进行深入诊断。

切记此种情况下，不能随意对电控系统乱拆乱卸，只有在确定故障在电控系统时，才首先检查电控系统，否则均应先查其他部分。

3．电控发动机故障诊断的必备工具在故障电控发动机现场诊断检查故障来源需要专门的仪器设备，下面是最重要的几种必须设备。

1)发动机故障诊断仪与发动机ECU连接读取故障代码。

ECU故障代码指出了故障来源的大致方向，维修人员还要结合实际观察到的发动机故障现象，再结合下面几种工具，进一步细查故障来源。

2)RA-2000轨压检测仪该仪器通过电缆连接到轨压传感器和发动机ECU。

可以检查油轨压力传感器的故障，以及ECU的传感器5V电源故障。

《汽车发动机电控系统检测与维修》教学大纲一、课程性质《汽车发动机电控系统检测与维修》是汽车运用与维修专业的核心课程。

本课程实施理实一体化教学。

其教学任务是通过理论讲授和实践教学相结合，使学生掌握汽车发动机电控系统的结构特点、基本原理以及使用维护和检修的方法，较全面了解目前汽车发动机电子控制技术的发展，针对当前汽车服务行业特点和人才紧缺状况，重点培养和锻炼学生初步掌握部件测试、数据流分析、波形分析以及现代汽车维修的检测诊断技能。

二、课程目标（一）具有正确使用汽车维修设备、仪器的能力。

（二)针对汽车电控系统的常见故障制定诊断、检修、保养作业计划的能力。

（三)正确执行操作规范和安全规章的能力和环保、节能和安全意识。

（四）掌握发动机电控系统的结构、工作原理和功能。

（五）能对发动机电控系统各部件进行正确拆装和维护。

（六）掌握发动机电控系统常见故障的现象和诊断方法。

（七）能制订并实施工作计划，进行团队交流与合作，具备良好的职业素养。

三、课程内容四、教学建议（一）建议本课程采用理论与实践一体化的教学模式和行动导向的教学方法。

（二）教学场所中应设置理论教学区和实操教学区，最好在理论教学区中还能设置学习讨论区，配备课程中各学习任务所需的挂图、维修手册、维修资料、维修数据计算机查询系统等。

（三）为保证教学安全和实践效果，建议学生分组控制在4-5人/组；（四）教师在讲授或演示教学中，尽量使用多媒体教学设备，配备丰富的课件、解剖总成或零部件等教学辅助设备。

（五）在实际教学中要以实际的师资、学生、场地和设备等条件进行结合，并以本地区企业生产实际、具体学习任务对教学时间和教学内容进行调整。

汽车发动机电控系统诊断与修复测试题含答案1、如果三元催化转换器良好,与前氧传感器信号相比后氧传感器信号波动( )。

A、频率增高B、幅值增大C、相同D、幅值减小答案：D2、甲技师说:如果发动机进气温度传感器故障系统会启用失效保护模式,ECM 估计进气温度为25℃, 乙技师说:ECM 估计发动机进气温度为20℃ 。

请问那位技师说的正确( )A、甲技师B、乙技师C、都正确D、都不正确答案：B3、燃油压力调节器系统油压的调节范围一般控制在( )kpa 内。

A、250~300B、50~100C、400~600D、30~50答案：A4、废气旁通阀打开时( )A、增压压力降低B、增压压力升高C、增压压力不变答案：A5、在 ECU 控制的点火放大器中,有 1 个“IGF”信号,它属于。

A、点火正时信号B、点火反馈信号C、点火的缸序信号D、爆震信号答案：B6、在示波器图形上点火线全部低于正常值,以下哪种情况不会导致这种现象产生( )。

A、可能是点火线圈输出的点火电压太低B、可能是空气与燃油混合气太稀C、点火时间太早D、分火头漏电答案：C7、故障代码可用以哪种设备调取( )。

A、万用表B、示波器C、综合故障诊断仪D、尾气分析仪答案：C8、节气门体内如有积垢或结胶,必要时可用( )。

A、玻璃液清洗B、喷油器清洗液清洗C、肥皂水清洗D、化油器清洗剂清洗答案：D9、讨论诊断仪时,技师甲说,诊断仪有能力显示数据和故障码,并能执行其他诊断任务;技师乙说, 诊断仪有能力诊断不同车辆上的电子控制系统。

请问谁的说法正确( )。

A、甲正确B、乙正确C、甲、乙都对D、甲、乙都错答案：C10、甲技师说:发动机空气流量计故障系统会启用失效保护模式,ECM 根据转速信号进行计算点火和喷油,乙技师说:ECM 根据节气门位置信号进行计算点火和喷油。

请问那位技师说的正确( )A、甲技师B、乙技师C、都正确D、都不正确答案：C11、机械增压与涡轮增压的共同点( )A、有中冷器B、响应速度慢C、机械效率高D、响应速度快答案：A12、氧传感器正常工作时输入电压应在 0. 1-0.9V 内波动,并不少于( )。

汽车发动机电控系统故障的诊断与排除毕业论文毕业论文(2012届)（发动机电控系统的诊断与维修）发动机电控系统故障的诊断与排除摘要随着汽车电子技术的日趋发展和完善，汽车发动机电控技术已达到相当高的水平，这使得汽车维修行业及维修人员面临一次新的技术挑战。

发动机作为汽车的核心部件，对汽车的整体性能有着重要的影响。

本文对发动机电控系统的组成及工作原理进行了介绍与分析，并对发动机的诊断方法做出了总结。

对常见的故障诊断与排除进行了归纳，通过二个案例的详细分析总结出对发动机寻找故障的技巧和排除方法。

关键词：发动机故障排除目录1 前言 (1)2 发动机电控系统的概述 (2)2.1发动机电控系统的优点及工作原理 (3)2.2发动机电控燃油供给系统 (5)2.3燃油供给控制 (5)2.4发动机点火系统 (6)2.5发动机空气供给系统 (8)2.6F22B4发动机怠机怠速控制 (9)2.7VTEC系统结构原理 (10)3 发动机故障诊断方法及流程 (13)3.1发动机故障诊断方法 (13)引言改革开放以来，汽车工业作为我国国民经济发展的支柱产业，进入了一个蓬勃发展的时期。

一方面经过引进技术、消化吸收国外的先进技术，另一方面探索以市场为导向发展生产的道路，得到了健康的成长。

汽车工业的发展已经走入了居民家庭。

现代汽车的技术水平不断提高，特别是电子技术的应用，使汽车的结构性能发生了根本性变化，新的结构原理和装置相续涌现，发动机电控系统故障的诊断与检修问题也接踵出现，对汽车的使用及维修人员提出了新的更高的要求。

经济的发展使汽车已经普及了，发动机的维修也越来越多，为了提高维修质量和效率，就应懂得发动机维修的基本方法和原理。

作为现代的维修人员必须精通发动机电控系统。

因此，我们要全面透彻的了解电控发动机各组成部分的工作原理，掌握其各项功能与作用，根据具体的故障现象结合相关的技术知识、经验，制定出切实可行而又经济的维修方案，已达到排除故障的目的。
