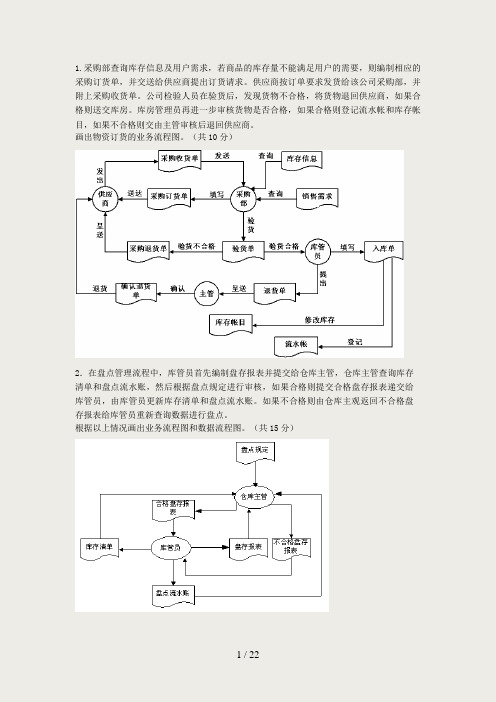

1. 采购部查询库存信息及用户需求, 若商品的库存量不能满足用户的需要, 则编制相应的采购订货单, 并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部, 并附上采购收货单。
公司检验人员在验货后,发现货物不合格, 将货物退回供应商,如果合格则送交库房。
库房管理员再进一步审核货物是否合格, 如果合格则登记流水帐和库存帐目, 如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
(共 10分2.在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管,仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核,如果合格则提交合格盘存报表递交给库管员,由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
(共 15分3. “进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程:书商将采购单和新书送采购员; 采购员验收,如果不合格就退回, 合格就送编目员;编目员按照国家标准进行的分类编号,填写包括书名,书号,作者、出版社等基本信息的入库单;库管员验收入库单和新书,如果合格就入库,并更新入库台帐;如果不合格就退回。
“售书”的流程:顾客选定书籍后, 收银员进行收费和开收费单, 并更新销售台帐。
顾客凭收费单可以将图书带离书店,书店保安审核合格后,放行,否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程:进书数据流程:F3.2不合格采购单售书业务流程:售书数据流程:4. 背景 :若库房里的货品由于自然或其他原因而破损,且不可用的,需进行报损处理, 即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单, 交给主管确认、审核。
主管审核后确定清单上的货品必须报损,则进行报损处理, 并根据报损清单登记流水帐,同时修改库存台帐;若报损单上的货品不符合报损要求,则将报损单退回库房。
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程：采购单审核P3.1编目处理p3.2入库单处理p3.3供应商F3.1采购单F3.2不合格采购单F3.3合格采购单F10入库单F3.4不合格入库单S2图书库存情况存档管理员F9入库够书清单F3.5合格入库清单售书业务流程：顾客新书收银员收费单销售台帐保安未收费的书收费单/书售书数据流程：收费处理P1.1审核处理P1.2E1顾客F6购书单计划F1.1收费单F1.2不合格收费单S02S01S03S04图书库存情况存档F4销售清单图书销售存档顾客需求图书情况存档顾客基本情况存档F4销售清单F5顾客需求图书清单F3顾客基本情况4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
数据库系统E-R图设计知识点汇总数据库系统 ER 图设计知识点汇总在数据库系统的设计中，ER 图（EntityRelationship Diagram，实体联系图）是一种非常重要的工具。
它能够帮助我们清晰地理解和描述系统中各个实体之间的关系，为数据库的构建提供坚实的基础。
下面就让我们一起来详细了解一下数据库系统 ER 图设计的相关知识点。
一、ER 图的基本概念ER 图主要由实体、属性和联系这三个要素组成。
实体是指具有独立存在意义的事物，比如“学生”“课程”“教师”等。
在 ER 图中，实体通常用矩形来表示。
属性则是用来描述实体的特征，比如学生的“学号”“姓名”“年龄”等。
属性在 ER 图中用椭圆来表示。
联系反映了不同实体之间的关系，比如学生与课程之间的“选课”关系。
联系在 ER 图中用菱形来表示，并在菱形中标注联系的名称。
二、ER 图中的实体类型实体可以分为强实体和弱实体。
强实体是指不依赖于其他实体而独立存在的实体，其标识符完全由自身的属性决定。
弱实体则是依赖于其他强实体而存在的实体，它的标识符部分或全部来自于其所依赖的强实体。
三、ER 图中的联系类型联系主要有一对一（1:1）、一对多（1:N）和多对多（M:N）这三种类型。
一对一联系，例如一个人只有一个身份证，一个身份证只对应一个人。
一对多联系，比如一个班级有多个学生，而一个学生只能属于一个班级。
多对多联系，像学生和课程之间，一个学生可以选择多门课程，一门课程也可以被多个学生选择。
四、ER 图的绘制原则在绘制 ER 图时，需要遵循一些原则，以确保图形的清晰和准确。
首先，要明确系统的需求，准确识别出实体、属性和联系。
其次，尽量简化图形，避免出现过于复杂的关系，使读者能够一目了然。
同时，要确保实体和联系的名称具有明确的含义，能够准确反映其代表的对象和关系。
五、ER 图到关系模式的转换这是将 ER 图转化为数据库中可实现的关系模式的关键步骤。
对于实体，通常将其转换为一个关系表，表的列就是实体的属性。
1. 采购部查询库存信息及用户需求, 若商品的库存量不能满足用户的需要, 则编制相应的采购订货单, 并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部, 并附上采购收货单。
公司检验人员在验货后,发现货物不合格, 将货物退回供应商,如果合格则送交库房。
库房管理员再进一步审核货物是否合格, 如果合格则登记流水帐和库存帐目, 如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
(共 10分2.在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管,仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核,如果合格则提交合格盘存报表递交给库管员,由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
(共 15分3. “进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程:书商将采购单和新书送采购员; 采购员验收,如果不合格就退回, 合格就送编目员;编目员按照国家标准进行的分类编号,填写包括书名,书号,作者、出版社等基本信息的入库单;库管员验收入库单和新书,如果合格就入库,并更新入库台帐;如果不合格就退回。
“售书”的流程:顾客选定书籍后, 收银员进行收费和开收费单, 并更新销售台帐。
顾客凭收费单可以将图书带离书店,书店保安审核合格后,放行,否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程:进书数据流程:F3.2不合格采购单售书业务流程:售书数据流程:4. 背景 :若库房里的货品由于自然或其他原因而破损,且不可用的,需进行报损处理, 即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单, 交给主管确认、审核。
主管审核后确定清单上的货品必须报损,则进行报损处理, 并根据报损清单登记流水帐,同时修改库存台帐;若报损单上的货品不符合报损要求,则将报损单退回库房。
