基于PLC四层电梯内含组态王仿真程序

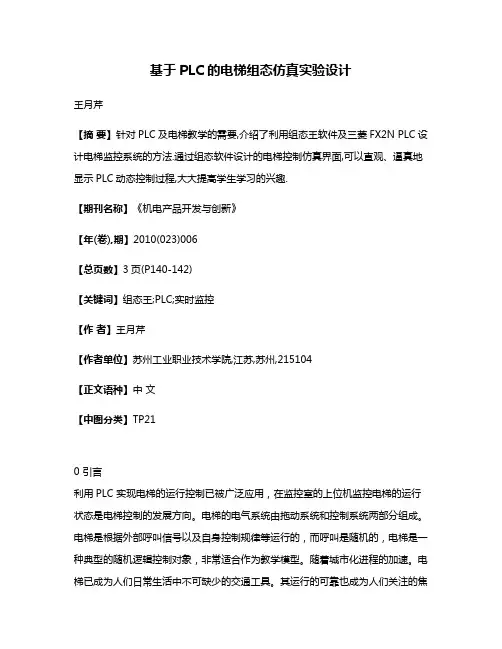

基于PLC的电梯组态仿真实验设计王月芹【摘要】针对PLC及电梯教学的需要,介绍了利用组态王软件及三菱FX2N PLC设计电梯监控系统的方法.通过组态软件设计的电梯控制仿真界面,可以直观、逼真地显示PLC动态控制过程,大大提高学生学习的兴趣.【期刊名称】《机电产品开发与创新》【年(卷),期】2010(023)006【总页数】3页(P140-142)【关键词】组态王;PLC;实时监控【作者】王月芹【作者单位】苏州工业职业技术学院,江苏,苏州,215104【正文语种】中文【中图分类】TP210 引言利用PLC 实现电梯的运行控制已被广泛应用，在监控室的上位机监控电梯的运行状态是电梯控制的发展方向。

电梯的电气系统由拖动系统和控制系统两部分组成。

电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯是一种典型的随机逻辑控制对象，非常适合作为教学模型。

随着城市化进程的加速。

电梯已成为人们日常生活中不可缺少的交通工具。

其运行的可靠也成为人们关注的焦点，所以开发和研制电梯监控系统具有十分重要的现实意义。

通过计算机的串行口采集电梯模型的实时数据，应用组态软件构建动画模拟电梯运行，直接、直观、准确地反映电梯的实际运行状态；可以加深学生对理论课程的理解，在仿真状态中直观的验证PLC 控制程序的正确性，提高学生学习的兴趣，提高学生的理论水平与实践能力。

1 系统的构成基于组态软件的PLC 实验仿真系统组成结构如图1所示。

上位机微机配有“组态王6.51”软件和三菱PLC编程软件FXGPWIN，下位机采用FX2N–48MT 型的可编程控制器。

“组态王”软件通过RS232C 接口与PLC之间进行通信，并监控PLC 所有存储器、控制器及I/O接口的状态，以变量值的形式传输到计算机上，供上位机使用、处理。

在组态软件环境下运行已开发的实验项目，同时使PLC 进入运行状态，通过鼠标操作界面上的图形对象就可以进行系统的仿真。

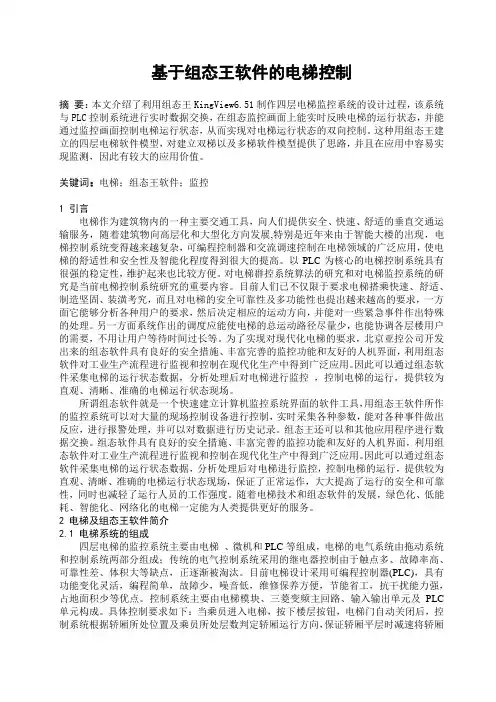

基于组态王软件的电梯控制摘要：本文介绍了利用组态王KingView6.51制作四层电梯监控系统的设计过程，该系统与PLC控制系统进行实时数据交换，在组态监控画面上能实时反映电梯的运行状态，并能通过监控画面控制电梯运行状态，从而实现对电梯运行状态的双向控制。

这种用组态王建立的四层电梯软件模型，对建立双梯以及多梯软件模型提供了思路，并且在应用中容易实现监测，因此有较大的应用价值。

关键词：电梯；组态王软件；监控1 引言电梯作为建筑物内的一种主要交通工具，向人们提供安全、快速、舒适的垂直交通运输服务，随着建筑物向高层化和大型化方向发展,特别是近年来由于智能大楼的出现，电梯控制系统变得越来越复杂，可编程控制器和交流调速控制在电梯领域的广泛应用，使电梯的舒适性和安全性及智能化程度得到很大的提高。

以PLC为核心的电梯控制系统具有很强的稳定性，维护起来也比较方便。

对电梯群控系统算法的研究和对电梯监控系统的研究是当前电梯控制系统研究的重要内容。

目前人们已不仅限于要求电梯搭乘快速、舒适、制造坚固、装潢考究，而且对电梯的安全可靠性及多功能性也提出越来越高的要求，一方面它能够分析各种用户的要求，然后决定相应的运动方向，并能对一些紧急事件作出特殊的处理。

另一方面系统作出的调度应能使电梯的总运动路径尽量少，也能协调各层楼用户的需要，不用让用户等待时间过长等。

为了实现对现代化电梯的要求，北京亚控公司开发出来的组态软件具有良好的安全措施、丰富完善的监控功能和友好的人机界面，利用组态软件对工业生产流程进行监视和控制在现代化生产中得到广泛应用。

因此可以通过组态软件采集电梯的运行状态数据，分析处理后对电梯进行监控，控制电梯的运行，提供较为直观、清晰、准确的电梯运行状态现场。

所谓组态软件就是一个快速建立计算机监控系统界面的软件工具，用组态王软件所作的监控系统可以对大量的现场控制设备进行控制，实时采集各种参数，能对各种事件做出反应，进行报警处理，并可以对数据进行历史记录。

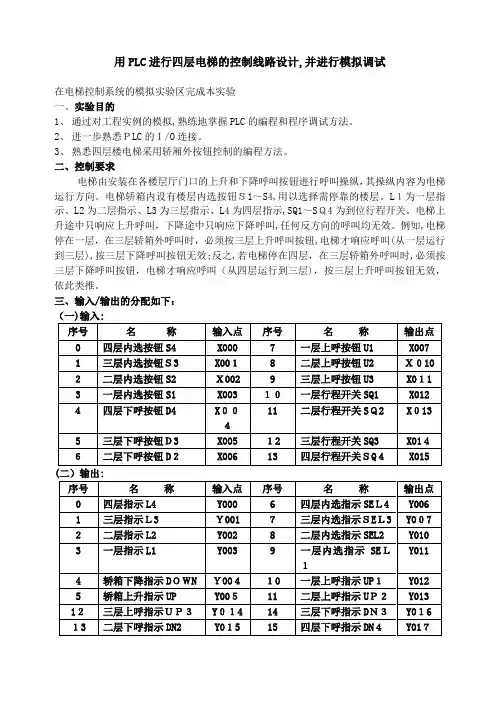

用PLC进行四层电梯的控制线路设计,并进行模拟调试在电梯控制系统的模拟实验区完成本实验一、实验目的1、通过对工程实例的模拟,熟练地掌握PLC的编程和程序调试方法。

2、进一步熟悉ＰLC的Ｉ/O连接。

3、熟悉四层楼电梯采用轿厢外按钮控制的编程方法。

二、控制要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯轿箱内设有楼层内选按钮Ｓ1～S4,用以选择需停靠的楼层。

L１为一层指示、L2为二层指示、L3为三层指示、L4为四层指示,SQ1～SＱ4为到位行程开关。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫,任何反方向的呼叫均无效。

例如,电梯停在一层，在三层轿箱外呼叫时，必须按三层上升呼叫按钮,电梯才响应呼叫(从一层运行到三层),按三层下降呼叫按钮无效;反之,若电梯停在四层，在三层轿箱外呼叫时,必须按三层下降呼叫按钮，电梯才响应呼叫（从四层运行到三层)，按三层上升呼叫按钮无效，依此类推。

三、输入/输出的分配如下：四、编制梯形图并写出实验程序五、过程分析例如接通X012即接通SQ1,表示轿厢原停楼层1,按S3，即X0０1接通一下,表示呼叫楼层3，则Y００7接通,三层内选指示灯SEL3亮,Y00５接通，表示电梯上升，手动(表示轿厢离开底层，释放行程开关）ＳQ1断开;电梯在底层与二层之间运行指示灯L1亮，2秒后一层指示灯L１灭、二层指示灯L２亮，2秒后二层指示灯L2灭、三层指示灯L3亮。

直至SＱ3接通，Y００7断开(三层内选指示灯SEＬ3灭）,Y005断开（表示电梯上升停止），三层指示灯Ｌ３灭，电梯到达三层。

1、电梯在一、二、三、四层楼分别设置一个行程开关，在轿箱内设置四个楼层内选按钮。

在行程开关SQ1、SQ2、ＳQ3、ＳＱ4都断开的情况下,呼叫不起作用。

２、用指示灯来模拟电梯的运行过程。

(1)从一层到二层：接通X０12即接通SQ1,表示轿厢原停楼层１,按S2，即Ｘ０02接通一下,表示呼叫楼层2,则Y0１０接通,二层内选指示灯SEL2亮，Y005接通,表示电梯上升。

这时我在网上看到的一个故事,无论是真的还是别人编出来,都值得大家一看!内容非常感人...用一点点的时间去体会人世间那份最真诚的爱!睿是一个长的很帅气的男孩,在学校里人缘又很好...每个学生老师都很喜欢他.但他却有一个长得丑陋无比的母亲,不但难看而且她只有一个眼睛(独眼)睿的朋友从来都没有看到过他的妈妈.自然也不会有人去问.生活仿佛过得还不错...有一天,外面下着很大的雨...眼看同学们都撑着伞回家去,睿却只能站在屋沿底下,因为他没带伞.这是只见他那丑陋无比的妈妈撑着一把黑色的伞向他走来.嘴里还说着"孩子,快来吧,小心淋到雨"顿时睿傻眼了,他的朋友们从没见过他的妈妈...别人会怎么想呢?大家一看到这种情景都开始大笑起来...!甚至有人对睿说"原来这就是你妈妈,这么丑,你天天跟她在一起不会害怕吗?哈哈哈哈..."哑口无言,他知道现在说什么都没有用了...回到家,"我不想再见到你!为什么你长的这么丑?还少一只眼睛?你不是我妈妈,我不会有这么难看的妈妈!"睿的母亲并没有说什么,指示含着泪走进了房间.转眼这么多年过去了...睿也长大了,依然是那么的英俊潇洒,有不少的女孩子追他.从那次以后她妈妈也从来没有再提过那件事情.一个月后睿的妈妈就生病死去了...她走得是那么的安详,什么也没留下除了一封信.睿拆开了她母亲临终前亲笔写的信,并读了起来:亲爱的孩子,我是多么的爱你,为了你我什么都可以不在乎.我知道你一直认为我丑,还少一只眼睛,不配做你的妈妈.但我现在告诉你一件事情,20年前我在医院里生下了你,当时的心情不知有多高兴,仿佛上帝赐了我最珍贵的礼物.真当我要去看你的时候,医生走来,脸色还很苍白地说"对不起,你的孩子生下来就少一只眼睛..."虽然心里一下子很接受不了,像是从高空跌入了谷地,但我还是非常坚定的对医生说"把我的眼睛给他!"我从来都没有后悔过...就算那次你对我说这么残忍的话.我不后悔,也不难过.因为我爱你.爱你的妈妈无论睿此时此刻心中有多么的伤心和遗憾,他的妈妈都不可能再活过来了...他也只能拿这那封信痛哭而已...却什么也不能为最爱他的母亲做任何事情,也许他妈妈留给他的除了那封信以外就是那一只悲伤的眼睛了...永远地留在睿的身上,让睿在看到任何东西之前先看到他的妈妈...1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制5. 基于MCS-51系列单片机的通用控制模块的研究6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现9. 基于单片机的蓄电池自动监测系统10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究12. 基于单片机的交流伺服电机运动控制系统研究与开发13. 基于单片机的泵管内壁硬度测试仪的研制14. 基于单片机的自动找平控制系统研究15. 基于C8051F040单片机的嵌入式系统开发16. 基于单片机的液压动力系统状态监测仪开发17. 模糊Smith智能控制方法的研究及其单片机实现18. 一种基于单片机的轴快流CO〈,2〉激光器的手持控制面板的研制19. 基于双单片机冲床数控系统的研究20. 基于CYGNAL单片机的在线间歇式浊度仪的研制21. 基于单片机的喷油泵试验台控制器的研制22. 基于单片机的软起动器的研究和设计23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究24. 基于单片机的机电产品控制系统开发25. 基于PIC单片机的智能手机充电器26. 基于单片机的实时内核设计及其应用研究27. 基于单片机的远程抄表系统的设计与研究28. 基于单片机的烟气二氧化硫浓度检测仪的研制29. 基于微型光谱仪的单片机系统30. 单片机系统软件构件开发的技术研究31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制33. 基于PIC单片机的电能采集终端的设计和应用34. 基于单片机的光纤光栅解调仪的研制35. 气压式线性摩擦焊机单片机控制系统的研制36. 基于单片机的数字磁通门传感器37. 基于单片机的旋转变压器-数字转换器的研究38. 基于单片机的光纤Bragg光栅解调系统的研究39. 单片机控制的便携式多功能乳腺治疗仪的研制40. 基于C8051F020单片机的多生理信号检测仪41. 基于单片机的电机运动控制系统设计42. Pico专用单片机核的可测性设计研究43. 基于MCS-51单片机的热量计44. 基于双单片机的智能遥测微型气象站45. MCS-51单片机构建机器人的实践研究46. 基于单片机的轮轨力检测47. 基于单片机的GPS定位仪的研究与实现48. 基于单片机的电液伺服控制系统49. 用于单片机系统的MMC卡文件系统研制50. 基于单片机的时控和计数系统性能优化的研究51. 基于单片机和CPLD的粗光栅位移测量系统研究52. 单片机控制的后备式方波UPS53. 提升高职学生单片机应用能力的探究54. 基于单片机控制的自动低频减载装置研究55. 基于单片机控制的水下焊接电源的研究56. 基于单片机的多通道数据采集系统57. 基于uPSD3234单片机的氚表面污染测量仪的研制58. 基于单片机的红外测油仪的研究59. 96系列单片机仿真器研究与设计60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造61. 基于单片机的温度智能控制系统的设计与实现62. 基于MSP430单片机的电梯门机控制器的研制63. 基于单片机的气体测漏仪的研究64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器65. 基于单片机和DSP的变压器油色谱在线监测技术研究66. 基于单片机的膛壁温度报警系统设计67. 基于AVR单片机的低压无功补偿控制器的设计68. 基于单片机船舶电力推进电机监测系统69. 基于单片机网络的振动信号的采集系统70. 基于单片机的大容量数据存储技术的应用研究71. 基于单片机的叠图机研究与教学方法实践72. 基于单片机嵌入式Web服务器技术的研究及实现73. 基于AT89S52单片机的通用数据采集系统74. 基于单片机的多道脉冲幅度分析仪研究75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究80. 基于双单片机冲床数控系统的研究与开发81. 基于Cygnal单片机的μC/OS-Ⅱ的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究83. 基于TCP/IP协议的单片机与Internet互联的研究与实现84. 变频调速液压电梯单片机控制器的研究85. 基于单片机γ-免疫计数器自动换样功能的研究与实现86. 基于单片机的倒立摆控制系统设计与实现87. 单片机嵌入式以太网防盗报警系统88. 基于51单片机的嵌入式Internet系统的设计与实现89. 单片机监测系统在挤压机上的应用90. MSP430单片机在智能水表系统上的研究与应用91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用93. 基于ATmega16单片机的流量控制器的开发94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计96. 基于单片机的氨分解率检测系统的研究与开发97. 锅炉的单片机控制系统98. 基于单片机控制的电磁振动式播种控制系统的设计99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制100. 一种RISC结构8位单片机的设计与实现101. 基于单片机的公寓用电智能管理系统设计102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制104. 基于ADμC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计106. 基于单片机的空调器故障诊断系统的设计研究107. 单片机实现的寻呼机编码器108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究111. 超精密机床床身隔振的单片机主动控制112. PIC单片机在空调中的应用113. 单片机控制力矩加载控制系统的研究项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！。

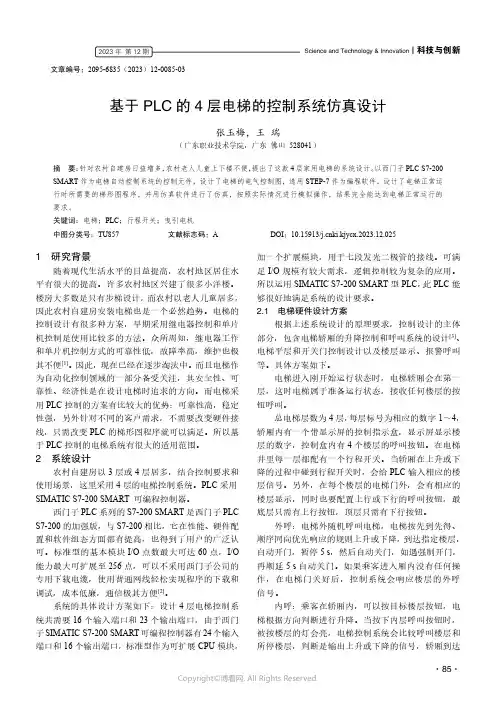

Science and Technology &Innovation ┃科技与创新2023年第12期·85·文章编号：2095-6835（2023）12-0085-03基于PLC 的4层电梯的控制系统仿真设计张玉梅，王瑞（广东职业技术学院，广东佛山528041）摘要：针对农村自建房日益增多，农村老人儿童上下楼不便，提出了这款4层家用电梯的系统设计。

以西门子PLC S7-200SMART 作为电梯自动控制系统的控制元件，设计了电梯的电气控制图，选用STEP-7作为编程软件，设计了电梯正常运行时所需要的梯形图程序，并用仿真软件进行了仿真，按照实际情况进行模拟操作，结果完全能达到电梯正常运行的要求。

关键词：电梯；PLC ；行程开关；曳引电机中图分类号：TU857文献标志码：ADOI ：10.15913/ki.kjycx.2023.12.0251研究背景随着现代生活水平的日益提高，农村地区居住水平有很大的提高。

许多农村地区兴建了很多小洋楼。

楼房大多数是只有步梯设计，而农村以老人儿童居多，因此农村自建房安装电梯也是一个必然趋势。

电梯的控制设计有很多种方案，早期采用继电器控制和单片机控制是使用比较多的方法。

众所周知，继电器工作和单片机控制方式的可靠性低，故障率高，维护也极其不便[1]。

因此，现在已经在逐步淘汰中。

而且电梯作为自动化控制领域的一部分备受关注，其安全性、可靠性、经济性是在设计电梯时追求的方向。

而电梯采用PLC 控制的方案有比较大的优势：可靠性高，稳定性强，另外针对不同的客户需求，不需要改变硬件接线，只需改变PLC 的梯形图程序就可以满足。

所以基于PLC 控制的电梯系统有很大的适用范围。

2系统设计农村自建房以3层或4层居多，结合控制要求和使用场景，这里采用4层的电梯控制系统。

PLC 采用SIMATIC S7-200SMART 可编程控制器。

西门子PLC 系列的S7-200SMART 是西门子PLC S7-200的加强版，与S7-200相比，它在性能、硬件配置和软件组态方面都有提高，也得到了用户的广泛认可。

产品设计PLC电梯模拟控制教学单位：机电工程学院专业: 自动化班级:学号：学生姓名:指导教师：完成时间：电子科技大学中山学院机电工程学院课程（产品）设计任务书目录1 题目分析 (1)1。

1 PLC电梯设计 (1)1。

1。

1 利用PLC设计电梯系统的目的 (1)1。

1.2 利用PLC设计电梯系统意义 (1)1。

1.3 利用PLC设计电梯系统优点 (1)1。

2 电梯概述 (2)1。

2.1 电梯的定义及发展 (2)1.2。

2 我国电梯发展状况 (2)1.3 PLC概述 (3)1.3.1 可编程控制器PLC的概述 (3)1。

3.2 可编程控制器PLC的特点 (3)1.4 本次设计研究的内容、目的 (4)2 PLC电梯模拟控制系统功能设计 (5)2.1 PLC电梯模拟控制系统设计的基本内容 (5)2.2 系统的控制要求 (5)3 PLC电梯模拟控制系统硬件设计 (7)3。

1 元器件清单 (7)3.2 I/O地址分配 (7)3。

3 PLC外部接线图 (8)3。

4 硬件实物图 (9)4 PLC电梯模拟控制系统软件设计 (10)4.1 工作流程图 (10)4.2程序设计 (11)4.2.1 电梯初始化、内呼输入与存储程序 (11)4.2.2 电梯外呼信号输入与存储程序 (12)4.2.3 电梯目标层与本层比较及上升下降 (14)4。

2。

4 电梯上升下降及达层自动开关门 (16)5 结束语 (18)参考文献 (19)附录:源程序 (20)致谢 (23)1 题目分析1.1 PLC电梯设计1。

1.1利用PLC设计电梯系统的目的电梯是高层建筑中垂直上下的运载工具。

电梯对于改善劳动条件、减轻劳动强度、提高人们生活水平有着重要的作用。

电梯目前已经广泛应用于宾馆、酒店、商场、娱乐场所、医院、生产车间和居民住宅大楼等。

在现代社会中，电梯已经成为人们生产、生活中不可缺少的运输工具。

本课题主要对PLC的结构、特点、性能以及与现场控制对象的连线进行具体的研究，并通过PLC实现电梯的自动控制。

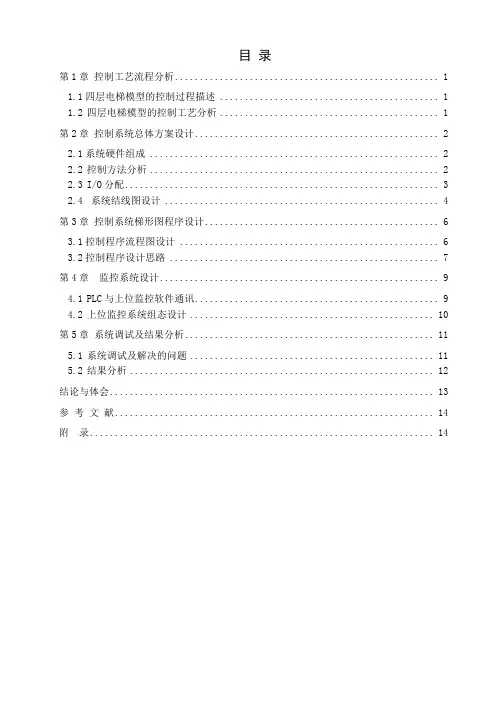

目录第1章控制工艺流程分析 (1)1.1四层电梯模型的控制过程描述 (1)1.2四层电梯模型的控制工艺分析 (1)第2章控制系统总体方案设计 (2)2.1系统硬件组成 (2)2.2控制方法分析 (2)2.3I/O分配 (3)2.4系统结线图设计 (4)第3章控制系统梯形图程序设计 (6)3.1控制程序流程图设计 (6)3.2控制程序设计思路 (7)第4章监控系统设计 (9)4.1PLC与上位监控软件通讯 (9)4.2上位监控系统组态设计 (10)第5章系统调试及结果分析 (11)5.1系统调试及解决的问题 (11)5.2结果分析 (12)结论与体会 (13)参考文献 (14)附录 (14)第1章控制工艺流程分析1.1四层电梯模型的控制过程描述电梯模型由“四层四站电梯对象、包括电机、正反向继电器、轿厢、内选召唤按钮、外选召唤按钮、外呼指示灯、内选指示灯、楼层显示、上下行显示、平层电磁传感器检测、接线盒”等组成，采用S7-200PLC进行控制，实现对电机驱动，上、下行的顺序控制，随机呼叫的优化控制，自动准确定位，上、下行及平层指示灯显示，上位监控系统等功能。

1.2 四层电梯模型的控制工艺分析1. 门外按钮控制小型杂物电梯2. 内外按钮控制自动门电梯该电梯是一种乘客自己操作的电梯，电梯在各层站分别设有一个召唤按钮。

轿厢操作箱上则设有与停站数相等的相应的指令按钮，某一层等待电梯的乘客按下召唤按钮，就能使不被占用的轿厢到来，电梯停靠时立即自动开门，乘客进入轿厢后，按下他要去的楼层的指令按钮，电梯就自动关门，自动行驶到该站。

每次停靠时，电梯自动进行减速、平层、开门。

3. 集选控制电梯该电梯是一种乘客自己操作或有时也可以有专职司机操作的自动电梯。

电梯在底层和顶层分别设有一个向上或向下的，而在其它层站设有向上、下两个召唤按钮。

集选控制轿厢操作箱上则设有与停站数相等的相应的指令按钮，当进入轿厢的乘客按下指令按钮，指令信号就被登记。

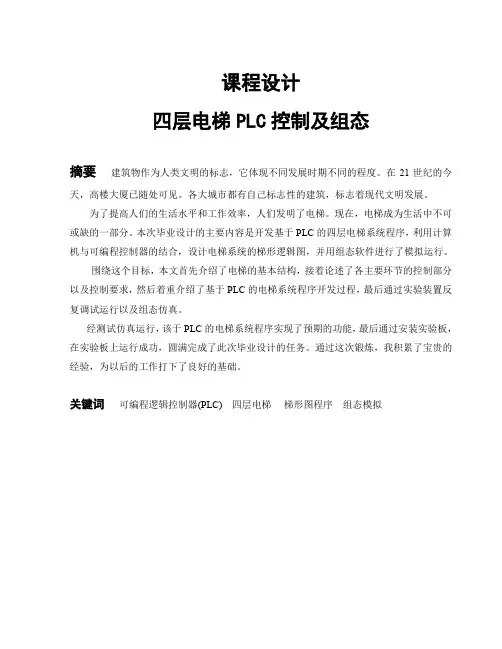

课程设计四层电梯PLC控制及组态摘要建筑物作为人类文明的标志，它体现不同发展时期不同的程度。
