MP磁力泵型号及定义

磁力泵作用及型号定义
一、磁力泵产品概述：
磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

二、磁力泵产品特点：
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

三、磁力泵工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。

泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

四、磁力泵型号定义：
五、磁力泵适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。

六、磁力泵性能参数。

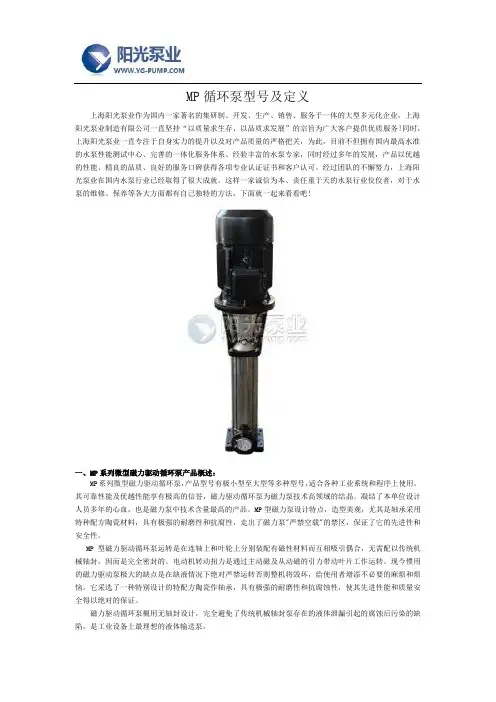

MP循环泵型号及定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、MP系列微型磁力驱动循环泵产品概述：MP系列微型磁力驱动循环泵，产品型号有极小型至大型等多种型号，适合各种工业系统和程序上使用。

其可靠性能及优越性能享有极高的信誉，磁力驱动循环泵为磁力泵技术高领域的结晶。

凝结了本单位设计人员多年的心血，也是磁力泵中技术含量最高的产品。

MP型磁力泵设计特点，造型美观，尤其是轴承采用特种配方陶瓷材料，具有极强的耐磨性和抗腐性，走出了磁力泵"严禁空载"的禁区，保证了它的先进性和安全性。

MP型磁力驱动循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合，无需配以传统机械轴封，因而是完全密封的。

电动机转动扭力是通过主动磁及从动磁的引力带动叶片工作运转。

现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏，给使用者增添不必要的麻烦和烦恼。

它采选了一种特别设计的特配方陶瓷作轴承，具有极强的耐磨性和抗腐蚀性，使其先进性能和质量安全得以绝对的保证。

磁力驱动循环泵概用无轴封设计，完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷，是工业设备上最理想的液体输送泵。

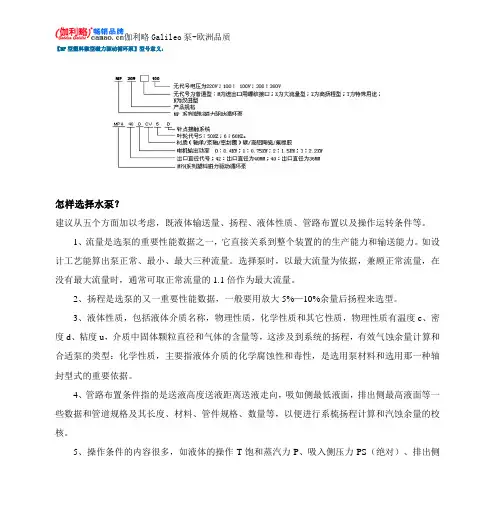

二、MP系列微型磁力驱动循环泵型号定义：三、MP系列微型磁力驱动循环泵产品用途：化学工业：碳酸钠化工业（盐酸、次氯酸、二次化学品的生产）；氟化物、化学肥料的生产；气体吸收塔反应液体循环；油脂提炼（硫酸）；废酸类的回收及再生系统；化工厂和运输车辆间的强酸类输送。

管道磁力泵型号意义及性能
一、型号意义：
1.第一个字母通常代表泵的类型：
-G代表离心式管道磁力泵；
-WS代表离心式不锈钢管道磁力泵；
-WQ代表离心式高温管道磁力泵；
-WY代表离心式聚四氟乙烯管道磁力泵。

2.第二个字母代表泵的材质：
-F代表泵的材质为玻璃纤维增强塑料；
-R代表泵的材质为聚四氟乙烯；
-P代表泵的材质为不锈钢。

3.后面的数字通常代表泵的排量或轴功率。

二、性能：
1.流量：
流量是指单位时间内通过泵的液体体积。

管道磁力泵的流量范围非常广，可以从几毫升每小时到几百立方米每小时。

用户在选择管道磁力泵时要根据具体的流量要求来确定型号。

2.扬程：
扬程是指液体从泵的吸入端到出口的水平高度或垂直高度差。

不同型号的管道磁力泵的扬程范围也不相同，请用户根据需要选择合适数值。

3.效率：
此外，管道磁力泵还具有以下一些常见的性能特点：
4.无泄漏：
5.无密封：
由于使用磁力传递转动力矩，所以泵的轴封处不会出现泄漏，可以确保液体的绝对密封，防止物料泄露。

6.延长使用寿命：
由于没有动态密封元件，所以管道磁力泵的使用寿命相对较长，可以减少维护和更换部分的频率。

总结：。

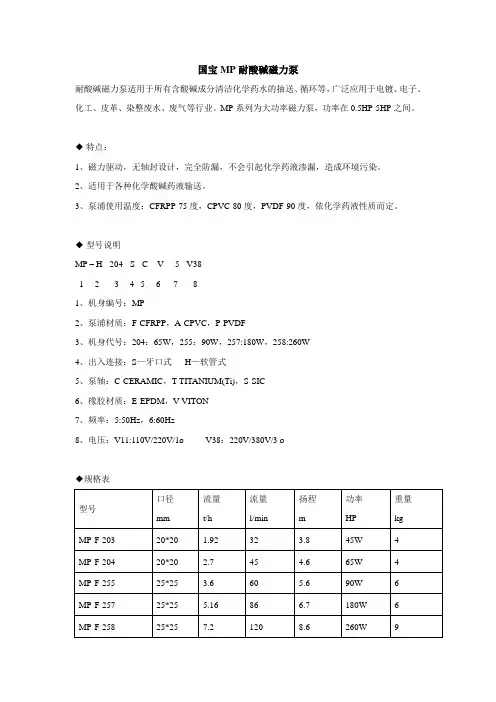

国宝MP耐酸碱磁力泵耐酸碱磁力泵适用于所有含酸碱成分清洁化学药水的抽送、循环等，广泛应用于电镀、电子、化工、皮革、染整废水、废气等行业。

MP系列为大功率磁力泵，功率在0.5HP-5HP之间。

◆特点：1、磁力驱动，无轴封设计，完全防漏，不会引起化学药液渗漏，造成环境污染。

2、适用于各种化学酸碱药液输送。

3、泵浦使用温度：CFRPP-75度，CPVC-80度，PVDF-90度，依化学药液性质而定。

◆型号说明MP – H - 204 - S - C - V - 5 - V381 2 3 4 5 6 7 81、机身编号：MP2、泵浦材质：F-CFRPP，A-CPVC，P-PVDF3、机身代号：204：65W，255：90W，257:180W，258:260W4、出入连接：S—牙口式H—软管式5、泵轴：C-CERAMIC，T-TITANIUM(Ti)，S-SIC6、橡胶材质：E-EPDM，V-VITON7、频率：5:50Hz，6:60Hz8、电压：V11:110V/220V/1øV38：220V/380V/3 ø◆规格表◆五大故障快速处理办法1、「启动时水泵不转」原因：填料太紧或叶轮与泵体之间被杂物卡住而堵塞；泵轴、轴承、泄漏环锈住；泵轴严重弯曲。

排除方法：放松填料，疏通引水槽：拆开泵体清除杂物或锈；校正弯曲的轴或换新的泵轴。

2、「启动后水泵不出水」原因：泵内有空气或进水管积气；杂质泵底阀关闭不严灌水不满、真空泵填料严重漏气；闸阀或拍门关闭不严。

排除方法：清除杂物，更换已损坏的橡皮垫，改变阀片方向；压紧或更换新的填料，关闭闸阀或拍门；加大灌水量，直到放气螺塞处不冒气泡；更换有裂纹的管水；降低扬程，将水泵的管口压入水下0.5米。

3、「流量不足」原因：水泵实际扬程超过允许扬程；转速不配套或皮带打滑、转速偏低；轴流泵叶片安装角太小；吸程过高；底阀、管路及叶轮局部堵塞或叶轮缺损；出水管漏水严重。

磁力泵规格型号及参数磁力泵是一种采用磁耦合驱动技术的无泄漏、无密封的泵，被广泛应用于化工、冶金、造纸、食品、制药等行业。

以下是一份磁力泵的规格型号及参数介绍，供参考：规格型号：1.LQDL系列磁力驱动立式多级离心泵2.CQ系列磁力驱动离心泵3.IHF系列磁力驱动卧式离心泵4.ZCQ系列磁力驱动自吸式离心泵5.DCL系列磁力驱动离心泵6.ZMD系列磁力驱动自吸式多级泵参数：1.流量：根据不同型号的磁力泵，流量范围从0.5m³/h到200m³/h不等，可根据用户需求定制。

2.扬程：根据不同型号的磁力泵，扬程范围从5m到150m不等，可根据用户需求定制。

3.温度范围：根据不同型号的磁力泵，温度范围从-20℃到150℃不等，可根据用户需求定制。

4.真空度：根据不同型号的磁力泵，真空度范围从0.1MPa到0.6MPa 不等，可根据用户需求定制。

5.材质：泵体、叶轮、轴套等部件采用不锈钢、合金钢等材质，具有优良的耐腐蚀性和耐高温性。

6.功率：根据不同型号的磁力泵，功率范围从0.18kW到75kW不等，可根据用户需求定制。

7.进出口口径：根据不同型号的磁力泵，进出口口径范围从DN15到DN300不等，可根据用户需求定制。

8.使用介质：磁力泵适用于输送清洁、无固体颗粒或纤维的腐蚀性液体，如酸、碱、盐溶液、有机溶剂等。

磁力泵的特点：1.无泄漏：磁力驱动技术使泵体与电机完全隔离，消除了密封件的泄漏隐患。

2.耐腐蚀：泵体采用耐腐蚀材质制造，能够适应多种腐蚀性介质的输送。

3.节能环保：磁力泵采用无接触传动，无需润滑剂，减少能源的消耗，符合环保要求。

4.维护方便：无需维护密封装置，大大降低了维护成本。

5.使用安全：由于无泄漏，减少了对人员和环境的危害，提高了操作安全性。

6.体积小巧：磁力泵结构紧凑，占地面积小，适应安装空间有限的场所。

总结：磁力泵具有无泄漏、耐腐蚀、节能环保、维护方便、使用安全和体积小巧等特点，根据不同的工况要求，可以选择合适的型号和参数。

高温磁力泵性能参数及型号意义一、高温磁力泵产品概述：高温磁力泵(简称高温磁力泵)通常由电机，磁力偶合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。

二、高温磁力泵产品特点：高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。

三、高温磁力泵性能参数：流量：3.2-100m3/h扬程：15-80m电机功率：1.1-55kW使用温度：350℃材质:1Cr18Ni9Ti (可定制304.316.316L材质)四、高温磁力泵的结构1)磁力耦合器磁力传动由磁力耦合器来完成。

磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件，是磁力泵的核心部件。

磁力耦合器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。

磁力耦合器应在规定的环境条件下适用于户外启动和连续操作，不应出现脱耦和退磁现象。

(1)内、外磁钢内磁钢应用粘合剂牢固地固定在导环上，并用包套将内磁钢和介质隔离。

包套最小厚度应为0.4mm，其材料应选用非磁性的材料，并适用于输送的介质。

外磁钢也应用粘合剂牢固地固定在外磁钢环上。

为防止装配时外磁钢的损坏，外磁钢内表面最好也应覆以包套。

同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料;扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料，或铝镍钴磁性材料。

常用水泵型号代号及含义常用水泵型号代号DL—--—-—多级立式清水泵BX——-—-——消防固定专用水泵ISG-———--单级立式管道泵IS -—-———-单级卧式清水泵DA1-—-——--多级卧式清水泵QJ--—--——潜水泵泵型号意义:如40LG12－15 40－进出口直径（mm)LG－高层建筑给水泵（高速）12－流量（m3/h）15—单级扬程（M）200QJ20—108/8 200-—-表示机座号200QJ——-潜水电泵20-流量20m3/h 108-—-扬程108M8—-—级数8级水泵的基本构成：电机、联轴器、泵头(体）及机座（卧式).水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵,必需汽蚀余量（M）参数非常重要,特别是用于吸上式供水设备时.对潜水泵，额定电流参数(A)非常重要,特别是用于变频供水设备时。

电机的主要参数：电机功率（KW)，转速（r/min)，额定电压（V）,额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一,所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵,流量为4。

5~360米³/时，扬程为8～98米，介质温度在80℃以下。

以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数;A—-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵,流量为102~12500米³/时,扬程为9~140米，介质温度小于80℃.如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1。

2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22—-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

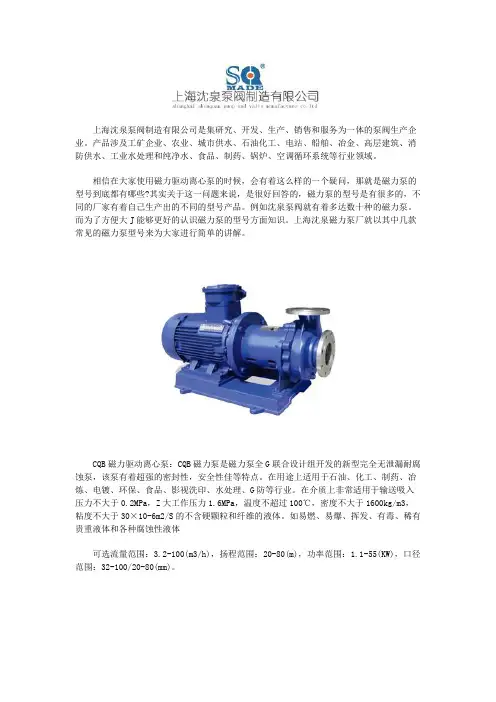

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

相信在大家使用磁力驱动离心泵的时候，会有着这么样的一个疑问，那就是磁力泵的型号到底都有哪些?其实关于这一问题来说，是很好回答的，磁力泵的型号是有很多的，不同的厂家有着自己生产出的不同的型号产品。

例如沈泉泵阀就有着多达数十种的磁力泵。

而为了方便大J能够更好的认识磁力泵的型号方面知识。

上海沈泉磁力泵厂就以其中几款常见的磁力泵型号来为大家进行简单的讲解。

CQB磁力驱动离心泵：CQB磁力泵是磁力泵全G联合设计组开发的新型完全无泄漏耐腐蚀泵，该泵有着超强的密封性，安全性佳等特点。

在用途上适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、G防等行业。

在介质上非常适用于输送吸入压力不大于0.2MPa，Z大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

如易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体可选流量范围：3.2-100(m3/h)，扬程范围：20-80(m)，功率范围：1.1-55(KW)，口径范围：32-100/20-80(mm)。

MP/MPH微型磁力泵：这是一款性能可靠的小型磁力泵，该泵在体积上非常的小巧轻便，且在结构上也是非常的简单。

其主要是由泵体、轴套、止推环、泵轴、内磁钢总成、密封圈、隔离套、外磁钢总成等部件组成。

主要是被应用于各种工业系统和程序。

可选流量范围：4.5-300(L/min)，扬程范围：0.8-20.5(m)，功率范围：3-2200(w)，口径范围：14-26/14-26(mm)。

ZCQ自吸式磁力泵：该泵既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

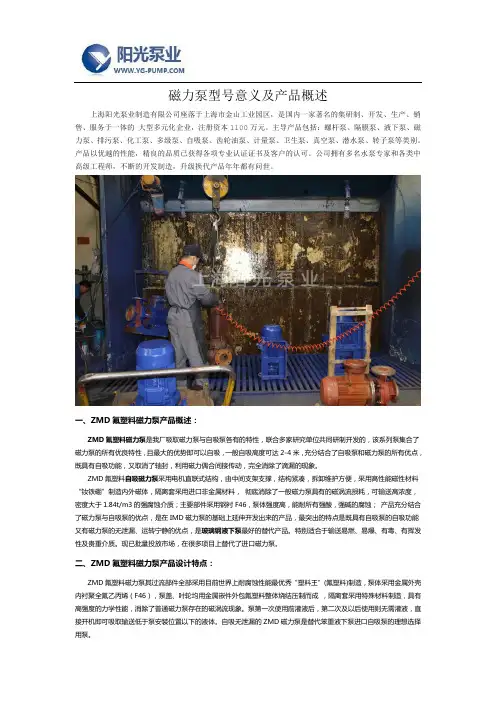

磁力泵型号意义及产品概述上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、ZMD氟塑料磁力泵产品概述：ZMD氟塑料磁力泵是我厂吸取磁力泵与自吸泵各有的特性，联合多家研究单位共同研制开发的，该系列泵集合了磁力泵的所有优良特性，且最大的优势即可以自吸，一般自吸高度可达2-4米，充分结合了自吸泵和磁力泵的所有优点，既具有自吸功能，又取消了轴封，利用磁力偶合间接传动，完全消除了滴漏的现象。

ZMD氟塑料自吸磁力泵采用电机直联式结构，由中间支架支撑，结构紧凑，拆卸维护方便，采用高性能磁性材料“钕铁硼”制造内外磁体，隔离套采用进口非金属材料，彻底消除了一般磁力泵具有的磁涡流损耗，可输送高浓度，密度大于1.84t/m3的强腐蚀介质；主要部件采用钢衬F46，泵体强度高，能耐所有强酸，强碱的腐蚀；产品充分结合了磁力泵与自吸泵的优点，是在IMD磁力泵的基础上延伸开发出来的产品，最突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点，是玻璃钢液下泵最好的替代产品。

特别适合于输送易燃、易爆、有毒、有挥发性及贵重介质。

现已批量投放市场，在很多项目上替代了进口磁力泵。

二、ZMD氟塑料磁力泵产品设计特点：ZMD氟塑料磁力泵其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。
