CQ型磁力驱动泵型号定义及用途

CQ型磁力驱动泵使用说明书地址：山东省烟台市福山高新技术产业区鑫海街188号电话：+86-535-6302098 6300668传真：+86-535-6300568邮编:265500一、产品概述CQ型磁力驱动泵（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。

磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。

磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

二、主要材料及用途磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。

国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

三、磁力泵结构示意图1、泵壳2、静环3、动环4、叶轮5、密封圈6、隔板7、隔离套8、外磁钢总成9、内磁钢总成10、泵轴11、轴套12、联接架13、电机四、磁力泵材质种类（1）工程塑料泵（增强聚丙烯）型号有：08CQ-2、10CQ-3、14CQ-5、16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、50CQ-25、50CQ-32。

（2）不锈钢泵（1Cr18Ni9Ti）型号有：16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、40CQ-32、50CQ-25、50CQ-40、50CQ-50、65CQ-25、65CQ-35、80CQ-35、80CQ-50。

五、磁力泵特性曲线（以常温清水为测试介质）六、型号与意义例如：（50CQ-25）50 CQ ——25扬程磁力驱动泵进口直径七、磁力泵型号及主要技术参数表八、磁力驱动泵安装尺寸表与示意图九、磁力泵的安装和使用（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

CQ磁力泵和CQB磁力泵的区别磁力泵就是通过磁力传动来实现无接触的力矩传递，进而以静密封取代动密封来达到泵的完全无泄漏的一种水泵。

由于泵体和隔离套将泵轴与内磁转子完全的封闭，所以彻底消除了易燃易爆、有毒、有害介质通过密封泄漏的隐患，从而更进一步保障了安全生产和环境安全。

鉴于此，磁力泵一般都是应用于对水泵有严格要求的化工、石油等行业。

磁力泵是离心泵的一种，是由泵、磁力传动器、电动机三部分组成。

普通离心泵电机直接带动水泵叶轮，或通过联轴器带动叶轮磁力泵是通过磁力带动叶轮。

可以无需机械密封，有效防止漏水。

但是磁力泵只能做小功率的磁传动部分由内外磁转子组成;隔套将内磁转子及介质与外磁转子隔绝;外磁转子由电机驱动，转动时利用磁稠合特性带动内磁转子旋转，完成非接触的力矩传递，从而达到驱动泵的目的。

磁力泵，结构简单紧凑。

采用独特的润滑及冷却回路，一部分工艺液体自润滑及冷却传动部件，省去了机械密封泵所需的冷却、冲洗、急冷等繁杂的管蹈系统。

设计入口压力最大可至30MPa，机械密封泵很难做到这一点。

同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点：1.泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏;2.无需独立润滑和冷却水，降低了能耗;3.由联轴器传动变成同步拖动，不存在接触和摩擦。

功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;4.过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。

性能上两者的区别就是：同样的工况下，磁力泵的效率比离心泵的效率低一些!这就是根本区别!产品概述性能参数安装尺寸图文档下载一、自吸式磁力泵产品概述：ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

塑料磁力泵型号意义及特点上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、CQF系列塑料磁力泵产品概述：CQF系列塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以高温磁力泵是一种全封闭、无泄漏的产品，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的CQF系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。

CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。

二、CQF系列塑料磁力泵主要特点：磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

高压磁力泵型号及参数高压磁力泵是一种无泄漏、无污染、无噪音、高效节能的新型泵，广泛应用于化工、医药、电力、冶金等领域。

下面介绍几种常见的高压磁力泵型号及参数。

1. CQB-G型高压磁力泵CQB-G型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达150米，最大流量可达100m³/h，最高温度可达200℃。

该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。

2. IHF型高压磁力泵IHF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达125米，最大流量可达100m³/h，最高温度可达100℃。

该泵采用优质氟塑料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种强腐蚀性介质。

3. KF型高压磁力泵KF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达80米，最大流量可达50m³/h，最高温度可达120℃。

该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。

4. ZCQ型高压磁力泵ZCQ型高压磁力泵是一种多级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达240米，最大流量可达10m³/h，最高温度可达120℃。

该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。

以上是几种常见的高压磁力泵型号及参数，不同型号的泵适用于不同的介质和工况，用户在选择时应根据实际情况进行选择。

同时，使用高压磁力泵时应注意保养和维护，以延长泵的使用寿命。

CQ系列磁力泵一、概述磁力泵具有全密封、无泄漏、运行可靠、结构简单、维修方便等优点，广泛应用于石油、化工、制药、核电站、环保工程等部门，适用于输送易燃、易爆、剧毒、腐蚀性介质以及高纯、贵重液体等。

型号示例：BCQ25-15-125二、结构及工作原理CQ型金属磁力泵是利用永磁联轴器的工作原理，无接触传递力矩的新型泵。

外磁钢和电机相联为主动件，内磁钢和叶轮联接为从动件，当电机启动后，通过磁力偶合驱动叶轮同步旋转，从而达到在密封状态下抽送液体的目的。

泵的结构以静密封取代了机械密封的跑、冒、滴、漏等弊病。

磁力泵按隔离套是否作为泵轴支承端，可分为两类：隔板式和轴承体式。

根据电机的联接方式可分为：直联式和分体式。

三、使用和维护1、使用前应先检查各部分的螺栓有无松动。

2、开机前要用改锥等工具拨动外磁总成，进行盘车，应转动均匀灵活，不得有碰擦或异常声响等不正常现象。

3、泵在开机前应先开启进料阀，必须用液体灌满泵腔及进口管路，排净空气后并关闭出口阀，方能启动电机，然后缓慢开启出口阀，待泵进入正常运行状态后，再将出口阀调节到使用工况的的所需开度。

4、磁力泵滑动轴承是靠被输送的介质来进行润滑和冷却的，因此绝对禁止空载干磨。

5、首次启动或更换电机接头后，应点动电机后立即关机，检查泵的转向是否正确。

6、停止运行时，应先关闭出口阀门，再关闭电源，最后关闭进口阀门。

7、扬程较高的泵，出水管路上还应装有逆止阀，防止水锤事故。

8、对于输送易沉淀结晶的液体，泵在停止运行后再开机前，必须进行冲洗，以排净残液，以免结晶体堵塞流道。

9、泵在运行中要经常检查。

若出现噪音大、震动异常或过热现象，应立即停机，检查电机、内磁总成、隔离套及滑动轴承等易损件。

10、如泵长期不用时，务必用清水冲洗泵内腔及流道，防止残留液析出结晶，同时切断电源，加盖防尘罩。

四、故障原因及排除方法。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、CQ磁力泵产品简介:
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到G外同类产品的先进水平。

二、CQ磁力泵产品用途：
上海品牌厂家沈泉泵阀生产制造的磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、G防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。

三、CQ型磁力驱动泵型号意义
四、CQ磁力泵主要特点：
磁力泵以静密封取代动密封，使磁力泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。

磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

CQR保温磁力传动离心泵使用说明书1概述保温磁力驱动离心泵(简称高温磁力泵)通常由电机,磁力偶合器、保温装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受300度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装蒸汽保温装置，防止泵送低温易结晶物质产生结晶，以保护泵的正常运行，从而达到无泄漏输送高温介质。

泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍合金等耐腐蚀材料。

CQR系列磁力泵其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

2 型号与性能2．1 CQR系列磁力传动离心泵性能范围（按规定点性能）流量 3.2～100 m3/h扬程8～80 m泵吸入口直径32～100 mm转速2900 r/min功率 1.1～45 kW2．2 型号意义（例：CQR50－32－2000）2．3 泵的性能参数（见表1）泵的型谱图（见图1）图1 磁力泵型谱图3 泵的结构3．1 结构型式CQR系列磁力传动离心泵共24个型号，均为泵和电动机连身单级卧式结构。

泵主要由泵体、叶轮、泵轴、轴承、轴套、轴承体、隔离套、止推环、联接架、磁力偶合器等零件组成。

泵轴不转动式（见图2）3．2 轴向力平衡轴转动式的磁力泵，叶轮应设置前后密封环、平衡孔，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。

3．3 轴承结构轴承选用碳石墨、碳化硅和硬质合金等材料，结构设计成带轴向和径向直槽结构型式，用泵输送介质冷却润滑，对于轴转动式结构磁力泵轴承结构可设计成螺旋带直槽结构型式，并且前后轴承按循环液流方向设计成不同旋向。

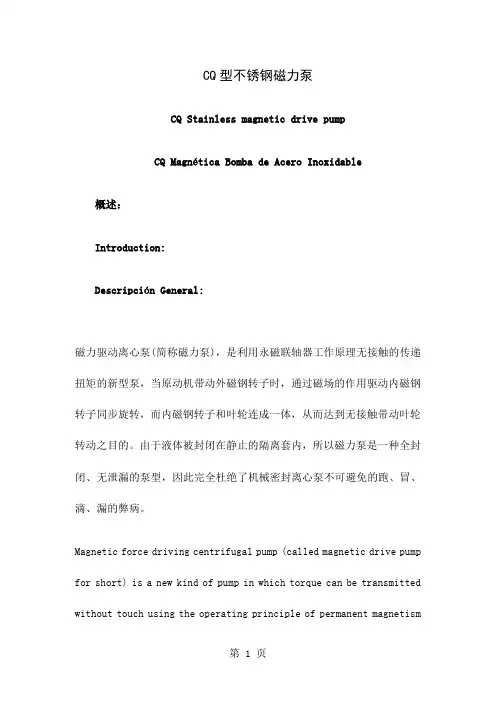

CQ型不锈钢磁力泵CQ Stainless magnetic drive pump CQ Magnética Bomba de Acero Inoxidable概述：Introduction:Descripción General:磁力驱动离心泵(简称磁力泵)，是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

Magnetic force driving centrifugal pump (called magnetic drive pump for short) is a new kind of pump in which torque can be transmitted without touch using the operating principle of permanent magnetism coupling. When prime moverdrives the external steel rotor, the internal steel rotor, which combines with impeller, will corotate under the action of magnetic field, thus driving the impeller without touch. Because the liquid is confined to the still spacer sleeve, magnetic drive force pump is a totally-enclosed, leak-free pump, therefore, completely the shortcoming of leakage which can’t be avoided by mechanical sealing centrifugal pump is eradicated.Centrífuga bomba de accionamiento magnético (Abreviar magnética bomba), es un nuevo tipo de bomba que se usa el principio de funcionamiento de acoplamiento de permanente imán con el par de transmisión sin contacto. Cuando el primer motor impulsa el rotor de acero imán externo, también impulsa la rotación síncrona del rotor de acero imán interno bajo el uso del campo magnético, entonces se funde en un acero imán interno y el impulsor para se mueve sin contacto. Como el líquido estácerrado en la funda de aislamiento estacionaria, por eso magnética bomba es un tipo de totalmente cerrada, sin fuga. Entonces elimina completamente las deficiencias inevitables de salir, correr, gotear, drenar en el proceso de sellar mecánicamente la bomba centrífuga.用途：Application:Uso:泵的过流部件采用不锈钢制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的最佳选择。

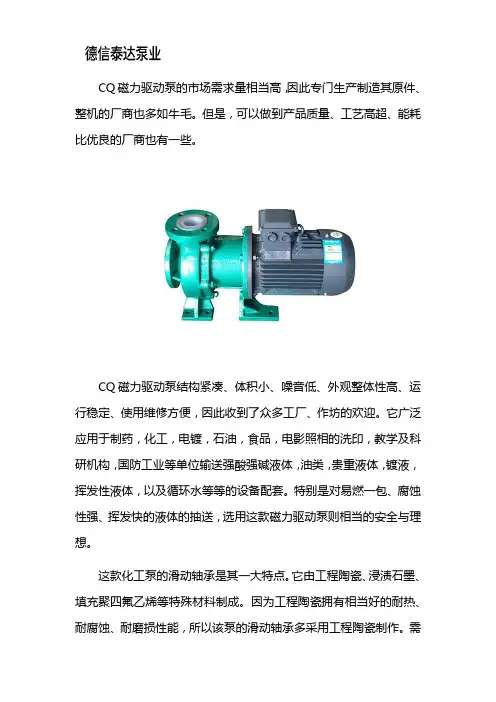

CQ磁力驱动泵的市场需求量相当高，因此专门生产制造其原件、整机的厂商也多如牛毛。

但是，可以做到产品质量、工艺高超、能耗比优良的厂商也有一些。

CQ磁力驱动泵结构紧凑、体积小、噪音低、外观整体性高、运行稳定、使用维修方便，因此收到了众多工厂、作坊的欢迎。

它广泛应用于制药，化工，电镀，石油，食品，电影照相的洗印，教学及科研机构，国防工业等单位输送强酸强碱液体，油类，贵重液体，镀液，挥发性液体，以及循环水等等的设备配套。

特别是对易燃一包、腐蚀性强、挥发快的液体的抽送，选用这款磁力驱动泵则相当的安全与理想。

这款化工泵的滑动轴承是其一大特点。

它由工程陶瓷、浸渍石墨、填充聚四氟乙烯等特殊材料制成。

因为工程陶瓷拥有相当好的耐热、耐腐蚀、耐磨损性能，所以该泵的滑动轴承多采用工程陶瓷制作。

需要注意的是，因为工程陶瓷很脆，且膨胀系数较小，所以必须要留有一定的轴承间隙，以免抱轴，发生安全事故。

由于磁力驱动泵的滑动轴承直接以所输送的介质进行润滑，所以应当根据不同的介质及使用情况，使用各种材质制作轴承。

CQ磁力驱动泵作为工业运输、生产中的抗腐蚀器械，对其他器械，甚至工作人员的安全起着保障作用，如果发生意外，导致的一系列问题是无法估量的。

在工业较为发达的山东地区，好的CQ磁力驱动泵生产厂家可不少，消费者在选择公司时，需要选择一款比较好的公司，毕竟公司在一定程度上反映了产品质量。

这类比较好的公司，一般在厂家生产实力、规模、口碑、价格和服务方面都有自己独特的优势，具体来说，一般是公司实力强悍，规模较大，消费者反馈口碑好，市场售价较为合理，全程在线服务解答客户疑问。

至于具体选择哪家公司比较合适，这个就需要根据消费者自己的实际需求来看待了，毕竟每个人的实际需求是不同的。

淄博德信泰达泵业有限公司以化工泵为主营方向，工艺成熟，产品运行稳定，故障率低，产品寿命高，采用YE3电机，更加放心和环保节能。

泵阀规格全，30多个系列可满足客户需求，也可按需定制。

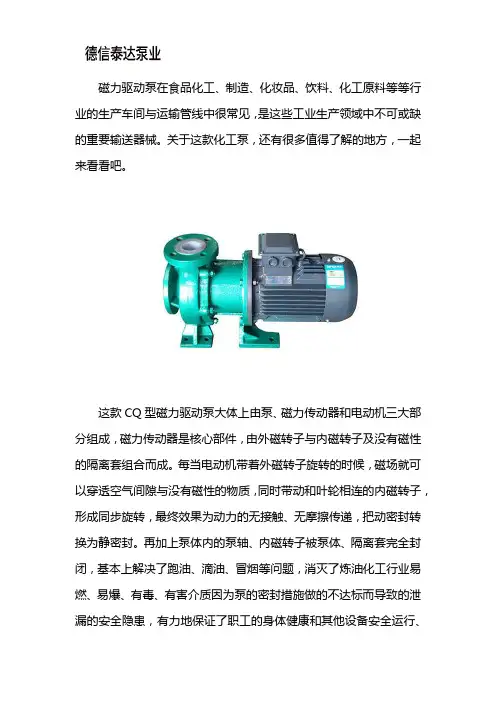

磁力驱动泵在食品化工、制造、化妆品、饮料、化工原料等等行业的生产车间与运输管线中很常见，是这些工业生产领域中不可或缺的重要输送器械。

关于这款化工泵，还有很多值得了解的地方，一起来看看吧。

这款CQ型磁力驱动泵大体上由泵、磁力传动器和电动机三大部分组成，磁力传动器是核心部件，由外磁转子与内磁转子及没有磁性的隔离套组合而成。

每当电动机带着外磁转子旋转的时候，磁场就可以穿透空气间隙与没有磁性的物质，同时带动和叶轮相连的内磁转子，形成同步旋转，最终效果为动力的无接触、无摩擦传递，把动密封转换为静密封。

再加上泵体内的泵轴、内磁转子被泵体、隔离套完全封闭，基本上解决了跑油、滴油、冒烟等问题，消灭了炼油化工行业易燃、易爆、有毒、有害介质因为泵的密封措施做的不达标而导致的泄漏的安全隐患，有力地保证了职工的身体健康和其他设备安全运行、生产。

与使用传统机械密封或填料式密封的离心泵相比较而言，磁力泵具有以下几大优点。

（1）泵体由动密封变成封闭式静密封，除特殊意外情况，可以说近乎避免了介质的泄漏。

（2）不需要独立润滑和冷却水，大大降低了能耗。

（3）轴的联轴器由非同步传动变为了同步拖动，接触和摩擦将不复存在。

这样有着效率高、能耗比高，且具有阻尼减振的正面作用，大大减少了电动机由于振动对泵的影响和泵发生气蚀振动时对电动机的干扰。

（4）在过载时，内、外磁转子相对滑脱，对电机、泵、以及内部元件有保护作用淄博德信泰达泵业有限公司以化工泵为主营方向，采用成熟工艺，产品运行稳定，故障率低，大大提高了产品寿命，电机采用YE3电机，更加放心和环保节能。

泵阀规格全，30多个系列可满足客户需求，也可按需定制。

多年生产经验、强大技术团队保证产品性能强，价格合理。

公司备有库存，可交货期快。

产品具有6大优势：外观上，匠心工艺，美观大方；性能上，耐腐蚀，可输送有腐蚀性粘度类似于水的液体；噪声上，噪声较低，符合国家标准；售前上，在线客服，快速为您答疑解惑；售中上，定时交货快，送货上门；售后上，免费安装和维修。
