二、方案比选1、比选原则本设计根据桥梁所在地区水文地质条件、地形地貌、气象等地质和环境条件，结合现有施工技术水平、投资规模、建设工期、施工条件、桥面宽度、景观要求等实际情况，在满足桥梁设计原则的前提下，初步选定适宜的三种桥型为钢箱连续梁桥，预应力混凝土简支箱梁桥，钢管混凝土拱桥。
从安全可靠、耐久适用、经济美观、环境保护以及可持续发展多方面比选。
比选原则：(1)安全性。
桥梁的设计是在安全的基础之上，安全是第一位，设计的桥梁不仅要能承受施工阶段及运营阶段的荷载，也要能够保证其在特殊地区、特殊荷载下具有一定的稳定性。
即能满足正常的承载，又能满足长期使用对耐久性的需求。
(2)适用性。
桥梁造之为民，用之与民。
所设计的桥梁必须适用，不仅需要有足够的承载能力，也需要能保证行车的平稳性、安全性和舒适度。
社会在发展，桥梁必须考虑长远的发展，保证能满足在设计使用年限内的正常使用。
在特殊时期，桥梁不但能满足交通运输的需要，还可以兼顾其他方面，综合利用。
(3)经济性。
桥梁设计时，经济性是不得不考虑的重要因素，影响着方案取舍。
在施工时，选择最优施工方法，快速施工，可以缩短工期，降低施工费用，也能使尽早通车运输，带来经济效益；在运营时，合理养护，降低维修费用。
在能够满足桥梁安全可靠，适用耐久的情况下，需考虑经济性，争取以最少的投入获得最好的效果。
(4)美观性。
在桥梁设计中应考虑桥梁的美观性，尤其对于景观桥。
在满足其他要求的前提下，桥梁外形要优美，整体美感要与所处环境相协调，可以增强舒适感。
(5)环保性。
桥梁施工时，施工材料、施工场地、施工方法等对环境有一定的影响。
在当今社会，保护环境是全民的责任，也是义务，每个人都必须意识到保护环境的重要性。
对于桥梁建设也一样，在保证顺利施工的前提下，需考虑对环境影响降到最小。
(6)可持续性。
桥梁施工需要耗费大量的资源，而对于资源匮乏的地区，有效利用有限的资源，是非常重要的。
而资源的回收利用是最有效的方法，能最大限度节约资源，实现经济的可持续发展。
6.8 桥型方案与比选沿线桥涵构造物较多，在桥型方案选择时本着适用、经济、合理、安全、美观的原则，尽可能做到设计标准化、施工机械化，便于分段统一集中预制安装，便于就地取材、运输方便、以缩短工期、节省工程造价。
由于本条线路所经地区风景优美，在桥梁经济指标相差不大的情况下，重点考虑桥梁的美观，尽量与周围环境协调。
6.8.1 各种标准跨径上部构造经济比较沿线桥涵结构物较多，在桥型方案选择时本着适用、经济、合理、安全、美观的原则，尽可能做到设计标准化、施工机械化，便于分段统一集中预制安装，便于就地取材、运输方便、以缩短工期、节省工程造价。
通过沿线实地调查及水文计算，本合同段内的特大、大、中桥基本不受洪水控制，沿线河流均无通航要求。
根据以上设计原则，装配式结构主要有16～40m预应力混凝土T梁、小箱梁、宽幅空心板、窄幅空心板等。
根据设计经验及湖北省近年来山区高速公路实际施工情况，16m以下跨径一般只适用于中小桥梁或桥高10m以下的桥梁；20m跨径适用于墩高在10m～20m之间的大中桥梁；30m跨径适用于墩高在20m～40m之间的大中桥梁；40m跨径适用于墩高在30m～50m之间的大中桥梁。
本合同段内高架桥较多，除安子垭大桥个别桥墩高达52m及戴家垭子大桥桥墩在40m左右外，其余桥梁的墩高均在12m～35m之间。
为减少桥梁结构型式，方便施工、缩短施工工期，本合同段大桥上部构造一般不采用小于20m跨径的桥梁，同时由于本合同段地形复杂，预制场地及运输较困难，拟不采用50m跨径的装配式梁桥。
下面分别对相同标准跨径不同上部构造、不同跨径桥型方案进行综合比选，选取最优方案。
表6－5 常用标准跨径上部构造主要材料指标（半幅桥）从表中可以看出：对于20m跨径而言，预应力空心板材料用量明显偏大，预应力砼T梁或组合小箱梁两者总体比较各项指标均相差不大，综合造价基本相当；就上部构造而言，材料指标随着跨径的增加而增大，20m～40m标准跨径上部结构采用的预应力砼T梁或组合小箱梁方案，两者总体比较各项指标均相差不大，综合造价基本相当。
方案比选报告方案比选报告篇一：桥型方案比选报告增城大桥改造工程桥型方案构思与比选1项目概况某大桥位于所在城市市中心区东北侧，是该市中心城区东北侧进出城重要通道。
目前该大桥宽度仅为双向两车道，而桥两岸的道路均已改建为双向六车道，使得该桥成为所在地区的交通瓶颈，因此其改建迫在眉睫。
原大桥无论是桥面宽度、设计荷载等方面均无法满足区域经济和交通发展的要求，也无法满足附近城市居民日常生活起居的正常要求。
同时原大桥存在较严重的病害，虽然经过多次维修加固，但由于原桥建造标准太低，难以提高到现行技术标准，对社会经济发展和人民生命财产安全均造成严重威胁。
要把该市建设成为生态型、现代化的城市，加快城区交通网络的建设是十分必要而迫切的，本项目的建设符合该市总体发展规划。
1.1桥梁设计主要技术标准： (1)道路等级:公路一级结合城市主干道标准设计；(2)计算行车速度:50 k m/h；(3)车道及桥宽: 按六车道设计，两侧设非机动车道、人行道，机非车道之间设绿化带； (4)桥梁设计荷载标准:公路-Ⅰ级；(5)桥梁设计洪水频率: 1/100； (6)抗震设防标准: 地震动峰值加速度0． 1g( 地震基本烈度7度)，本桥提高1 度，按8度设防。
1.2桥位自然条件和工程地质情况气象及水文增城地处南亚热带，其气候属南亚热带典型的季风海洋气候，温暖、多雨、湿润，夏长冬短，夏季长达半年之久。
增城年平均气温2 1.9℃，历年极端最高气温38.6℃，极端最低气温-1.9℃。
桥型方案比选-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN桥梁毕业设计桥型比选一、桥型方案比选桥梁的形式可考虑拱桥、连续梁桥、悬索桥和斜拉桥。
从安全、功能、经济、美观、施工、占地与工期多方面比选，最终确定桥梁形式。
桥梁设计原则1．适用性桥上应保证车辆和人群的安全畅通，并应满足将来交通量增长的需要。
桥下应满足泄洪、安全通航或通车等要求。
建成的桥梁应保证使用年限，并便于检查和维修。
2．舒适与安全性现代桥梁设计越来越强调舒适度，要控制桥梁的竖向与横向振幅，避免车辆在桥上振动与冲击。
整个桥跨结构及各部分构件，在制造、运输、安装和使用过程中应具有足够的强度、刚度、稳定性和耐久性。
3．经济性设计的经济性一般应占首位。
经济性应综合发展远景及将来的养护和维修等费用。
4．先进性桥梁设计应体现现代桥梁建设的新技术。
应便于制造和架设，应尽量采用先进工艺技术和施工机械、设备，以利于减少劳动强度，加快施工进度，保证工程质量和施工安全。
5．美观一座桥梁，尤其是座落于城市的桥梁应具有优美的外形，应与周围的景致相协调。
合理的结构布局和轮廓是美观的主要因素，决不应把美观片面的理解为豪华的装饰。
应根据上述原则，对桥梁作出综合评估。
连续梁桥梁式桥是指其结构在垂直荷载的作用下，其支座仅产生垂直反力，而无水平推力的桥梁。
预应力混凝土梁式桥受力明确，理论计算较简单，设计和施工的方法日臻完善和成熟。
预应力混凝土梁式桥具有以下主要特征：1）混凝土材料以砂、石为主，可就地取材，成本较低；2）结构造型灵活，可模型好，可根据使用要求浇铸成各种形状的结构；3）结构的耐久性和耐火性较好，建成后维修费用较少；4）结构的整体性好，刚度较大，变性较小；5）可采用预制方式建造，将桥梁的构件标准化，进而实现工业化生产；6）结构自重较大，自重耗掉大部分材料的强度，因而大大限制其跨越能力；7）预应力混凝土梁式桥可有效利用高强度材料，并明显降低自重所占全部设计荷载的比重，既节省材料、增大其跨越能力，又提高其抗裂和抗疲劳的能力；8）预应力混凝土梁式桥所采用的预应力技术为桥梁装配式结构提供了最有效的拼装手段，通过施加纵向、横向预应力，使装配式结构集成整体，进一步扩大了装配式结构的应用范围。

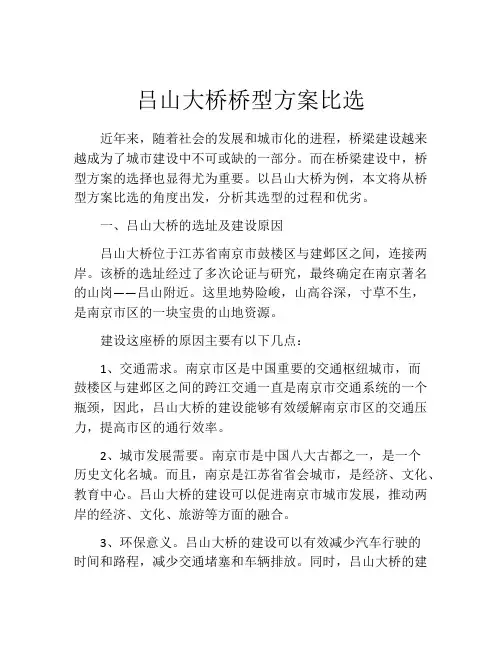

吕山大桥桥型方案比选近年来，随着社会的发展和城市化的进程，桥梁建设越来越成为了城市建设中不可或缺的一部分。
而在桥梁建设中，桥型方案的选择也显得尤为重要。
以吕山大桥为例，本文将从桥型方案比选的角度出发，分析其选型的过程和优劣。
一、吕山大桥的选址及建设原因吕山大桥位于江苏省南京市鼓楼区与建邺区之间，连接两岸。
该桥的选址经过了多次论证与研究，最终确定在南京著名的山岗——吕山附近。
这里地势险峻，山高谷深，寸草不生，是南京市区的一块宝贵的山地资源。
建设这座桥的原因主要有以下几点：1、交通需求。
南京市区是中国重要的交通枢纽城市，而鼓楼区与建邺区之间的跨江交通一直是南京市交通系统的一个瓶颈，因此，吕山大桥的建设能够有效缓解南京市区的交通压力，提高市区的通行效率。
2、城市发展需要。
南京市是中国八大古都之一，是一个历史文化名城。
而且，南京是江苏省省会城市，是经济、文化、教育中心。
吕山大桥的建设可以促进南京市城市发展，推动两岸的经济、文化、旅游等方面的融合。
3、环保意义。
吕山大桥的建设可以有效减少汽车行驶的时间和路程，减少交通堵塞和车辆排放。
同时，吕山大桥的建设也能够促进吕山地区的城市化建设和生态维护，起到一定的环保作用。
二、吕山大桥的设计方案比选吕山大桥的设计方案比选是一项重要的工作，需要综合考虑多个因素，包括桥梁类型、桥长、桥宽、桥面高度、桥墩数量和位置、桥面形状等。
1、桥梁类型的选择桥梁类型是吕山大桥设计方案选择的关键，常用的有斜拉桥、悬索桥、梁桥等。
经过比选，最后选择了悬索桥，主要原因有以下几点：（1）悬索桥桥面平直，视野开阔，行车舒适性好，适应交通流量大的需求。
（2）悬索桥的制造和施工成本高于其他类型的桥梁，但其使用寿命长，维护费用低廉。
（3）悬索桥的桥塔和索塔的高度相对较低，对周边的自然环境损害较小，能够更好地保护吕山的生态系统。
2、桥长和桥宽的选择吕山大桥的架设跨度较为宽阔，需要较长的桥长和宽度。
通过对比选型，最终确定吕山大桥的主桥长度为1380米，桥面宽度为33.5米。
上承式桥梁方案比选范文今天咱们来唠唠上承式桥梁的方案比选这档子事儿。
就好比你要挑一件最适合出门的衣服，那得好好比较比较，桥梁建设也是这个理儿。
一、混凝土上承式拱桥方案。
# （一）优点。
1. 美观性强。
这混凝土上承式拱桥就像一个优雅的绅士站在那儿。
它的曲线造型特别迷人，就像一道彩虹横跨在水面或者山谷之上。
想象一下，你开车或者走路经过的时候，是不是感觉像是走进了一幅画里？它能成为当地的一个标志性景观，让这个地方立马变得高大上起来。
2. 结构坚固。
混凝土这材料可结实了，就像一个肌肉发达的大力士。
用它建成的拱桥能承受很大的重量，无论是一辆辆重型卡车轰隆隆地开过，还是遇到狂风暴雨等恶劣天气，它都能稳稳地站在那儿，给人一种特别踏实的安全感。
3. 经济性较好。
在成本方面，混凝土相对来说比较便宜。
就像你去超市买东西，找到性价比高的商品一样。
混凝土的原材料在很多地方都容易获取，而且施工技术也比较成熟，不需要花太多的钱去研究新的技术或者购买昂贵的材料，所以在预算有限的情况下，这是个挺不错的选择。
# （二）缺点。
1. 自重大。
这个混凝土拱桥啊，就像一个胖子，自身重量比较大。
这就对地基提出了更高的要求，就像胖子需要更结实的椅子才能坐得稳一样。
地基得有足够的承载能力，不然这桥可就容易出问题。
而且自重大也会给施工带来一些麻烦，像是在运输和吊装构件的时候，都得用更大型的设备，这无疑又增加了施工成本。
2. 施工周期较长。
建这个桥就像炖一锅老汤，得慢慢熬。
从浇筑混凝土到它完全凝固达到设计强度，需要不少时间。
而且混凝土施工过程中，还得注意养护，要是一个不小心没养护好，这桥的质量可就大打折扣了。
所以整体算下来，这个施工周期相对较长，就像等一个快递等了好久还没到的感觉，让人有点着急。
二、钢桁架上承式桥方案。
# （一）优点。
1. 自重轻。
钢桁架桥就像一个轻盈的舞者。
它的自重比混凝土拱桥可轻多了。
这就好比一个轻功高手，不需要太重的基础就能站稳。
桥梁方案比选1．比选原则本设计桥梁的形式可考虑简支梁桥、拱桥、钢桥三种形式。
从实用、安全、经济、美观、环保以及占地与工期多方面比选。
比选原则：1）实用性。
桥梁必须实用，要有足够的承载力。
能保证行车的畅通、舒适和安全。
既满足当前的需要，又要考虑今后的发展。
要能满足交通运输本身的需要，也要考虑到支援农业等等。
2）安全性。
桥梁的设计要能满足施工及运营阶段的受力需要，能够保证其耐久性和稳定性以及在特定地区的抗震需求。
3）经济性。
在社会主义市场经济体制的今天，经济性是不得不考虑的重要因素。
在能够满足桥两个方面需求的情况下要尽量考虑是否经济，是否以最少的投入获得最好的效果。
4）美观性。
在桥梁设计中应尽量考虑桥梁的美观性。
桥梁的外形要优美，要与周围环境相适应，合理的轮廓是美观的主要因素。
5）环保性。
随着经济的发展，生活水平的不断提高，人们对环境保护提出了更高的要求，在建筑领域，一个工程的建设不能以牺牲环境作代价，在保证顺利工的前提下要尽量避免对环境的破坏以实现经济的可持续发展。
应根据上述原则，对桥梁作出综合评估。
2．方案方案一：预应力钢筋混凝土简支箱梁桥,跨径组成为（5×32m），全桥长160m。
上部结构为单箱单室变截面箱形梁，其主要特点为受力明确、没有多余约束，支座位移对结构内力没有影响、支座反力仅有竖向力，没有水平力；结构在均布荷载作用下跨中弯矩最大，挠度曲线为抛物线形式，支座处剪力最大，弯矩为。
构造简单、易于标准化设计，易于标准化工厂制造和工地预制，易于架设施工、维修和更换。
图1简支箱梁桥方案图（单位：cm）方案二：中承式拱桥方案，跨径组成(30.5+99+30.5)m,全桥长160m不等跨钢管混凝土中承式拱桥。
拱肋轴线采用悬链线性，拱肋外形为等截面结构，中承式自锚结构，钢管拱肋。
由于桥面位置在拱的中部穿过，可以随引桥两端接线所需的高度上下调整，所以适应性强。
钢管混凝土结构中钢管对混凝土的套箍作用使钢管内混凝土处于三向受力状态，提高了混凝土的抗压强度和变形能力。
桥型方案比选(参考示例）上(设计原始资料1.地形、地貌、气象、工程地质及水文地质、地震烈度等自然情况（1）气象：天津地区气候属于暖温带亚湿润大陆性季风气候区，部分地区受海洋气候影响。
四季分明，冬季寒冷干旱，春季大风频繁，夏季炎热多雨，雨量集中，秋季冷暖变化显著。
年平均气温12.20C，最冷月平均气温-40C，七月平均气温26.40C。
（2）工程地质：天津地铁一号线经过地区处于海河冲积平原上，地形平坦，地势低平，地下水位埋深较浅，沿线分布了较多的粉砂、细砂、粉土，均为地震可液化层，局部地段具有地震液化现象。
沿线地层简单，第四系地层广泛发育，地层分布从上到下依次为人工堆积层、新近沉积层、上部陆相层、第一海相层、中上部陆相层、上部及中上部地层广泛发育沉积有十几米厚的软土。
a.人工填土层，厚度5m，ƒk =100KPa；b.粉质黏土，中密，厚度15m，ƒk =150 KPa；c.粉质黏土，密实，厚度15m，ƒk =180KPa；d.粉质黏土，密实，厚度10m，ƒk =190KPa。
第一章方案比选一、桥型方案比选桥梁的形式可考虑拱桥、梁桥、梁拱组合桥和斜拉桥。
任选三种作比较，从安全、功能、经济、美观、施工、占地与工期多方面比选，最终确定桥梁形式。
桥梁设计原则1．适用性桥上应保证车辆和人群的安全畅通，并应满足将来交通量增长的需要。
桥下应满足泄洪、安全通航或通车等要求。
建成的桥梁应保证使用年限，并便于检查和维修。
2．舒适与安全性现代桥梁设计越来越强调舒适度，要控制桥梁的竖向与横向振幅，避免车辆在桥上振动与冲击。
整个桥跨结构及各部分构件，在制造、运输、安装和使用过程中应具有足够的强度、刚度、稳定性和耐久性。
3．经济性设计的经济性一般应占首位。
经济性应综合发展远景及将来的养护和维修等费用。
4．先进性桥梁设计应体现现代桥梁建设的新技术。
应便于制造和架设，应尽量采用先进工艺技术和施工机械、设备，以利于减少劳动强度，加快施工进度，保证工程质量和施工安全。
5．美观一座桥梁，尤其是座落于城市的桥梁应具有优美的外形，应与周围的景致相协调。
合理的结构布局和轮廓是美观的主要因素，决不应把美观片面的理解为豪华的装饰。
应根据上述原则，对桥梁作出综合评估。
梁桥梁式桥是指其结构在垂直荷载的作用下，其支座仅产生垂直反力，而无水平推力的桥梁。
预应力混凝土梁式桥受力明确，理论计算较简单，设计和施工的方法日臻完善和成熟。
预应力混凝土梁式桥具有以下主要特征：1）混凝土材料以砂、石为主，可就地取材，成本较低；2）结构造型灵活，可模型好，可根据使用要求浇铸成各种形状的结构；3）结构的耐久性和耐火性较好，建成后维修费用较少；4）结构的整体性好，刚度较大，变性较小；5）可采用预制方式建造，将桥梁的构件标准化，进而实现工业化生产；6）结构自重较大，自重耗掉大部分材料的强度，因而大大限制其跨越能力；7）预应力混凝土梁式桥可有效利用高强度材料，并明显降低自重所占全部设计荷载的比重，既节省材料、增大其跨越能力，又提高其抗裂和抗疲劳的能力；8）预应力混凝土梁式桥所采用的预应力技术为桥梁装配式结构提供了最有效的拼装手段，通过施加纵向、横向预应力，使装配式结构集成整体，进一步扩大了装配式结构的应用范围。
拱桥拱桥的静力特点是，在竖直何在作用下，拱的两端不仅有竖直反力，而且还有水平反力。
由于水平反力的作用，拱的弯矩大大减少。
如在均布荷载q的作用下，简直梁的跨中弯矩为qL2/8，全梁的弯矩图呈抛物线形，而拱轴为抛物线形的三铰拱的任何截面弯矩均为零，拱只受轴向压力。
设计得合理的拱轴，主要承受压力，弯矩、剪力均较小，故拱的跨越能力比梁大得多。
由于拱是主要承受压力的结构，因而可以充分利用抗拉性能较差、抗压性能较好的石料，混凝土等来建造。
石拱对石料的要求较高，石料加工、开采与砌筑费工，现在已很少采用。
由墩、台承受水平推力的推力拱桥，要求支撑拱的墩台和地基必须承受拱端的强大推力，因而修建推力拱桥要求有良好的地基。
对于多跨连续拱桥，为防止其中一跨破坏而影响全桥，还要采取特殊的措施，或设置单向推力墩以承受不平衡的推力。
由于天津地铁一号线所建位置地质情况是软土地基，故不考虑此桥型。
梁拱组合桥软土地基上建造拱桥，存在桥台抵抗水平推力的薄弱环节。
为此采用大吨位预应力筋以承担拱的水平推力；预应力筋的寄体是系梁，即加劲纵梁，从而以梁式桥为基体，按各种梁桥的弯矩包络图用拱来加强。
这样可以使桥梁结构轻型化，同时能提高这类桥梁的跨越能力。
这类桥梁不仅技术经济指标先进、造价低廉，同时桥型美观，反映出力与美的统一、结构形式与环境的和谐，增加了城市的景观。
斜拉桥斜拉桥的特点是依靠固定与索塔的斜拉索支撑梁跨，梁是多跨弹性支撑梁，梁内弯矩与桥梁的跨度基本无关，而与拉索的间距有关。
他们适用于大跨、特大跨度桥梁，现在还没有其他类型的桥梁的跨度能超过他们。
斜拉桥与悬索桥不同之处是，斜拉桥直接锚于主梁上，称自锚体系，拉索承受巨大的拉力，拉索的水平分力使主梁受压，因此塔、梁均为压弯构件。
由于斜拉桥的主梁通过拉紧的斜索与塔直接相连，增加了主梁抗弯、抗扭刚度，在动力特性上一般远胜于悬索桥。
悬索桥的主缆为承重索，它通过吊索吊住加劲梁，索两端锚于地面，称地锚体系。
斜拉桥具有施工方便、桥型美观、用料省、主梁高度小、梁底直线容易满足通航和排洪要求、动力性能好的优点，发展非常迅速，跨径不断增大。
但实际跨度不大，此桥型不予考虑。
目前我国城市轨道交通高架桥结构一般考虑简支梁和连续梁结构形式。
简支梁受力明确，受无缝钢轨因温度变化产生的附加力、特殊力的影响小，设计施工易标准化、简单化；但其梁高较大，景观稍差，行车条件也不如连续梁。
连续梁结构与同等跨度的简支梁相比，可以降低梁高，节省工程数量，有利于争取桥下净空，并改善景观；其结构刚度大，具有良好的动力特性以及减震降噪作用，使行车平稳舒适，后期的维修养护工作也较少。
从城市美学效果来看，连续梁造型轻巧、平整、线路流畅，将给城市争色不少。
但连续梁对基础沉降要求严格，特别是由于联长较大，桥上无缝钢轨因温度变化而产生的水平力很大，使得梁体与墩台之间的受力十分复杂，加大了设计难度。
考虑到天津地铁工程地质条件，综合考虑，采用连续梁结构作为高架区间的标准型式。
由上表可知，根据天津地铁一号线的情况，结合桥梁设计原则，选择第一方案经济上比第三方案好；跨径上满足要求，景观与环境协调，比第二方案好；工期上较短，对整个工程进度来说不会受其影响；施工难度较小，针对当地地质情况，采用桩基，加强基础强度。
所以选择第一方案作为首选。
二、梁部截面形式梁部截面形式考虑了箱形梁、组合箱梁、槽型梁、T型梁等可采用的梁型。
连续单箱梁方案该方案结构整体性强，抗扭刚度大，适应性强。
景观效果好。
该方案需采用就地浇筑，现场浇筑砼及张拉预应力工作量大，但可全线同步施工，施工期间工期不受控制,对桥下道路交通影响较其他方案稍大。
简直组合箱梁结构整体性强，抗扭刚度大，适应性强。
双箱梁预制吊装，铺预制板，重量轻。
但从桥下看,景观效果稍差。
从预制厂到工地的运输要求相对较低，运输费用较低。
但桥面板需现浇施工,增加现场作业量，工期也相应延长。
但美观较差，并且徐变变形大，对于无缝线路整体道床轨道结构形式来说，存在着后期维修养护工作量大的缺点。
槽型梁为下承式结构，其主要优点是造型轻巧美观，线路建筑高度最低,且两侧的主梁可起到部分隔声屏障的作用，但下承式混凝土结构受力不很合理，受拉区混凝土即车道板圬工量大，受压区混凝土圬工量小，梁体多以受压区(上翼缘)压溃为主要特征，不能充分发挥钢及混凝土材料的性能。
同时，由于结构为开口截面，结构刚度及抗扭性较差，而且需要较大的技术储备才能实现。
T型梁结构受力明确，设计及施工经验成熟,跨越能力大,施工可采用预制吊装的方法，施工进度较快。
该方案建筑结构高度最高，由于梁底部呈网状,景观效果差。
同时，其帽梁虽较槽型梁方案短些，但较其他梁型长，设计时其帽梁也须设计成预应力钢筋混凝土帽梁，另外预制和吊装的实施过程也存在着与其他预制梁同样的问题。
相比之下，箱型梁抗扭刚度大，整体受力和动力稳定性能好，外观简洁，适应性强，在直线、曲线、折返线及过渡线等区间段均可采用，且施工技术成熟，造价适中。
因此，结合工程特点和施工条件，选择连续箱型梁。
箱型梁截面图如下：三、桥墩方案比选桥墩类型有重力式实体桥墩、空心桥墩、柱式桥墩、轻型桥墩和拼装式桥墩。
重力式实体桥墩主要依靠自身重力来平衡外力保证桥墩的稳定，适用于地基良好的桥梁。
重力式桥墩一般用混凝土或片石混凝土砌筑，街面尺寸及体积较大，外形粗壮，很少应用于城市桥梁。
空心桥墩适用于桥长而谷深的桥梁，这样可减少很大的圬工。
柱式桥墩是目前公路桥梁、桥宽较大的城市桥梁和立交桥及中小跨度铁路旱桥中广泛采用的桥墩形式。
这种桥墩既可以减轻墩身重量、节省圬工材料，又比较美观、结构轻巧，桥下通视情况良好。
轻型桥墩适用于小跨度、低墩以及三孔以下（全桥长不大于20m）的公路桥梁。
轻型桥墩可减少圬工材料，获得较好的经济效益。
在地质不良地段、路基稳定不能保证时，不宜采用轻型桥墩。
拼装式桥墩可提高施工质量、缩短施工周期、减轻劳动强度，使桥梁建设向结构轻型化、制造工厂化及施工机械化发展。
适用于交通较为方便、同类桥墩数量多的长大干线中的中小跨度桥梁工点。
由上面的解释可知，柱式桥墩是最合适的墩型，与天津地铁一号线的要求非常吻合。
所以选择柱式桥墩。
