如何使用MATLABSimulink进行动态系统建模与仿真如何使用MATLAB Simulink进行动态系统建模与仿真一、引言MATLAB Simulink是一款强大的动态系统建模和仿真工具，广泛应用于各个领域的工程设计和研究中。
本文将介绍如何使用MATLAB Simulink进行动态系统建模与仿真的方法和步骤。
二、系统建模1. 模型构建在MATLAB Simulink中，可以通过拖拽模块的方式来构建系统模型。
首先，将系统的元件和子系统模块从库中拖拽到模型窗口中，然后连接这些模块，形成一个完整的系统模型。
2. 参数设置对于系统模型的各个组件，可以设置对应的参数和初始条件。
通过双击模块可以打开参数设置对话框，可以设置参数的数值、初始条件以及其他相关属性。
3. 信号连接在模型中，各个模块之间可以通过信号连接来传递信息。
在拖拽模块连接的同时，可以进行信号的名称设置，以便于后续仿真结果的分析和显示。
三、系统仿真1. 仿真参数设置在进行系统仿真之前，需要设置仿真的起止时间、步长等参数。
通过点击仿真器界面上的参数设置按钮，可以进行相关参数的设置。
2. 仿真运行在设置好仿真参数后，可以点击仿真器界面上的运行按钮来开始仿真过程。
仿真器将根据设置的参数对系统模型进行仿真计算，并输出仿真结果。
3. 仿真结果分析仿真结束后，可以通过查看仿真器界面上的仿真结果来分析系统的动态特性。
Simulink提供了丰富的结果显示和分析工具，可以对仿真结果进行绘图、数据处理等操作，以便于对系统模型的性能进行评估。
四、参数优化与系统设计1. 参数优化方法MATLAB Simulink还提供了多种参数优化算法，可以通过这些算法对系统模型进行优化。
可以通过设置优化目标和参数范围，以及定义参数约束条件等，来进行参数优化计算。
2. 系统设计方法Simulink还支持用于控制系统、信号处理系统和通信系统等领域的特定设计工具。
通过这些工具，可以对系统模型进行控制器设计、滤波器设计等操作，以满足系统性能要求。

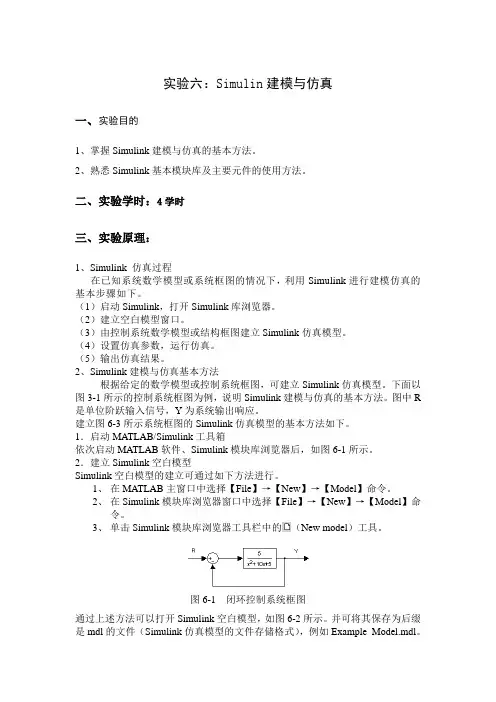

实验六：Simulin建模与仿真一、实验目的1、掌握Simulink建模与仿真的基本方法。
2、熟悉Simulink基本模块库及主要元件的使用方法。
二、实验学时：4学时三、实验原理：1、Simulink 仿真过程在已知系统数学模型或系统框图的情况下，利用Simulink进行建模仿真的基本步骤如下。
（1）启动Simulink，打开Simulink库浏览器。
（2）建立空白模型窗口。
（3）由控制系统数学模型或结构框图建立Simulink仿真模型。
（4）设置仿真参数，运行仿真。
（5）输出仿真结果。
2、Simulink建模与仿真基本方法根据给定的数学模型或控制系统框图，可建立Simulink仿真模型。
下面以图3-1所示的控制系统框图为例，说明Simulink建模与仿真的基本方法。
图中R 是单位阶跃输入信号，Y为系统输出响应。
建立图6-3所示系统框图的Simulink仿真模型的基本方法如下。
1．启动MATLAB/Simulink工具箱依次启动MATLAB软件、Simulink模块库浏览器后，如图6-1所示。
2．建立Simulink空白模型Simulink空白模型的建立可通过如下方法进行。
1、在MATLAB主窗口中选择【File】→【New】→【Model】命令。
2、在Simulink模块库浏览器窗口中选择【File】→【New】→【Model】命令。
3、单击Simulink模块库浏览器工具栏中的（New model）工具。
图6-1 闭环控制系统框图通过上述方法可以打开Simulink空白模型，如图6-2所示。
并可将其保存为后缀是mdl的文件（Simulink仿真模型的文件存储格式），例如Example_Model.mdl。
在保存Simulink模型文件的时候，为了实现向下兼容，MATLAB R2008/Simulink 7.1允许将模型保存为其他版本的Simulink模型。
图6-2 空白模型窗口3．根据系统框图选择模块构建Simulink仿真模型，首先需要知道所需模块所属的子模块库名称。

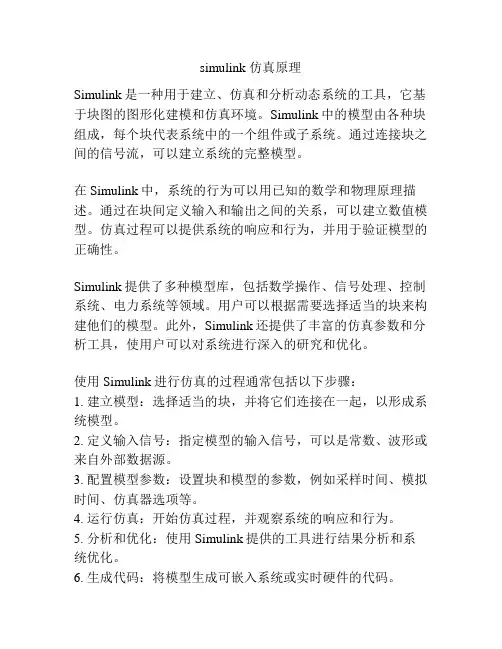

simulink 仿真原理Simulink是一种用于建立、仿真和分析动态系统的工具，它基于块图的图形化建模和仿真环境。
Simulink中的模型由各种块组成，每个块代表系统中的一个组件或子系统。
通过连接块之间的信号流，可以建立系统的完整模型。
在Simulink中，系统的行为可以用已知的数学和物理原理描述。
通过在块间定义输入和输出之间的关系，可以建立数值模型。
仿真过程可以提供系统的响应和行为，并用于验证模型的正确性。
Simulink提供了多种模型库，包括数学操作、信号处理、控制系统、电力系统等领域。
用户可以根据需要选择适当的块来构建他们的模型。
此外，Simulink还提供了丰富的仿真参数和分析工具，使用户可以对系统进行深入的研究和优化。
使用Simulink进行仿真的过程通常包括以下步骤：1. 建立模型：选择适当的块，并将它们连接在一起，以形成系统模型。
2. 定义输入信号：指定模型的输入信号，可以是常数、波形或来自外部数据源。
3. 配置模型参数：设置块和模型的参数，例如采样时间、模拟时间、仿真器选项等。
4. 运行仿真：开始仿真过程，并观察系统的响应和行为。
5. 分析和优化：使用Simulink提供的工具进行结果分析和系统优化。
6. 生成代码：将模型生成可嵌入系统或实时硬件的代码。
7. 验证和验证：使用实际数据对生成的代码进行验证，并验证系统的正确性。
Simulink的应用广泛，可以用于开发控制系统、信号处理算法、通信系统等各种领域。
通过图形化建模和仿真环境，Simulink大大简化了系统开发和测试的过程，提高了开发效率和质量。
同时，Simulink也与MATLAB密切集成，可以轻松地进行数据分析和可视化。
了解MATLABSimulink进行系统建模与仿真MATLAB Simulink是一款功能强大的工具，专门用于系统建模和仿真。
它可以帮助工程师和科研人员设计复杂的系统、开展仿真分析，并支持快速原型设计和自动生成可执行代码。
本文将详细介绍MATLAB Simulink的基本概念、系统建模与仿真流程，以及其在各个领域中的应用。
第一章：MATLAB Simulink简介MATLAB Simulink是MathWorks公司开发的一款图形化建模和仿真环境。
它包含了一系列模块，可以通过简单地拖拽和连接来模拟和分析复杂的系统。
Simulink中的模块代表不同的系统组件，例如传感器、执行器、控制器等。
用户可以通过连接这些模块来构建整个系统，并通过仿真运行模型以评估系统的性能。
第二章：系统建模基础系统建模是使用Simulink进行系统设计的关键步骤。
在建模之前，需要明确系统的输入、输出和所涉及的物理量。
Simulink提供了广泛的模块库，包括数学运算、信号处理、控制等，这些模块可以方便地应用到系统中。
用户可以选择合适的模块，并通过线连接它们来形成系统结构。
此外，Simulink还支持用户自定义模块，以满足特定的需求。
第三章：MATLAB与Simulink的联合应用MATLAB和Simulink是密切相关的工具，它们可以互相配合使用。
MATLAB提供了强大的数学计算和数据分析功能，可以用于生成仿真所需的输入信号，以及分析仿真结果。
同时，Simulink也可以调用MATLAB代码，用户可以在模型中插入MATLAB函数块，以实现更复杂的计算和控制逻辑。
第四章：系统仿真与验证系统仿真是利用Simulink来验证系统设计的重要步骤。
通过设置仿真参数和初始条件，用户可以运行模型来模拟系统的行为。
仿真可以包括不同的输入场景和工况，以验证系统在不同条件下的性能和稳定性。
Simulink提供了丰富的仿真分析工具，例如波形显示器、频谱分析等，可以帮助用户分析仿真结果并进行必要的调整。
基于matlab simulink的控制系统仿真及应用Simulink是MATLAB的一个附加组件，它提供了一种可视化建模和仿真环境，主要用于控制系统、信号处理、通信系统等领域的建模和仿真。
以下是一个简单的基于Simulink的控制系统仿真的步骤：
1. 模型建立：首先，你需要使用Simulink库中的模块来构建你的控制系统模型。
这些模块包括输入、输出、控制算法等。
你可以直接从库中拖放模块到你的模型中，然后通过连接线将它们连接起来。
2. 参数设置：在连接模块后，你需要为每个模块设置适当的参数。
例如，对于传递函数模块，你需要输入分子和分母的系数。
3. 仿真设置：在完成模型和参数设置后，你需要设置仿真参数，例如仿真时间、步长等。
4. 运行仿真：最后，你可以运行仿真并查看结果。
Simulink提供了多种方式来查看结果，包括图形和表格。
在Simulink中，你可以使用许多内建的工具和函数来分析和优化你的控制系统。
例如，你可以使用MATLAB的控制系统工具箱中的函数来分析系统的稳定性、频率响应等。
总的来说，Simulink是一个强大的工具，可以用于设计和分析各种控制系统。
通过学习和掌握这个工具，你可以更有效地进行控制系统设计和仿真。
simulink仿真原理Simulink仿真原理Simulink是一种基于模块化的多域仿真环境，它使用图形化界面和模块化建模方法，可以对各种系统进行仿真和建模。
Simulink的仿真原理是通过将系统建模为一个或多个模块，并通过连接这些模块来描述系统的行为和交互。
Simulink仿真原理的基础是信号流图。
在信号流图中，模块代表系统的组成部分，信号则代表模块之间的相互作用。
通过连接模块和传递信号，可以模拟系统的运行过程，并观察系统的行为和性能。
Simulink中的模块被称为块，每个块代表一个特定的功能或算法。
这些块可以是基本的数学运算、逻辑运算，也可以是复杂的控制算法或物理模型。
通过选择合适的块，并将它们连接在一起，可以构建出完整的系统模型。
Simulink中的信号可以是连续的，也可以是离散的。
连续信号可以表示系统的物理量，如电压、速度等；离散信号则表示系统的状态或事件，如开关状态、传感器触发等。
通过将连续信号和离散信号连接在一起，可以模拟出系统的实时行为。
Simulink仿真原理的关键之一是求解器。
求解器是Simulink用于计算模型输出的数值方法。
Simulink提供了多种求解器，可以根据系统的特点和仿真需求选择合适的求解器。
常用的求解器有Euler法、隐式法、变步长法等。
通过选择合适的求解器，可以保证系统模型的精度和稳定性。
Simulink仿真原理的另一个关键是仿真参数。
仿真参数是指控制仿真过程的各种设置，如仿真时间、步长、停止条件等。
通过调整这些参数，可以控制仿真的速度和精度，并满足不同仿真需求。
Simulink仿真原理的优势在于其图形化建模和直观的界面。
相比于传统的编程方法，Simulink可以更快速地建立系统模型，并对模型进行可视化调试和验证。
Simulink还支持多领域仿真，可以对多种物理系统、控制系统、通信系统等进行建模和仿真。
Simulink仿真原理是通过图形化建模和模块化设计，通过连接模块和传递信号来描述系统的行为和交互。
Simulink系统仿真课程设计一、课程目标知识目标：1. 学生能理解Simulink的基本原理和功能，掌握Simulink的常用模块及其使用方法。
2. 学生能运用Simulink构建数学模型，实现对动态系统的仿真和分析。
3. 学生能掌握Simulink与MATLAB的交互操作，实现数据传递和模型优化。
技能目标：1. 学生具备运用Simulink进行系统仿真的能力，能独立完成简单系统的建模和仿真。
2. 学生能通过Simulink对实际工程问题进行分析，提出解决方案，并验证其有效性。
3. 学生具备团队协作能力，能与他人合作完成复杂系统的仿真项目。
情感态度价值观目标：1. 学生对Simulink系统仿真产生兴趣，提高对工程学科的认识和热爱。
2. 学生在仿真实践中，培养严谨的科学态度和良好的工程素养。
3. 学生通过课程学习，增强解决实际问题的信心，形成积极向上的学习态度。
课程性质：本课程为实践性较强的学科，结合理论知识，培养学生运用Simulink进行系统仿真的能力。
学生特点：学生具备一定的MATLAB基础，对Simulink有一定了解，但实际操作能力较弱。
教学要求：注重理论与实践相结合，强化动手能力训练，培养学生解决实际问题的能力。
在教学过程中，关注学生的个体差异，因材施教，提高学生的综合素质。
通过课程学习，使学生能够独立完成系统仿真项目，并为后续相关课程打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. Simulink基础操作与建模- 熟悉Simulink环境，掌握基本操作。
- 学习Simulink常用模块，如数学运算、信号处理、控制等模块。
- 结合教材章节，进行实际案例分析，让学生了解Simulink建模的基本过程。
2. 系统仿真与分析- 学习Simulink仿真参数设置，掌握仿真算法和步长设置。
- 利用Simulink对动态系统进行建模与仿真，分析系统性能。
- 结合实际案例，让学生通过仿真实验，掌握系统性能分析方法。
