ESFR喷头在某仓库的应用介绍摘要结合某仓库项目实例，介绍了早期抑制快速反应( esfr) 喷头与普通喷头的区别、esfr喷头在某仓库的布置方法、水力计算以及esfr喷头设计中应注意的问题，为应用esfr喷头灭火的有效性提出了必要的建议。
关键词 esfr喷头仓库应用障碍物中图分类号：c35文献标识码： a0引言随着我国现代化工业的发展，大型工业厂房及物流仓储建筑大量出现。
由于这些建筑中设备及库存货物数量大，价值高，一旦发生火灾，产生的直接及间接经济损失将是巨大的。
因此，在《自动喷水灭火系统设计规范》( gb50084 - 2001) （以下简称《喷规》）中新出现了许多涉及工业建筑的条款。
其中关于早期抑制快速反应( esfr) 喷头应用的条款填补了高大仓储建筑内自动喷水灭火系统设计依据的空白。
1工程概况本仓库位于北京某开发区内，其建筑面积约10000m2，体积约104416m3，库区长152m，宽60m，高11.0m(屋架下弦高8.0m)，无吊顶，部分面积净空高度大于10m。
库区设有两个防火分区。
2自动喷水灭火系统的设计2.1 设计基本参数的确定仓库冬季采暖，自动喷水灭火系统采用湿式系统。
库区中货物的堆放形式为货架，货架主要存储国际进出港的保税商品，包括电子产品、机电设备、服装和医药等,根据《喷规》附录a，该建筑自动喷水灭火系统应按仓库危险级ii级设置；又由于室内最大净空高度大于10m,货架的最大储物高度低于6m,且考虑到甲方建造本仓库的目的用于出租，货架的摆放形式、货架层板是否为封闭层板等均为不定因素，而设置esfr喷头可以不设置货架内喷头，根据《喷规》[1]的规定，采用esfr喷头。
值得一提的是esfr喷头最初是国外研制的，经查阅相关资料，现在我国自行生产的多为k=200喷头，《喷规》规定k=200喷头最低工作压力为0.35～0.50 mpa，k=360喷头最低工作压力为0.10～0.30 mpa，虽然在水量相同的情况下，k=200喷头所需压力较大，但市场上的k=360喷头基本从国外进口，价钱较昂贵。
消防工程师—消防喷淋头的选型一、喷头分类洒水喷头按结构分为闭式喷头和开式喷头。
闭式喷头具有释放结构，由玻璃泡、易熔合金热敏感元件、密封件等零件组成，具有定温探测器和定温阀及布水器的作用。
开式喷头（包括水幕喷头）没有释放结构，平时呈开启状态。
根据喷头热敏性能指标，喷头可分为早期抑制快速响应（ESFR）喷头、快速响应喷头和标准响应喷头。
早期抑制快速响应（ESFR）喷头的流量系数K≥161。
根据覆盖面积可分为标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头。
标准覆盖面积洒水喷头指流量系数K≥80，一只喷头的最大保护面积不大于20㎡的直立型、下垂型洒水喷头及一只喷头的最大保护面积不超过18㎡的边墙型洒水喷头。
扩大覆盖面积洒水喷头指流量系数K≥80，一只喷头的最大保护面积大于标准覆盖面积洒水喷头的保护面积，且不超过36㎡的洒水喷头，包括直立型、下垂型和边墙型扩大覆盖面积洒水喷头。
二、喷头色标和型号代码根据国家标准，玻璃泡洒水喷头的公称动作温度分为13个温度等级，易熔合金元件喷头分成7个温度等级，为了区分不同公称动作温度的喷头，将感温玻璃泡中的液体和易熔合金喷头的轭壁标识不同颜色，如下表（应熟记，每年必考）：洒水喷头的型号规格由类型特征代号（型号）、性能代号、公称口径和公称动作温度等部分组成，ZSTZ是直立型喷头的代号，其他型号的还有：通用型喷头（ZSTP）、下垂型喷头（ZSTX）、直立边墙型喷头（ZSTZB）等。
三、喷头选型要求（案例题重点考查内容）（一）湿式系统湿式系统的洒水喷头选型应符合邪猎规定：1.不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头。
2.吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头。
3.顶板为水平面的轻危险级、中危险级I级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头。
4.易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头。
5.顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头。
®建筑给排水®早期压制快速反应喷头应用中的若干误区蔡飞龙提要介绍了早期压制快速反应喷头( ESFR) 的发展历史及特性。
分析了目前ESFR 喷头系统在设计及应用中存在的问题,即系统的管道布置、管径选择与采用普通控制型喷头的系统相同;用于保护非仓储用建筑;认为可用于保护所有类型的仓储场所;与快速反应喷头混淆等,并就此提出了解决办法。
关键词仓储建筑喷头ESFR 应用0 前言随着我国现代化工业的发展,大型工业厂房及物流仓储建筑大量出现。
由于这些建筑中设备及库存货物数量大,价值高,一旦发生火灾,产生的直接及间接经济损失也将是巨大的。
因此,在《自动喷水灭火系统设计规范》( GB50084 - 2001) 中新出现了许多涉及工业建筑的条款。
其中关于早期压制快速反应( ESFR) 喷头应用的条款填补了高大仓储建筑内自动喷水灭火系统设计依据的空白。
但是,由于缺乏对ESFR 技术及ESFR 喷头特性的了解,许多工程师在ESFR 喷头的应用及系统设计中存在理解上的误区,导致了在系统设计中存在较严重的缺陷。
为了更容易地理解ESFR 技术,我们先回顾一下它的发展过程。
1 背景介绍ESFR 喷头是由美国的财产保险公司FM Gl obal (以下简称FM 公司) 所属的研究中心( Factory Mutual Research Center) 在20 世纪80 年代研发的。
在ESFR 喷头问世前,对于货架高度大于6 m 的仓储形式,一般都要求设置货架间喷头进行保护,而且试验证明设置货架间喷头能有效地起到控制火势的作用。
但是,货架间喷头存在两个重要的缺陷:一是设置了货架间喷头后,货架的布置就不能随意更改; 二是由于操作工人视线被阻挡,货架间喷头容易在装卸货物时被碰坏,产生水浸损失。
为了找到一种能让保险公司的客户更容易接受的火灾保护系统来替代货架间喷头, FM 研究中心通过大量试验,总结出了早期压制快速反应( ESFR)技术,并研制出了ESFR 喷头,同时出版了相应的安装规范, 即“FM Global 财产防损规范2 - 2 ”(FM Global Property Loss Prevention Data Sheet 2 - 2) 。
I建筑•节能LOW CARBON WORLD2021/6物流仓库自动喷淋系统设计要点及工程实例研究王景云1,米琼2（1.中国海诚工程科技股份有限公司，上海200031；.中建科工集团有限公司，上海201114）【摘要】为解决物流仓库喷淋系统设计的疑难点，本文结合规范的要求,列举了目前国內主流的物流仓库喷淋系统，同时通过分析嘉兴某物流仓库建设项目实例，明确物流仓库建筑自动喷淋系统选用的原则、设计要点及施工注意事项，旨在为类似工程建设项目在项目喷淋系统设计合理性与经济性等方面提供技术借鉴遥【关键词】物流仓库；自动喷淋;ESFR（早期抑制快速响应喷头）【中图分类号】TJ4【文献标识码】A【文章编号】2095-2066（2021）06-0174-020引言随着我国经济发展速度的加快，互联网购物的普及，物流仓库类建筑在国内主要城市呈爆发性增长。
而物流仓库发生火灾时，自动喷淋系统的及时作用，能在初期迅速扑灭火灾，防止火情蔓延，这是国际国内设计部门的共识。
因此，自动喷淋系统设计的合理与否，极大地关乎物流仓库类建筑内生命及财产安全。
1自动喷淋系统的选择目前国内主流物流仓库运营商有京东、菜鸟及丰树等，主要存储物品的类别大部分为丙类固体成品，储存方式为箱装、袋装货架储存，火灾危险级别为仓库I、域级。
基于上述情况，喷淋系统的设计根据仓库净高及储存类别的不同，比较常见的有顶层喷淋叠加货架内喷头、ESFR早期抑制快速响应喷头及仓库型特殊应用喷头等形式。
1.1顶层喷淋叠加货架内喷头对于净高小于9m的仓库，按照喷淋设计规范要求，根据危险等级及储存方式的不同，设计基本参数可按表1、表2选取（表中J代表需要增设的货架内喷淋层数），当货架最大储物高度大于6m,应设置货架内洒水喷头;储物高度大于7.5m 时，顶板下喷水强度不应低于18L/min*m2,作用面积不应小于200m2,持续喷水时间不应小于2h o1.2早期抑制快速响应喷头（ESFR）系统对于净空高度大于9m的场所，普通的喷淋系统已经不能实现快速高效灭火的功能，自喷规范推荐了ESFR系统，根据仓库净高及储物高度的不同，按表3选用相应的设计参数。

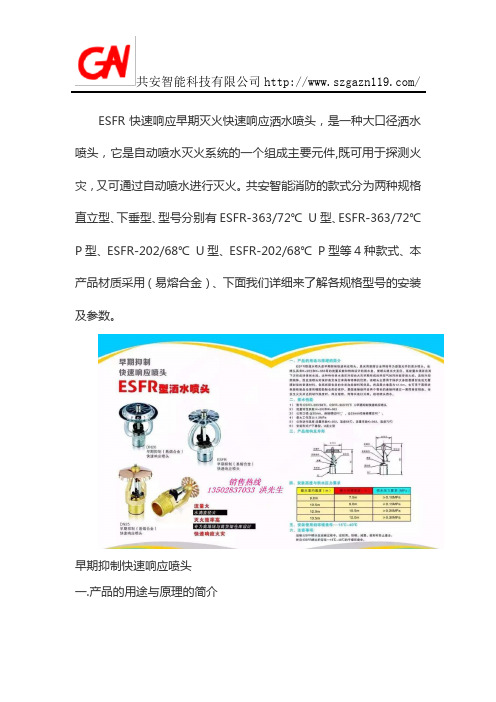

共安智能科技有限公司/ ESFR快速响应早期灭火快速响应洒水喷头，是一种大口径洒水喷头，它是自动喷水灭火系统的一个组成主要元件,既可用于探测火灾，又可通过自动喷水进行灭火。
共安智能消防的款式分为两种规格直立型、下垂型、型号分别有ESFR-363/72℃U型、ESFR-363/72℃P型、ESFR-202/68℃U型、ESFR-202/68℃P型等4种款式、本产品材质采用（易熔合金）、下面我们详细来了解各规格型号的安装及参数。
早期抑制快速响应喷头一.产品的用途与原理的简介共安智能科技有限公司/ ESFR 型共安智能消防早期抑制快速响应直立型洒水喷头（K=202）、早期抑制快速响应喷头是采用易熔合金焊接件为感温元件的洒水喷头，该喷头具有K=202 的流量系数和特殊设计的溅水盘，使喷头喷出大直径、高能量水滴并在其下方形成半球体状水流。
这种特性使水滴在冷却由火灾早期形成的热空气的同时能穿透火焰，直接冷却燃烧体，因此该喷头对保护高货垛仓库具有特殊的优势。
该喷头主要用于保护大多数覆膜封装或无覆膜封装的普通材料，包括纸箱包装的非发泡类塑料等货品，货品最大堆高为10.5m，也可用于圆筒状包装纸制品仓库和橡胶轮胎仓库的保护。
当发生火灾并达到动作温度时，易熔合金焊接层熔断，易熔连接组件分离，启动喷头洒水。
二、技术性能1)型号：ESFR-202/68℃U、ESFR-202/68℃P2)公称口径：φ20mm，连接螺纹R3/4″，供水支管≥DN50。
3)流量特性系数：K=202。
4)额定工作压力：1.2MPa。
5)动作温度：68℃。
6)安装形式：U直立型、P下垂型共安智能科技有限公司/早期抑制快速响应喷头一.产品的用途与原理的简介ESFR 型共安智能消防的洒水喷头是早期抑制快速响应直立型洒水喷头（K=363），是采用易熔合金焊接件为感温元件的洒水喷头,该喷头具有K=363 的流量系数和特殊设计的溅水盘，使喷头喷出大直径、高能量水滴并在其下方形成球体状水流。
消防工程师—特殊应用喷头、早期抑制快速响应喷头、货架内置洒水喷头01特殊应用喷头、ESFR喷头术语一、特殊应用喷头：流量系数K大于等于161 ，具有较大水滴粒径，在通过标准试验验证后，可用于民用建筑和厂房高大空间场所以及仓库的标准覆盖面积洒水喷头，包括非仓库型特殊应用喷头和仓库型特殊应用喷头。
注：非仓库型特殊应用喷头用于民用建筑和厂房高大净空场所，该喷头具有流量系数大和工作压力低等特点，且喷洒的水滴粒径较大。
二、早期抑制快速响应喷头（ESFR）：流量系数K大于等于161，响应时间指数RTI小于等于28±8(m.s)0.5，用于保护堆垛与高架仓库的标准覆盖面积洒水喷头。
注：早期抑制快速响应喷头仅适用于湿式系统，因为如果用于干式系统或预作用系统，由于报警阀打开后因管道排气充水需要一定的时间，导致喷水延迟，从而达不到快速喷水灭火的目的。
02、特殊应用喷头、ESFR喷头设置一、非仓库型特殊应用喷头：1.设置闭式系统的场所，洒水喷头类型和场所的最大净空高度应符合下表的规定；仅用于保护室内钢屋架等建筑构件的洒水喷头和设置货架内置洒水喷头的场所，可不受此表规定的限制。
2.民用建筑高大空间场所采用湿式系统的设计基本参数：当民用建筑高大空间场所的最大净空高度为12m＜h≤18m时应采用非仓库型特殊应用喷头。
二、仓库型特殊应用喷头符合下列条件之一的场所，宜采用设置仓库型特殊应用喷头的自动喷水灭火系统。
1.最大净空高度不超过12.0m且最大储物高度不超过10.5m，储物类别为仓库危险级Ⅰ、Ⅱ级或箱装不发泡塑料的仓库及类似场所。
2.最大净空高度不超过7.5m且最大储物高度不超过6.0m，储物类别为袋装不发泡塑料和箱装发泡塑料的仓库及类似场所。
3、仓库及类似场所采用仓库型特殊应用喷头时，湿式系统的设计基本参数不应低于规范的相关规定。
三、早期抑制快速响应洒水喷头符合下列条件之一的场所，宜采用设置早期抑制快速响应喷头的自动喷水灭火系统。
消防喷淋头安装规范工作原理消防喷淋头安装规范工作原理消防喷淋头用于消防喷淋系统，增加防火知识需要了解消防喷淋头的工作原理。
以下是由店铺整理关于消防喷淋头工作原理，希望大家喜欢！消防喷淋头工作原理一、玻璃球洒水喷头1、玻璃球洒水喷头是《自动喷水灭火系统》中关键的热敏感元件，玻璃球体内充有不同膨胀系数的有机溶液，受不同温度的热膨胀后，玻璃球体破碎，管路内的水流喷向不同设计的溅水盘向上、向下或向侧一方喷洒，从而达到自动喷水灭火的目的。
适用于环境温度4°C~70°C的工厂、医院、学校、机尝商场宾馆、餐厅、娱乐场所以及地下室等自动喷水灭火系统管网。
2、工作原理：璃球洒水喷头的玻璃球体内，充有热膨胀系数高的有机溶液，常温下，球体的外壳可承受一定的支撑力，保证喷头的密封性能，火灾发生时，有机溶液温度升高而膨胀，直至玻璃体破碎，球座，密封件失去支撑后被水流冲脱，从而开始喷水灭火。
3、结构特点闭式玻璃球洒水喷头由喷头、消防玻璃球、溅水盘、球座和密封件、紧定螺钉等组成，经过3MPa的`密封试验等全检合格和抽验项目合格评定后，将紧定螺钉用粘接剂凝固后供应市常安装后不允许重新拆装、改动。
二、快速反应早期灭火喷头自动喷水来火系统中热敏感元件灵敏度快速响应的一种在火灾初期只需启动少数喷头，就能够有足够的水迅速作用于扑灭火灾或抑制火灾蔓延的喷头，具有热响应时间快速，喷水流量大的特点，主要用于高架货仓以及物流公司仓库等自动喷水灭火系统的热敏感元件。
结构原理：早期抑制快速响应（ESFR）喷头，主要由喷头体、球座、弹性垫片、支架、定位板、密封垫、溅水盘、消防玻璃球和调整螺钉等组成。
平时，消防玻璃球由支架、定位板、调整螺钉等斜方向支点固定在喷头体上，经受1.2MPa～3MPa的静水压密封试验。
消防玻璃球在火灾发生后，在热的作用下快速响应释放，球座和支架脱落，大流量的水向保护区喷射，达到扑灭火灾和抑制火灾的特点。
三、隐蔽式洒水喷头该产品由玻璃球喷头（1）、螺套座（2）、外罩座（3）、外罩盖（4）组成。
早期抑制快速响应（ESFR）喷头产品证书转换确认检验方
案
1、检验依据：
GB5135.9-2018《自动喷水灭火系统第9部分：早期抑制快速响应（ESFR）喷头》
2、检验项目及样品数量：
对于密封材料使用橡胶密封件的已有CCC证书ESFR喷头，典型产品确认检验项目见表1，样品数量：150只。
表1
对于密封材料使用非橡胶密封件的已有CCC证书ESFR喷头，典型产品的确认检验项目见表2，样品数量：30只。
表2
注：只选取早期抑制快速响应（ESFR）喷头单元内典型产品进行确认检验，其它型号规格产品由企业自行开展确认工作，并提供符合性声明。
3、检验周期：
110天。
2021消考必考点：最新喷头型号表示方式自动喷水灭火系统在消防考试中是重点内容，分值占比在第三篇消防设施中排名第一。
而在自喷系统中最重要的组件，莫过于洒水喷头了。
洒水喷头的选型问题，在三科的考试中都会涉及到。
今天我们就来讲一讲洒水喷头的型号。
一、洒水喷头的一般规定1.洒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。
如下图所示：2.产品代号为ZST，表示自动喷水灭火系统洒水喷头。
3.性能代号表示洒水喷头的安装位置等特性。
性能代号如下：喷头名称直立型下垂型边墙型吊顶型干式直立下垂水平齐平嵌入隐蔽下垂直立4.洒水喷头的型号编制方法如下，并按下列要求进行：1）快速响应洒水喷头、特殊响应洒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”“T”“EC”，并以“-”与产品代号间隔。
标准响应洒水喷头在产品代号前不加代号。
2）自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。
5.典型举例：1）示例1：ZSTX80-93 ℃ Q5 表示标准响应、下垂安装，公称流量系数为80，公称动作温度为93℃，热敏元件为φ5mm玻璃球的喷头。
2）示例2：K-ZSTZ115-74 ℃ YS 表示快速响应、直立安装，公称流量系数为115，公称动作温度为74℃，热敏元件为易熔合金，带防水罩的喷头。
3）示例3：EC-ZSTBS161-72 ℃ Y 表示边墙型、水平安装，公称流量系数为161，公称动作温度为72℃，热敏元件为易熔合金的扩大覆盖面积洒水喷头。
二、早期抑制快速响应（ESFR）喷头1.ESFR喷头的型号规格由产品类别代号、公称流量系数、公称动作温度、安装形式代号、自定义代号等部分组成。
2.产品类别代号为ESFR，表示早期抑制快速响应喷头。
3.下垂型ESFR喷头的安装形式代号为P，直立型ESFR 喷头的安装形式代号为U。
快速响应早期抑制喷头ESFR系统简介word格式论文快速响应早期抑制喷头ESFR系统简介摘要,快速响应早期抑制喷头ESFR系统简介关键词,喷头自喷随着社会经济的发展,我国将步入一个高科技,科技论文,、强信息的时代,各种建筑领域发生了巨大变化。
建筑的多功能使用替代了过去的单一使用功能,建筑风格的变化,替代了过去的单调划一,建筑内部的布置格局多变代替了过去固定布局设计。
总之,现代建筑的不断涌现,常规的自动喷水灭火系统的应用就受到一定局限。
如,建筑高度超过的现代大型展馆、会展中心、剧场、博物馆等,高度超过的大型现代生产厂房和现代仓储物流库房工程,以及大型高级宾馆、写字楼的地下商场、停车库、娱乐设施等对自动喷水灭火系统的word格式论文应用提出更高和不断更新的要求。
尤其随着我国经济建设的发展、扩大对外交流的需要,大型仓储物流和高架库房工程日益增多,主要是沿海港口城市,而我国目前尚无关于大型仓储物流工程建筑,工程建筑论文,防火设计的有关规范、规定或规程。
笔者参照美国FM标准、美国通用防火规范,UFC,、及美国NFRA,231c有关章节以及对照我国现行,自喷规范,2001年版的有关规定,对快速响应早期抑制喷头系统的设计、安装要求作科技介绍,供同行们参考。
由于仓库火灾蔓延迅速,不易扑救,易造成重大财产损失,尤其扑救高堆垛高货架仓库火灾,难度更大。
为此,美国花巨资试验研究,成功地开发了“快速响应早期抑制喷头”、“大水滴”喷头等用于扑救高堆垛、高货架仓库火灾。
同时美国工厂联合保险,保险论文,系统,还研究制订了快速响应早期抑制型喷头,主要为FSFR喷头,系统的设计、安装FM全球操作标准,简称FM标准。
按美国FM标准生产的FSFR 喷头,主要是针对高堆垛、高货架之大型仓库的灭火系统要求而研制开发的一种喷头,具有以下的特点和功能,1、ESFR喷头构造特点,ESFR喷头有一个快速响应热敏元件,此元件使该喷头比普通传统型喷头反应快得多,这对于保证喷头能及时开放喷水灭火至关重要。
同时,ESFR喷头中心有一个小孔,在高压作用下、在扑灭货架word格式论文上部火灾的同时,中心这股水柱可直达货架底部扑灭货架下部的火灾。
因此,在高架仓库里设置了ESFR喷头就可以取消各层货架的分层喷头,不仅简化了系统也节约了投资,但货架和堆垛应符合本文第6点的要求。
喷头构造见图7,1。
2、喷头特性及设计要求,2-1,ESFR喷头特性,q=k(10p) ,l,min,式中,k——喷头特性p——喷头处最小工作压力为50psi,0,345MPa,,98psi,,每只喷头出流量,以k=14喷头为例,,按美国FM标准有关规定,当库房净空高度为,堆垛高度的条件下,见喷头设计参数表,,此时喷头处最小工作压力应不小于0,52MPa,则每只喷头出流量q,20,10×)=7,6l/s,余下类推。
此喷头流量远大于普通传统喷头的出流量。
2,2,喷头布置及设计要求,word格式论文按FM标准要求,表一是喷头设计的几个主要参数,库房最大建筑高度,m,最大货物存放高度,m)末端喷头设计压力,Mpa,最大喷头间距,m,最小喷头间距,m,单一喷头覆盖面积,m2,同时动作喷头数,个,最大最小表一的规定和我国现行《自喷规范》2001年版的要求是一致的。
但我国《自喷规范》表注明,仅适用于k,200的快速响应早期抑制性喷头。
美国已生产的ESFR喷头有k=14,公制201,、k=16,8,公制241,、k=,公制316,。
美国工厂联合保险系统研究机构对于库房净空高度超过,不超过,的高架库房还成功地开发研制了k,,公制361,的早期抑制型喷头,进一步扩展了ESFR喷头的应用场所。
3、ESFR喷头的安装要求,8-1,喷头与顶板的间距,喷头与顶板的相对位置是影响喷头动作速度的主要因素。
有研究表明如果喷头感温元件太靠近顶板,会使初期火灾产生的热气流在喷头下流动,从而延误了喷头的动作,如果离顶板太远,则初期火灾产生的热气流会在喷头上方流动,同样会延误喷头动作。
正确的安装应使感温元件的中线处在顶板下102mm-330mm,或喷头的溅水盘处在顶板下127m—356mm之间。
美国FM标准推荐喷头溅水盘距天花板下的距离为14inword格式论文,358mm,和6in,152mm,之间,我国,自圆规范,第7,1,4条规定,下垂型喷头溅水盘与顶板的距离不应小于150mm,不应大于360mm。
FM研究机构的试验表明k=,公制361,的下垂式压制型喷头溅水盘应处在顶板下457mm效果最佳。
说明,目前使用的ESFR喷头主要为下垂型,直立型极少使用。
3,2,喷头与墙的距离为喷头间距的一半。
3,3,喷头溅水盘与下部被保护堆垛的距离至少应保持36in,914m,。
3,4,喷头与梁的距离,m,见表二表二喷头溅水盘与梁底面的最大垂直距离,mm,喷头溅水盘与梁边水平距离,mm,3,5,喷头与其下方障碍物的距离,处于喷头下方的障碍物虽不会对喷头的布水形状形成干扰,但会造成“阴影区”并减小那个区域喷头出水的动量,导致那个区域的火既无法被控制也无法被压制。
word格式论文对于喷头下方障碍物宽度,19mm,,51mm,溅水盘离障碍物最近的边缘的水平距离至少为305mm或障碍物应处在低于溅水盘至少610mm的距离。
宽度,51mm,,305mm的连续障碍物,则溅水盘离障碍物最近的边缘的水平距离至少为305mm。
宽度,305mm,且小于610mm的连续障碍物,则溅水盘离障碍物最近的边缘的水平距离至少为610mm。
宽度,610mm的喷头下面障碍物如是连续扁平,水平的实体应在障碍物下安装一排喷头,喷头的感温元件离障碍物最大距离为330mm,喷头间距最大为,指所补喷头与上方正常布置喷头之间水平距离,。
当障碍物是连续的但不是扁平,如圆形风管,或不是实体,如一组电缆,,应在障碍物下方安装一个档板,挡板定不小于障碍物宽度,然后在挡板下增设喷头。
当屋面板下结构实体部件高度小于305mm时,喷头可直接布置在这些实体底部。
例如,高度小于305mm的“Z”型檩条钢屋面及高度小于305的T型梁。
word格式论文当库房上方有屋顶排烟口或通风器时,喷头不应直接布置在排烟口或通风器下方,应在其下加设挡板,把喷头安装在挡板下,挡板的位置及尺寸应能保证喷头处空气流速不超过1,52m/s。
4、系统设计,ESFR喷头系统的工作压力应满足最不利处喷头的最小工作压力要求,喷头的最小工作压力应符合表一的规定,此规定与我国现行,自喷规范,第5,0,6条的规定是一致的。
系统水力计算,按美国FM标准要求及我国现行,自喷规范,2001年版的规定,系统的设计应按最不利区域内三根支管上各四只喷头同时动作进行水力计算,当每根支管上的喷头数不足四只时,则支管上所有喷头都考虑为动作喷头并考虑相邻支管上的喷头为动作喷头,以便使动作喷头总数达到12只。
当动作喷头区域内有补偿性喷头,如风管、电缆、桥架下补设的喷头,时,应增加设计动作区域内补偿性喷头同时开启的流量。
单个系统允许最大保护面积为3716m2,4D,000尺2,。
5,ESFR喷头系统的适用条件,5,1,ESFR喷头系统适用于净空高度大于,小于13,7m的仓储库房和高架库房,5—2,ESFR喷头仅适用于湿式喷水灭火系统,不适用于于式系统和预作用系统, 5,3,保护场所室内温度不应高于66?,如室内温度短时或长word格式论文期高于38?者,应选用中温式喷头,79?或107?温度级喷头,,通常选用68?或71?温度级喷头。
5,4,按FM标准要求抑制型喷头不得安装在坡度大于9,5?的天棚下,天棚坡度大于9,5?,可在天棚下安装一层合适坡度的天棚,再将喷头布置在天棚下,如果夹层内有可燃物或夹层本身为可燃物,则应在夹层内增设喷头,但未指明夹层内净空高度的限值——笔者,。
5,5,保护区为钢结构屋面同时抑制型喷头的安装符合上述要求时,不需要再对钢屋面和钢柱采用其他防火措施。
6、关于货架的设置问题,FM标准要求,以托盘货物为主的堆货方式中,货堆间的垂直通透空间是抑制型喷头能否成功灭火的主要关键因素,因此,无论建筑物或堆货高度有多高都必须保持垂直通透空间,即缝隙,,缝隙宽度不应小于75mm。
高度大于7,60m的货堆则横向通透空间,即与货堆长度方向平行、货物与货物之间的缝隙,以及纵向通透空间,即与货堆长度方向平行、每排货堆之间的缝隙,都是必需的。
在用货架并排储存货物方式中,如果货物间在一个方向上,边靠边紧贴排列形成一排,排与排间保持通透空间,即使没有纵向通透word格式论文空间,即与货架长度方向平行、每排货架之间通透空间,也不会对喷头洒水形成不利影响。
见图7,2。
如果货架下部几层中存在通透空间而上部几层被阻挡封闭了,这种情况会产生火灾隐患,因上部喷水无法到达底部着火区。
7、关于防排烟,按美国通用防火设计规范,UFC,要求,面积大于12000尺2,1115m2,以上的大型食储物流及高架库房应设置防排烟系统。
库房由于堆放货物较多,一旦有火警,浓烟难免且难于扩散,通常应设防排烟系统,但FM研究机构认为,采用ES-FR喷头系统的场所设置了防排烟系统是弊大于利,即其负面影响大于正面影响,word格式论文理由是初期火灾烟热气流过早被抽走就会影响喷头动作速度。
排烟系统直在喷头动作后启动,即灭火后将烟排掉,故防排烟系统宜采用手动控制。
若消防主管部门有要求应采用自动启动时,也可采用温度不低于180?的感温电缆进行控制。
关于挡烟垂壁的设置问题,当防护区内需要设置挡烟垂壁时,挡烟垂壁应设置在喷头与喷头或支管与支管的中线上,如果无法设置在中线上,应该加设喷头,使其两侧的喷头到挡烟垂壁的距离不大于该建筑高度条件下,相应喷头间距的一半。
挡烟垂壁有时可用作由抑制型喷头保护区和由普通喷头保护区之间分隔。
一旦火灾发生在普通喷头保护区,但靠近抑制型喷头保护区的边界,会造成不在火区上的抑制型喷头动作。
由于抑制型喷头用水量较大,会夺走普通型喷头水量。
这一点应予以注意。
大型仓储物流和高架库房工程目前在国内沿海城市兴建较多,每座库房面积大至5万多平方米,库房净空高度均在80m以上,厦门特区作为沿海开放城市,对外交流需要,已兴建多座此类库房,其设计大多依据美国上述有关标准和规定,1、管网布置大多采用每一支管安装4只喷头,按规定每支管word格式论文安装喷头数不应超过6只,,2、喷头间距大于,小于,库房高度超过9,0m,或,库房高度小于等于,,3、喷头安装方式见图7,3,此安装方法不同于其他普通喷头安装方式。
其一为了保持喷头周边300mm范围内没有任何障碍物,其二保证在管网冲洗过程中,杂物不致堵塞喷头。
