第八章液压基本回路（二）§4 速度控制回路在很多液压装置中，要求能够调节液动机的运动速度，这就需要控制液压系统的流量，或改变液动机的有效作用面积来实现调速。

一、节流调速回路在采用定量泵的液压系统中，利用节流阀或调速阀改变进入或流出液动机的流量来实现速度调节的方法称为节流调速。

采用节流调速，方法简单，工作可靠，成本低，但它的效率不高，容易产生温升。

1.进口节流调速回路（如下图）节流阀设置在液压泵和换向阀之间的压力管路上，无论换向阀如何换向，压力油总是通过节流之后才进入液压缸的。

它通过调整节流口的大小，控制压力油进入液压缸的流量，从而改变它的运动速度。

2.出口节流调速回路（如下图）节流阀设置在换向阀与油箱之间，无论怎样换向，回油总是经过节流阀流回油箱。

通过调整节流口的大小，控制液压缸回油的流量，从而改变它的运动速度。

3.傍路节流调速回路（如下图）节流阀设置在液压泵和油箱之间，液压泵输出的压力油的一部分经换向阀进入液压缸，另一部分经节流阀流回油箱，通过调整傍路节流阀开口的大小来控制进入液压缸压力油的流量，从而改变它的运动速度。

4.进出口同时节流调速回路（如下图）在换向阀前的压力管路和换向阀后的回油管路各设置一个节流阀同时进行节流调速。

5.双向节流调速回路（如下图）在单活塞杆液压缸的液压系统中，有时要求往复运动的速度都能独立调节，以满足工作的需要，此时可采用两个单向节流阀，分别设在液压缸的进出油管路上。

图（a）为双向进口节流调速回路。

当换向阀1处于图示位置时，压力油经换向阀1、节流阀2进入液压缸左腔，液压缸向右运动，右腔油液经单向阀5、换向阀1流回油箱。

换向阀切换到右端位置时，压力油经换向阀1、节流阀4进入液压缸右腔液压缸向左运动，左腔油液经单向阀3、换向阀1流回油箱。

图（b）为双向出口节流调速回路。

它的原理与双向进口节流调速回路基本相同，只是两个单向阀的方向恰好相反。

6.调速阀的桥式回路（如下图）调速阀的进出油口不能颠倒使用，当回路中必须往复流经调速阀时，可采用如图所示的桥式联接回路。

节流调速回路名词解释
节流调速回路是一种用于控制液流量的回路，常用于调节液体速度和压力的系统中。

其基本原理是通过控制节流阀的开度来调节液体的流量，从而实现对液体速度和压力的控制。

节流调速回路中的关键组件是节流阀，其作用是通过改变通道的开口面积，控制流体通过的截面积，从而调节流速。

节流阀一般是由可调的阀门或孔道组成，可以通过手动或自动方式进行控制。

常用的节流阀有针阀、蝶阀、截止阀等。

调速回路中的另一个重要组件是流量传感器，其作用是测量液体的实际流量，并将其转化为电信号或机械信号。

流量传感器可以根据测量原理的不同分为很多种类，例如电磁流量计、涡街流量计、超声波流量计等。

这些传感器能够精确地测量液体的流量，并将其实时反馈给控制系统。

调速回路中还需要一个控制系统，用于接收流量传感器的反馈信号，并根据设定值对节流阀的开度进行调节。

控制系统一般由一个控制器和执行机构组成。

控制器可以是一个简单的PID 控制器，也可以是一个更复杂的智能控制系统。

执行机构根据控制信号来调节节流阀的开度，以达到设定的流量和压力值。

在节流调速回路中，还可以加入一些辅助装置来提高系统的稳定性和精度。

例如，可以在回路中加入压力传感器来测量压力变化，并根据测量结果进行修正。

此外，还可以加入滤波器来消除流量传感器信号中的噪声，从而提高系统的抗干扰能力。

节流调速回路广泛应用于各个领域，例如液压系统、供水管网、化工流程等。

通过精确控制流量和压力，节流调速回路能够保证系统的安全稳定运行，并确保各个部件的正常工作。

因此，对于设计和运用节流调速回路的相关理论和实践研究具有重要的意义。

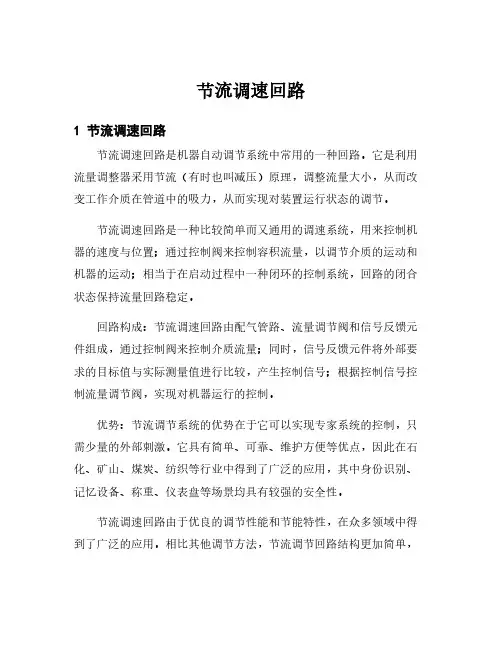

节流调速回路
1 节流调速回路
节流调速回路是机器自动调节系统中常用的一种回路。

它是利用流量调整器采用节流（有时也叫减压）原理，调整流量大小，从而改变工作介质在管道中的吸力，从而实现对装置运行状态的调节。

节流调速回路是一种比较简单而又通用的调速系统，用来控制机器的速度与位置；通过控制阀来控制容积流量，以调节介质的运动和机器的运动；相当于在启动过程中一种闭环的控制系统，回路的闭合状态保持流量回路稳定。

回路构成：节流调速回路由配气管路、流量调节阀和信号反馈元件组成，通过控制阀来控制介质流量；同时，信号反馈元件将外部要求的目标值与实际测量值进行比较，产生控制信号；根据控制信号控制流量调节阀，实现对机器运行的控制。

优势：节流调节系统的优势在于它可以实现专家系统的控制，只需少量的外部刺激。

它具有简单、可靠、维护方便等优点，因此在石化、矿山、煤炭、纺织等行业中得到了广泛的应用，其中身份识别、记忆设备、称重、仪表盘等场景均具有较强的安全性。

节流调速回路由于优良的调节性能和节能特性，在众多领域中得到了广泛的应用。

相比其他调节方法，节流调节回路结构更加简单，
能更好的控制机器的运行状态，并且在消耗能源时也有较大的节约性，使机器更加经济高效。

节流调速回路的工作原理节流调速回路是工业自动化中广泛应用的一种控制方法，它通过调节节流阀的开度来控制系统的流量和压力，从而实现电机的调速控制。

在中国，这种调速方式被广泛应用于大型机械设备、工业生产线和矿山等领域。

工作原理：1. 节流调速回路能够通过改变节流阀的开度来控制系统的压力和流量。

当压力变化时，反馈信号会被发送给控制器。

控制器读取该信号并周期性地调整节流阀的开度，以使流量和压力保持在期望值的范围内。

2. 节流调速回路一般包含一个传感器、一个控制器和一个执行器。

传感器用于检测系统参数，例如流量、压力或温度等。

控制器根据测量数据和预设参数来控制节流阀的开度。

执行器根据控制信号来调整节流阀的开度，以达到期望的流量和压力。

3. 节流调速回路的反馈控制是它的核心部分。

该控制方法基于反馈原理，可以快速准确地响应系统参数的变化。

通过反馈控制，系统可以实时地调整节流阀的开度，使系统保持在稳定状态。

符合中国国情的例子：1. 节流调速回路被广泛应用于矿山行业。

在矿山中，大多数机械设备需要调整运行速度。

通过使用节流调速回路，可以实现精确的电机控制，从而提高生产效率和安全性。

2. 节流调速回路在水泵系统中的应用也非常广泛。

由于中国工业的快速发展，水泵设备的数量不断增加。

通过使用节流调速回路，可以减少水泵的能耗，降低维护成本，并增加设备寿命。

3. 节流调速回路还可以用于风电机组的调速控制。

在中国，风能资源丰富，风电机组的应用也越来越广泛。

通过使用节流调速回路，可以实现对风能转化的高效利用，提高电力生产效率。

总之，节流调速回路是一种非常重要的工业自动化控制方法。

在中国，这种技术被广泛应用于各个领域，通过有效的流量和压力控制，提高了生产效率，降低了能源消耗，为国家经济发展做出了巨大贡献。
