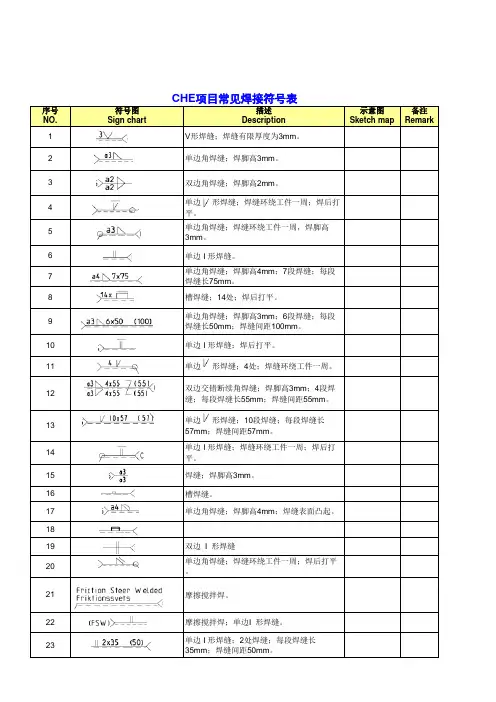

7焊接符号大全

常用焊接符号表示法　1 范围　本标准规定了焊接符号的表示方法。

　本标准适用于金属熔化焊及电阻焊。

　2 规范性引用文件　GB/T 5185 金属焊接及钎焊方法在图样上的表示代号　GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法　3 基本要求　3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。

　焊缝的表示方法包括焊缝图示法和焊缝符号标注法。

一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。

　3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。

　图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。

　3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。

焊接方法在图样上标注时，按附录B（规范性附录）的规定。

要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。

　4 符号　4.1基本符号　基本符号是表示焊缝横截面形状的符号，见表1。

　表1基本符号　序号　符号名称　示意图　焊缝符号　1卷边焊缝（卷边完全熔化）　注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝　3 V形焊缝　4单边V形焊缝　表1（续）序号　符号名称　示意图　焊缝符号　5 带钝边V形焊缝　6 带钝边单边V形焊缝　7 带钝边U形焊缝　8 带钝边J形焊缝　9 封底焊缝　10 角焊缝　11 塞焊缝或槽焊缝　12 点焊缝　13 缝焊缝　4.2 辅助符号　4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

　表2 辅助符号　序号　符号名称　示意图　符号　说明　1 平面符号　焊缝表面平齐　2 凹面符号　焊缝表面凹陷　3 凸面符号　焊缝表面凸起　注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

　4.2.2辅助符号应用示例见表3。

焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

常用焊接符号表示法　1 范围　本标准规定了焊接符号的表示方法。

　本标准适用于金属熔化焊及电阻焊。

　2 规范性引用文件　GB/T 5185 金属焊接及钎焊方法在图样上的表示代号　GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法　3 基本要求　3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。

　焊缝的表示方法包括焊缝图示法和焊缝符号标注法。

一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。

　3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。

　图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。

　3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。

焊接方法在图样上标注时，按附录B（规范性附录）的规定。

要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。

　4 符号　4.1基本符号　基本符号是表示焊缝横截面形状的符号，见表1。

　表1基本符号　序号　符号名称　示意图　焊缝符号　1卷边焊缝（卷边完全熔化）　注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝　3 V形焊缝　4单边V形焊缝　表1（续）序号　符号名称　示意图　焊缝符号　5 带钝边V形焊缝　6 带钝边单边V形焊缝　7 带钝边U形焊缝　8 带钝边J形焊缝　9 封底焊缝　10 角焊缝　11 塞焊缝或槽焊缝　12 点焊缝　13 缝焊缝　4.2 辅助符号　4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

　表2 辅助符号　序号　符号名称　示意图　符号　说明　1 平面符号　焊缝表面平齐　2 凹面符号　焊缝表面凹陷　3 凸面符号　焊缝表面凸起　注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

　4.2.2辅助符号应用示例见表3。

点焊焊接符号
点焊焊接符号是用来表示点焊焊接操作的图形符号，通常用于工程图纸和制造图纸中，以指示需要进行点焊的位置。

以下是常见的点焊焊接符号示例：
1. 圆圈符号（●）：表示需要进行点焊的位置。

该符号可以以不同的线型或线宽绘制来表示不同的要求或规范。

2. 圆圈中带有“D”字母（○D）：表示双面点焊。

即需要在两个相互接触的表面上进行点焊。

3. 圆圈中带有“X”字母（○X）：表示点焊位置需要进一步详细说明。

可以通过在图例中注明具体的细节或通过图纸的文字说明来解释点焊的细节要求。

4. 线段连接的多个圆圈符号：表示需要对多个位置进行点焊，这些圆圈通常是通过一条线段连接起来。

需要注意的是，具体的点焊焊接符号可以根据不同的标准和规范而有所变化。

在具体的图纸设计中，应根据适用的标准和规范参考相关图例和说明，确保正确地使用点焊焊接符号。

另外，由于不同行业和地区可能有不同的约定和符号
表示方法，建议咨询相关专业人士以获得准确的指导。

基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。

方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。

单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。

基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。

如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。

根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。

根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。

角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。

根面的单V 型坡口焊缝的ISO 标准符号。

根面单坡口焊缝的ISO 标准符号。

尽管ISO 2553中提到了这两种情况，但最好还是避免使用。

扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。

基本焊接符号角焊缝的符号，是最常用的焊接类型。

如果没有指定，则腿长相等。

说明边缘焊缝，通常仅沉积在一侧。

一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。

电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。

符号说明了从接头一侧进行的电弧点焊。

符号用于说明电阻点焊，需要从两侧进行操作。

点焊通常是指电阻点焊。

焊与点焊类似，但它不是单点焊接，而是以线性形式进行。

该符号表示电阻缝焊，需要从接头两侧进行操作。

弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。

缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。

补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。

常用焊接符号介绍1. 引言在焊接行业中，焊接符号是非常重要的一部分。

焊接符号是一种图形化的表示方法，用于指示焊缝几何形状和焊接方法。

理解和掌握常用的焊接符号是进行焊接工作的基础，对于提高焊接质量和提高生产效率具有重要意义。

本文将介绍一些常用的焊接符号，帮助读者更好地理解和应用。

2. 直角焊缝符号直角焊缝符号是最常见的焊接符号之一，用于表示直角焊缝的几何形状和焊缝尺寸。

直角焊缝符号由一条横线和两条竖直线组成，横线位于两条竖直线之上。

横线的长度表示焊缝的长度，横线与竖直线的交点表示焊缝的位置。

例如，一个横线长10mm，位于两条竖直线的交点上方2mm的直角焊缝可以表示为：[20 mm（10+10）].焊缝形状符号用于表示焊缝的形状，例如直角焊缝、V型焊缝、U型焊缝等。

这些符号通过特定的图形表示焊缝的形状。

例如，垂直于水平线的两条倾斜线表示V型焊缝，两条平行线表示U型焊缝。

使用焊缝形状符号时，要注意符号的指向。

指向符号的箭头表示焊缝所在的一侧，箭头的方向表示焊缝的位置。

例如，一个倾斜向上的箭头表示焊缝在上侧，倾斜向下的箭头表示焊缝在下侧。

4. 焊缝尺寸符号焊缝尺寸符号用于表示焊缝的尺寸。

焊缝尺寸符号通常由两个数字组成，分别表示“焊缝的宽度”和“焊缝的深度”。

宽度表示焊缝的外侧尺寸，深度表示焊缝的内部深度。

焊缝尺寸符号的表示方法有多种，常见的有直线和箭头组成的符号。

直线的长度表示焊缝的宽度，箭头表示焊缝的深度。

下面是一些常见的焊缝符号示例：•直角焊缝：[20 mm]•V型焊缝：V（90°）•U型焊缝：U（10 mm）•焊缝尺寸示例：12 mm↑-20 mm↓这些示例只是常见的符号示例，实际应用中的焊缝符号还有很多种类，需要根据具体情况进行选择和绘制。

6. 总结常用焊接符号是熟悉焊接工艺和图纸阅读的关键。

本文介绍了一些常用的焊接符号，包括直角焊缝符号、焊缝形状符号和焊缝尺寸符号。

理解和掌握这些符号将有助于读者更好地应用于焊接工作中。

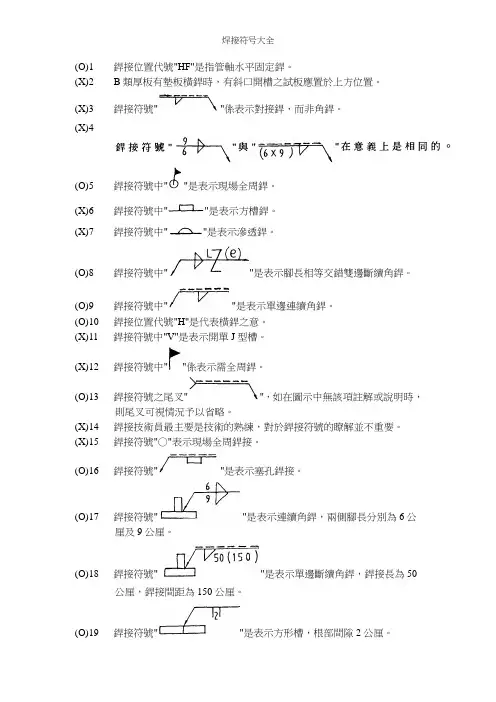

(O)1 銲接位置代號"HF"是指管軸水平固定銲。

(X)2 B類厚板有墊板橫銲時，有斜口開槽之試板應置於上方位置。

(X)3 銲接符號""係表示對接銲，而非角銲。

(X)4(O)5 銲接符號中""是表示現場全周銲。

(X)6 銲接符號中""是表示方槽銲。

(X)7 銲接符號中""是表示滲透銲。

(O)8 銲接符號中""是表示腳長相等交錯雙邊斷續角銲。

(O)9 銲接符號中""是表示單邊連續角銲。

(O)10 銲接位置代號"H"是代表橫銲之意。

(X)11 銲接符號中"V"是表示開單J型槽。

(X)12 銲接符號中""係表示需全周銲。

(O)13 銲接符號之尾叉""，如在圖示中無該項註解或說明時，則尾叉可視情況予以省略。

(X)14 銲接技術員最主要是技術的熟練，對於銲接符號的瞭解並不重要。

(X)15 銲接符號"○"表示現場全周銲接。

(O)16 銲接符號""是表示塞孔銲接。

(O)17 銲接符號""是表示連續角銲，兩側腳長分別為6公厘及9公厘。

(O)18 銲接符號" "是表示單邊斷續角銲，銲接長為50公厘，銲接間距為150公厘。

(O)19 銲接符號""是表示方形槽，根部間隙2公厘。

(O)20 銲接符號""是表示V形槽銲接。

(X)21 銲接符號""是表示單側斷續角銲，腳長分別為6公厘及9公厘。

(X)22 銲接符號""是表示V形槽銲接。

(O)23 銲接符號""是表示全周銲接之意。

(X)24 ""屬於搭接接頭。

(X)25(O)26 銲接符號" "表示開60度之V形槽。

焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。

比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。

不需要确切地说明焊缝的表面形状时可以不加注辅助符号。

辅助符号配置在基本符号固定位置。

辅助符号有3个。

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注指引线由箭头线和基准线组成。

（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。

（2）基准线基准线含有实线基准线和虚线基准线。

虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。

焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

焊接标识符号大全焊接是一种常见的金属加工方法，用于将两个或更多金属工件连接在一起。

为了确保焊接质量和安全性，对于焊接过程和焊接接头，需要使用一些标识符号来进行标识和表达。

以下是焊接标识符号的大全，包括符号名称和其意义的相关参考内容。

1. 焊缝符号：- 直线- 竖线- 斜线- 弯曲线这些符号用于表示不同类型的焊接缝形状。

通过在这些线条上添加其他符号或箭头，可以进一步指示焊接过程中的具体要求。

2. 焊接位置符号：- 平焊位置- 横焊位置- 竖焊位置- 仰焊位置- 手工焊位置- 出板面上焊接- 钢面焊接这些符号用于表示焊接工件的位置和角度。

它们通常与焊接缝符号一起使用，以指示焊接的具体位置和方向。

3. 焊接材料符号：- 表示焊丝材料的符号- 表示焊剂材料的符号- 表示焊接母材的符号这些符号用于表示焊接过程中所使用的不同材料。

它们通常与焊接过程规范中的材料规格一起使用，以确保正确选择和使用焊接材料。

4. 焊接方法符号：- 手工电弧焊- 气焊- 氩弧焊- CO₂保护焊- 切割焊这些符号用于表示不同的焊接方法。

通过在焊接过程规范中指定使用的焊接方法，可以确保焊接质量和效率。

5. 焊接质量符号：- 焊接缺陷- 焊接连接- 焊缝形状这些符号用于表示焊接质量和缺陷。

焊接质量符号可用于标识焊接过程中出现的任何缺陷或问题，以便及时纠正和改进。

6. 焊接参数符号：- 焊接电流- 焊接电压- 焊接速度- 焊接温度这些符号用于表示焊接过程中的参数和条件。

它们通常与焊接工序表一起使用，以确保按照指定的参数进行焊接。

以上是焊接标识符号的大全，包括焊缝符号、焊接位置符号、焊接材料符号、焊接方法符号、焊接质量符号和焊接参数符号。

这些标识符号在焊接工艺中具有重要的作用，能够准确表达和传达焊接过程和要求，以确保焊接质量和安全性。

在实际应用中，需要遵循相应的标准和规范，以正确理解和使用这些标识符号。

(O)1 焊接位置代号"HF"是指管轴水平固定焊。

(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。

(X)3 焊接符号""系表示对接焊，而非角焊。

(X)4(O)5 焊接符号中""是表示现场全周焊。

(X)6 焊接符号中""是表示方槽焊。

(X)7 焊接符号中""是表示渗透焊。

(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。

(O)9 焊接符号中""是表示单边连续角焊。

(O)10 焊接位置代号"H"是代表横焊之意。

(X)11 焊接符号中"V"是表示开单J型槽。

(X)12 焊接符号中""系表示需全周焊。

(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。

(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。

(X)15 焊接符号"○"表示现场全周焊接。

(O)16 焊接符号""是表示塞孔焊接。

(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。

(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。

(O)19 焊接符号""是表示方形槽，根部间隙2公厘。

(O)20 焊接符号""是表示V形槽焊接。

(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。

(X)22 焊接符号""是表示V形槽焊接。

(O)23 焊接符号""是表示全周焊接之意。

(X)24 ""属于搭接接头。

(X)25(O)26 焊接符号" "表示开60度之V形槽。

常⽤焊缝符号及其标注⽅法（全）要点常⽤焊缝符号及其标注⽅法基本符号是表⽰焊缝横截⾯形状的符号，常⽤基本符号见表1。

表1 常⽤基本符号序号名称⽰意图符号1 ⾓焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常⽤基本符号序号名称⽰意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡⼝的焊缝，当设计对坡⼝形状有特殊要求时，则应在技术图样中画出焊缝坡⼝的断⾯图，并明确各项要求；设计对坡⼝形状⽆特殊要求时，则技术图样中不做规定，应由⼯艺⼈员在⼯艺⽂件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表⽰焊缝表⾯形状特征的符号，见表2。

表2 辅助符号序号名称⽰意图符号标注⽰例说明1 平⾯符号平⾯V形对接焊缝⼀般通过加⼯保证2 凹⾯符号凹⾯⾓焊缝3 凸⾯符号凸⾯V形对接焊缝4.2.2 对焊缝的表⾯⽆要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征⽽采⽤的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称⽰意图符号标注⽰例说明1 带垫板符号 V形对接焊缝，底⾯有垫板2 三⾯焊缝符号⼯件三⾯施⾓焊缝，焊接⽅法为⼿⼯电弧焊3 周围焊缝符号沿⼯件周围施⾓焊缝4 尾部符号（同上述三⾯焊缝符号）标注焊接⽅法及处数N等说明4.4 尺⼨符号4.4.1 常⽤尺⼨符号见表4，表中各尺⼨符号，在图样中应标出具体数值。

表4 焊缝尺⼨符号序号名称⽰意图符号标注⽰例说明1 焊脚尺⼨K⾓焊缝焊脚尺⼨为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e⾓焊缝焊脚尺⼨为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d ⾓焊缝焊脚尺⼨为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺⼨不在焊缝符号中给出，⽽是将其标注在图样上。

焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

焊接符号大全(O)1 焊接位置代号"HF"是指管轴水平固定焊。

(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。

(X)3 焊接符号""系表示对接焊，而非角焊。

(X)4(O)5 焊接符号中""是表示现场全周焊。

(X)6 焊接符号中""是表示方槽焊。

(X)7 焊接符号中""是表示渗透焊。

(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。

(O)9 焊接符号中""是表示单边连续角焊。

(O)10 焊接位置代号"H"是代表横焊之意。

(X)11 焊接符号中"V"是表示开单J型槽。

(X)12 焊接符号中""系表示需全周焊。

(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。

(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。

(X)15 焊接符号"○"表示现场全周焊接。

(O)16 焊接符号""是表示塞孔焊接。

(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。

(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。

(O)19 焊接符号""是表示方形槽，根部间隙2公厘。

(O)20 焊接符号""是表示V形槽焊接。

(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。

(X)22 焊接符号""是表示V形槽焊接。

(O)23 焊接符号""是表示全周焊接之意。

(X)24 ""属于搭接接头。

焊接符号⼤全（详解）焊接符号⼤全焊接符号以标准图⽰的形式和缩写代码标⽰出⼀个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与⽆损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，⽽且相当复杂，实际⽣产中⼤多数的焊接设计⼈员只是使⽤了其中很少⼀部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡⼝形状、焊缝类型、焊接⽅法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺⼨、最终的焊缝轮廓、⼯艺要求等。

问题2：焊接符号由哪些单元组成？答：⼀个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺⼨和其他数据、补充符号、完成符号、尾缀、规程、焊接⽅法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成⼀个焊接符号的基础，由⽔平位置的划线组成。

参考线必须画在靠近所要表⽰的焊接接头符号的旁边。

每⼀个焊接符号单元必须根据符号标准放置在参考线周围⼀个适当的位置处。

⽔平参考线及焊接符号单元的位置如图1所⽰。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所⽰是⼀条参考线，⼀些其他的单元标记可以放置在参考线的周围。

典型焊接符号显⽰出各种定位焊缝的⼀些信息，包括如下。

①尾缀T 只⽤于特殊的焊缝，例如，焊接⽅法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或⽆须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡⼝焊缝的熔深、填⾓焊缝的尺⼨、塞焊或开槽焊缝的尺⼨、点焊或凸焊焊缝的剪切强度等，这个记号⼀般是位于焊缝符号的左边。

③记号E 在这⾥代表⼀个开坡⼝焊缝的有效尺⼨，也称为焊缝尺⼨或焊脚⾼。

有效尺⼨的尺度标在圆括号内，⽆论箭头指向哪⾥，这个尺⼨和坡⼝总是位于参考线上焊缝符号的左边。

④R 在这⾥代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

常用焊接符号在焊接过程中，为了方便表达各种焊接方式、焊接接头形式和焊接参数等信息，常用一些焊接符号来表示。

本文介绍了一些常用的焊接符号，以便读者了解和掌握。

下面是本店铺为大家精心编写的3篇《常用焊接符号》，供大家借鉴与参考，希望对大家有所帮助。

《常用焊接符号》篇1一、焊接方式符号1. MIG 焊:MIG 焊是一种熔化极惰性气体保护焊，常用于焊接不锈钢、铝合金等材料。

其焊接符号为“MIG”。

2. TIG 焊:TIG 焊是一种熔化极惰性气体保护焊，常用于焊接不锈钢、铜合金等材料。

其焊接符号为“TIG”。

3. MAG 焊:MAG 焊是一种熔化极活性气体保护焊，常用于焊接碳钢、合金钢等材料。

其焊接符号为“MAG”。

4. 手弧焊：手弧焊是一种常用的焊接方法，其焊接符号为“HW”。

二、焊接接头形式符号1. 对接接头：对接接头是指两个焊件端部对接，焊缝形成一条直线的接头形式。

其焊接符号为“I”。

2. 角接接头：角接接头是指两个焊件以角度相交连接的接头形式。

其焊接符号为“V”。

3. 搭接接头：搭接接头是指两个焊件的一部分重叠连接的接头形式。

其焊接符号为“J”。

4. 端接接头：端接接头是指两个焊件的一端对接连接的接头形式。

其焊接符号为“E”。

三、焊接参数符号1. 焊接电流：焊接电流是焊接过程中的一个重要参数，其符号为“I”。

2. 焊接电压：焊接电压也是焊接过程中的一个重要参数，其符号为“U”。

3. 焊接速度：焊接速度是指焊接过程中焊缝形成的速度，其符号为“V”。

4. 焊接层数：焊接层数是指焊接过程中焊件被焊接的层数，其符号为“N”。

《常用焊接符号》篇2焊接符号是焊接工艺中用来表示焊接方式、焊接位置、焊接尺寸和焊接参数等的符号。

以下是一些常用的焊接符号：1. 焊接方式符号：- 气焊：F- 电弧焊：E- 气压焊：P- 激光焊：L- 等离子弧焊：I - 电磁脉冲焊：M 2. 焊接位置符号： - 顶部焊接：T- 底部焊接：B- 左侧焊接：L- 右侧焊接：R- 前部焊接：F- 后部焊接：B- 内部焊接：I- 外部焊接：O3. 焊接尺寸符号： - 焊缝厚度：H- 焊缝宽度：W- 焊缝长度：L- 角焊缝厚度：C - 角焊缝宽度：S - 角焊缝长度：L 4. 焊接参数符号：- 焊接电流：I- 焊接电压：U- 焊接速度：V- 焊接温度：T- 气体保护：G- 焊接线径：D5. 焊接质量符号：- 焊缝质量等级：Q- 焊接方法等级：P- 焊接工艺评定：R- 焊接质量检验：I6. 焊接结构符号：- 接头：J- 节点：N- 零件：P- 组件：A- 组装：S这些焊接符号在焊接工艺文件、图纸和说明书中经常使用，了解这些符号有助于理解和掌握焊接工艺。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。
