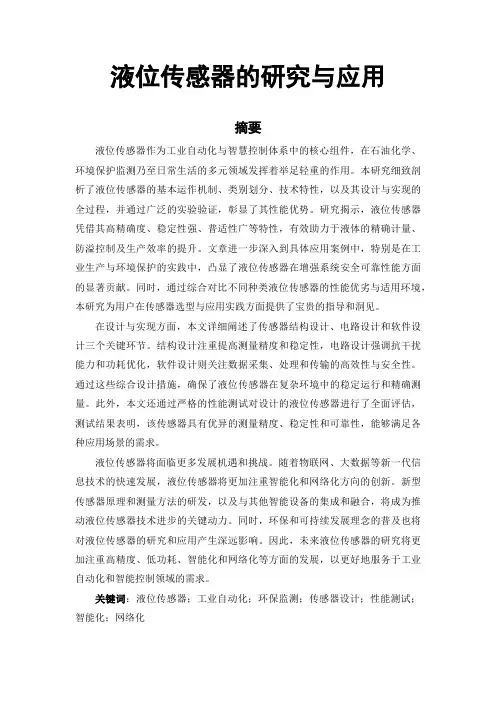

液位传感器的研究与应用摘要液位传感器作为工业自动化与智慧控制体系中的核心组件，在石油化学、环境保护监测乃至日常生活的多元领域发挥着举足轻重的作用。
本研究细致剖析了液位传感器的基本运作机制、类别划分、技术特性，以及其设计与实现的全过程，并通过广泛的实验验证，彰显了其性能优势。
研究揭示，液位传感器凭借其高精确度、稳定性强、普适性广等特性，有效助力于液体的精确计量、防溢控制及生产效率的提升。
文章进一步深入到具体应用案例中，特别是在工业生产与环境保护的实践中，凸显了液位传感器在增强系统安全可靠性能方面的显著贡献。
同时，通过综合对比不同种类液位传感器的性能优劣与适用环境，本研究为用户在传感器选型与应用实践方面提供了宝贵的指导和洞见。
在设计与实现方面，本文详细阐述了传感器结构设计、电路设计和软件设计三个关键环节。
结构设计注重提高测量精度和稳定性，电路设计强调抗干扰能力和功耗优化，软件设计则关注数据采集、处理和传输的高效性与安全性。
通过这些综合设计措施，确保了液位传感器在复杂环境中的稳定运行和精确测量。
此外，本文还通过严格的性能测试对设计的液位传感器进行了全面评估，测试结果表明，该传感器具有优异的测量精度、稳定性和可靠性，能够满足各种应用场景的需求。
液位传感器将面临更多发展机遇和挑战。
随着物联网、大数据等新一代信息技术的快速发展，液位传感器将更加注重智能化和网络化方向的创新。
新型传感器原理和测量方法的研发，以及与其他智能设备的集成和融合，将成为推动液位传感器技术进步的关键动力。
同时，环保和可持续发展理念的普及也将对液位传感器的研究和应用产生深远影响。
因此，未来液位传感器的研究将更加注重高精度、低功耗、智能化和网络化等方面的发展，以更好地服务于工业自动化和智能控制领域的需求。
关键词：液位传感器；工业自动化；环保监测；传感器设计；性能测试；智能化；网络化目录摘要 (1)第一章引言 (3)1.1 液位传感器概述 (3)1.2 研究现状与发展趋势 (4)1.3 论文研究内容与创新点 (5)第二章液位传感器技术理论基础 (6)2.1 液位传感器的工作原理 (6)2.2 液位传感器的分类 (7)2.3 液位传感器的技术特点 (8)第三章液位传感器的设计与实现 (9)3.1 传感器结构设计 (9)3.2 传感器电路设计 (10)3.3 传感器软件设计 (10)第四章液位传感器的应用研究 (12)4.1 工业领域的应用 (12)4.2 环保领域的应用 (12)4.3 其他领域的应用 (13)第五章液位传感器的性能测试与分析 (15)5.1 测试方法与环境 (15)5.2 测试结果与分析 (15)第六章结论与展望 (17)6.1 研究结论 (17)6.2 未来研究方向 (17)第一章引言1.1 液位传感器概述液位传感器是工业自动化和智能控制系统中不可或缺的一部分，其核心功能在于实时监测容器中液体的高度或位置。
如何选择液位传感器和液位开关（一）在工业化过程中，需要通过液位传感器对液体及物质进行控制及检测，根据不同的环境、不同的应用可以选择适合自己的控制方式。
流体液位传感器（液位开关）在液位检测中发挥了举足轻重的作用，根据重力测量并监测液体和流化床固体流量和液位关闭。
流体是否被安置在一个整洁和紧凑的容器中，或具有相当的区域，以进行测量，有许多应用程序特定的标准来考虑来选择合适的传感器用于作业。
选择合适的液位传感器需要考虑的问题当寻找流体传感器，对于一个给定的应用，有一系列的关键问题，必须回答：∙哪一种流体来衡量呢？∙水平传感器可以被插入到罐中，或者是外部？∙一旦传感器检测水平不断点传感器或将是足够的呢？（感应点在某些情况下，涉及到测量）∙传感器与工艺流体接触？（含义的移动设备之间的物理接触和液体非接触方法测量不接触介质的情况下）。
∙是需要直接测量的水平？（直接测量的方法，直接感测的位置和水平。
间接测量涉及的其他因素，如压头，它可以被翻译成高度或水平的检测。
）有许多物理和应用程序变量的影响为工业和商业流程的最佳水平监测方法的选择。
一系列的因素可包括温度，压力，振动，浮子密度（比重）的介质，特别是一个给定的应用程序的环境条件：浮子传感器浮球传感器涉及的打开或关闭的机械开关，或者通过直接接触或磁操作的一个装置，测得的液体的表面上的浮。
切换时的机械致动的浮子，作为对一个开关的浮子的运动的结果。
浮球传感器可设计为几乎任何液体与所用的材料来构造它，如果有一个高化学相容性。
它们能允许多个开关点或水平在一个单一的传感器。
浮球开关可用于汽车、工业、医疗、家电、机床等各种应用。
某些浮球液位开关是适合水库和大型罐，而另一些则只需几毫升空间。
当然，材料和安全标准也是关键因素。
产品的选择取决于罐（容器），可用的安装位置、罐壁的厚度的物理排列、水箱内部检测是能用的。
同样重要的是理解性质的负荷进行切换以及应用环境。
显然，开关必须能够处理负载。
水位传感器的应用实例及原理1. 水位传感器简介水位传感器是一种用于检测液体水位高低的传感器，可以应用于各种液位检测场景，如水箱、水池、水井等。
水位传感器通过测量液体表面与传感器之间的压强，来判断液体的高低。
本文将介绍水位传感器的应用实例和其工作原理。
2. 水位传感器应用实例2.1 水箱液位监测水箱液位监测是水位传感器的常见应用之一。
通过将水位传感器安装在水箱内，可以实时监测水位的高低。
当水位超过设定的阈值时，水位传感器会输出信号，提醒用户及时补充水源。
2.2 污水处理在污水处理过程中，水位传感器能够监测污水罐或污水管道中的液位变化。
当液位超过设定值时，水位传感器会触发相应的报警或控制系统，实现自动排水或停止进水的功能。
2.3 游泳池水位控制游泳池水位控制是水位传感器的另一个应用场景。
通过安装水位传感器在游泳池中，可以检测到水位的高低，并自动控制水泵的启停，以保持水位在设定范围内。
3. 水位传感器工作原理水位传感器的工作原理基于压力传感技术。
常见的水位传感器分为浮球式和压阻式两种。
3.1 浮球式水位传感器浮球式水位传感器通过测量浮球在液体中所受到的浮力来判断水位的高低。
当液位上升时，浮球随之上升，压力传感器就会感知到浮球所受到的浮力，从而输出相应的信号。
3.2 压阻式水位传感器压阻式水位传感器是基于压阻变化来测量液位高低的。
传感器通过安装在容器底部的细小管道，使液体进入管道内部。
当液位上升时，管道内液体的压力也随之增加，压力传感器就会检测到这种变化并将其转换为相应的电信号。
4. 水位传感器的优势•高精度: 水位传感器具有较高的测量精度，可精确测量液体的高度。
•快速响应: 水位传感器的响应速度快，可以及时感知液位的变化。
•长寿命: 由于水位传感器一般采用耐腐蚀材料制作，并且不直接接触液体，因此具有较长的使用寿命。
•安装简便: 水位传感器的安装通常比较简单，用户可以根据需要选择合适的安装方式。
5. 总结水位传感器在液位检测领域有着广泛的应用。
液位计的选型在液位仪表测量中，方法众多，但都有自己的适用范围：1.接触式测量接触式测量是从钢带浮子液位计为开端，以各种方式精确测量浮子距离而演化到各种现代化仪表如伺服式、磁致伸缩式等等钢带浮子式：最早期的液位计，现今都面临着更新换代工作原理浮子受浮力浮在介质表面，通过变速齿轮到有刻度的钢带上读出液位值，液位上升或下降破坏了力平衡后，浮子也跟随上升下降，带动钢带运行。
理论精度在2-3mm左右安装复杂，可靠性较低，由于机械部件多，很容易发生钢带卡死不动的情况。
光纤式即将钢带液位通过光码盘读出实现数字化。
2.磁致伸缩型磁致伸缩型工作原理探棒上端电子部件产生低压电流脉冲，开始计时，产生磁场沿磁致伸缩线向下传播，浮子随着液位变化沿测量竿上下移动，浮子内有磁铁，也产生磁场，两个磁场相遇，磁致伸缩线扭曲形成扭应力波脉冲，脉冲速度已知，计算脉冲传播时间即对应液位精确变化。
（电流以光速运行，所以其传播时间与力波时间相比可忽略）精度最高能够达到1mm 优缺点分析磁致伸缩液位精度较高，可测油水分界面但由于其接触的测量方式和较高的安装、维护要求导致市场普及不广。
3.伺服式液位计伺服式液位计是最近比较成功的新型液位计，主要应用在轻油品的高精度测量中。
与雷达液位计形成比较强的竞争。
基本原理同钢带式液位计，但具有精确的力传感器以及伺服系统，形成闭环调节系统，通过考虑钢带自身重力，精确地调节浮子高度以达到平衡浮力和重力，得到精确的当前液面到罐顶高度，以得到液位值。
精度高，能够达到1mm，满足计量级要求。
使用于平静的轻质无腐蚀性液体。
安装调试比较麻烦，同样有接触式液位计的各种不利因素价格高昂。
4.静压式液位计静压式液位计比较特殊，其利用均匀液体的压强与高度成正比的关系通过测量液体底部的压力来折算液位高度。
P＝ρgh （P 压强）由于其受介质密度和温度影响很大，所以常常精度比较差，而为消除这些影响，需要很多其他测试仪表，结果搭建一套完善的静压测量系统价格很高。
加油站油罐液位监测系统解决方案及案例应用解决方案及原理：加油站油罐液位监测系统主要由液位传感器、数据采集器、数据传输模块、数据处理器和监测软件等组成。
液位传感器安装在油罐内部，并通过测量液位高度来实时监测油液的液位。
数据采集器将传感器采集到的数据进行处理，并传输到数据处理器。
数据处理器通过分析、处理和存储数据，并将数据通过网络或其他方式发送给监测软件进行展示和分析。
应用案例：1.液位异常预警：油罐液位监测系统可以实时监测油罐内油液的液位，并通过与预设警戒线进行比较，及时发现液位异常情况（如液位过高或过低），并向加油站管理人员发送预警信息，以便他们及时采取措施防止事故的发生。
2.油料调度管理：加油站油罐液位监测系统可以提供实时准确的油罐油量信息，加油站管理人员可以通过监测软件查看每个油罐的油量情况，并根据需要进行油料调度，合理安排供应链，确保加油站持续供应油料。
3.油罐液位远程监控：加油站油罐液位监测系统可以实现对油罐液位的远程监控，加油站管理人员可以通过手机、电脑等终端设备随时随地查看每个油罐的油量情况，便于及时掌握油罐的运行情况，提高管理效率。
4.加油站数据分析：加油站油罐液位监测系统可以将监测到的数据进行统计和分析，帮助加油站管理人员分析当前油罐的油量使用情况，预测未来的油量需求，为加油站的经营决策提供参考依据。
总结：加油站油罐液位监测系统是一种有效的设备，它可以帮助加油站管理人员实时监测油罐内部油液的液位，及时发现液位异常情况，为加油站的安全运营提供保障。
此外，该系统还可以提供准确的油量信息，帮助加油站管理人员进行油料调度管理，并通过远程监控和数据分析提高管理效率和决策水平。

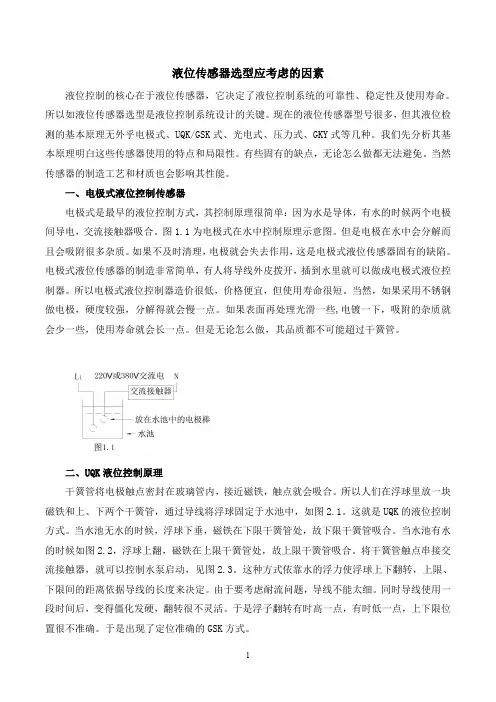

液位传感器选型应考虑的因素液位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。
所以如液位传感器选型是液位控制系统设计的关键。
现在的液位传感器型号很多，但其液位检测的基本原理无外乎电极式、UQK/GSK式、光电式、压力式、GKY式等几种。
我们先分析其基本原理明白这些传感器使用的特点和局限性。
有些固有的缺点，无论怎么做都无法避免。
当然传感器的制造工艺和材质也会影响其性能。
一、电极式液位控制传感器电极式是最早的液位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。
图1.1为电极式在水中控制原理示意图。
但是电极在水中会分解而且会吸附很多杂质。
如果不及时清理，电极就会失去作用，这是电极式液位传感器固有的缺陷。
电极式液位传感器的制造非常简单，有人将导线外皮拨开，插到水里就可以做成电极式液位控制器。
所以电极式液位控制器造价很低，价格便宜，但使用寿命很短。
当然，如果采用不锈钢做电极，硬度较强，分解得就会慢一点。
如果表面再处理光滑一些,电镀一下，吸附的杂质就会少一些，使用寿命就会长一点。
但是无论怎么做，其品质都不可能超过干簧管。
二、UQK液位控制原理干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。
所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。
这就是UQK的液位控制方式。
当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。
当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。
将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。
这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。
由于要考虑耐流问题，导线不能太细。
同时导线使用一段时间后，变得僵化发硬，翻转很不灵活。
于是浮子翻转有时高一点，有时低一点，上下限位置很不准确。
于是出现了定位准确的GSK方式。
液位传感器的选择选用LSF-2.5型液位传感器其中“L”表示光电的，“S”表示传感器，“F”表示防腐蚀的，2.5为最大工作压力。
LSF系列液位开关可提供非常准确、可靠的液位检测。
其原理是依据光的反射折射原理，当没有液体时，光被前端的棱镜面或球面反射回来；有液体覆盖光电探头球面时，光被折射出去，这使得输出发生变化，相应的晶体管或继电器动作并输出一个开关量。
应用此原理可制成单点或多点液位开关。
LSF 光电液位开关具有较高的适应环境的能力，在耐腐蚀方面有较好的抵抗能力。
相关元件主要技术参数及原理如下：（1）工作压力可达2.5Mpa（2）工作温度上限为125°C（3）触点寿命为100万次（4）触点容量为70w（5）开关电压为24V DC（6）切换电流为0.5A温度传感器的选择选用KTY81-210A型温度传感器其中“T” 表示温度KTY系列温度传感器采用进口Philips硅电阻元件精心制作而成，具有精度高，稳定性好，可靠性强，产品寿命长等优点, 该温度传感器已广泛应用于电机变频调速温度控制，太阳能热水器温度测量领域彩印设备温控，汽车油温测量、发动机冷却系统、工业控制系统中过热保护、加热控制系统、电源供电保护等。
选用KTY81-210A型温度传感器。
相关元件主要技术参数及原理如下：（1）测量温度范围为 -50℃~150℃（2）温度系数TC 为 0.79%/K（3）精度等级为 0.5%（4）公称压力为 0.6MPa电磁阀的选择（1）入罐液体选用VF4-25型电磁阀其中“V”表示电磁阀，“F”表示防腐蚀，4表示设计序号，25表示口径（mm）宽度。
相关元件主要技术参数及原理如下：1）材质：聚四氟乙烯。
使用介质：硫酸、盐酸、有机溶剂、化学试剂等酸碱性的液体。
2）介质温度≤150℃/环境温度-20～60°C。
3）使用电压：AC：220 V50Hz/60Hz DC：24V。
4）功率：AC：2.5KW。

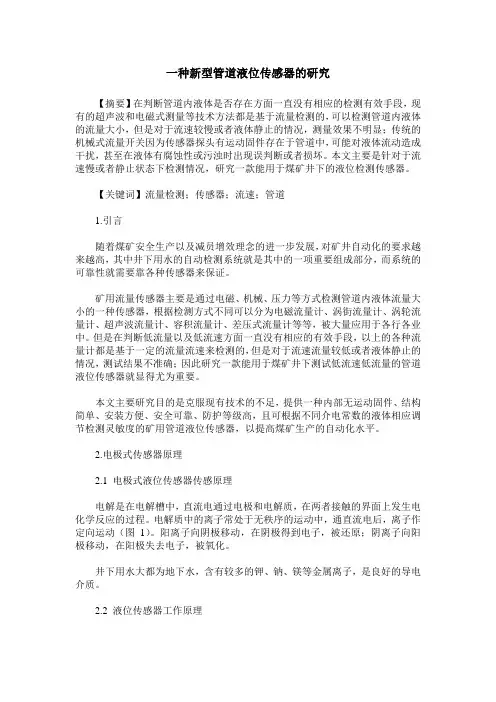

一种新型管道液位传感器的研究【摘要】在判断管道内液体是否存在方面一直没有相应的检测有效手段，现有的超声波和电磁式测量等技术方法都是基于流量检测的，可以检测管道内液体的流量大小，但是对于流速较慢或者液体静止的情况，测量效果不明显；传统的机械式流量开关因为传感器探头有运动固件存在于管道中，可能对液体流动造成干扰，甚至在液体有腐蚀性或污浊时出现误判断或者损坏。
本文主要是针对于流速慢或者静止状态下检测情况，研究一款能用于煤矿井下的液位检测传感器。
【关键词】流量检测；传感器；流速；管道1.引言随着煤矿安全生产以及减员增效理念的进一步发展，对矿井自动化的要求越来越高，其中井下用水的自动检测系统就是其中的一项重要组成部分，而系统的可靠性就需要靠各种传感器来保证。
矿用流量传感器主要是通过电磁、机械、压力等方式检测管道内液体流量大小的一种传感器，根据检测方式不同可以分为电磁流量计、涡街流量计、涡轮流量计、超声波流量计、容积流量计、差压式流量计等等，被大量应用于各行各业中。
但是在判断低流量以及低流速方面一直没有相应的有效手段，以上的各种流量计都是基于一定的流量流速来检测的，但是对于流速流量较低或者液体静止的情况，测试结果不准确；因此研究一款能用于煤矿井下测试低流速低流量的管道液位传感器就显得尤为重要。
本文主要研究目的是克服现有技术的不足，提供一种内部无运动固件、结构简单、安装方便、安全可靠、防护等级高，且可根据不同介电常数的液体相应调节检测灵敏度的矿用管道液位传感器，以提高煤矿生产的自动化水平。
2.电极式传感器原理2.1 电极式液位传感器传感原理电解是在电解槽中，直流电通过电极和电解质，在两者接触的界面上发生电化学反应的过程。
电解质中的离子常处于无秩序的运动中，通直流电后，离子作定向运动（图1）。
阳离子向阴极移动，在阴极得到电子，被还原；阴离子向阳极移动，在阳极失去电子，被氧化。
井下用水大都为地下水，含有较多的钾、钠、镁等金属离子，是良好的导电介质。
