烟台南山学院
单片机课程设计题目电子时钟
姓名：
所在学院
所学专业：
班级：
学号：
指导教师：
完成时间：
随时代的发展，生活节奏的加快，人们的时间观念愈来愈强；随自动化、智能化技术的发展，机电产品的智能度愈来愈高，用到时间提示、定时控制的地方也会愈来愈多，因此，设计开发数字时钟具有良好的应用前景。
由于单片机价格的低成本、高性能，在自动控制产品中得到了广泛的应用。本设计利用Atmel公司的AT89S52单片机对电子时钟进行开发，设计了实现所需功能的硬件电路，应用汇编语言进行软件编程，并用实验板进行演示、验证。
在介绍本单片机的发展情况基础上，说明了本设计实现的功能，以及实验板硬件情况，并对各功能电路进行了分析。主要工作放在软件编程上，用实验板实现时间、日期、定时及它们的设定功能，详细对软件编程流程以及调试进行了说明，并对计时误差进行了分析及校正，提出了定时音与显示相冲突问题及解决方案。实验证明效果良好，可以投入使用。
本次仿真设计的目的就是让同学们在理论学习的基础上，通过完成一个涉及MCS—51单片机都种资源应用并具有综合功能的小系统目标板的设计与编程应用，使学生不但能够将课堂上学到的理论知识与实际应用结合起来，而且能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排版调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，为今后能够独立进行某些单片机应用系统的开发设计工作打下一定的基础。在本学期的开始我们进行了计算机工程实践，在实践中我们以微机原理与接口技术课程中所学知识为基础，设计了电子时钟系统。本系统为多功能数字钟的系统。本设计以单片机AT89c51为控制核心，选用DS1302串行时钟芯片，RT1602液晶显示器实现液晶显示当前时间、日期、星期。本电子时钟具有日期、时、分、秒的显示、调整功能，采用的时间制式为24小时制，时间显示格式为时（十位、个位）、分（十位、个位）、秒（十位、个位）。
关键词：单片机 AT89S52 电子时钟汇编语言
绪论 (1)
1.总体设计 (1)
1.1设计目的 (1)
1.2总体设计 (1)
2.硬件设计 (2)
2.1总体接线 (2)
2．2 硬件连接 (3)
3.软件设计 (4)

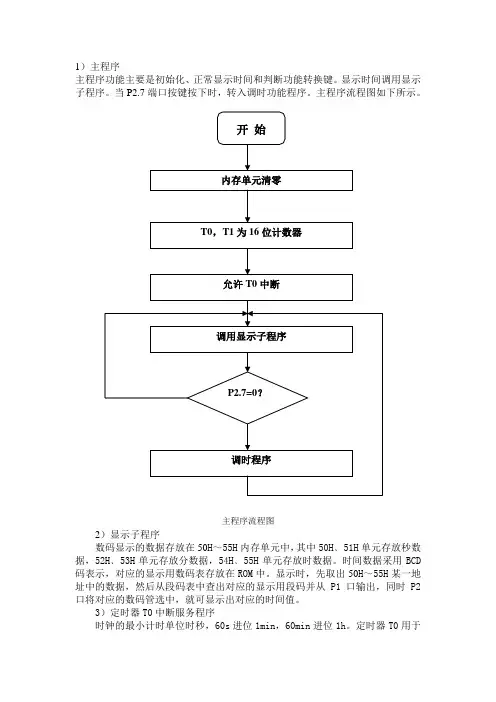

3.1主程序流程图及程序设计 (4)
3.2键盘非法性检测 (7)
3.3断服务程序流程 (10)
4. 仿真调试 (14)
总结 (15)
参考文献 (16)
绪论
单片机由于其微小的体积和极低的成本，广泛的应用于家用电器、工业控制等领域中。在工业生产中，电流、电压、温度、压力和流量也都是常用的被控参数。单片机电子时钟系统，是利用单片机作为系统的主控制器，采用AT89S52单片机作为控制核心对时钟芯片DS1302的控制，同时读取时间，并队输入信号作出处理。该单片机具有集成度高，运算快速快，体积小、运行可靠，价值低廉的特点。鉴于这样的重要性,我们打算设计一种基于单片机的电子时钟系统,实现对时间的调整。本设计以单片机AT89C51为控制核心，由实时时钟模块，键盘模块组成其中实时时钟采用DS1302可实现对时间的显示，设置，计时等功能
在日常生活和工作中，我们常常用到定时控制，如扩印过程中的曝光定时等。早期常用的一些时间控制单元都使用模拟电路设计制作的，其定时准确性和重复精度都不是很理想，现在基本上都是基于数字技术的新一代产品，随着单片机性价比的不断提高，新一代产品的应用也越来越广泛。大则可以构成复杂的工业过程控制系统，完成复杂的控制功能；小则可以用于家电控制，甚至可以用于儿童电子玩具。它功能强大、体积小、质量轻、灵活好用，配以适当的接口芯片，可以构成各种各样、功能各异的微电子产品。
近年来随着计算机在社会领域的渗透和大规模集成电路的发展，单片机的应用正在不断地走向深入，由于它具有功能强，体积小，功耗低，价格便宜，工作可靠，使用方便等特点，因此特别适合于与控制有关的系统，越来越广泛地应用于自动控制，智能化仪器，仪表，数据采集，军工产品以及家用电器等各个领域，单片机往往是作为一个核心部件来使用，在根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。数子时钟在日常生活中最常见，应用也最广泛。
本次设计以硬件软件化为指导思想，充分发挥单片机功能，大部分功能通过软件编程来实现，电路简单明了，系统稳定性高。同时，该时钟系统还具有功耗小、成本低的特点，具有很强的实用性，而且系统具有一定的可扩展性。
1.总体设计
1.1设计目的
应用单片机控制技术，设计出以89c51单片机为核心的电子时钟，电子时钟能够显示时、分、秒显示时间的功能，还可以进行时和分的校对，而且其片选的灵活性强。
设计一个电子时钟，可以查询日历，可以设置时间，掉电时间不丢失；时钟必须有定闹功能，定闹设置掉电不丢失。
1.2总体设计
该电子时钟由89C51，BUTTON，1602 LCD液晶屏等构成，采用晶振电路作为驱动电路，利用单片机内部定时计数器0通过软件扩展产生的一秒定时，达到时分秒的计时，六
十秒为一分钟，六十分钟为一小时，满二十四小时为一天。闹钟和时钟的时分秒的调节是由一个按键控制，而另外一个按键控制时钟和闹钟的时间的调节。
图1系统结构框图
该电子时钟由STC89C51，BUTTON，1602 LCD液晶屏等构成，采用晶振电路作为驱动电路，晶振电路的晶振频率为12MHZ,使用的定时器/计数器工作方式0，通过软件扩展产生的一秒定时，达到时分秒的计时，60秒为一分钟，60分钟为一小时，24小时为一天，又重00:00:00开始计时。没有按键按下时，时钟正常运行，当按下调节时钟按键K1，就会关闭时钟，当按下闹钟按键K3时时钟就会进入设置时间界面，但是时钟不会停止工作，按K2键，，就可以对时钟和闹钟要设置的时间进行调整。
2.硬件设计
2.1总体接线
装有UNSPTMIDE仿真软件的PC机一台，UNSPTM十六位单片机实验箱一台8pin排线两根、短路块若干。
本程序用到的实验箱硬件模块为：SPCE061A核心及实验箱中提供的4*4键盘模块和6位LED数码管显示模块。SPE061A共提供两个16位通用的并行I/O口：IOA0-IOA15 IOB0-IOB15。两个口的每一位都可以通过编程单独定义为输入或输出口，本实验采用IOA15—IOA8连接4*4键盘，IOA0—IOA7、IOA0—IOA15连接数码管。
