液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是定律;即密封容积中的液体既可以传递 ,又可以传递 ;帕斯卡、力、运动2、液压管路中的压力损失可分为两种,一种是 ,一种是 ;沿程压力损失、局部压力损失3、液体的流态分为和 ,判别流态的准则是 ;层流、紊流、雷诺数4、我国采用的相对粘度是 ,它是用测量的;恩氏粘度、恩氏粘度计5、在液压系统中,由于某些原因使液体压力突然急剧上升,形成很高的压力峰值,这种现象称为 ;液压冲击6、齿轮泵存在径向力不平衡,减小它的措施为 ;缩小压力油出口7、单作用叶片泵的特点是改变就可以改变输油量,改变就可以改变输油方向;偏心距e、偏心方向8、径向柱塞泵的配流方式为 ,其装置名称为；叶片泵的配流方式为 ,其装置名称为 ;径向配流、配流轴、端面配流、配流盘9、V型密封圈由形状不同的环环和环组成;支承环、密封环、压环10、滑阀式换向阀的外圆柱面常开若干个环形槽,其作用是和 ;均压、密封11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是 ;压力继电器12、根据液压泵与执行元件的组合方式不同,容积调速回路有四种形式,即容积调速回路容积调速回路、容积调速回路、容积调速回路;变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达13、液体的粘性是由分子间的相互运动而产生的一种引起的,其大小可用粘度来度量;温度越高,液体的粘度越；液体所受的压力越大,其粘度越 ;内摩擦力,小,大14、绝对压力等于大气压力 ,真空度等于大气压力 ;+相对压力,－绝对压力15、液体的流态分为和两种,判断两种流态的准则是 ;层流,紊流,雷诺数16、液压泵将转换成 ,为系统提供；液压马达将转换成 ,输出和 ;机械能,液压能,压力油；液压能,机械能,转矩,转速17、在实际工作中,泵的q实 q理,马达的q实 q理,是由引起的,缩小q实、q理二者之差的主要措施为 ;＜,＞,泄漏,提高加工精度、改善密封＝18、齿轮泵困油现象的产生原因是 ,会造成 ,解决的办法是 ;齿轮重合度ε≥1,振动和噪音,在泵盖上加工卸荷槽19、双作用叶片泵通常作量泵使用,单作用叶片泵通常作量泵使用;定,变20、轴向柱塞泵改变的倾角可改变和 ;斜盘,排量,流量21、单杆液压缸可采用连接,使其活塞缸伸出速度提高;差动22、在先导式溢流阀中,先导阀的作用是 ,主阀的作用是 ;调压、溢流23、液压传动的工作原理是定律;即密封容积中的液体既可以传递 ,又可以传递 ;帕斯卡、力、运动24、过滤器可安装在液压系统的管路上、管路上和管路上等;吸油、压力油、回油25、液体的流态分为和 ,判别流态的准则是 ;层流、紊流、雷诺数26、我国采用的相对粘度是 ,它是用测量的;恩氏粘度、恩氏粘度计27、容积调速是利用改变变量泵或变量马达的来调节执行元件运动速度的;排量28、齿轮泵存在径向力不平衡,减小它的措施为 ;缩小压力油出口29、双作用叶片泵也称量泵,单作用叶片泵也称量泵;定、变30、在定量泵供油的系统中,用流量控制阀实现对执行元件的速度调节;这种回路称为 ;节流调速回路31、V型密封圈由形状不同的环、环和环组成;支承环、密封环、压环32、滑阀式换向阀的外圆柱面常开若干个环形槽,其作用是和 ;均压、密封33、当油液压力达到预定值时便发出电信号的液－电信号转换元件是 ;压力继电器34、溢流阀在液压系统中起调压溢流作用,当溢流阀进口压力低于调整压力时,阀口是的,溢流量为 ,当溢流阀进口压力等于调整压力时,溢流阀阀口是 ,溢流阀开始 ;关闭、0、开启、溢流35、液压泵按其输出液流的方向可分为向泵和向泵;液压泵的卸荷有卸荷和卸荷两种方式;单、双、压力、流量36、液体的流动状态由来判断,流态分为和 ;雷诺数、层流、紊流37、液压油机械油的牌号是用表示的;N32表示 ;运动粘度、40℃时油液的运动粘度为32cst厘斯38、在液压流动中,因某处的压力低于空气分离压而产生大量气泡的现象,称为 ;气穴现象39、液压系统若能正常工作必须由、、、和工作介质组成;动力元件、执行元件、调节控制元件、辅助元件40、活塞缸按其结构不同可分为和两种,其固定方式有固定和固定两种;双杆式、单杆式、缸体、活塞杆41、液压控制阀按其用途可分为、和三大类,分别调节、控制液压系统中液流的、和 ;压力控制阀、流量控制阀、方向控制阀、压力、流量、方向42、节流调速回路按节流阀的位置不同可分为节流调速、节流调速和节流调速回路三种;进油路、回油路、旁油路43、容积节流调速是采用供油,节流阀调速阀调速, 的流量去适应的流量;变量泵、变量泵、节流阀调速阀44、液压传动系统由、、、和五部分组成;动力元件、执行元件、控制调节元件、辅助元件、传动介质或液压油45、液压系统中的能量损失表现为压力损失,压力损失可分为两类,一种是损失,一种是损失;远程压力损失、局部压力损失46、外啮合齿轮泵的、、是影响齿轮泵性能和寿命的三大问题;困油现象、径向不平衡力、泄漏47、调速阀是由与串联而成的组合阀;定差减压阀、节流阀48、径向柱塞泵改变排量的途径是 ,轴向柱塞泵改变排量的途径是 ;改变定子和转子间的偏心距、改变斜盘的倾角49、根据液流连续性原理,同一管道中各个截面的平均流速与过流断面面积成反比,管子细的地方流速 ,管子粗的地方流速 ;大、小50、节流调速回路根据流量控制阀在回路中的位置不同,分为、和三种回路;进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路51、常利用三位四通阀的O型中位机能具有功能;锁紧52、液体在外力作用下流动时,液体分子间的内聚力阻碍分子间的相对运动而产生一种内摩擦力叫 ,其大小可用来衡量;粘性、粘度53、外啮合齿轮泵消除困油现象的方法是 ,为减小径向不平衡力齿轮泵的口小于口;在端盖上铣两条卸荷槽、压油、吸油54、先导式溢流阀由和两部分组成;先导阀、主阀55、理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有、和三种形式的能量,在任意截面上这三种能量都可以 ,但总和为一定值;比压能、比位能、比动能、相互转化56、调速阀由和串接组合而成;定差减压阀、节流阀57、调速回路有、和三种形式;节流调速回路、容积调速回路、容积节流调速回路58、造成液体在间隙中流动的原因有两个,一种是 ,一种是 ;压差流动、剪切流动59、液压控制阀是液压系统中控制油液、及流动方向的元件;压力、流量60、液压传动是以为工作介质,依靠液体的来实现运动和动力传递的一种传动方式;液体、压力能61、液体流动时分子间的要阻止分子而产生的一种 ,这种现象叫液体的粘性;内聚力、相对运动、内摩擦力62、理想液体作定常流动时,液流中任意截面处流体的由、与比位能组成,三者之间可以互相 ,但为一定值;总比能、比压能、比动能、转化、总和63、变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的;倾角64、液压系统的压力大小取决于的大小,执行元件的运动速度取决于的大小;负载、流量65、常用的液压泵有 , 和三大类;液压泵的总效率等于和的乘积;齿轮泵、叶片泵、柱塞泵、容积效率、机械效率66、双作用式叶片泵的转子每转一转,吸油、压油各次,单作用式叶片泵的转子每转一转,吸油、压油各次;2次、1次67、液压阀按其用途不同分为控制阀、控制阀和控制阀;压力、流量、方向68、比例阀可以通过改变输入电信号的方法对压力、流量进行控制;连续69、液压基本回路就是能够完成某种特定控制功能的和管件的组成;液压元件70、液压系统的压力取决于的大小;负载71、为减小困油现象的危害,常在齿轮泵啮合部位侧面的泵盖上开 ;卸荷槽72、滑环式组合密封圈由和组成;滑环、O形密封圈三、选择题1、将发动机输入的机械能转换为液体的压力能的液压元件是 ;A、液压泵B、液压马达C、液压缸D、控制阀A2、顺序阀是控制阀;A、流量B、压力C、方向B3、当温度升高时,油液的粘度 ;A、下降B、增加C、没有变化A4、单作用式叶片泵的转子每转一转,吸油、压油各次;A、1B、2C、3D、4A5、变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的;A、角度B、方向C、A 和B都不是A6、液压泵的理论流量实际流量;A、大于B、小于C、相等A7、中位机能是型的换向阀在中位时可实现系统卸荷;A、MB、PC、OD、YA8、减压阀控制的是处的压力;A、进油口B、出油口C、A 和B都不是B9、在液体流动中,因某点处的压力低于空气分离压而产生大量气泡的现象,称为 ;A、层流B、液压冲击C、空穴现象D、紊流C10、当系统的流量增大时,油缸的运动速度就 ;A、变快B、变慢C、没有变化A11、公称压力为6.3MPa的液压泵,其出口接油箱;则液压泵的工作压力为 ;A、6.3MPaB、0C、6.2MpaB12、当工作行程较长时．采用缸较合适;A、单活塞扦B、双活塞杆C、柱塞C13、单杆活塞缸的活塞杆在收回时 ;A、受压力B、受拉力C、不受力A14、在泵一缸回油节流调速回路中,三位四通换向阀处于不同位置时,可使液压缸实现快进—工进—端点停留—快退的动作循环;试分析：在工况下,缸输出功率最小;A、快进B、工进C、端点停留D、快退C15、在液压系统中, 可作背压阀;A、溢流阀B、减压阀C、液控顺序阀A16、节流阀的节流口应尽量做成式;A、薄壁孔B、短孔C、细长孔A17、要实现快速运动可采用回路;A、差动连接B、调速阀调速C、大流量泵供油A18、在液压系统图中,与三位阀连接的油路一般应画在换向阀符号的位置上;A、左格B、右格C、中格C19、大流量的系统中,主换向阀应采用换向阀;A、电磁B、电液C、手动B20、为使减压回路可靠地工作,其最高调整压力应系统压力;A、大于B、小于C、等于B21、系统中采用了内控外泄顺序阀,顺序阀的调定压力为P X阀口全开时损失不计,其出口负载压力为P L;当P L＞P X时,顺序阀进、出口压力P1和P2之间的关系为 ;A、P1=P X,P2=P L P1≠P2B、P1=P2=P LC、P1上升至系统溢流阀调定压力P1=P y,P2=P LD、P1=P2=P XB22、顺序阀在系统中作背压阀时,应选用型;A、内控内泄式B、内控外泄式C、外控内泄式D、外控外泄式A23、流经固定平行平板缝隙的流量与缝隙值的成正比;A、一次方B、1/2次方C、二次方D、三次方A24、没有泄漏的情况下,泵在单位时间内所输出的油液体积称为 ;A、实际流量B、公称流量C、理论流量C25、常用的电磁换向阀用于控制油液的 ;A、流量B、压力C、方向C26、在回油路节流调速回路中当F增大时,P1是 ;A、增大B、减小C、不变A27、液压缸运动速度的大小取决于 ;A、流量B、压力C、流量和压力A28、下面哪一种状态是层流A、Re﹤Re临界B、Re= Re临界C、Re﹥Re临界A29、双作用叶片泵的叶片倾角应顺着转子的回转方向 ;A、后倾B、前倾C、后倾和前倾都可B30、常用的电磁换向阀是控制油液的 ;A、流量B、方向C、流量和方向B31、当绝对压力小于大气压时,大气压力减绝对压力是 ;A、相对压力B、真空度C、表压力B32、有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口,泵的出口压力为A、5MPaB、10 MpaC、15 MPaD、20 MPaA33、当限压式变量泵p工作压力＞p拐点压力时,随着负载压力上升,泵的输出流量A、增加B、呈线性规律衰减C、呈双曲线规律衰减D、基本不变B34、液压传动中的工作压力取决于 ;A、外负载B、流量C、速度A35、能形成差动连接的液压缸是 ;A、单杆液压缸B、双杆液压缸C、柱塞式液压缸A36、目前双作用叶片泵定子内表面常用的过渡曲线为 ;A、等加速等减速曲线B、阿基米德螺旋线C、渐开线A37、液压泵将 ;A、液压能转换成机械能B、电能转换为液压能C、机械能转换成液压能C38、减压阀工作时保持 ;A、进口压力不变B、出口压力不变C、进出口压力都不变B39、利用三位四通换向阀哪种形式的中位机能可以使系统卸荷 ;A、O型B、M型C、P型B40、节流阀是控制油液的A、流量B、方向C、方向A41、某一系统的压力大于大气压力,则其绝对压力为A、大气压力加相对压力B、大气压力加真空度C、大气压力减真空度A42、外反馈限压式变量叶片泵q—p特性曲线中,改变曲线A—B段的上下平移的方法A、改变工作压力B、调节流量调节螺钉C、调节弹簧预压缩量D、更换刚度不同的弹簧B43、内控顺序阀的控制方式和泄油方式A、内部控制,内部泄油B、内部控制,外部泄油C、外部控制,外部泄油D、外部控制,内部泄油B44、在减压回路中,减压阀调定压力为Pj,溢压阀调定压力为Py,主油路暂不工作,二次回路的负载压力为PL;若Py＞Pj＞PL,减压阀阀口状态为 ;A、阀口处于小开口的减压工作状态B、阀口处于完全关闭状态,不允许油流通过阀口C、阀口处于基本关闭状态,但仍允许少量的油流通过阀口流至先导阀D、阀口处于全开启状态,减压阀不起减压作用D45、下面哪一种状态是紊流A、Re﹤Re临界B、Re= Re临界C、Re﹥Re临界C46、液压马达是将的液压元件;A、液压能转换成机械能B、电能转换为液压能C、机械能转换成液压能A47、定量泵节流调速系统中溢流阀的作用为A、溢流稳压B、背压C、安全保护A48、减压阀的进口压力为40×105Pa,调定压力为60×105Pa,减压阀的出口压力为 ;A、40×105PaB、60×105PaC、100×105PaD、140×105PaA49、齿轮泵存在径向压力不平衡现象;要减少径向压力不平衡力的影响,目前应用广泛的解决办法有 ;A、减小工作压力B、缩小压油口C、扩大泵体内腔高压区径向间隙D、使用滚针轴承BC50、CB-B型齿轮泵中,泄漏途径有三条,其中对容积效率的影响最大;A、轴向间隙B、径向间隙C、啮合处间隙A51、液压缸的运动速度取决于 ;A、压力和流量B、流量C、压力B52、差动液压缸,若使其往返速度相等,则活塞面积应为活塞杆面积的 ;A、l倍B、2倍C、2倍C53、双作用杆活塞液压缸,当活塞杆固定时,运动所占的运动空间为缸筒有效行程的倍数 ;A、1倍B、2倍C、3倍B54、在用节流阀的旁油路节流调速回路中,其液压缸速度 ;A、随负载增大而增加B、随负载减少而增加C、不受负载的影响B55、将液体的压力能转换为旋转运动机械能的液压执行元件是 ;A、液压泵B、液压马达C、液压缸D、控制阀B56、压力继电器是控制阀;A、流量B、压力C、方向B57、当温度下降时,油液的粘度 ;A、下降B、增加C、没有变化B58、在节流调速回路中,哪种调速回路的效率高A、进油节流调速回路B、回油节流调速回路C、旁路节流调速回路D、进油—回油节流调速回路C59、国际标准ISO对油液的粘度等级VG进行划分,是按这种油液40℃时什么粘度的平均值进行划分的：A、动力粘度B、运动粘度C、赛式粘度D、恩式粘度B60、提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏,引起齿轮油泵轴向泄漏的主要原因是A、齿轮啮合线处的间隙B、泵体内壁孔与齿顶圆之间的间隙C、传动轴与轴承之间的间隙D、齿轮两侧面与端盖之间的间隙D61、在负载较大,并有快速和慢速运动行程要求的机械设备液压系统中,可使用以下哪种液压泵A、齿轮泵B、螺杆泵C、限压式变量叶片泵D、轴向柱塞泵C62、负载大,功率大的机械设备上的液压系统可使用 ;A、齿轮泵B、叶片泵C、柱塞泵D、螺杆泵C63、顺序阀作卸荷阀时的控制方式和泄油方式： ;A、内部控制,外部回油B、外部控制,外部回油C、外部控制,内部回油D、内部控制,内部回油C64、当系统的流量减小时,油缸的运动速度就 ;A、变快B、变慢C、没有变化B65、为了消除齿轮泵困油现象造成的危害,通常采用的措施是： ;A、增大齿轮两侧面与两端面之间的轴向间隙B、在两端泵端盖上开卸荷槽C、增大齿轮啮合线处的间隙D、使齿轮啮合处的重叠系数小于1B66、一单杆活塞式液压缸差动连接时,要使V3=V2,则活塞与螺杆直径之比应为 ;A、1B、2C、3D、2B67、液压泵输出油液的多少,主要取决于：A、额定压力B、负载C、密封工作腔容积大小变化D、电机功率C68、影响液压泵容积效率下降的主要原因 ;A、工作压力B、内摩擦力C、工作腔容积变化量D、内泄漏D69、双作用多级伸缩式液压缸,外伸时推力和速度的逐级变化,结果是：A、推力和速度都增大B、推力和速度都减小C、推力增大,速度减小D、推力减小,速度增大D70、要求液压缸在中位卸荷,换向平稳,三位换向阀中位机能应该用 ;A、K型B、M型C、H型D、Y型C四、简答题１、画出液控单向阀的图形符号；并根据图形符号简要说明其工作原理;答：12a当压力油从油口P1进入,克服弹簧力,推开单向阀阀芯,压力油从油口P2流出；b当压力油需从油口P2进入,从油口P1流出时,控制油口K须通入压力油,将单向阀阀芯打开;2、比较节流阀和调速阀的主要异同点;答：1结构方面：调速阀是由定差减压阀和节流阀组合而成,节流阀中没有定差减压阀;2性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度;b不同点：当节流阀的开口调定后,负载的变化对其流量稳定性的影响较大;而调速阀,当其中节流阀的开口调定后,调速阀中的定差减压阀则自动补偿负载变化的影响,使节流阀前后的压差基本为一定值,基本消除了负载变化对流量的影响;3、低压齿轮泵泄漏的途径有哪几条中高压齿轮泵常采用什么措施来提高工作压力的答：1低压齿轮泵泄漏有三条途径：一是齿轮端面与前后端盖间的端面间隙,二是齿顶与泵体内壁间的径向间隙,三是两轮齿啮合处的啮合线的缝隙;2中高压齿轮泵常采用端面间隙能自动补偿的结构,如：浮动轴套结构,浮动或弹性侧板结构等;4、何谓液压传动其基本工作原理是怎样的答：1液压传动是以液体为工作介质,利用液体的压力能来实现运动和力的传递的一种传动方式;2液压传动的基本原理为帕斯卡原理,在密闭的容器内液体依靠密封容积的变化传递运动,依靠液体的静压力传递动力;5、现有两个压力阀,由于铭牌脱落,分不清哪个是溢流阀,哪个是减压阀,又不希望把阀拆开,如何根据其特点作出正确判断答：从外观上看溢流阀有进油口、出油口和控制油口,减压阀不但有进油口、出油口和控制油口,还多一个外泄油口;从而进行判断;6、容积节流调速回路的优点是什么试与节流调速回路、容积调速回路比较说明;答：节流调速回路具有低速稳定性好,而回路效率低的特点；容积调速回路具有低速稳定性较差,而回路效率高的特点；容积节流调速回路的优点是具有低速稳定性好,而回路效率介于前二者之间,即回路效率较高的特点;7、液压系统中,当工件部件停止运动后,使泵卸荷有什么好处试画出一种典型的卸荷回路; 答：液压系统中,当工件部件停止运动后,使泵卸荷可减少系统的功率损失,降低系统油液的发热,改善系统性能;卸荷回路略;8、先导式溢流阀原理如图所示,回答下列问题：1先导式溢流阀原理由哪两部分组成2何处为调压部分3阻尼孔的作用是什么4主阀弹簧为什么可较软解：1先导阀、主阀;2先导阀;3制造压力差;4只需克服主阀上下压力差作用在主阀上的力,不需太硬;9、容积式液压泵的共同工作原理是什么答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔；⑵密封容积交替变化；⑶吸、压油腔隔开;10、溢流阀的主要作用有哪些答：调压溢流,安全保护,使泵卸荷,远程调压,形成背压,多级调压;11、液压系统中,当执行元件停止运动后,使泵卸荷有什么好处答：在液压泵驱动电机不频繁启停的情况下,使液压泵在功率损失接近零的情况下运转,以减少功率损耗,降低系统发热,延长泵和电机的使用寿命;12、液压传动系统主要有那几部分组成答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油;13、容积式液压泵完成吸油和压油必须具备哪三个条件答：形成密闭容腔,密闭容积变化,吸、压油腔隔开;14、液体的静压力的特性是什么答：1液体静压力垂直于其承受压力的作用面,其方向永远沿着作用面的内法线方向;2静止液体内任意点处所受到的静压力在各个方向上都相等;15、试述进油路节流调速回路与回油路节流调速回路的不同之处;答：1回油路节流调速中进油路无阻力,而回油路有阻力,导致活塞突然向前运动,产生冲击；而进油路节流调速回路中,进油路的节流阀对进入液压缸的液体产生阻力,可减缓冲击;2回油路节流调速,可承受一定的负值载荷;16、使用顺序阀应注意哪些问题答：1由于执行元件的启动压力在调定压力以下,系统中压力控制阀又具有压力超调特性,因此控制顺序动作的顺序阀的调定压力不能太低,否则会出现误动作;2顺序阀作为卸荷阀使用时,应注意它对执行元件工作压力的影响;由于卸荷阀也可以调整压力,旋紧调整螺钉,压紧弹簧,使卸荷的调定压力升高；旋松调整螺钉,放松弹簧,使卸荷的调定压力降低,这就使系统工作压力产生了差别,应充分注意;3 顺序阀作为平衡阀使用时,要求它必须具有高度的密封性能,不能产生内部泄漏,使它能长时间保持液压缸所在位置,不因自重而下滑;17、什么叫做差动液压缸差动液压缸在实际应用中有什么优点答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔,使活塞运动速度提高;差动液压缸在实际应用中可以实现差动快速运动,提高速度和效率;18、什么是泵的排量、流量什么是泵的容积效率、机械效率答：1泵的排量：液压泵每转一周,由其密封几何尺寸变化计算而得的排出液体的体积;2泵的流量：单位时间内所排出的液体体积;3泵的容积效率：泵的实际输出流量与理论流量的比值;4机械效率：泵的理论转矩与实际转矩的比值;19、什么是三位滑阀的中位机能研究它有何用处答：1对于三位阀,阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能;2研究它可以考虑：系统的保压、卸荷,液压缸的浮动,启动平稳性,换向精度与平稳性;20、画出直动式溢流阀的图形符号；并说明溢流阀有哪几种用法答：12调压溢流,安全保护,使泵卸荷,远程调压,背压阀;21、液压缸为什么要密封哪些部位需要密封常见的密封圈有哪几种答：1不密封会引起内泄漏和外泄漏,容积效率低,泄漏严重时,系统压力上不去,无法工作,并且外泄漏会污染环境;2密封部位：活塞与缸筒,缸筒与端盖,活塞与活塞杆,活塞杆与端盖或导向套等;3常见的密封圈有O型,Y型,V型和滑环组合式等;22、液压泵完成吸油和压油必须具备什么条件答：1具有密闭容积；2密闭容积交替变化；3吸油腔和压油腔在任何时候都不能相通;23、什么是容积式液压泵它的实际工作压力大小取决于什么答：1液压系统中所使用的各种液压泵,其工作原理都是依靠液压泵密封工作容积的大小交替变化来实现吸油和压油的,所以称为容积式液压泵;2液压泵的实际工作压力其大小取决于负载;24、O型密封圈在使用过程中,为什么会出现翻转、扭曲现象可采取哪些措施加以解决答：1当被封闭的介质工作压力较高时,O型密封圈会因产生弹性变形而被挤进密封耦合面间的缝隙,引起O型密封圈翻转、扭曲而被损坏;2为避免这种情况的产生,当动密封压力P≥7Mpa时或静密封压力P≥32Mpa时,应在O型密封圈低压侧安装挡圈,如为双向交替工作压力,则应在O型密封圈的两侧各安装一挡圈;25、分别说明普通单向阀和液控单向阀的作用它们有哪些实际用途答：普通单向阀1普通单向阀的作用是使油液只能沿着一个方向流动,不允许反向倒流;2它的用途是：安装在泵的出口,可防止系统压力冲击对泵的影响,另外,泵不工作时,可防止系统油液经泵倒流回油箱,单向阀还可用来分隔油路,防止干扰;单向阀与其他阀组合便可组成复合阀;单向阀与其他阀可组成液控复合阀3对于普通液控单向阀,当控制口无控制压力时,其作用与普通单向阀一样；当控制口有控制压力时,通油口接通,油液便可在两个方向自由流动;4它的主要用途是：可对液压缸进行锁闭；作立式液压缸的支承阀；起保压作用;26、试举例绘图说明溢流阀在系统中的不同用处：。
请同学及时保存作业,如您在20分钟内不作操作,系统将自动退出。

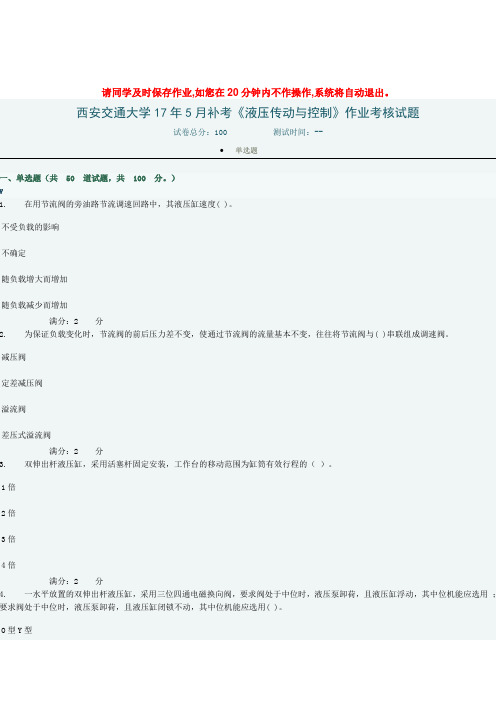

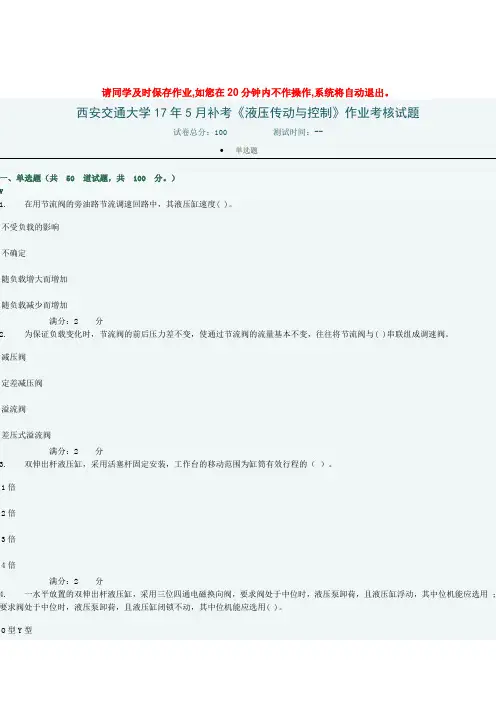

西安交通大学17年5月补考《液压传动与控制》作业考核试题试卷总分：100 测试时间：--单选题一、单选题（共50 道试题，共100 分。
）V1. 在用节流阀的旁油路节流调速回路中，其液压缸速度( )。
不受负载的影响不确定随负载增大而增加随负载减少而增加满分：2 分2. 为保证负载变化时，节流阀的前后压力差不变，使通过节流阀的流量基本不变，往往将节流阀与( )串联组成调速阀。
减压阀定差减压阀溢流阀差压式溢流阀满分：2 分3. 双伸出杆液压缸，采用活塞杆固定安装，工作台的移动范围为缸筒有效行程的（）。
1倍2倍3倍4倍满分：2 分4. 一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用( )。
O型Y型M型H型Y型H型H型M型满分：2 分5. （）在常态状态时，阀口是常闭的，进、出油口不通。
单向阀减压阀溢流阀顺序阀截止阀满分：2 分6. 调速阀可以实现( )。
执行部件速度的调节执行部件的运行速度不因负载而变化调速阀中的节流阀两端压差保持恒定以上都正确满分：2 分7. （）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
定量变量单作用双作用满分：2 分8. 已知单活塞杆液压缸的活塞直径D为活塞杆直径d的两倍，差动连接的快进速度等于非差动连接前进速度的( ) 1倍2倍3倍4倍满分：2 分9. 在负载较大，并有快速和限速运动行程要求的机械设备液压系统中可使用以下哪种液压泵？齿轮泵螺杆泵限压式变量叶片泵轴向柱塞泵满分：2 分10. 在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为( )层流紊流液压冲击气穴现象满分：2 分11. 在定量泵－变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小，若不考虑泄漏的影响，试判断马达转速（）增大减小基本不变无法判断满分：2 分12. 有两个调整压力分别为5MPA.和10MPA.内控外泄式顺序阀串联在液泵的出口，泵的出口压力为( )5MPA.10MpA.15MPA.20MpA.满分：2 分13. 公称压力为6.3MPA.的液压泵，其出口接油箱，则液压泵的工作压力为( )。
公称压力工作压力设计压力液压系统的公称压力：工作态下的稳定平均压力。
液压系统的压力并不是恒定的，即使不工作时压力也是脉动变化的。
所以提出一个公称压力来代表使用的压力。
管材的公称压力、工作压力、设计压力：公称压力是指管材20℃时输水的工作压力。
若水温在25℃-45℃之间应按不同的温度下降系数，修正工作压力。
工作压力是指给水管道正常工作状态下作用在管内壁的最大持续运行压力，不包括水的波动压力。
设计压力是指给水管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
三者的关系：公称压力≥工作压力设计压力=1.5×工作压力工作压力由管网水力计算而得出安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。
安全阀是按公称压力标准毓进行设计制造的。
开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。
排放压力：阀瓣达到规定开启高度时进口侧的压力。
回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。
回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。
启闭压差：开启压力和回座压力之差。
对锅炉锅筒和过热器的安全阀的开启压力规定如下：（1）额定蒸汽压力小于1．27MPa时，开启压力分别为工作压力+0.02MPa和工作压力+0.04MPa；（2）额定蒸汽压力大于 1.27MPa，但小于 3.82MPa时，开启压力分别为1.04倍的工作压力和1.06倍的工作压力；（3）额定蒸汽压力大于 3.82MPa时，开启压力分别为1.05借工作压力和1.08倍工作压力。
省煤器安全阀的开启压力为省煤器工作压力的1.5倍。
压力容器安全阀的开启压力不得超过压力容器的设计压力。
1．通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比A 前者大B 后者大C 一样大D 前面三项都有可能2．解决齿轮泵困油现象的最常用方法是：BA 减少转速B 开卸荷槽C 加大吸油口D 降低气体温度3．CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。
AA 齿轮端面间隙B 齿顶间隙C 齿顶间隙D A+B+C4．斜盘式轴向柱塞泵改变流量是靠改变______。
DA 转速B 油缸体摆角C 浮动环偏心距D 斜盘倾角5．液压马达的总效率通常等于：AA 容积效率×机械效率B 容积效率×水力效率C 水力效率×机械效率D容积效率×机械效率×水力效率6．能实现差动连接的油缸是：BA 双活塞杆液压缸B 单活塞杆液压缸C 柱塞式液压缸D A+B+C7．选择过滤器应主要根据____来选择。
AA 通油能力B 外形尺寸C 滤芯的材料D 滤芯的结构尺寸8．M型三位四通换向阀的中位机能是____。
AA 压力油口卸荷，两个工作油口锁闭B 压力油口卸荷，两个工作油口卸荷C 所有油口都锁闭D 所有油口都卸荷9．在液压系统中，_______可作背压阀。
AA 溢流阀B 减压阀C 液控顺序阀D 调速阀10．低压系统作安全阀的溢流阀，一般选择____结构。
CA 差动式B 先导式C 直动式D 锥阀式11．节流阀的节流阀应尽量做成____式A。
A 薄壁孔B 短孔C 细长孔D A＋C12．液压系统的油箱内隔板____。
CA 应高出油面B 约为油面高度的1/2C约为油面高度的3/4D 可以不设13．液压系统中冷却器一般安装在：BA 油泵出口管路上B 回油管路上C 补油管路上D 无特殊要求14．下列基本回路中，不属于容积调速回路的是____。
BA 变量泵和定量马达调速回路B定量泵和定量马达调速回路C 定量泵和变量马达调速回路D 变量泵和变量马达调速回路15．如右图所示，各溢流阀的调整压力p1=5Mpa， p2=3Mpa，p3=2Mpa。

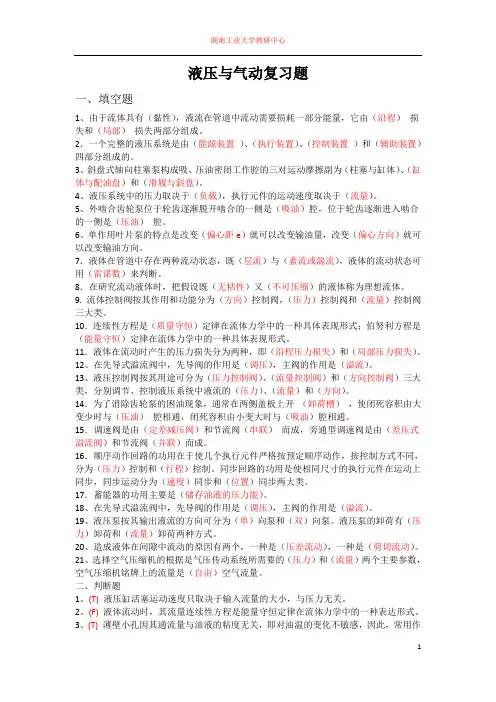

液压与气动复习题一、填空题1、由于流体具有（黏性），液流在管道中流动需要损耗一部分能量，它由（沿程）损失和（局部）损失两部分组成。
2．一个完整的液压系统是由（能源装置）、（执行装置）、（控制装置）和（辅助装置）四部分组成的。
3、斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）和（滑履与斜盘）。
4、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
5、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。
6、单作用叶片泵的特点是改变（偏心距e）就可以改变输油量，改变（偏心方向）就可以改变输油方向。
7．液体在管道中存在两种流动状态，既（层流）与（紊流或湍流），液体的流动状态可用（雷诺数）来判断。
8．在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
9. 流体控制阀按其作用和功能分为（方向）控制阀，（压力）控制阀和（流量）控制阀三大类。
10．连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。
11．液体在流动时产生的压力损失分为两种，即（沿程压力损失）和（局部压力损失）。
12、在先导式溢流阀中，先导阀的作用是（调压），主阀的作用是（溢流）。
13、液压控制阀按其用途可分为（压力控制阀）、（流量控制阀）和（方向控制阀）三大类，分别调节、控制液压系统中液流的（压力）、（流量）和（方向）。
14．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸油）腔相通。
15．调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调速阀是由（差压式溢流阀）和节流阀（并联）而成。
16．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（压力）控制和（行程）控制。
四柱液压机说明书1、主液压泵（恒功率输出液压泵），2、齿轮泵，3、电机，4、滤油器，5、7、8、22、25、溢流阀，6、18、24、电磁换向阀，9、21、电液压换向阀，10、压力继电器，11、单向阀，12、电接触压力表，13、19、液控单向阀，14、液动换向阀，15、顺序阀，16上液压缸，17、顺序阀，20、下液压缸，23节流器，26、行程开关四柱万能液压机的启动：电磁铁全断电，主泵卸荷。
主泵（恒功率输出）→电液换向阀9的M型中位→电液换向阀21的K型中位→T四柱万能液压机的启动：电磁铁全断电，主泵卸荷。
主泵（恒功率输出）→电液换向阀9的M型中位→电液换向阀21的K型中位→T 液压缸16活塞快速下行：2YA、5YA通电，电液换向阀9右位工作，道通控制油路经电磁换向阀18，打开液控单向阀19，接通液压缸16下腔与液控单向阀19的通道。
进油路：主泵（恒功率输出）→电液换向阀9→单向阀11→液压缸16上腔回油路：液压缸16下腔→电液换向阀9→电液换向阀21的K型中位→T液压缸活塞依靠重力快速下行：大气压油→吸入阀13→液压缸16上腔的负压空腔液压缸16活塞接触工件，开始慢速下行（增压下行）：液压缸活塞碰行程开关2XK使5YA断电，切断液压缸16下腔经液控单向阀19快速回油通路，上腔压力升高，同时切断（大气压油→吸入阀13→上液压缸16上腔）吸油路。
进油路：主泵（恒功率输出）→电液换向阀9→单向阀11→液压缸16上腔回油路：液压缸16下腔→顺序阀17→电液换向阀9→电液换向阀21的K型中位→T四柱液压机的启动保压：液压缸16上腔压力升高达到预调压力，电接触压力表12发出信息，2YA断电，液压缸16进口油路切断，(单向阀11和吸入阀13的高密封性能确保液压缸16活塞对工件保压，利用液压缸16上腔压力很高，推动液动换向阀14下移，打开外控顺序阀15，防止控制油路使吸入阀1误动而造成液压缸16上腔卸荷)当液压缸16上腔压力降低到低于电接触压力表12调定压力，电接触压力表12又会使2YA通电，动力系统又会再次向液压缸16上腔供应压力油……。
液压系统设计计算有的液压系统简单，有的液压系统复杂。
这是由负载的工艺要求决定的。
我们在这里介绍的液压系统是简单的开关型液压系统，也即普通液压系统，不是伺服或者电液比例液压系统。
关于伺服或者电液比例液压系统，我们以后再研究。
我公司原有一台工程油缸试验台，采用的是高低压泵合流。
额定流量为100升，系统额定最高压力为31.5MPa。
为了突出重点，便于叙述，适当做了一些简化。
一液压基本回路一个实用的液压系统原理图都是由液压基本回路组成的。
液压基本回路可以在机械设计手册，或者其他液压设计资料中查到。
1 液压基本回路的分类设计资料中介绍的液压基本回路分类很详细。
但总括起来无非是，泵-电机组，压力控制回路，流量控制回路，方向控制回路和执行机构。
参看图1油缸试验台液压原理图。
在图1中，电机M1 Y112M-4和斜盘柱塞泵10YCY14-1B，电机Y160M-4和叶片泵YB1-80，组成泵-电机组，为系统提供动力；先导卸荷阀③,安全溢流阀④，电磁溢流阀⑤，组成压力控制回路；电液换向阀⑥和先导式液控单向阀⑦，组成方向控制回路。
一般说来，流量控制往往会伴随着压力的损失。
例如，在薄壁节流小孔中，流量d Q C A = （1） 此公式的使用条件为0.5l d≤。
式中Q —经过薄壁小孔的流量，3/m s ；d C —薄壁小孔流量系数，对于紊流，0.600.61d C = ； 0A —孔口面积，2m ； ρ—流体的密度，3/kg m ； p ∆—压力差，12p p p ∆=−，Pa ；d —小孔的直径，m ； l —小孔的长度，m 。
这种压力能损失往往转化为热能，使液压系统升温。
在理论上，变量泵不会因为流量或压力的变量产生能量损失。
2 液压基本回路的联结液压基本回路，特别是液压元件，在液压原理图中的联结，要么是并联，要么是串联。
二 液压系统原理图1 液压系统原理图应该包括的的基本内容一个符合要求的液压原理图除了表示系统外，还应该包括两个基本内容：液压元件明细表和电磁铁动作顺序表。
管道的公称压力、工作压力、设计压力、试验压力一、管道的公称压力、工作压力、设计压力、试验压力的区别（1）什么是公称压力PN（MPa）？制品在基准温度下的耐压强度称为公称压力，用符号PN表示，PN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。
它由字母PN和后跟无因次的数字组成，如公称压力为1.0MPa，记为PN10。
由于制品的材料不同，其基准温度也不同，铸铁和铜的基准温度为120℃，钢的基准温度为200℃，合金钢的基准温度为250℃。
塑料制品的基准温度为20℃，制品在基准温度下的耐压强度接近常温时的耐压强度，故公称压力也接近常温下材料的耐压强度。
管道元件的公称压力见表1。
表1管道元件的PN（公称压力）（2）工作压力是指为了管道系统的运行安全，根据管道输送介质的各级最高工作温度所规定的最大压力。
工作压力一般用Pt表示。
管子和管路附件在正常运行条件下所承受的压力用符号p表示，这个运行条件必须是指某一操作温度，因而说明某制品的工作压力应注明其工作温度，通常是在p的下角附加数字，该数字是最高工作温度除10所得的整数值，如介质的最高工作温度为300℃，工作压力为10MPa，则记为p3010MPa。
（3）设计压力设计压力是指设定的压力容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不得低于工作压力。
一般情况下，设计计算时选定的系统承受的最高压力作为设计压力。
设计压力一般用Pe 表示。
（4）试验压力管道与管路附件在出厂前，必须进行压力试验，检查其强度和密封性，对制品进行强度试验的压力称为强度试验压力，用符号Ps表示，如试验压力为4MPa，记为Ps4MPa。
从安全角度考虑，试验压力必须大于公称压力。
制品的公称压力按照它的定义是指基准温度下的耐压强度，但在很多情况下，制品并非在基准温度下工作，随着温度的变化，制品的耐压强度也跟着发生变化，所以隶属于某一公称压力的制品，究竟能承受多大的工作压力，要由介质的工作温度决定，因此就需要知道制品在不同的工作温度下公称压力和工作压力的关系。

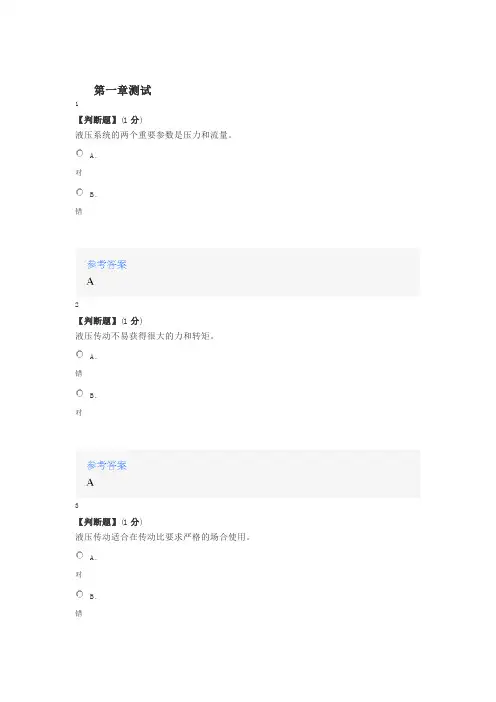

第一章测试1【判断题】(1分)液压系统的两个重要参数是压力和流量。
A.对B.错2【判断题】(1分)液压传动不易获得很大的力和转矩。
A.错B.对3【判断题】(1分)液压传动适合在传动比要求严格的场合使用。
A.对B.错4【判断题】(1分)液压传动适合远距离传动。
A.对B.错5【判断题】(1分)液压系统故障诊断方便、容易。
A.对B.错6【判断题】(1分)液压传动装置本质上是一种能量转换装置。
A.对B.错7【判断题】(1分)油液的粘温特性显示，油液的粘度与温度无关。
A.错B.对8【判断题】(1分)粘性是油液流动时，内部产生摩擦力的性质A.对B.错9【单选题】(1分)液压系统的执行元件是（）。
A.液压缸和液压马达B.电动机C.液压泵D.液压阀10【单选题】(1分)液压系统中，液压泵属于（）。
A.控制调节元件B.执行元件C.动力元件D.辅助元件11【单选题】(1分)液压传动是利用液体的（）来工作的。
A.势能B.C.动能D.压力能和动能12【单选题】(1分)国际标准ISO对油液的粘度等级（VG）进行划分，是按这种油液40℃时（）的平均值进行划分的。
A.运动粘度B.赛氏粘度C.动力粘度D.恩氏粘度13【单选题】(1分)溶解在油液的空气含量增加时，油液的体积弹性模量（）。
A.减小B.C.增大D.不确定14【单选题】(1分)液压系统的故障大多数是（）引起的。
A.油温过高B.油液污染C.系统漏油D.油液粘度不适应15【多选题】(1分)液压系统主要由（）和工作介质组成。
A.控制调节元件B.执行元件C.辅助元件D.动力元件16【多选题】(1分)影响油液粘度变化的因素有（）。
A.压力B.成分C.流量D.温度17【多选题】(1分)油液常用的粘度有（）。
A.相对粘度B.运动粘度C.恩氏粘度D.动力粘度第二章测试1【单选题】(1分)液体流经薄壁小孔的流量与孔口面积的（）成正比。
A.一次方B.三次方C.二次方D.1/2次方2【单选题】(1分)油液在截面积相同的直管中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是（）。
西工大2021年4月机考《液压传动与控制》作业试卷总分:100 得分:100答案网叫福到（这四个字的拼音）一、单选题(共20 道试题,共40 分)1.液压系统的最大工作压力为10MPa，安全阀的调定压力应为（）。
A.等于10MPaB.小于10MPaC.大于10MPaD.其他正确答案:C2.在高压大流量的液压缸中，活塞与活塞杆的连续须采用（）连接。
A.锥销B.螺纹C.半环式D.焊接3.液压泵吸油口通常安装过滤器，其额定流量应为液压泵流量的（）倍。
A.1B.0.5C.24.在三位换向阀中，其中位可使液压泵卸荷的有（）型。
A.HB.0C.UD.Y5.强度高、耐高温、抗腐蚀性强、过滤精度高的精过滤器是（）。
A.网式过滤器B.线隙式过滤器C.烧结式过滤器D.纸芯式过滤器6.在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。
A.左格B.右格C.中格7.减压阀利用引入压力油与弹簧力相平衡，它使（）的压力稳定不变。
A.出油口B.进油口C.外泄口8.（）在常态时，阀口是常开的，进、出油口相通。
A.溢流阀B.减压阀C.顺序阀9.公称压力为6.3MPa的液压泵，其出口接油箱。
则液压泵的工作压力为（）。
A.6.3MPaB.0C.6.2MPa10.用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）。
A.与之并联的溢流阀B.与之串并联溢流阀均可C.有否溢流阀没关系D.与之串联的溢流阀11.真空度是指（）。
A.绝对压力和相对压力的差值B.当绝对压力低于大气压力时，此绝对压力就是真空度C.当绝对压力低于大气压力时，此绝对压力与大气压力的差值D.大气压力与相对压力的差值12.通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比（）。
A.前者大B.后者大C.一样大D.前面三项都有可能13.为使减压回路可靠地工作，其最高调整压力应（）系统压力。
A.大于B.小于14.活塞（或液压缸）的有效作用面积一定时，其运动速度取决于（）。
粮油加工机械通用技术条件液压系统技术要求（LS/T 3501.8—1993 ）1 主题内容与适用范围本标准规定了单机控制或多机集中控制的液压系统的技术要求。
本标准适用于粮油加工机械。
2 引用标准GB 2346 液压气动系统及元件公称压力系列GB 2347 液压泵及马达公称排量系列GB 1239 普通圆柱螺旋弹簧JB 825 油压系统管路公称通径系列参数3 一般要求3.1 液压系统应设有：动力部分（液压泵）、执行部分（液压缸和液压马达）、控制部分（压力、流量及方向控制阀）及辅助部分（滤油器、管件、油箱）等。
油箱应设有：油位指示装置、通风孔和加油、放油口。
3.2 液压系统公称压力应符合GB 2346的规定，液压泵及液压马达公称排量应符合GB 2347的规定。
管路公称通径应符合JB 825的规定。
3.3 液压系统中的主要工作件，如活塞、活塞杆、滑阀、缸体等工作表面不得有裂纹、划伤、锈蚀，并不得用锉刀、砂布等进行修整。
3.4 液压装置中的工作弹簧应不低于GB 1239中二级精度的要求。
3.5 液压装置装配前，零部件必须彻底清洗。
油箱经仔细清理后宜涂以浅色耐油漆。
3.6 液压装置应根据工作条件，明确规定其液压用油。
3.7 液压泵的入口油温不应超过60℃。
4 液压泵及其安装4.1 液压系统中的泵，其无负荷排量及满负荷效率应符合设计要求，超负荷（不低于额定压力的125%）运转1min及冲击负荷下工作正常。
泵在工作中不得有外渗漏及异常噪声。
振动、温升应控制在规定的范围内。
4.2 液压泵应尽量安装在油液内。
当安装在油面以上时，其吸油高度一般不超过300mm。
4.3 液压泵吸油管路应保证可靠的密封，并插入油液足够深度。
4.4 在新设计的产品中液压泵不得采用带传动。
5 管路安装5.1 液压系统管路安装应力求排列整齐、线路短、弯曲少，并严禁和运动零件相接触。
5.2 平行或交错管子之间，须有10mm以上的间隙，以防接触和振动。
300T液压机液压系统设计摘要液压机是一种以液体为工作介质，根据帕斯卡原理制成的用于传递能量以实现各种工艺的机器。
液压机是一种锻压机械，它能完成调直、冷冲压、冷挤压等多种锻压工艺。
液压机的结构形式很多，但通常由横梁、立柱、工作台、滑块和顶出机构等部件组成。
本文为300T液压机液压系统设计，通过对液压机主缸及顶出缸进行工况分析，绘制其速度图和负载图。
选择液压基本回路，拟定液压系统原理图，使主缸能完成快速下行、减速压制、保压延时、泄压回程、停止的基本工作循环，顶出缸能实现顶出、退回、浮动压边的动作，之后对液压系统控制过程进行分析。
确定液压系统的主要参数，通过对压力、流量等参数的分析与计算，对泵、电机、控制阀等液压元件和辅助件进行了选择。
本次设计采用了集成块，除去与泵或液压缸等的连接仍然采用管接头和管道以外，其它各元件之间的连接都通过集成块上的通道，其结构更为紧凑，体积也相对更小，重量也更轻，大大减少管件连接，从而消除了因油管、接头引起的泄漏、振动和噪声，并且液压系统安装、调试和维护方便，压力损失小，外形美观。
另外对液压站进行了总体布局。
通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足液压机工作循环的动作要求，能够实现塑性材料的成型加工工艺。
关键词：液压机，液压系统，原理图，集成块，液压站THE DESIGN OF 300T HYDRAULIC PRESS' HYDRAULICSYSTEMABSTRACTHydraulic presses are machines that use liquid as working medium and are made according to the principle of PASCAL to deliver energy to achieve various processes. Hydraulic presses are metal forming machines which can complete various forging technology such as alignment, cold forging, cold extruding and so on. Hydraulic presses have many structural forms but more often than not they are composed of crossbeam, vertical post, work table, slide block and ejector parts. This paper is about the design of 300T hydraulic press's hydraulic system, though the condition analysis of the hydraulic press's main cylinder and ejection cylinder, we can draw their velocity diagrams and load diagrams. Then we choose basic hydraulic circuit to form the hydraulic system schematics. We must make sure the main cylinder can complete the basic working cycle of fast descending, deceleration repression, time delay of press forming, relinef-pressure return and stop, and on the other hand, ejection cylinder can realize the action of ejection, return and floating side pressing. After that, we must analyse the control process of the hydraulic system. Hydraulic system's main parameters are determined and through the analysis and calculation of pressure, flow and other parameters, and then we can go on the choose hydraulic components and auxiliary parts such as pump , motor, filters, control valves. This design adopted the manifold block, and except that the connection of pump and hydraulic cylinder still uses the pipes and pipe joints, the connection of other components all through the channel of the manifold block. Its structure is more compact, volume is relatively smaller, its weight is lighter without pipe connection. What's more, it can eliminate leakage of tubing, connectors,vibration and noise, also, the installation, commissioning and maintenance of hydraulic systrem are convenient, low pressure drop, and it looks more beautiful.The paper has also designed the overall layout of the hydraulic station.what is more this paper have three-dimensional graph of integrated block, hydraulic pressure station, which make it more beautiful and accessible to reader. The hydraulic system can meet the press order cycle action requires and realize the plastic material forging press, stamping cold extrusion, straightening, bending forming process and other contour machining technic through check calculation of hydraulic system pressure loss and the temperature of the hydraulic system.KEYWORDS:hydraulic press, hydraulic system, system diagram,manifold block, hydraulic station目录前言 ................................................................. 错误!未定义书签。
液压技术(液压与气动技术)知识点复习适应班级：180131/132/133/134/151/152第1章液压传动的认知1.液压传动的定义液压传动是以液体为工作介质，利用液体的压力能来实现运动和动力的传递、转换与控制的一种传动方式。
2.液压传动的特性(1)以液体为传动介质来传递运动和动力；(2)液压传动必须在密闭的系统内进行；(3)依靠密封容积的变化传递运动；(4)依靠液体的静压力传递动力。
3.液压传动系统的组成：(1)动力元件：把原动机输入的机械能转换成液体的压力能，向液压系统提供液压油的元件。
(2)执行元件：将液体的压力能转换成机械能，以驱动工作机构的元件。
(3)控制元件：控制或调节系统中油液的压力、流量或方向，以保证执行机构完成预期工作的元件。
(4)辅助元件：将上述三部分连接在一起，起储油、过滤、测量和密封等作用的元件。
(5)工作介质：传递能量的介质。
第2章液压流体力学基础1.液压油的粘性、粘度(1)粘性：是指液体产生内摩擦力的性质。
流体只有流动时才有粘性，静止流体是不呈现粘性的。
(2)粘度：是指用来衡量流体粘性大小的指标。
粘度愈大，粘性越大，液体的内摩擦力就越大，流动性就越差。
粘度分为：①绝对粘度；②运动粘度；③相对粘度2.液压油的选用环境温度较高，工作压力高或运动速度较低时，为减少泄露，应选用粘度较高的液压油。
否则相反。
3.液体静压力p是指静止液体单位面积上所受的法向力。
p=FA液体静压力的特征：液体静压力垂直于作用面，其方向与该面的法线方向一致。
静止液体中，任一点所受到的各方向的静压力都相等。
4.液体静压力基本方程p=p0+ρgℎ5.帕斯卡原理处于密闭容器中的静止液体，其外加压力发生变化时，只要液体仍保持其原来的静止状态不变，则液体中任一点的压力均将发生同样大小的变化。
注意：液压传动是依据帕斯卡原理实现力的传递、放大和方向变换；液压系统的压力完全取决于外负载。
6.压力的表示方法绝对压力=大气压力+相对压力真空度=大气压力-绝对压力7.理想液体与稳定流动理想液体：既无粘性又无压缩性的假想液体。
一、填空题（每空0.5分，共5分）1. 液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2. 叶片泵一般分为：单作用叶片泵和双作用叶片泵两种。
3. 液体的流态分为层流和紊流，判别流态的准则是雷诺数。
4. 调速阀由定差减压阀和节流阀串接组合而成。
5. 变量轴向柱塞泵排量的改变是通过调整斜盘倾角的大小来实现的。
1、常用的压力控制阀有溢流阀、减压阀、顺序阀和压力继电器等。
2、按用途不同，液压控制阀可分为压力控制阀、方向控制阀和流量控制阀三大类。
3、调速阀是由定差减压阀与节流阀串联而成的组合阀。
4、外啮合齿轮泵的困油现象、径向不平衡力、泄露是影响齿轮泵性能和寿命的三大问题。
5、液压系统的压力取决于负载的大小。
1、液压泵是属液压系统中的动力元件，是将机械能转化为压力能的装置．2、液压泵按其流量是否可调节可分为定量泵和变量泵两种。
3、液压泵轴转一周所排出的液体体积称为泵的排量，而泵单位时间内排出的液体体积称为泵的流量。
4、外啮合齿轮泵的困油现象、径向不平衡力、泄露是影响齿轮泵性能和寿命的三大问题。
5、液压系统的压力取决于负载的大小。
1、液压泵是属液压系统中的动力元件，是将机械能转化为压力能的装置．2、柱塞泵一般分为：径向和轴向柱塞泵。
3、为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。
4、液压泵按其流量是否可调节可分为定量泵和变量泵两种。
5、液压泵轴转一周所排出的液体体积称为泵的排量，而泵单位时间内排出的液体体积称为泵的流量。
1、按用途不同，液压控制阀可分为方向控制阀、压力控制阀和流量控制阀三大类。
2、液压泵是属液压系统中的动力元件，是将机械能转化为压力能的装置．3、液压系统的调速方法可以分为以下三种：节流调速、容积调速和节流容积调速。
4、使系统的压力保持恒定或不超过某个值的回路称为调压回路。
5、使系统某一支路具有较系统压力低的稳定压力的回路称为减压回路二、选择题(每题1分,共10分)1、将发动机输入的机械能转换为液体的压力能的液压元件是（A）。

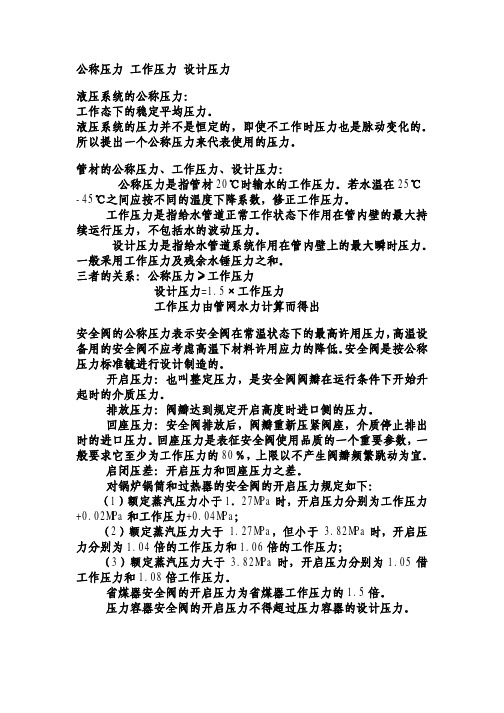

液压系统的公称压力：
工作态下的稳定平均压力。
液压系统的压力并不是恒定的，即使不工作时压力也是脉动变化的。
所以提出一个公称压力来代表使用的压力。
管材的公称压力、工作压力、设计压力：
公称压力是指管材20℃时输水的工作压力。
若水温在25℃-45℃之间应按不同的温度下降系数，修正工作压力。
工作压力是指给水管道正常工作状态下作用在管内壁的最大持续运行压力，不包括水的波动压力。
设计压力是指给水管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
三者的关系：公称压力≥工作压力
设计压力=1.5×工作压力
工作压力由管网水力计算而得出
安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。
安全阀是按公称压力标准毓进行设计制造的。
开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。
排放压力：阀瓣达到规定开启高度时进口侧的压力。
回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。
回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。
启闭压差：开启压力和回座压力之差。
对锅炉锅筒和过热器的安全阀的开启压力规定如下：
（1）额定蒸汽压力小于1．27MPa时，开启压力分别为工作压力+0.02MPa 和工作压力+0.04MPa；
（2）额定蒸汽压力大于 1.27MPa，但小于 3.82MPa时，开启压力分别为1.04倍的工作压力和1.06倍的工作压力；
（3）额定蒸汽压力大于 3.82MPa时，开启压力分别为1.05借工作压力和1.08倍工作压力。
省煤器安全阀的开启压力为省煤器工作压力的1.5倍。
压力容器安全阀的开启压力不得超过压力容器的设计压力。
