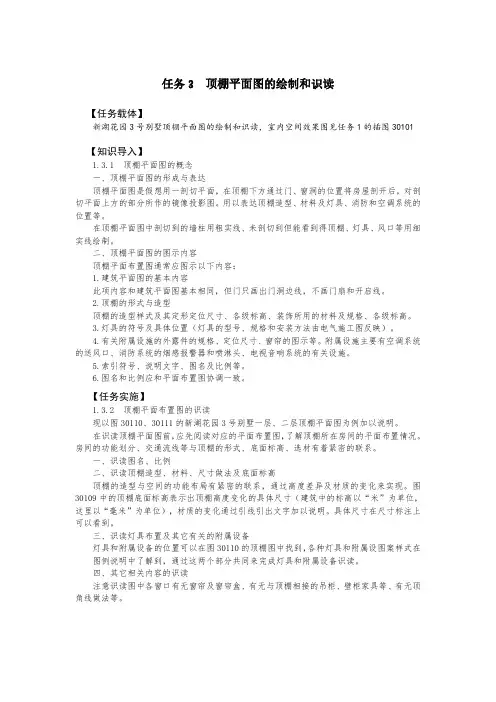

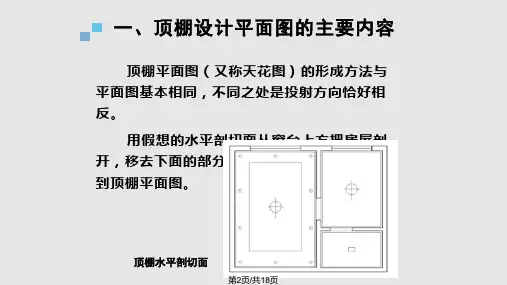

任务3顶棚平面图的绘制和识读【任务载体】新湖花园3号别墅顶棚平面图的绘制和识读，室内空间效果图见任务1的插图30101【知识导入】1.3.1顶棚平面图的概念一、顶棚平面图的形成与表达顶棚平面图是假想用一剖切平面，在顶棚下方通过门、窗洞的位置将房屋剖开后，对剖切平面上方的部分所作的镜像投影图。
用以表达顶棚造型、材料及灯具、消防和空调系统的位置等。
在顶棚平面图中剖切到的墙柱用粗实线、未剖切到但能看到得顶棚、灯具、风口等用细实线绘制。
二、顶棚平面图的图示内容顶棚平面布置图通常应图示以下内容：1.建筑平面图的基本内容此项内容和建筑平面图基本相同，但门只画出门洞边线，不画门扇和开启线。
2.顶棚的形式与造型顶棚的造型样式及其定形定位尺寸、各级标高、装饰所用的材料及规格、各级标高。
3.灯具的符号及具体位置（灯具的型号、规格和安装方法由电气施工图反映）。
4.有关附属设施的外露件的规格、定位尺寸、窗帘的图示等。
附属设施主要有空调系统的送风口、消防系统的烟感报警器和喷淋头、电视音响系统的有关设施。
5.索引符号、说明文字、图名及比例等。
6.图名和比例应和平面布置图协调一致。
【任务实施】1.3.2顶棚平面布置图的识读现以图30110、30111的新湖花园3号别墅一层、二层顶棚平面图为例加以说明。
在识读顶棚平面图前，应先阅读对应的平面布置图，了解顶棚所在房间的平面布置情况。
房间的功能划分、交通流线等与顶棚的形式、底面标高、选材有着紧密的联系。
一、识读图名、比例二、识读顶棚造型、材料、尺寸做法及底面标高顶棚的造型与空间的功能布局有紧密的联系，通过高度差异及材质的变化来实现。
图30109中的顶棚底面标高表示出顶棚高度变化的具体尺寸（建筑中的标高以“米”为单位，这里以“毫米”为单位），材质的变化通过引线引出文字加以说明。
具体尺寸在尺寸标注上可以看到。
三、识读灯具布置及其它有关的附属设备灯具和附属设备的位置可以在图30110的顶棚图中找到，各种灯具和附属设图案样式在图例说明中了解到，通过这两个部分共同来完成灯具和附属设备识读。
