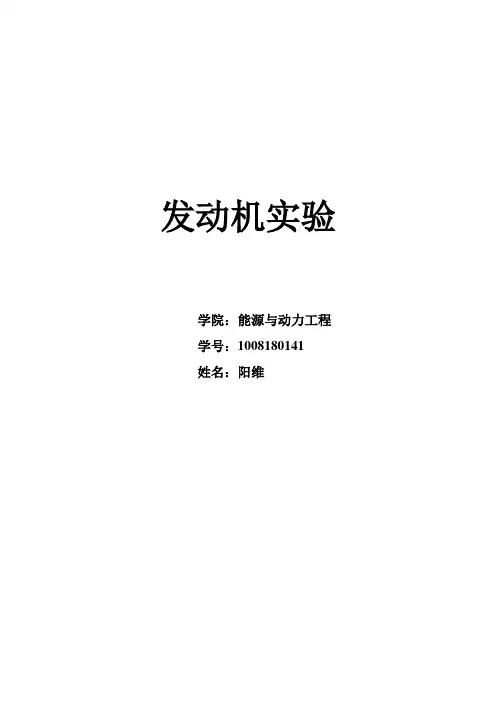

发动机实验学院：能源与动力工程学号：1008180141姓名：阳维一、实验目的①、了解发动机实验台架主要仪器设备的功能、组成结构、工作原理；②、学习内燃机性能实验的基本方法，掌握一定的实验操作技能；③、应用课堂学习的相关理论，加深对理论的认识。
二、实验概述发动机诸性能特性中有一个叫做负荷特性，它是指当发动机转速一定时，经济性指标的有效比燃油消耗量随发动机负荷的变化关系。
利用这一变化曲线，可最全面地确定发动机在各种负荷和转速时的经济性。
衡量发动机经济性指标，工程技术人员用有效比燃油消耗量这一个指标，简称油耗率，用ge表示，它指每小时单位有效功率消耗的燃油量，单位是g/kw.h。
由于发动机转速是经常变化的，需要测定发动机不同转速下的负荷特性，才能全面评价不同转速和不同负荷下发动机的燃油经济性。
发动机负荷特性的读取在试验台架上进行。
以汽油机为例，启动发动机后逐渐开启节气门，直至最大，同时调节载荷使发动机保持某一转速稳定运行，测定此工况下发动机输出功率及燃油消耗量。
然后再关小节气门，调整载荷使发动机保持转速不变再测定。
如此依次进行下去，直到发动机能保持稳定工作的最小节气门开度，得到不同负荷和转速下的燃油消耗量。
不同转速下的发动机负荷特性曲线变化的趋势是差不多，只是具体数值的不同。
图2.1发动机负荷特性三、实验原理及方法发动机原理实验系统框图如图3.1所示。
测控系统通过测功机调节发动机的运行工况，同时测控系统可以实时监测发动机的各种运行参数。
图3.1实验系统框图四、实验仪器设备与条件发动机原理实验所使用的汽车动力装置实验台架为南京理工大学“211”建设项目之一，主要有电涡流测功机，转速转矩测试仪，油耗仪，冷却系统以及测控系统等组成，用于进行汽车发动机（最大功率为100KW，最高转速为6000r/min），变速器等汽车动力装置部件或总成性能及其控制的实验研究，可测试经济性，动力性以及传动效率等性能。
匹配其他相关设备或传感器后，还可测量发动机排气成分，发动机示工图等。
