常用制动电阻RXLG-200W20RJ铝壳电阻现货供应

30KW变频器配套制动电阻CRRB-6000W20RJ上海昌日电子科技有限公司是专业制造高低压电抗器，变压器，变频器配套元件厂家，欢迎新老顾客来电咨询。

变频器配套元件：波纹电阻器，铝壳电阻器，功率电阻箱，不锈钢电阻器，三相输入滤波器，三相输出滤波器等。

壹，30KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。

当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。

波纹电阻CRRB-6000W20RJ型号CRRB- □W/□RJ阻值客户自选功率400W波纹电阻型号30KW变频器配套波纹电阻CRRB-6000W20RJ参数表名称波纹电阻品牌上海昌日型号CRRB-6000W20RJ 材料线绕匹配变频器30KW 类型通用性性能通用外形圆柱形允许偏差±5% 额定功率1560W 冷却方式自冷产地上海厂家上海昌日电子科技有限公司2、CRRB-6000W20RJ波纹电阻技术性能制动方式自动电压跟踪方式反映时间1ms以下有多种噪声电网电压300-460V，45-66Hz动作电压700V直流，误差2V滞环电压20V制动力巨通常130% ,最大150%保护过热，过电流，短路滤波器有噪声滤波器防护等级IPOO3、CRRB-6000W20RJ波纹电阻计算方法:制动力矩1000W波纹电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤30KW)一般是内接制动单元和1000W波纹电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值.贰，30KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。

常用制动电阻RXLG-500W20RJ铝壳电阻上海昌日电子科技有限公司提供专业生产制动单元，制动电阻，RXLG-500W20RJ铝壳电阻波纹电阻，刹车电阻，铝壳电阻，水泥电阻，电阻箱，大功率电阻柜等变频器周边无源器件。

RXLG-500W20RJ铝壳电阻铝壳电阻此系列电阻具有耐气候性，耐震动性，易散热等特点；安装紧凑有利于机械保护，数控车床，变频器，伺服务等要求恶劣环境下使用寿命长。

RXLG-500W20RJ 铝壳电阻该系列产品用专门的耐高温电子瓷件作为电阻基体，具有较高的稳固性和热传导性；还专门用高绝缘不燃性填充料灌封，与电阻基体电阻丝及金属外壳紧密结合，与外界完全隔绝，既确保了其电气特性的充分发挥，又大大提高其使用寿命“RXLG-500W20RJ铝壳电阻铝壳电阻刹车电阻制动电阻”的详细描述:加工定制：是品牌：国产型号：RXLG种类：铝壳电阻性能：高性能功率80W外形梯形标称阻值60RJ客户选定制作工艺：其他允许偏差：±5％温度系数：PTC 功率特性：中功率频率特性：低频营销方式：厂家直销厂家上海昌日电子科技有限公司1、RXLG-500W20RJ铝壳电阻具有体积小、功率大、高精密特性，采用专业的工艺灌封，优于国外同类产品，遇热更坚固、更耐温、耐潮湿、高抗防振、防爆优点。

2、RXLG-500W20RJ铝壳电阻功率：5W-500W，可依客户要求制作金黄色、红色、银色等不同外观颜色及无感高精密规格。

3、RXLG-500W20RJ铝壳电阻应用范围：测试老化台电源、变频器、自动化设备、音响、分频器及高要求恶劣工控环境。

4、RXLG-500W20RJ铝壳电阻符合ROHS规范和LEAD-FREE 无铅标准。

5、RXLG-500W20RJ铝壳电阻生产周期：1-2天。

梯形铝壳电阻又被称为铝外壳电阻、铝外壳电阻器、刹车电阻、制动电阻、充电电阻、放电电阻、泄放电阻、限流电阻、老化电阻或负载电阻，具有耐冲击、强功率、快散热、高稳定、寿命长特点，单只功率范围从40W-3000W，广泛用于变频器、电梯、起重、船舶、电力、焊接、电源、风力发电、太阳能发电等行业。

【关键字】精品1.5KW变频器配套制动电阻壹，1.5KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。

当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反应到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。

波纹电阻型号CRRB- □W/□RJ阻值客户自选功率60W波纹电阻型号贰，1.5KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。

✧陶瓷管是合金电阻丝的骨架，同时具有散热器的功效；✧合金电阻扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能；✧涂层涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃。

该1000W波纹电阻采用特制波状扁丝绕制，结合紧密，散热量好，并且工作时无噪音、无干扰、不产生对人有害磁场。

生产是有严格工艺要求。

表面立式波纹有利于散热减少寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被氧化，延长使用寿命。

广泛运用于变频器、电梯、起重机、轧机、拉丝机、离心机、负载试验。

参，1.5KW变频器配套波纹电阻波纹电阻外形图肆，波纹电阻如何保护变频器电机在快速停车过程中，由于惯性作用，会产生大量的再生电能，如果不及时消耗掉这部分再生电能，就会直接作用于变频器的直流电路部分，轻者，变频器会报故障，重者，则会损害变频器；1000W波纹电阻的应用，很好的解决了这个问题，保护变频器不受电机再生电能的危害1000W波纹电阻保证电源电网络1000W波纹电阻将电机快速制动过程中的再生电能直接转化为热能，这样再生电能就不会反应到电源电网络中，不会造成电网电压波动，从而起到了保证电源网络的平稳运行的作用。

一、制动电阻产品介绍本品为RXLG系列电阻器其耐气候性，耐振动，安全性，优于传统瓷骨架电阻器。

广泛应用于电源，变频器，伺服系统等高要求的够用于恶劣的工控环境。

易紧密安装，易附加散热器。

外型美观，是电力电子理想的配套产品。

技术参数功率范围: 60W~2000W电压范围: 0.5KV-2KV可选Array阻值范围: 1R-10KR耐压: AC2.5KV-4KV/1min 50Hz可选IP等级: IP33-IP54可选振动: 1.5g额定温升: 375℃温漂: 40~400ppm/℃载流体材料: 0Cr25AL5/Ni80Cr20可选优势: 较恶劣工作环境劣势: 工作电压不是很高包装 : 纸盒封装。

RXLG 400 365 247 60 30 2.5 500 M4 RXLG 500 335 317 60 30 2.5 500 M4 RXLG 800 400 382 61 59 2.5 500 M4 RXLG 1000 Picture B 400 384 50 107 2.5 500 M4 RXLG 1200 450 434 50 107 2.5 500 M4 RXLG 1500 485 470 50 107 2.5 500 M4 RXLG 2000 550 532 50 107 4 500 M4二、电抗器电抗器型号图号适配功率(KW)额定电流电感量(mH)压降绝缘等级重量(Kg)尺寸(±0.5mm)D D1 W W1 H A*B CACL-0005-EISC-E5M6A 1.5 5A 5.6mH 4% F、H 2.8 148 95 85 55 168 6*15 /ACL-0007-EISC-E3M5 2.2 7A 3.5mH 4% F、H 2.9 148 95 85 55 168 6*15 / ACL-0010-EISC-E2M8 3.7 10A 2.8mH 4% F、H 4.0 148 95 105 80 168 6*15 /ACL-0015-EISH-E1M9B 5.5 15A 1.9mH 4% F、H 9.5 188 120 125 90 156 8.5*20 φ6ACL-0020-EISH-E1M4 7.5 20A 1.4mH 4% F、H 9.6 188 120 125 90 156 8.5*20 φ6 ACL-0030-EISH-EM93 11 30A 0.93mH 4% F、H 11.5 188 120 130 95 156 8.5*20 φ6 ACL-0040-EISH-EM70 15 40A 0.7mH 4% F、H 12 188 120 130 95 156 8.5*20 φ6三、主轴电机风扇是80W的。

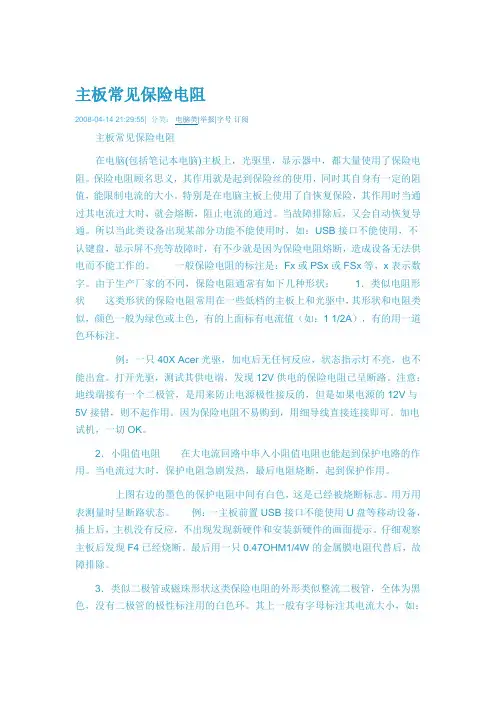

主板常见保险电阻2008-04-14 21:29:55| 分类：电脑类|举报|字号订阅主板常见保险电阻在电脑(包括笔记本电脑)主板上，光驱里，显示器中，都大量使用了保险电阻。

保险电阻顾名思义，其作用就是起到保险丝的使用，同时其自身有一定的阻值，能限制电流的大小。

特别是在电脑主板上使用了自恢复保险，其作用时当通过其电流过大时，就会熔断，阻止电流的通过。

当故障排除后，又会自动恢复导通。

所以当此类设备出现某部分功能不能使用时，如：USB接口不能使用，不认键盘，显示屏不亮等故障时，有不少就是因为保险电阻熔断，造成设备无法供电而不能工作的。

一般保险电阻的标注是：Fx或PSx或FSx等，x表示数字。

由于生产厂家的不同，保险电阻通常有如下几种形状：1．类似电阻形状这类形状的保险电阻常用在一些低档的主板上和光驱中，其形状和电阻类似，颜色一般为绿色或土色，有的上面标有电流值（如：1 1/2A），有的用一道色环标注。

例：一只40X Acer光驱，加电后无任何反应，状态指示灯不亮，也不能出盒。

打开光驱，测试其供电端，发现12V供电的保险电阻已呈断路。

注意：地线端接有一个二极管，是用来防止电源极性接反的，但是如果电源的12V与5V接错，则不起作用。

因为保险电阻不易购到，用细导线直接连接即可。

加电试机，一切OK。

2．小阻值电阻在大电流回路中串入小阻值电阻也能起到保护电路的作用。

当电流过大时，保护电阻急剧发热，最后电阻烧断，起到保护作用。

上图右边的墨色的保护电阻中间有白色，这是已经被烧断标志。

用万用表测量时呈断路状态。

例：一主板前置USB接口不能使用U盘等移动设备，插上后，主机没有反应，不出现发现新硬件和安装新硬件的画面提示。

仔细观察主板后发现F4已经烧断。

最后用一只0.47OHM1/4W的金属膜电阻代替后，故障排除。

3．类似二极管或磁珠形状这类保险电阻的外形类似整流二极管，全体为黑色，没有二极管的极性标注用的白色环。

其上一般有字母标注其电流大小，如：1.5A 125V等字样。

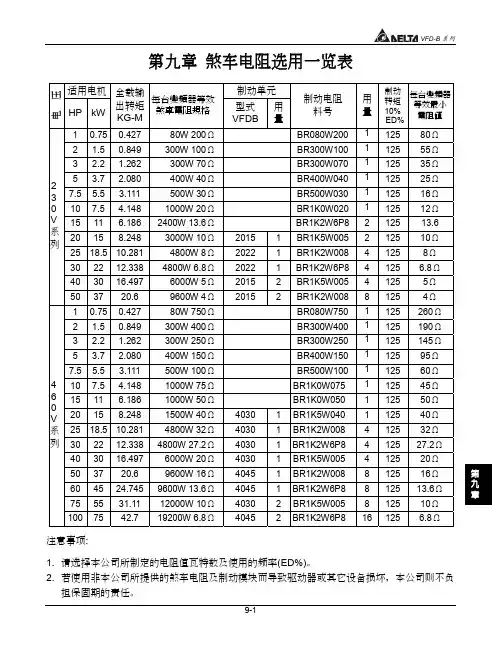

第九章 煞車電阻選用一覽表適用電機 制動單元 電 壓HP kW全載輸出轉矩KG-M每台變頻器等效煞車電阻規格型式 VFDB用量制動電阻 料號 用 量制動 轉矩 10%ED%每台變頻器等效最小電阻值1 0.75 0.427 80W 200Ω BR080W2001 125 80Ω2 1.5 0.849 300W 100Ω BR300W100 1 125 55Ω3 2.2 1.262 300W 70Ω BR300W0701 125 35Ω 5 3.7 2.080 400W 40Ω BR400W040 1 125 25Ω 7.5 5.5 3.111 500W 30Ω BR500W0301 125 16Ω 10 7.5 4.148 1000W 20Ω BR1K0W0201 125 12Ω 15 11 6.186 2400W 13.6Ω BR1K2W6P82 125 13.6 20 15 8.248 3000W 10Ω 2015 1 BR1K5W005 2 125 10Ω 25 18.5 10.281 4800W 8Ω 2022 1 BR1K2W008 4 125 8Ω 30 22 12.338 4800W 6.8Ω 2022 1 BR1K2W6P84 125 6.8Ω 40 30 16.497 6000W 5Ω 2015 2 BR1K5W005 4 125 5Ω 230V 系列50 37 20.6 9600W 4Ω 2015 2 BR1K2W0088 125 4Ω1 0.75 0.427 80W 750Ω BR080W7501 125 260Ω2 1.5 0.849 300W 400Ω BR300W400 1 125 190Ω3 2.2 1.262 300W 250Ω BR300W2501 125 145Ω 5 3.7 2.080 400W 150Ω BR400W150 1 125 95Ω 7.5 5.5 3.111500W 100Ω BR500W1001 125 60Ω 10 7.5 4.148 1000W 75Ω BR1K0W075 1 125 45Ω 15 11 6.186 1000W 50Ω BR1K0W050 1 125 50Ω 20 15 8.248 1500W 40Ω 4030 1 BR1K5W040 1 125 40Ω 25 18.5 10.2814800W 32Ω 4030 1 BR1K2W008 4 125 32Ω30 22 12.338 4800W 27.2Ω 4030 1 BR1K2W6P8 4 125 27.2Ω 40 30 16.497 6000W 20Ω 4030 1 BR1K5W005 4 125 20Ω 50 37 20.69600W 16Ω 4045 1 BR1K2W008 8 125 16Ω60 45 24.745 9600W 13.6Ω 4045 1 BR1K2W6P8 8 125 13.6Ω 75 55 31.11 12000W 10Ω 4030 2 BR1K5W005 8 125 10Ω 460V 系列100 75 42.7 19200W 6.8Ω 4045 2 BR1K2W6P8 16 125 6.8Ω注意事項:1. 請選擇本公司所制定的電阻值瓦特數及使用的頻率(ED%)。

制动电阻规格1. 介绍制动电阻是一种用于电动车辆制动系统中的重要组件。

它的主要功能是将电能转化为热能，通过摩擦产生的热量来减慢车辆的速度或停止车辆。

制动电阻规格是指制动电阻在设计和制造过程中需要满足的一系列技术要求和参数。

2. 制动电阻规格的重要性制动电阻规格的合理选择对于电动车辆的安全性、性能和寿命具有重要影响。

一个合适的制动电阻规格可以确保制动系统的有效性和可靠性，提高车辆的制动响应时间和制动能力，同时减少制动部件的磨损和故障率。

3. 制动电阻规格的要求制动电阻规格通常包括以下几个方面的要求：3.1 额定功率制动电阻的额定功率是指在规定的工作条件下，制动电阻可以持续工作的最大功率。

额定功率的选择应根据车辆的最大制动需求和制动系统的设计来确定。

3.2 额定电压制动电阻的额定电压是指制动电阻在正常工作状态下所能承受的最大电压。

额定电压的选择应根据电动车辆的电池电压和制动系统的设计来确定。

3.3 阻值范围制动电阻的阻值范围是指制动电阻在工作过程中所能达到的阻值范围。

阻值范围的选择应根据制动系统的需求和电动车辆的特性来确定。

3.4 温度系数制动电阻的温度系数是指制动电阻阻值随温度变化的比率。

温度系数的选择应考虑到制动电阻在工作过程中的温度变化范围和对阻值的影响。

3.5 外观尺寸制动电阻的外观尺寸应满足安装要求，并能够适应车辆的空间限制和制动系统的设计。

3.6 散热设计制动电阻在工作过程中会产生大量的热量，需要通过散热设计来保持温度在可接受范围内。

散热设计应考虑到制动电阻的材料、结构和散热方式等因素。

4. 制动电阻规格的选择制动电阻规格的选择应根据电动车辆的制动需求、制动系统的设计和制动电阻的特性来进行。

在选择制动电阻规格时，需要综合考虑以下几个因素：4.1 车辆类型不同类型的电动车辆对制动电阻的需求不同，例如城市电动汽车和高速电动汽车的制动需求差异较大，需要选择不同的制动电阻规格。

4.2 制动系统设计制动系统的设计对制动电阻规格的选择有重要影响。

铝壳制动电阻温度正常范围摘要：一、铝壳制动电阻的概念及作用二、铝壳制动电阻温度正常的范围三、影响铝壳制动电阻温度的因素四、如何保持铝壳制动电阻温度正常五、总结正文：一、铝壳制动电阻的概念及作用铝壳制动电阻，是一种用于变频器制动系统的电阻器件，主要作用是将多于的能量通过电能转换成热能的形式散发出去，以达到制动的目的。

在发电状态下，制动电阻可以保证变频器正常运行，避免电机过热。

二、铝壳制动电阻温度正常的范围铝壳制动电阻在正常工作状态下，其温度应在一定范围内。

根据我国的标准规定，铝壳制动电阻的最高工作温度不应超过350 摄氏度。

如果超过这个温度，可能会导致制动电阻烧毁，影响设备的正常运行。

三、影响铝壳制动电阻温度的因素1.制动电阻的功率：如果制动电阻的功率小于实际需要的功率，可能导致制动电阻过热。

2.制动电阻的散热条件：如果制动电阻的散热条件不良，可能导致制动电阻温度过高。

3.变频器的工作状态：变频器在不同的工作状态下，对制动电阻的温度要求也不同。

四、如何保持铝壳制动电阻温度正常1.选择合适的制动电阻：应根据实际需要选择合适功率的制动电阻，以保证在正常工作状态下，制动电阻的温度不会过高。

2.改善制动电阻的散热条件：可以通过提高制动电阻的散热面积、改善散热通道等方式，增强制动电阻的散热能力，保证其温度在正常范围内。

3.控制变频器的工作状态：在使用变频器时，应根据实际需要调整变频器的工作状态，避免长时间处于高负荷运行状态，以降低制动电阻的温度。

五、总结铝壳制动电阻在变频器制动系统中起着关键作用，其温度的正常范围对于设备的正常运行至关重要。

RXLG-200W铝壳电阻采⽤⾼散热铝合⾦外壳和耐⾼温材料作为电阻基体，⾼绝缘不燃性填充料灌封，电阻基体与电阻丝及⾦属外壳紧密结合，具有较⾼的稳固性和热传导性。

具有散热快，耐振动，功率⼤耐过载能⼒强，体积⼩，安装⽅便，外形美观，适⽤于恶劣的⼯控环境是电⼦电⼒理想配套产品。

⼴泛使⽤于变频器制动、电梯、轧机、起重机、拉丝机、负载⽼化试验。

(订货请注明导⽚型或线束型)型号功率(W)L L1b h c e 安装螺丝RXLG40W100904020 5.5560W1151054020 5.5580W1401304020 5.55100W1651554020 5.55120W1901804020 5.55150W2152054020 5.55200W1651536030 5.55300W2152036030 5.55400W2652536030 5.55500W3353236030 5.55600W3353236159 5.51O5750W4003886159 5.51O51000W40038850108 5.51O51200W45043850108 5.51O51500W48547350108 5.51O51800W56054850108 5.51O52000W65063850108 5.51O5单位：mm铝壳电阻技术参数：功率范围： 40W-2KW电压范围： 0V-1500V阻值范围： 0.2Ω-1KΩ额定温升： ≤375℃耐压： AC2500V/min 50Hz防护等级：IP：54引线长度：450mm额定功率下阻值变化≤±3%额定温升：320℃短时负荷能⼒：10倍功率6秒环境温度：-55℃+315℃电阻器的允许负荷和环境温度的关系RXLG铝壳制动电阻器型号：RXLG40W，RXLG60W，RXLG80W，RXLG100W，RXLG120W，RXLG150W，RXLG200W，RXLG300W，RXLG400W，RXLG5 RXLG-200W，RXLG-200W铝壳制动电阻器。

变频器制动电阻选型Last revision on 21 December 2020
变频器制动电阻、制动单元、制动斩波器有什么区别，如何去选
（我们以380V变频器为例）:
1、制动单元又叫制动斩波器，和制动电阻一起配套工作，都是变频器的选件。

变频器正常的母线电压为540V(AC 380V机型）,当电机处于发电状态时，该母线电压会超过540V，最大允许700-800V，如长期或频繁超过这个最大值将会损坏变频器，所以用制动单元和制动电阻进行能量消耗，防止母线电压过高。

2、电机有两种情况会由电动状态转为发电状态：
A、大惯量负载快速减速或太短的减速时间
B、提升负载下行时一直处于发电状态
3、选择制动单元比较简单，一般按照和变频器同等功率就可以了
4、流过电阻的电流可以用以下公式计算
R=U/I
U一般为710-750V(制动单元动作电压），各个厂家设计不太一样，可以按
照750V来考虑。

R为制动电阻的阻值，一般制动单元都有规定其最小阻值，请按照手册选取。

如果没有这个数据，请按照U/I来计算， I为最大允许制动电流，按照80%变频器的额定电流来选
5、制动电阻的功率按照以下来选：
P＝ED%*U^2/R
ED%:制动使用率，按照一般经验，ED%的范围是从10%-50%不等。

如果制动频度低（偶尔动作），选10%即可。

如果是长期或频繁动作，则按30%－50%选择即可，一般30%可满足大部分应用要求。
