框架结构在水平荷载下的计算(反弯点法和D值法)

结构力学课程大作业——多层多跨框架结构内力及位移计算班级学号姓名华中科技大学土木工程与力学学院年月日结构力学课程大作业——多层多跨框架结构内力与位移计算一、任务1、计算多层多跨框架结构在荷载作用下的弯矩和结点位移。

2、计算方法要求：（1）用迭代法、D 值法、反弯点法及求解器计算框架结构在水平荷载作用下的弯矩，并用迭代法的结果计算其结点位移。

（2）用迭代法、分层法、二次力矩分配法及求解器计算框架结构在竖向荷载作用下的弯矩，并用迭代法的结果计算其结点位移。

3、分析近似法产生误差的原因。

二、计算简图及基本数据本组计算的结构其计算简图如图1所示，基本数据如下。

混凝土弹性模量：723.010/h E kN m =⨯构件尺寸：柱：底 层：23040b h cm ⨯=⨯其它层：23030b h cm ⨯=⨯ 梁：边 梁：22560b h cm ⨯=⨯中间梁：22530b h cm ⨯=⨯ 水平荷载：'15P F kN ＝，30P F kN ＝（见图2）竖向均布恒载：17/q kN m 顶＝ 21/q kN m 其它＝（见图8） 图1各构件的线刚度：EIi L =，其中312b h I ⨯=边 梁：33410.250.6 4.51012I m -⨯==⨯F 7311 3.010 4.510225006EI i kN m L -⨯⨯⨯===⋅ 中间梁： 34420.250.3 5.6251012I m -⨯==⨯ 7422 3.010 5.6251067502.5EI i kN m L -⨯⨯⨯===⋅ 底层柱： 33440.30.4 1.61012I m -⨯==⨯ 7344 3.010 1.61096005EI i kN m L -⨯⨯⨯===⋅ 其它层柱：34430.30.3 6.751012I m -⨯==⨯ 7433 3.010 6.75106136.43.3EI i kN m L -⨯⨯⨯===⋅ 三、水平荷载作用下的计算 （一）用迭代法计算1、计算各杆的转角分配系数ikμ' 转角分配系数计算公式：()2ikikiki i i μ'=-∑结点“1”：12225000.3932(6136.422500)μ'=-=-⨯+156136.40.1072(6136.422500)μ'=-=-⨯+结点“2”：21225000.3182(67506136.422500)μ'=-=-⨯++图2232(67506136.422500)⨯++266136.40.0872(67506136.422500)μ'=-=-⨯++由于该结构是对称结构，因此结点“3”的分配系数应该等于结点“2”的，结点“4”的分配系数应该与结点“1”的相等，所以本题只需计算1、2、5、6、9、10、13、14、17、18结点的分配系数。

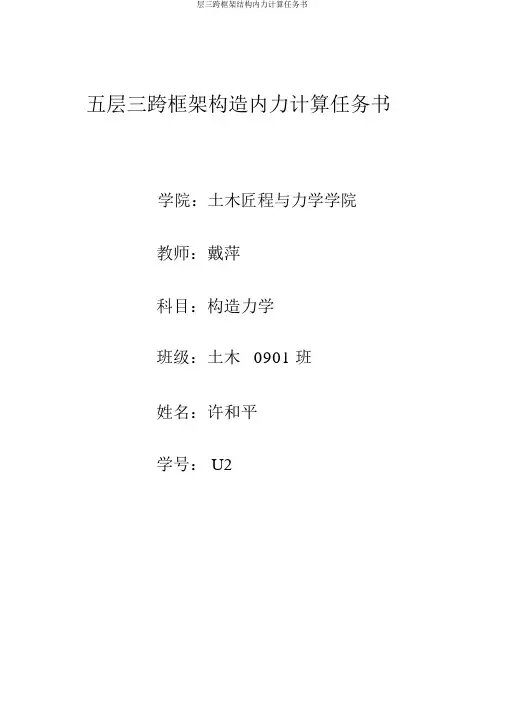

五层三跨框架构造内力计算任务书学院：土木匠程与力学学院教师：戴萍科目：构造力学班级：土木0901 班姓名：许和平学号： U2目录1.计算任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .32.计算构造的根本数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..33.水平荷载计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (5)反弯矩法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5反弯矩法弯矩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (8)反弯矩法剪力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9反弯矩法力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (10)D 值法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11法弯矩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.D法剪力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (13)D法力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (14)构造力学求解器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (15)构弯矩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..15构剪力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..16构力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..17计算结果比较⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (17)4.竖直荷载计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18.分层法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.18.分法弯矩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..20分法剪力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..21分法力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..22构造力学求解器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23构弯矩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23构剪力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..24构力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..25计算结果比较⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (26)一、任务1、计算多层多跨框架构造在荷载作用下的内力，画出内力争。

高层建筑结构课程习题解答土木工程学院二0一二年秋Chap11、高层建筑定义JGJ3-2010《高层建筑混凝土结构技术规程》将10层及10层以上或高度超过28ｍ的住宅建筑结构和房屋高度大于24ｍ的其他民用建筑，划为高层民用建筑。

1）层数大于10层；2）高度大于28m；3）水平荷载为主要设计因素；4）侧移成为控制指标；5）轴向变形和剪切变形不可忽略；2、建筑的功能建筑结构是建筑中的主要承重骨架。

其功能为在规定的设计基准期内，在承受其上的各种荷载和作用下，完成预期的承载力、正常使用、耐久性以及突发事件中的整体稳定功能。

3、高层按结构体系分类结构体系是指结构抵抗外部作用构件的组成方式。

从结构体系上来分，常用的高层建筑结构的抗侧力体系主要有：框架结构、剪力墙结构、框架－剪力墙结构、筒体结构、悬挂结构及巨型框架结构等。

Chap 21、为什么活荷载的不考虑不利布置？计算高层建筑结构在竖向荷载作用下的内力时，一般不考虑楼面及屋面竖向活荷载的不利布置，而是按满布考虑进行计算的。

其一，在高层建筑中各种活荷载占总竖向荷载的比例很小，尤其对于住宅、旅馆和办公楼等，活荷载一般在1.5～2.5kN/㎡范围内，只占全部竖向荷载的10％～20％，因此活荷载不同的布置方式对结构内力产生的影响很小；其二，高层建筑结构是个复杂的空间结构体系，层数与跨数多，不利分布的情况复杂多样，计算工作量极大且计算费用上不经济，因此，为简化起见，在实际工程设计中，可以不考虑活荷载不利分布，按满布方式布置作内力计算后再将框架梁的跨中弯矩乘以1.1～1.3的放大系数。

2、高层建筑结构抵抗水平力的构件有哪几种？各种构件有哪些类型（1）有：梁、柱、支撑、墙和筒组成；（2）梁：钢梁、钢筋混凝土梁、钢骨（型钢）混凝土梁；柱：钢柱、钢筋混凝土柱、钢骨（型钢）混凝土柱；钢管混凝土柱等；支撑有：中心支撑和偏心支撑等；墙：实体墙、桁架剪力墙；钢骨混凝土剪力墙等；筒有：框筒、实腹筒、桁架筒、筒中筒、束筒等；3、如何确定高层建筑的结构方案（1）、结构体系的确定：按：高度、风荷载、地震作用；功能、场地特征；经济因素、体型等因素确定采用以下结构体系；（2）、构件的布置（3）、对构件截面进行初选；4、如何确定高层建筑的风荷载和地震作用；1、风荷载的确定：大多数建筑（300m 以下）可按荷载规范规定的方法计算；少数建筑（高度大、对风荷载敏感或有特殊情况者）还要通过风洞试验）；规范规定的方法：0k z s z w βμμω=z β--基本风压；s μ--风载体型系数；z μ--风压高度变化系数；z β--z 高度处的风振系数；2、地震荷载分为：反应谱法和时程分析法；《抗震规范》要求在设计阶段按照反应谱方法计算地震作用，少数情况需要采用时程分析进行补充；5、减少高层建筑温差影响的措施是什么？减少温差影响的综合技术措施主要有：（1）采取合理的平面和立面设计，避免截面的突变。

《高层建筑结构与抗震》辅导材料四框架结构内力与位移计算学习目标1、熟悉框架结构在竖向荷载和水平荷载作用下的弯矩图形、剪力图形和轴力图形；2、熟悉框架结构内力与位移计算的简化假定及计算简图的确定；3、掌握竖向荷载作用下框架内力的计算方法——分层法；4、掌握水平荷载作用下框架内力的计算方法——反弯点法和D值法，掌握框架结构的侧移计算方法。

学习重点1、竖向荷载作用下框架结构的内力计算；2、水平荷载作用下框架结构的内力及侧移计算。

框架在结构力学中称为刚架，刚架的内力和位移计算方法很多，可分为精确算法和近似算法。

精确法是采用较少的计算假定，较为接近实际情况地考虑建筑结构的内力、位移和外荷载的关系，一般需建立大型的代数方程组，并用电子计算机求解；近似算法对建筑结构引入较多的假定，进行简化计算。

由于近似计算简单、易于掌握，又能反映刚架受力和变形的基本特点，因此近似的计算方法仍为工程师们所常用。

本章内容主要介绍框架结构在荷载作用下内力与位移的近似计算方法。

其中分层法用于框架结构在竖向荷载作用下的内力计算，反弯点法和D值法用于框架结构在水平荷载作用下的内力计算。

既然是近似计算，就需要熟悉框架结构的计算简图和各种计算方法的简化假定。

一、框架结构计算简图的确定一般情况下，框架结构是一个空间受力体系，可以按照第四章所述的平面结构假定的简化原则，忽略结构纵向和横向之间的空间联系，忽略各构件的抗扭作用，将框架结构简化为沿横方向和纵方向的平面框架，承受竖向荷载和水平荷载，进行内力和位移计算。

结构设计时一般取中间有代表性的一榀横向框架进行分析，若作用于纵向框架上的荷载各不相同，则必要时应分别进行计算。

框架结构的节点一般总是三向受力的，但当按平面框架进行结构分析时，则节点也相应地简化。

在常见的现浇钢筋混凝土结构中，梁和柱内的纵向受力钢筋都将穿过节点或锚入节点区，这时节点应简化为刚接节点；对于现浇钢筋混凝土柱与基础的连接形式，一般也设计成固定支座，即为刚性连接。

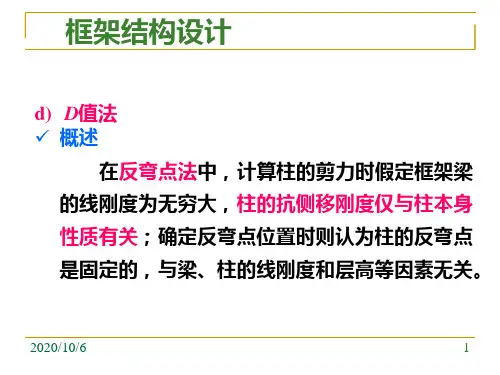

框架结构在水平荷载下的计算反弯点法和D值法一、计算反弯点法计算反弯点法是一种经验法，适用于刚度较高的结构。

它基于结构中存在的反弯点，即曲率为零的点。

通过计算这些反弯点的位置和力矩，可以得到结构的内力和变形。

计算反弯点法的计算步骤如下：1.给定结构的几何形状和边界条件，例如梁的长度、剪力边界条件等。

2.根据结构的几何形状和边界条件，计算结构的弹性曲线。

可以使用一般的弹性理论或其他适用的方法。

3.计算结构中的反弯点位置和力矩。

反弯点的位置可以通过求解结构的弹性曲线方程来获得，反弯点处的曲率为零。

力矩可以通过将荷载施加于结构上的每个部分和弹性曲线求解得到。

4.根据反弯点的位置和力矩，计算结构的内力和变形。

内力可以通过结构的受力平衡方程求解，变形可以通过结构的弹性曲线方程求解。

优点：1.相对简单易懂，不需要复杂的计算方法和软件。

缺点：1.只适用于刚度较高的结构，无法适用于柔性结构。

2.需要手工计算，计算过程繁琐。

3.无法考虑非线性和动力特性。

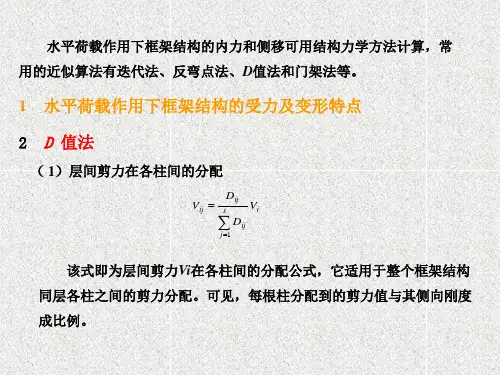

二、D值法D值法是一种常用的结构计算方法，适用于不同刚度的结构。

它基于结构的刚度和刚度分布，通过计算结构的刚度矩阵和荷载向量，得到结构的内力和变形。

D值法的计算步骤如下：1.给定结构的几何形状和边界条件，例如梁的长度、材料性质等。

2.根据结构的几何形状和边界条件，建立结构的刚度矩阵。

刚度矩阵可以通过结构的几何形状和材料性质计算得到。

3.根据结构的荷载，建立荷载向量。

荷载向量可以通过结构的荷载形式和大小计算得到。

4.解结构的内力和变形。

通过求解结构的刚度矩阵和荷载向量的乘积，可以得到结构的位移向量。

通过位移向量和刚度矩阵的乘积，可以得到结构的内力向量。

优点：1.适用于不同刚度的结构，可以考虑结构的非线性和动力特性。

2.可以使用计算软件进行计算，提高计算效率和准确性。

缺点：1.较为复杂，需要掌握结构力学理论和计算方法。

2.计算过程较为繁琐，需要较长的计算时间。

总结：计算反弯点法和D值法是两种常用的框架结构计算方法。
