ZLB型立式长轴泵参数

LB、LK立式长轴泵Vertical Mixed Flow Pump产品概述LK、LB型立式长轴泵适用于电厂、钢厂、自来水公司、污水处理厂、石油化工、矿山等工矿企业，以及市政给排水工程、农业灌溉、防洪排涝等工程。

可以用来输送55℃以下的清水、雨水、铁皮坑水、污水以及海水等介质，流量范围30-70000m³/h，扬程范围7-200m。

特殊设计的输送介质温度可达90℃。

DescriptionThe said series pumps are used to transfer clear water,rain water,water in iron sheet pits,sewage and seawater,servicing in power plants,iron and steel works,water supply companies,sewage treatment plants,petroleum and chemical industries,mines as well as municipal water supply and drainage projects,farmlands irriagation,flood protection and drain waterlogged farmlands,etc..The temperature of pumped media is below 550C and reaches to 900C for special design. The flow rate ranges from 30 to 20000m3/h and the head—from 7 to 200m.产品特点1、运行平稳，安全可靠，免抽真空启动，使用寿命周期长。

2、泵体积小，基础占地面积少，基础以下泵长度可以调整，适应性强。

3、流道简单可靠，节省泵房基建投资。

“吸程”也叫“最大自吸高度”(也可以理解为“自吸的程度”)。

即微型泵在不加引水的情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。

一般水源低于等于泵的摆放位置时，就需要泵有自吸能力。

例如户外旅游时，需要抽取河中的水，最好用带自吸能力的微型水泵（不可能人跑到河里先往进水管加点引水吧）。

又或者抽的液体有腐蚀、不方便加引水等等场合。

例如：有种水泵，型号叫某某BSP系列，体积并不大，但标称的吸程可以到4米，确实可以不加引水到4米，算微型水泵里比较高的。

微型水泵里，不是所有的泵都有自吸能力(“吸程”)的。

有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。

有的微型水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下，能抽起水的垂直高度有差距，甚至可能只有一半不到。

所以水泵选型时，吸程是个比较重要的参数。

水泵的扬程是指水泵能把水扬高的能力。

通常扬程用英文字母H表示，常用单位为米。

通俗的讲扬程就是能把水泵到多高，从水面到泵体为吸程，从泵体至抽水高度为扬程，吸程和扬程之和为总扬程，如果吸程不够扬程再高也是无法泵上水耒.潜水泵除外根据液体压强公式p=ρgh，估算大气压可压起的水柱高为h=p/ρg=10m。

各类泵的扬程计算是通过流体力学中的伯努方程式来计算的，公式可在流体力学书中查到。

一般来说可用简单的方法计算，扬程等于该泵的功率乘102倍的效率再除以流量和该液体的密度计算步骤如下：1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3 其它管用s=10.3n^2/d^5.33,n为管道内壁糙率；2、计算管道两端的水头差，即管道的沿程水头损失hf=sLQ^23、计算泵的扬程：H=hf+kh=sLQ^2+kh式中： Q——喷射流量，以m^3/s为单位；d——管道内径；h——喷射高度，以m计； hf ——管道的沿程水头损失，以m为单位；L——管道起端至末端的长度，以 m为单位；k——大于1的系数，可取k=1.1（射流在空中因有空气阻力）。

长轴液下泵参数长轴液下泵，作为一种常见的泵类设备，其参数对于设备的性能和工作效率起着至关重要的作用。

在选择长轴液下泵时，需要了解并掌握其参数，以便能够更好地应用和维护设备。

长轴液下泵的参数包括流量、扬程、效率、功率等。

流量是指单位时间内通过泵的液体体积，通常以立方米每小时或立方米每秒来表示。

流量的大小直接影响着泵的输送能力，因此在选择泵时需要根据实际需要来确定流量大小。

扬程是指泵能够提供的最大扬程高度，通常以米为单位。

扬程越高，泵能够输送液体的高度就越大，因此在选择长轴液下泵时，需要根据工程需求来确定合适的扬程。

效率是衡量长轴液下泵性能的重要参数之一，它表示泵将输入的机械能转换为流体能的能力。

泵的效率越高，能源消耗就越低，因此在选择泵时需要尽量选取高效率的设备，以节约能源和降低运行成本。

功率是泵设备所需的电力或机械动力大小，通常以千瓦或马力为单位。

功率大小直接影响着泵设备的运行稳定性和工作效率，因此在选择长轴液下泵时，需要根据实际工况确定所需的功率大小。

除此之外，长轴液下泵的参数还包括口径、转速、进口压力、出口压力等。

口径是指泵的进出口管道的直径大小，通常以毫米为单位。

口径的选择要根据管道的流量和扬程来确定，以确保泵能够正常运行。

转速是指泵的转子旋转速度，通常以转每分钟为单位。

转速的大小直接影响着泵的流量和扬程，因此在选择泵时需要根据实际需要确定合适的转速范围。

进口压力和出口压力分别指泵的进口和出口处的压力大小，通常以帕斯卡或巴为单位。

压力的大小决定了泵能够输送液体的能力，因此在选择长轴液下泵时，需要根据工程需求确定合适的进出口压力范围。

总的来说，长轴液下泵的参数对于设备的选择、安装和运行都有着重要的影响，只有充分了解和掌握这些参数，才能够更好地应用和维护长轴液下泵设备，确保其正常运行和高效工作。

希望本文对读者有所帮助，谢谢阅读！。

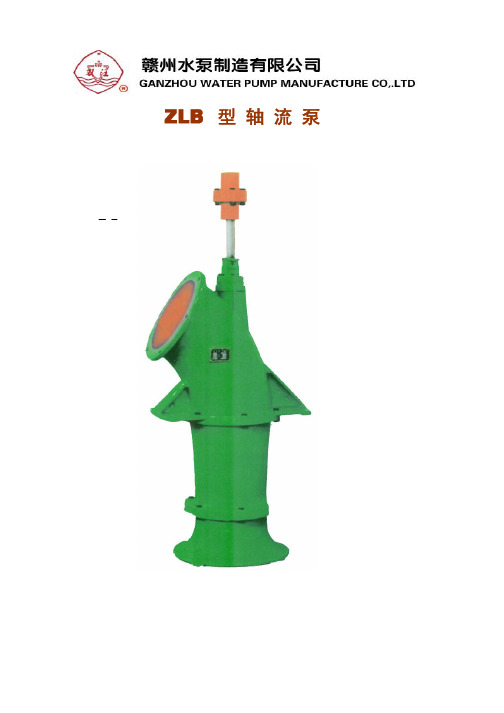

ZLB型轴流泵Type ZLB Axial Flow PumpZLB.ZLD型泵系单级立式轴流泵，适用于抽送清水、污水、雨水及带有轻微腐蚀性的液体，被输送液体温度不高于50°C。

本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛。

ZLB、ZLD pumps are single-stage vertical axial flow pumps.They are provided for delivering clear water,sewage,rainwater and other liquid with slight corrosive.The highest temperature of the liquid is not allowed more than50℃.They have the features of large capacity and low head.They are widely used for agriculture irrigation,water conservancy,water supply& drainage of civil engineering and farmlands,pollution treatment as well as used in salt factories, raise,power stations,docks for water lifting and falling,metallurgy and chemical industry,etc.流量:0.5—60m3/s扬程: 2.0—15mCapacity Q:0.5~60m3/sHead H: 2.0~15m500ZLB-6.3500—泵的吐出口径(mm)Z—轴流泵L—立式B—半调节叶片（D为固定叶片）6.3—泵的设计点扬程(m)500ZLB-120500—泵的吐出口径(mm)Z—轴流泵L—立式B—半调节叶片（D为固定叶片）120—泵的比转数(÷10)Example1500ZLB-6.3500—Outlet diameter of pump(mm)Z—Axial flow pump.L—Vertical.B—Blades adjustable when stationary(D—fixed blades).6.3—Head at design point(m).Example2500ZLB—120500—Outlet diameter of pump(mm)Z—Axial flow pump.L—Vertical.B—Blades adjustable when stationary(D—fixed blades).120—Pump specific speed(÷10)泵轴均为立式安装,吸入口垂直向下,吐出口水平伸出，泵和电机分别安装在两个基础层，泵的轴向推力由电机承受，泵的轴承为橡胶导轴承，密封为填料密封。

长轴液下泵参数长轴液下泵是一种常见的工业设备，用于将液体从低处抽送到高处或者远处的地方。

它在许多领域都有广泛的应用，比如工业生产、市政工程、农业灌溉等。

在选择长轴液下泵时，我们需要考虑一些重要参数，以确保设备能够正常运行并满足工作需求。

我们需要考虑的是长轴液下泵的扬程。

扬程是长轴液下泵能够提供的最大扬程高度，也就是液体可以抽送到的最高位置。

通常情况下，我们会根据具体的工作场景和需求来选择合适的扬程，以确保液体能够被有效地输送到目标位置。

我们需要关注的是长轴液下泵的流量。

流量是指单位时间内长轴液下泵所能输送的液体量，通常以立方米/小时或者升/秒来表示。

在选择长轴液下泵时，我们需要根据实际需求来确定所需的流量大小，以确保长轴液下泵能够满足工作场景的需求。

长轴液下泵的功率也是一个重要的参数。

功率越大，长轴液下泵所能提供的扬程和流量就越大。

在选择长轴液下泵时，我们需要根据具体的工作需求和场景来确定所需的功率大小，以确保长轴液下泵能够正常运行并完成工作任务。

除了上述参数外，我们还需要考虑长轴液下泵的材质和结构。

长轴液下泵通常由泵体、叶轮、轴和电机等部件组成，不同的材质和结构会影响长轴液下泵的耐久性和使用寿命。

因此，在选择长轴液下泵时，我们需要注意选择质量好、结构合理的长轴液下泵，以确保设备能够稳定运行并具有较长的使用寿命。

在使用长轴液下泵时，我们还需要注意设备的安装和维护。

正确的安装可以确保长轴液下泵的正常运行，而定期的维护和保养可以延长长轴液下泵的使用寿命并减少故障发生的可能性。

总的来说，选择合适的长轴液下泵参数对于设备的正常运行和工作效率至关重要。

通过合理选择扬程、流量、功率以及注意材质和结构等方面的参数，我们可以确保长轴液下泵能够满足工作需求并具有较长的使用寿命，为工业生产和其他领域的应用提供稳定可靠的液体输送解决方案。

浅谈立式轴流泵的工作原理、构造及维修一、立式轴流泵概述轴流泵以单级立式轴流泵运用最广泛，此种泵是一种大流量、低扬程的泵，可抽送40℃以下的清水或雨水、江河水、污水及类似于清水的其它液体介质。

可用于农业排灌、城市给排水、热电站输送循环水或其他水利工程之用。

立式轴流泵的型号众多，以油田给排水为例，常用型号有28ZLB-70、36ZLB-4A、40ZLB-85、700ZLB-1.3-7.2等。

立式轴流泵的型号众多，以油田给排水为例，常用型号有28ZLB-70、36ZLB-4A、40ZLB-85、700ZLB-1.3-7.2等。

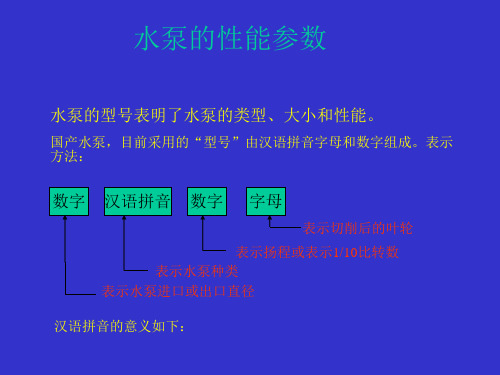

轴流泵的型号意义：28 Z L B—7028--泵的出水口直径为28英寸；Z--轴流泵；L--立式结构；B--半调节叶片；70--比转速被10除所得的化整数二、立式轴流泵的工作原理与构造1、立式轴流泵的工作原理立式轴流泵是以空气动力学中，机翼的升力理论为基础。

当流体绕过翼型时，在翼型的首端点处分离成为两股流，它们分别经过翼型的上表面和下表面，然后同时在翼型的尾端汇合，由于沿翼型下表面的路程比上表面路程长一些，流体沿翼型下表面的流速要比沿翼型上表面流速大，相应的，翼型下表面的压力将小于上表面，流体对翼型有一个向下的作用力，同样，翼型对于流体也将产生一个反作用力，与此作用力相等，方向相反，作用在流体上，在此力作用下，水就被压升到一定的高度上去。

2、立式轴流泵的构造立式轴流泵的构造主要有：喇叭管、叶轮、导叶体、出水弯管、泵轴、轴承、填料函、传动轴等。

分述如下：1) 喇叭管：喇叭管为中小型立式轴流泵的吸水室，用铸铁铸造，他的作用是把水以最小的损失均匀的引向叶轮。

2) 叶轮：叶轮是轴流泵的主要工作部件，有叶片、轮毂、导水锥等组成。

3) 导叶体：导叶体位于叶轮上方，他的主要作用是消除水流的旋转运动，减少水头损失。

同时可将水流的部分动能转变为压能。

4) 泵轴和轴承：泵轴采用优质碳素钢制成，主要是用来向叶轮传递扭矩的。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。

立式管道泵型号参数表。

常见立式多级泵型号规格用途参数及选型分析 The Standardization Office was revised on the afternoon of December 13, 2020产品概述立式多级泵采用多个导水段、叶轮组合而成，具有扬程、压力大的典型优点。

非常适用于高楼层自来水增压、远距离输水和需要压力较大的实验设备增压等场合使用。

当然，需要立式多级泵的场合远不止以上所提的几个场合，为了满足各种场合使用，商家也推出了形形色色的立式多级泵，尽管型号多样化，但水泵外观样式大致相同（进出水口位于同一直线和下进水上出水的形式）及工作原理相同。

绝大多数都是离心泵的工作原理。

以下介绍的也全部是离心式多级泵，可以满足小区,大型建筑群(如学校、部队、大型工厂等),别墅群等场合生活供水；大厦,写字楼等商业建筑群空调制冷系统增压和消防增压；自来水厂远距离增压；各种建筑施工现场抽吸不含杂质的清水。

选型分析以下所提的产品型号全部以的产品为例。

我从常见的几个用途出发以举例的形式分析，供选型有需要的朋友参考:生活供水：理论上说，生活供水增压可以选择以下几个类型（、、、）的任意一种，但是从卫生和工作效率来说，不可随意选。

CRF属于最新推出的系列产品，不管是外观还是工作效率，CRF在各方面都是做得最好的。

如果您需要高效又清洁的增压水泵，CRF当然是您的首选！对于一般规模的的生活供水，DL系列泵可不考虑。

DL属于低转速高扬程（30-250m）大流量（12-500m³/h）泵，尽管采用HT200铸铁制造，但是其价格往往比CRF全不锈钢多级泵价格还高。

VP系列产品属于小流量（4-30m³/h）高扬程离心泵，其除叶轮采用H62黄铜制造外，其他全部采用铸铁，因此，VP型多级泵的在同等参数下，其价格最低，如无特别要求，采用VP立式多级泵做生活泵也是非常不错的。

GDL属于制造工艺比较陈旧的产品，属于中等流量（2-72m³/h）高扬程（24-160m）管道式离心泵，尽管其进水段采用HT200铸铁，但其在相同参数的情况下，价格和全不锈钢的CRF相当，如无特殊要求，生活供水也可不考虑GDL系列产品。
