任务2.3 机床夹具的设计案例一、机床夹具的设计思路（一）设计原因机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。

其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。

因此简单来说设计夹具的目的就是为了将工件摆放在正确位置上。

但由于不同工件有相应的特异性，因此传统的通用夹具无法满足定位夹紧的需求，这个时候就需要设计出一套只供工件使用的专用夹具，来实现工件的定位夹紧。

夹具就是在这样的背景下才会被设计出来。

在设计夹具前首先要对工件进行分析，了解工件的外观、作用、加工精度、加工要求，根据工件进行专用夹具的分析。

最主要的是用于什么工艺，如何根据工件确定夹紧位置和何如进行定位。

同时还要明确该工件用途是什么，怎么进行加工，这样才能设计出一套符合加工要求同时还能体现出作用的夹具。

（二）设计的基本要求（1）保证工件的加工精度。

工件加工工序的技术要求，包括工序尺寸精度、形位精度、表面粗糙度和其他特殊要求。

夹具设计首先要保证工件被加工工序的这些质量指标。

其关键在于正确地按六点定位原则去确定定位方法和定位元件，必要时进行误差的分析和计算。

同时，要合理地确定夹紧点和夹紧力，尽量减小因加压、切削、振动所产生的变形。

为此，夹具结构要合理，刚性要好。

（2）提高生产率、降低成本、提高经济性。

尽量采用多件多位、快速高效的先进结构，缩短辅助时间，条件和经济许可时，还可采用自动操纵装置，以提高生产效率。

在此基础上，要力求结构简单，制造容易，尽量采用标准元件和结构，以缩短设计和制造周期，降低夹具制造成本，提高其经济性。

（3）操作方便、省力和安全。

夹具的操作要尽量使之方便。

若有条件，尽可能采用气动、液压以及其他机械化、自动化的夹紧装置，以减轻劳动强度。

同时，要从结构上、控制装置上保证操作的安全，必要时要设计和配备安全防护装置。

（2）便于排屑。

排屑是一个容易被忽视的问题。

排屑不畅，将会影响工件定位的正确性和可靠性;同时，积屑热量将造成系统的热变形，影响加工质量;清屑要增加辅助时间;聚屑还可能损坏刀具以至造成工伤事故。

夹具设计方案一、背景介绍夹具是一种用于固定工件并提供加工和组装所需位置的工具。

在制造业中，夹具起着至关重要的作用，它能够保证工件的稳定和精确加工，从而提高生产效率和质量。

本文将介绍一种夹具设计方案，旨在满足特定工件的加工需求。

二、需求分析针对特定工件的加工要求，我们需要设计一个夹具，满足以下需求：1. 稳定性：夹具需要能够牢固地固定工件，避免在加工过程中发生移动或滑动。

2. 精度要求：工件具有一定的加工精度要求，夹具需要提供准确的定位和固定，确保加工精度。

3. 加工效率：夹具应设计合理，方便加工人员操作，提高工作效率。

三、设计方案基于以上需求分析，我们提出以下夹具设计方案：1. 结构设计：(1) 选择合适的夹具类型：根据工件的形状和加工要求，选择合适的夹具类型，如夹具钳、夹具板等。

(2) 夹具构架设计：设计夹具的构架和定位装置，确保夹具与工件的匹配和稳定性。

(3) 强度计算：根据工件的重量和加工力，进行夹具的强度计算，确保夹具具有足够的承载能力。

2. 定位与固定设计：(1) 定位装置设计：根据工件的特点和加工要求，设计夹具的定位装置，确保工件的准确定位。

(2) 固定方式选择：根据工艺要求和工件特点，选择合适的固定方式，如夹紧、螺旋固定等。

3. 操作性与安全性设计：(1) 操作便捷性：考虑到加工效率，设计夹具时应尽量减少操作步骤，方便操作人员快速固定工件。

(2) 安全性设计：夹具的设计应符合相关安全标准，确保操作人员和设备的安全。

4. 材料选择：选择适合夹具的使用条件的材料，如钢材、铝材等，确保夹具的稳定性和耐用性。

四、效果评估设计完成后，需对夹具进行效果评估，包括以下方面：1. 稳定性评估：通过实际使用和试验，评估夹具的稳定性，检查工件加工时是否有移动或滑动。

2. 加工精度评估：测量加工后工件的尺寸精度，评估夹具是否满足加工精度要求。

3. 操作效率评估：通过实际操作，评估夹具的操作便捷性和加工效率，检查是否需要进行进一步的改进。

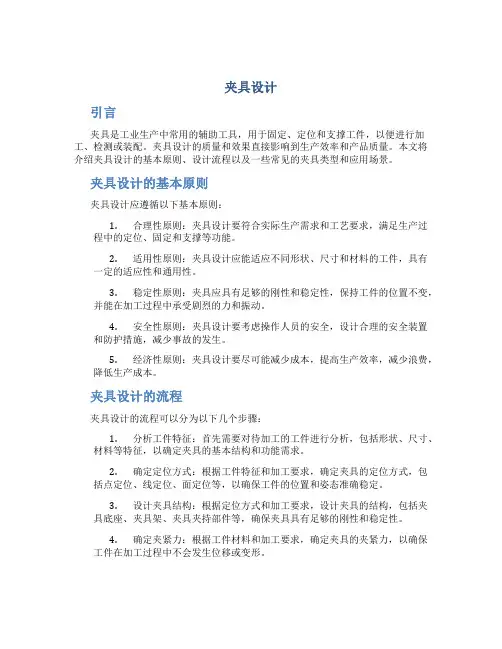

夹具设计引言夹具是工业生产中常用的辅助工具，用于固定、定位和支撑工件，以便进行加工、检测或装配。

夹具设计的质量和效果直接影响到生产效率和产品质量。

本文将介绍夹具设计的基本原则、设计流程以及一些常见的夹具类型和应用场景。

夹具设计的基本原则夹具设计应遵循以下基本原则：1.合理性原则：夹具设计要符合实际生产需求和工艺要求，满足生产过程中的定位、固定和支撑等功能。

2.适用性原则：夹具设计应能适应不同形状、尺寸和材料的工件，具有一定的适应性和通用性。

3.稳定性原则：夹具应具有足够的刚性和稳定性，保持工件的位置不变，并能在加工过程中承受剧烈的力和振动。

4.安全性原则：夹具设计要考虑操作人员的安全，设计合理的安全装置和防护措施，减少事故的发生。

5.经济性原则：夹具设计要尽可能减少成本，提高生产效率，减少浪费，降低生产成本。

夹具设计的流程夹具设计的流程可以分为以下几个步骤：1.分析工件特征：首先需要对待加工的工件进行分析，包括形状、尺寸、材料等特征，以确定夹具的基本结构和功能需求。

2.确定定位方式：根据工件特征和加工要求，确定夹具的定位方式，包括点定位、线定位、面定位等，以确保工件的位置和姿态准确稳定。

3.设计夹具结构：根据定位方式和加工要求，设计夹具的结构，包括夹具底座、夹具架、夹具夹持部件等，确保夹具具有足够的刚性和稳定性。

4.确定夹紧力：根据工件材料和加工要求，确定夹具的夹紧力，以确保工件在加工过程中不会发生位移或变形。

5.设计安全装置：根据工艺要求和安全标准，设计夹具的安全装置，以确保操作人员的安全，如防护罩、限位装置等。

6.优化设计：对夹具设计进行优化，考虑稳定性、精度、工艺性等因素，使夹具的效率和效果达到最佳状态。

7.制作和调试：根据夹具设计图纸进行制作，然后进行夹具的调试和测试，确保夹具能够正常使用。

常见夹具类型和应用场景1.夹具工作台：用于固定和支撑工件，提供稳定的工作平台，适用于钻孔、铣削、打磨等加工工序。

专用夹具的设计为了提高劳动生产率，保证加工质量，机床使用说明书降低劳动强度，需要设计专用的夹具。

车床夹具设计要点：（1）定位装置的设计要求在车床上加工回转面时要求工件被加工面的轴线与车床主轴的旋转轴线重合，夹具上定位装置的结构和布置，必须保证这一点。

因此，对于轴套类和盘类工件，要求夹具定位元件工作表面的对称中心线与夹具的回转轴线重合。

对于壳体、接头或支座等工件，被加工的回转面轴线与工序基准之间有尺寸联系或相互位置精度要求时，应以夹具轴线为基准确定定位元件工作表面的位置。

（2）夹紧装置的设计要求在车削过程中，由于工件和夹具随主轴旋转，除工件受切削扭矩的作用外，整个夹具还受到离心力的作用。

此外，工件定位基准的位置相对于切削力和重力的方向是变化的。

因此，夹紧机构必须产生足够的夹紧力，自锁性能要可靠。

对于角铁式夹具，还应注意施力方式，防止引起夹具变形。

（3）夹具与机床主轴的连接车床夹具与机床主轴的连接精度对夹具的回转精度有决定性的影响。

因此，要求夹具的回转轴线与主轴轴线应具有尽可能高的同轴度。

心轴类车床夹具以莫氏锥柄与机床主轴锥孔配合连接，用螺杆拉紧。

有的心根据径向尺寸的大小，其它专用夹具在机床主轴上的安装连接一般有两种方式：1) 对于径向尺寸D<140mm，或D<(2～3)d的小型夹具，一般用锥柄安装在车床主轴的锥孔中，并用螺杆拉紧。

这种连接方式定心精度较高。

2) 对于径向尺寸较大的夹具。

一般通过过渡盘与车床主轴头端连接。

过渡盘的使用，使夹具省去了与特定机床的联接部分，从而增加了通用性，即通过同规格的过渡盘可用于别的机床。

同时也便于用百分表在夹具校正环或定位面上找正的办法来减少其安装误差。

因而在设计圆盘式车床夹具时，就应对定位面与校正面间的同轴度以及定位面对安装平面的垂直度误差提出严格要求。

（4）总体结构设计要求车床夹具一般是在悬臂的状态下工作，为保证加工的稳定性，夹具的结构应力求紧凑、轻便，悬伸长度要短，使重心尽可能靠近主轴。

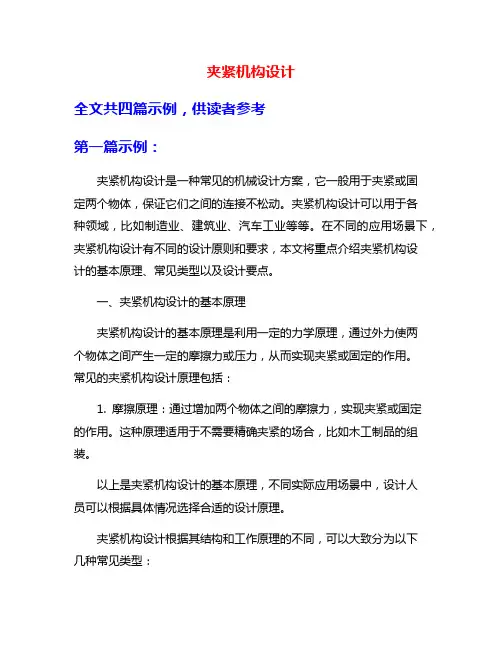

夹紧机构设计全文共四篇示例，供读者参考第一篇示例：夹紧机构设计是一种常见的机械设计方案，它一般用于夹紧或固定两个物体，保证它们之间的连接不松动。

夹紧机构设计可以用于各种领域，比如制造业、建筑业、汽车工业等等。

在不同的应用场景下，夹紧机构设计有不同的设计原则和要求，本文将重点介绍夹紧机构设计的基本原理、常见类型以及设计要点。

一、夹紧机构设计的基本原理夹紧机构设计的基本原理是利用一定的力学原理，通过外力使两个物体之间产生一定的摩擦力或压力，从而实现夹紧或固定的作用。

常见的夹紧机构设计原理包括：1. 摩擦原理：通过增加两个物体之间的摩擦力，实现夹紧或固定的作用。

这种原理适用于不需要精确夹紧的场合，比如木工制品的组装。

以上是夹紧机构设计的基本原理，不同实际应用场景中，设计人员可以根据具体情况选择合适的设计原理。

夹紧机构设计根据其结构和工作原理的不同，可以大致分为以下几种常见类型：1. 螺纹夹紧：通过旋转螺纹，使夹紧力产生，从而实现夹紧或固定的作用。

这种类型的夹紧机构设计在机械制造领域应用广泛。

在进行夹紧机构设计时，设计人员需要注意以下几个要点：1. 确定夹紧力：根据连接物体的重量和工作环境的要求，确定夹紧力的大小。

夹紧力过大容易损坏物体，过小则无法确保连接的牢固。

2. 选择合适的夹紧机构类型：根据连接物体的形状和工作环境的要求，选择合适的夹紧机构类型。

不同类型的夹紧机构有不同的工作原理和适用范围，需要根据具体情况进行选择。

3. 考虑安全性：在进行夹紧机构设计时，设计人员需要考虑工作中可能出现的安全隐患，并设计相应的安全保护措施，确保使用过程中不会发生意外事故。

4. 考虑便捷性：在进行夹紧机构设计时，设计人员需要考虑操作的便捷性，设计出易于使用和维护的夹紧机构，提高工作效率和使用便利性。

以上是夹紧机构设计的要点，设计人员在进行具体设计时，可以根据这些要点进行参考，确保设计出合理、实用的夹紧机构。

总结：第二篇示例：夹紧机构在机械领域中是非常重要的一种机构，它可以在零件加工、装配、运输等过程中确保零件的夹紧和固定，从而保证加工质量和生产效率。

夹具设计方案概述：夹具是一种工具，用于固定、支撑或夹紧工件，以便在制造、加工或组装过程中进行精确操作。

本文将介绍夹具设计方案的要点和步骤，以及如何根据特定工件和作业需求来选择和设计适用的夹具。

一、需求分析在进行夹具设计方案之前，首先需要对具体的工件和作业需求进行全面的分析。

这包括确定工件的形状、尺寸、材料以及加工过程的要求等。

二、夹具类型选择根据工件的特性和作业需求，选择合适的夹具类型是设计方案的重要一步。

以下是常见的夹具类型：1. 手动夹具：适用于简单加工和组装，操作便捷，成本相对较低，但精度相对较低。

2. 浮动夹具：具有更高的精度和稳定性，适用于对工件位置要求更高的加工过程。

3. 液压夹具：通过液压系统提供稳定的夹紧力，适用于大型和重型工件加工。

4. 自动夹具：配有自动化控制系统，能够自动调整夹紧力和工件位置，适用于高精度和大批量生产。

三、夹具设计步骤根据具体的工件和作业需求，以下是一个一般的夹具设计步骤：1. 确定夹具定位方式：根据工件的形状和尺寸，确定夹具的定位方式，包括点定位、面定位和边定位等。

2. 设计夹具夹具装夹方式：根据工件的特点和作业需求，选择合适的夹具装夹方式，如机械夹紧、气动夹紧或液压夹紧等。

3. 确定夹具材料和结构：根据工件的材料和加工过程的要求，选择合适的夹具材料，如钢材、铝合金或塑料等。

同时，设计夹具的结构，确保夹具的强度和刚度。

4. 添加辅助装置：根据特定的工艺要求，设计和添加辅助装置，如刀具接触检测装置、夹紧力监测装置或自动化控制装置等。

5. 进行夹具装配和调试：根据设计图纸，进行夹具的装配和调试，确保夹具的正常工作和稳定性。

6. 进行夹具试用和验证：在实际的生产环境中进行夹具的试用和验证，对夹具的性能和稳定性进行评估和优化。

四、夹具设计注意事项夹具设计过程中，需要注意以下事项以确保设计的可靠性和效率：1. 可拆卸性：夹具的设计应具备可拆卸性，方便夹具的维护和更换。

夹具设计（实例）图3-2所示为CA6140车床上接头的零件图。

该零件系大批量生产，材料为45号钢，毛坯采用模锻件。

现要求设计加工该零件上尺寸为28H11的槽口所使用的夹具。

图3-2 CA6140车床上接头的零件图零件上槽口的加工要求是：保证宽度28H11，深度40mm，表面粗糙度侧面为Ra3.2μm，底面为Ra6.3μm。

并要求两侧面对孔ф20H7的轴心线对称，公差为0.1mm；两侧面对孔ф10H7的轴心线垂直，其公差为0.1mm。

零件的加工工艺过程安排是在加工槽口之前，除孔ф10H7尚未进行加工外，其他各面均已加工达到图纸要求。

槽口的加工采用三面刃铣刀在卧式铣床上进行。

一、工件装夹方案的确定工件装夹方案的确定，首先应考虑满足加工要求。

槽口两侧面之间的宽度28H11取决于铣刀的宽度，与夹具无关，而深度40mm则由调整刀具相对夹具的位置保证。

两侧面对孔ф10H7轴心线的垂直度要求，因该孔尚未进行加工，故可在后面该孔加工工序中保证。

为此，考虑定位方案，主要应满足两侧面与孔ф20H7轴心线的对称度要求。

根据基准重合的原则，应选孔ф20H7的轴心线为第一定位基准。

由于要保证一定的加工深度，故工件沿高度方向的不定度也应限制。

此外，从零件的工作性能要求可知，需要加工的两侧面应与已加工过的两外侧面互成90度，因此在工作定位时还必须限制绕孔ф20H7的轴心线的不定度。

故工件的定位基准的选择如图3.3所示，除孔ф20H7（限制沿x,y轴和绕x,y轴的不定度）之外，还应以一端面（限制沿z轴的不定度）和一外侧面（限制绕z轴的不定度）进行定位，共限制六个不定度，属于完全定位。

工件定位方案的确定除了考虑加工要求外，还应结合定位元件的结构及夹紧方案实现的可能性而予以最后确定。

对接头这个零件，铣槽口工序的夹紧力方向，不外乎是沿径向或沿轴向两种。

如采用如图 3.4（a）所示的沿径向夹紧的方案，由于ф20H7孔的轴心线是定位基准，故必须采用定心夹紧机构，XYZX以实现夹紧力方向作用于主要定位基面。

摘要我国社会主义现代化要求机械制造工业为国民经济各部门的技术进步、技术改造提供先进、高效的技术装备，它首先要为我国正在发展的产业包括农业、重工业、轻工业以及其它产业提供质量优良、技术先进的技术装备，同时还要为新材料、新能源、机械工程等新技术的生产和应用提供基础装备。

本论文是结合目前实际生产中，通用夹具不能满足生产要求，用通用夹具装夹工件效率低、劳动强度大、加工质量不高，而且往往需要增加划线工序，而专门设计的一种铣床夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体与定位键的设计及加工精度等方面的分析。

该夹具具有良好的加工精度，针对性强，主要用于拔叉零件铣槽工序的加工。

本夹具具有夹紧力装置，具备现代机床夹具所要求的高效化和精密化的特点，可以有效的减少工件加工的基本时间和辅助时间，大大提高了劳动生产力，有效地减轻了工人的劳动强度。

本夹具能在加工常规零件的时候使质量进一步提升，并降低劳动强度，能在保证产品质量加工精度的同时批量生产，从而降低生产成本。

从而夹具的使用在某种程度上提高实际生产中企业的效益。

因而对夹具知识的认识和学习，在今天显的优为重要起来。

关键词：装备，制造，机床夹具目录摘要 (I)目录 (III)1 机床夹具概论 (1)1.1机床夹具及其功用 (1)1.2工件的定位 (7)1.3定位误差分析 (13)1.4工件的组合定位 (16)2 工件的夹紧 (19)2.1夹紧装置的组成及其设计原则 (19)2.2确定夹紧力的基本原则 (20)2.3夹紧机构的设计要求 (24)3 铣床夹具设计 (26)3.1定位方案 (27)3.2夹紧方案 (31)3.3对刀方案 (31)3.4夹具体与定位键 (31)3.5夹具总图上的尺寸、公差和技术要求 (32)3.6夹具精度分析 (33)4 各类铣床夹具 (35)4.1铣床夹具 (35)4.2典型数控机床夹具 (36)致谢 (40)参考文献 (41)1 机床夹具概论1.1机床夹具及其功用1.1.1机床夹具的概述定位：工件在机床上加工时，为保证加工精度和提高生产率，必须使工件在机床上相对刀具占有正确的位置，这个过程称为定位。
