制冷原理与设备第三章思考题、习题参考答案1.单级蒸汽压缩式制冷的理论循环工作过程单级蒸汽压缩式制冷系统主要有压缩机、冷凝器、膨胀阀、蒸发器四大件组成。
1)压缩过程：压缩机是制冷系统的心脏。
压缩机不断抽吸从蒸发器中产生的低压低温的制冷剂蒸汽，保持蒸发器的低压汽化条件。
同时将抽出的低压低温蒸汽压缩成高压高温的过热蒸汽输送到冷凝器。
在这个过程中压缩机需要做功。
2）冷凝过程：高压高温的过热蒸汽在冷凝器中把热量传给环境介质，制冷剂被冷却凝结成高温高压饱和液体，进入膨胀阀。
3）节流过程：高温高压饱和液体经过膨胀阀节流变为低温低压湿饱和蒸汽，进入蒸发器。
4）蒸发过程：进入蒸发器的低温、低压液体吸收被冷却物热量得到制冷目的，制冷剂汽化（沸腾）为低温低压蒸汽。
2.制冷剂压焓图和温熵图基本内容1）压焓图一点：临界点C三区：液相区、两相区、气相区。
五态：过冷液状态、饱和液状态、湿蒸气状态、饱和蒸气状态、过热蒸气状态。
八线：饱和液线x=0、饱和蒸气线x=1、无数条等干度线x、等压线p（水平线）、等焓线h（垂直线）等熵线s、等比体积线v、等温线t等温线：在图中为点化线，在过冷区为垂直线，在湿区为水平线（并且与定压线重合），在过热曲为向下弯曲的曲线。
等焓线：在图中为实线。
在过热区为向右下弯曲的曲线比等比体积线v的斜率大。
越往右下的等熵线熵值越大。
比等比体积线v：图中为虚线。
在过热区向下弯曲的曲线。
愈往下的等比容线，比容愈大。
过程热量：在图中可以用横坐标的长度代表。
2）温熵图一点：临界点三区：气相区、液相区、湿蒸气区五态：过冷液体、饱和液体、湿蒸气、饱和蒸气、过热蒸气八线：等温线、等熵线、饱和蒸气线、饱和液体线、等干度线、等容线、等压线、等焓线。
①饱和液体线X=0：由于过冷液体线密集在X=0线附近，所以饱和液体表示两种状态：过冷液体和饱和液体。
②等压线：在过冷区为向右下方弯曲的曲线，在湿区为水平线和等温线重合；在过热区为向右上方弯曲的曲线。
制冷原理与设备考试复习资料制冷技术是为适应人们对低温条件的需要而产生和发展起来的。
一、人工制冷是指用人为的方法不断地从被冷却系统（物体或空间）吸收热量并排至环境介质（空气或水）中去，并在必要长的时间内维持所必要的低温的一门技术。
二、制冷技术的研究内容1）研究获得低温的方法和有关机理，以及与此相应的制冷循环，并对制冷循环进行热力计算。
2）研究制冷工质的性质3）研究制冷循环所必需的各种机械设备、控制仪表和系统等，以及它们的工作原理、性能分析、结构设计、组织流程、系统配套、设备隔热及自动化运行制冷技术的应用1）空调工程对环境的温度、湿度、洁净度进行控制。
2）食品工程保持稳定的低温环境，延长和提高食品的质量。
3）机械及冶金工业 4）医疗卫生事业5）国防工业和现代科技6）石油化工、有机合成 7）轻工业、精密仪表工业8）农业、水产业 9）建筑及水利 10）日常生活第一章制冷的方法一、制冷的方法1、相变：是利用某些物质在发生相变时的吸热效应进行制冷的方法。
2、气体膨胀制冷是利用压缩气体的绝热膨胀效应，从而获得低温气流的制冷技术。
3、热电制冷（半导体制冷）是利用帕尔帖效应的原理来达到制冷的目的。
4、固体吸附式制冷某些固体物质在一定的温度和压力下能吸附某种工质的气体或水蒸气，在另一温度及压力下又能将它释放出来。
5、气体涡流制冷是利用压缩气体经过涡流管产生的涡流，使气流分离成冷、热两股气流。
6、磁制冷是一种以磁性材料为工质的制冷技术。
其基本原理是借助次制冷材料的可逆磁热效应（磁卡效应），即磁制冷材料等温磁化时，向外界放出热量，而绝热退磁时因温度降低，从外界吸收热量。
二、各种制冷方法的原理1、蒸汽压缩式制冷2、蒸汽吸收式制冷3、蒸汽喷射式制冷4、吸附式制冷5、热电制冷（半导体制冷）6、气体膨胀制冷（空气制冷）7、涡流管制冷第2章单极蒸汽压缩式制冷循环一、单级蒸汽压缩式制冷循环的基本工作原理1、制冷循环系统的基本组成基本组成：制冷压缩机、冷凝器、节流装置、蒸发器基本原理图2 、制冷循环过程压缩过程（升压）、冷凝过程（放热）、节流过程（降压）、蒸发过程（吸热）3、制冷系统各部件的主要作用1）制冷压缩机作用：将来自蒸发器的制冷剂蒸汽由蒸发压力提高至冷凝压力。

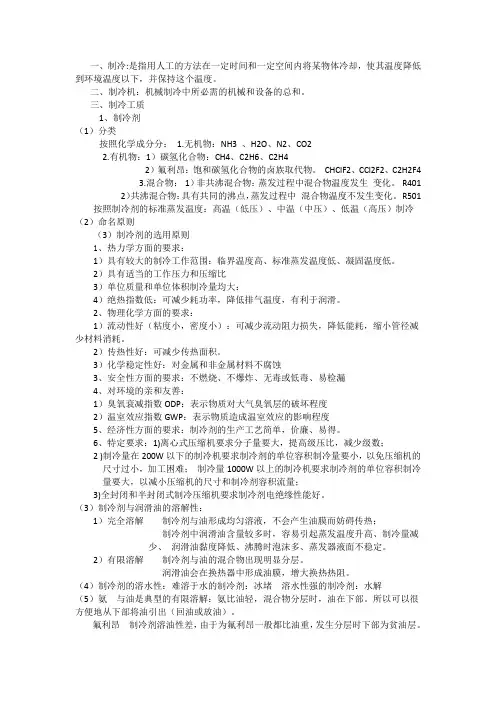

一、制冷:是指用人工的方法在一定时间和一定空间内将某物体冷却，使其温度降低到环境温度以下，并保持这个温度。
二、制冷机：机械制冷中所必需的机械和设备的总和。
三、制冷工质1、制冷剂（1）分类按照化学成分分：1.无机物：NH3 、H2O、N2、CO22.有机物：1）碳氢化合物：CH4、C2H6、C2H42）氟利昂：饱和碳氢化合物的卤族取代物。
CHClF2、CCl2F2、C2H2F43.混合物：1）非共沸混合物：蒸发过程中混合物温度发生变化。
R4012）共沸混合物：具有共同的沸点，蒸发过程中混合物温度不发生变化。
R501 按照制冷剂的标准蒸发温度：高温（低压）、中温（中压）、低温（高压）制冷（2）命名原则（3）制冷剂的选用原则1、热力学方面的要求：1）具有较大的制冷工作范围：临界温度高、标准蒸发温度低、凝固温度低。
2）具有适当的工作压力和压缩比3）单位质量和单位体积制冷量均大：4）绝热指数低：可减少耗功率，降低排气温度，有利于润滑。
2、物理化学方面的要求：1）流动性好（粘度小，密度小）：可减少流动阻力损失，降低能耗，缩小管径减少材料消耗。
2）传热性好：可减少传热面积。
3）化学稳定性好：对金属和非金属材料不腐蚀3、安全性方面的要求：不燃烧、不爆炸、无毒或低毒、易检漏4、对环境的亲和友善：1）臭氧衰减指数ODP：表示物质对大气臭氧层的破坏程度2）温室效应指数GWP：表示物质造成温室效应的影响程度5、经济性方面的要求：制冷剂的生产工艺简单，价廉、易得。
6、特定要求：1)离心式压缩机要求分子量要大，提高级压比，减少级数；2 )制冷量在200W以下的制冷机要求制冷剂的单位容积制冷量要小，以免压缩机的尺寸过小，加工困难；制冷量1000W以上的制冷机要求制冷剂的单位容积制冷量要大，以减小压缩机的尺寸和制冷剂容积流量；3)全封闭和半封闭式制冷压缩机要求制冷剂电绝缘性能好。
（3）制冷剂与润滑油的溶解性：1）完全溶解 制冷剂与油形成均匀溶液，不会产生油膜而妨碍传热；制冷剂中润滑油含量较多时，容易引起蒸发温度升高、制冷量减少、润滑油黏度降低、沸腾时泡沫多、蒸发器液面不稳定。
