水质自动监测站建设方案
编制单位：榆林兴源电子科技有限公司编制时间：2015年07月
目录
一、水质在线自动监测系统概述 (2)
二、水质在线自动监测系统设计依据 (3)
三、水质在线自动监测系统详述 (4)
3.1 采配水单元 (4)
3.2 预处理单元 (4)
3.3 清洗单元 (6)
3.4系统控制单元 (6)
3.5 数据采集、传输和远程监控 (9)
四、水质在线自动监测仪器 (10)
4.1 五参数分析仪（德国科泽 K100 W系列） (10)
4.2 高锰酸盐指数（德国科泽 K301 COD Mn A） (13)
4.3 氨氮分析仪 (德国科泽K301 NH4 A ) (16)
五、项目预算 (18)

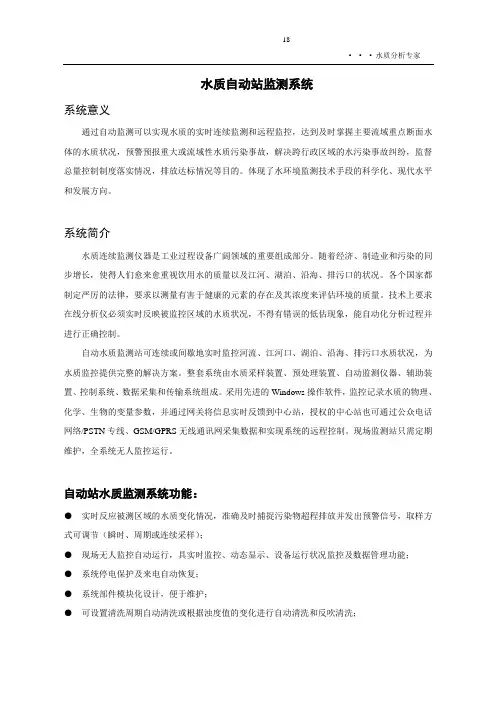

一、水质在线自动监测系统概述
在线水质自动监测系统是以自动监测设备——在线水质分析仪为核心，结合现代的计算机（包括软件）技术、自控技术、网络通讯技术、流体取样术等先进技术手段高度集成的一套完整的自动分析系统。它可以有效地分析来水的各项水质参数，并对水样进行自动留样。同时可利用水质模型功能软件对水质变化趋势进行有效的预测预警，也可以根据实时水质参数之间的关联组合所表现的综合性质，为决策人员提供大量客观详实的有效数据和判断依据。
通常水质在线自动监测系统包括自动分析仪器、取样单元、配水单元、预处理单元、数据采集单元、通讯单元和控制单元；除此以外，还包括清洗除藻、纯水、供电、防雷等辅助单元。水样通过取样设备自动抽取到指定位置，由中控设备控制相应的管路和阀门对水样进行初步的预处理后再进行有针对性的分类处理，合理分配给相应的水质分析设备，分析设备采用符合国家统一颁布的标准方法对水样进行分析测量，并将测量得到的结果传输到数据采集设备，最后由数据采集设备统一发送到远程服务器。在现场，中控设备通常可以对各个系统进行简单的控制，并将测量结果实时显示在中控监视器上。在远程控制中心，一方面通过有功能强大的数据平台，可以把接收来自各站点的监控系统相关信息，汇总得到各种数据报表，并可对数据进行分析处理。先进的数据平台还能结合水质模型功能软件对水质数据进行分析评估以及预测、预警。
本项目监测以下7个常规参数：水温、PH、电导率、DO、浊度、高锰酸盐指数、氨氮。
二、水质在线自动监测系统设计依据
水质自动监测站的初步设计主要依据如下相关国家、行业标准。《计算机场地安全要求》（GB2887-89）
《电子计算机机房设计规范》（GB50174-93）
《水污染物排放总量监测技术规范》
《水和废水监测分析方法》（第四版）
《环境水质监测质量保证手册》
《地表水和污水监测技术规范》（HJ/T91-2002 ）
《水质河流采样技术指导》（HJ/T52-1999）
《PH水质自动分析仪技术要求》（HJ/T96-2003）
《电导率水质自动分析仪技术要求》（HJ/T97-2003）
《浊度水质自动分析仪技术要求》（HJ/T98-2003）
《溶解氧（DO）水质自动分析仪技术要求》（HJ/T99-2003）《高锰酸盐指数水质自动分析仪技术要求》（HJ/T100-2003）《氨氮水质自动分析仪技术要求》（HJ/T101-2003）
《地表水环境质量标准》(GB3838-2002)
《水质采样技术指导》(GB/T 12998-1991)
《水质采样样品的保存和管理技术规定》(GB/T 12999-1991 ) 《中华人民共和国环境保护行业标准》（HJ/T98-2003）
《地表水和污水监测技术规范》（HJ/T91-2002）
《水质河流采样技术指导》（HJ/T52-1999）
《水污染物排放总量监测技术规范》(HJ/T 92-2002)
《水环境监测规范》(SL 219-1998 )
三、水质在线自动监测系统详述
原水经采集后进入沉砂分离器中，分别供水给五参数仪及其它分析仪。其中，五参数仪可直接供水；其他分析仪需分别采用KL50或KL90专用过滤器对原水进行预处理后方可进入分析仪器。所分析数据实时存储于现场工控机的数据库中，同时该数据也将通过远程传输手段传输到中心站的计算机中。上述过程均在PLC控制系统控制下进行。
3.1 采配水单元
（1）采水方式的选择
采水方式主要有栈桥式和浮筒/浮船式。
浮筒式（浮船式）采水方式可用于采水点距离岸边较远（大于100 米）或者水深且流速不是很大的情况，一般情况下取水点水深度高于2 米。
（2）采水设计要点
①保证取水口能够随水位变化，保证取水水管的进水孔位于水表面以下
0.5m～1m的位置，并与河底保持一定距离，保证采集到具有代表性的符合监测需要的水样，又要保证取样吸头的连续正常使用。
②采水系统应保证在汛期或枯水期能正常工作而不至被损坏，在枯水期保证不受水体底部泥沙的影响。
③根据采水点到站房的实际距离、地形等实际情况，选择潜水泵或自吸泵，原则上优先考虑潜水泵，保证站房的进口压力和
流速流量达到整个系统全部仪器的要求。
3.2 预处理单元
上海泽安环境科技有限公司研发的ZA-YCL2
型预处理系统，采用初级过滤和精密过滤相结合
的方法，水样经沉砂分离器初级过滤后，消除其
中较大的杂物，再进行自然沉降（沉砂分离器内
经过滤沉淀的泥沙定期排放），然后经KL过滤器精密过滤后进入分析仪表。精密过滤采用旁路设计，根据不通分析仪对水样的具体要求，分别选用盘式过滤器
KL50和板式过滤器KL90，它与仪表共同组成分析单元。
其特点主要表现在以下几方面：
●水样预处理既要消除干扰仪表分析的因素，又不能失去水样的代表性。
●具备自动反清（吹）洗功能，预处理单元的自动运行及定时反清（吹）洗由控
制系统控制，并能够在中心站计算机的控制画面中通过指令来切换预处理单元是处于自动运行状态还是反清（吹）洗状态。
●预处理单元能在系统停电恢复并自动启动后按照采集控制器的控制时序自动启
动。
●由于预处理单元关系到整个仪表分析系统的可靠性，因此预处理的阀组件须采
用进口气动阀或电磁阀。
附：KL50和KL90技术参数及图片
1、板式过滤器（KL90）
技术参数：
膜材料：PVC-H
面积：1200cm2
工作温度：0～45℃
最大气压：0.1bar
工作流量：100～200L/h
出口管径：φ2/φ4mm
尺寸：460×240×10mm
2、圆盘过滤器（KL50）
技术参数：
膜面积：55cm2
