负荷计算及主机选型

临时用电线路负荷计算及导线选型1 临时供电设备总负荷计算：
计算公式：S= ∑P/ COS?
P=∑P1/COS?1+∑P2+∑P3
其中： S——变压器额定视载功率（KVA） COS?——取系数
P——用电设备总计算容量（KW）每处现场用电计算容量如下:
P
js1=58KW P
js2
= P
js3
=（其中Pjs1=58KW=∑Pe×，∑Pe=所在区域
所有设备功率*相应的暂载率之和）
由此：S=（P
js1+ P
js2
+ P
js3
）/=（58++）/≈（KVA）
导线的选择
按允许电压降选择导线截面，计算公式为：
S=K
X
∑（PL）/C?U（mm2）
其中：S——导线截面积
∑（PL）——负荷力矩的总和
C——计算系数，在三相五线制供电时，铜线取C
U
=77
K
X
——取系数，临时施工用电取
?U——电压降，站内及区间取6%（办公用电取5%）。

每站施工用电计算容量如下:
其中站内：P
js2= ，P
js3
= L按200米计算
则： S=*（+）*200)/(77*6)≈
由此：自变压器引至站内总配电柜选用VV
22
3*95+2*50，站内架空动力选用BVV95，照明选用BVV10。

地面：P=58KW L按150米计算
则：S=*58*150)/(77*5)≈
由此：自变压器引至地面临电总配电柜选用VV
22
3*25+2*16
经核算上述选型电缆、电线电流量及发热条件，满足施工需要。

机房总热负荷的计算及空调配置选型机房主要的热负荷来源于设备的发热量及环境维护结构的热负荷。

因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。

根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等，如不具备精确计算的条件，也可根据机房的面积进行测算。

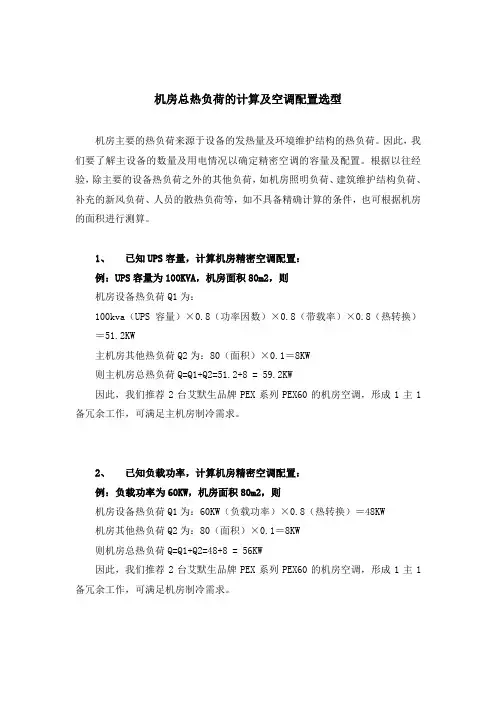

1、已知UPS容量，计算机房精密空调配置：例：UPS容量为100KVA，机房面积80m2，则机房设备热负荷Q1为：100kva（UPS容量）×0.8（功率因数）×0.8（带载率）×0.8（热转换）＝51.2KW主机房其他热负荷Q2为：80（面积）×0.1＝8KW则主机房总热负荷Q=Q1+Q2=51.2+8 = 59.2KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足主机房制冷需求。

2、已知负载功率，计算机房精密空调配置：例：负载功率为60KW，机房面积80m2，则机房设备热负荷Q1为：60KW（负载功率）×0.8（热转换）＝48KW机房其他热负荷Q2为：80（面积）×0.1＝8KW则机房总热负荷Q=Q1+Q2=48+8 = 56KW因此，我们推荐2台艾默生品牌PEX系列PEX60的机房空调，形成1主1备冗余工作，可满足机房制冷需求。

3、UPS室机房精密空调配置：例：UPS容量为400KVA，UPS室面积60m2，则UPS室设备热负荷Q1为：400kva（UPS容量）×0.8（功率因数）×0.08（热损耗）＝25.6KWUPS室其他热负荷Q2为：60（面积）×0.1＝6KW则机房总热负荷Q=Q1+Q2=25.6+6 = 31.6KW因此，我们推荐2台艾默生品牌PWX系列的PEX35机房精密空调，形成1主1备冗余工作，可满足UPS室制冷需求。

4、电池室机房精密空调配置：铅酸免维护蓄电池一般来说其寿命为3～5年，但是电池的使用环境和使用者对电池的日常维护保养，很大程度上影响到电池使用寿命的延长或缩短。

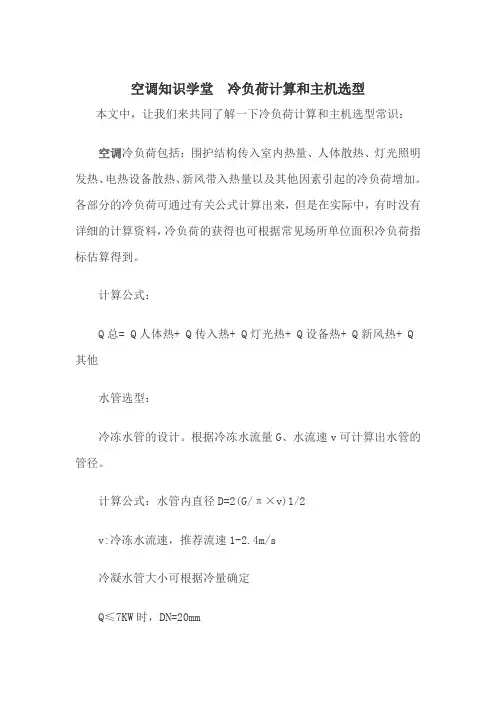

空调知识学堂冷负荷计算和主机选型本文中，让我们来共同了解一下冷负荷计算和主机选型常识：

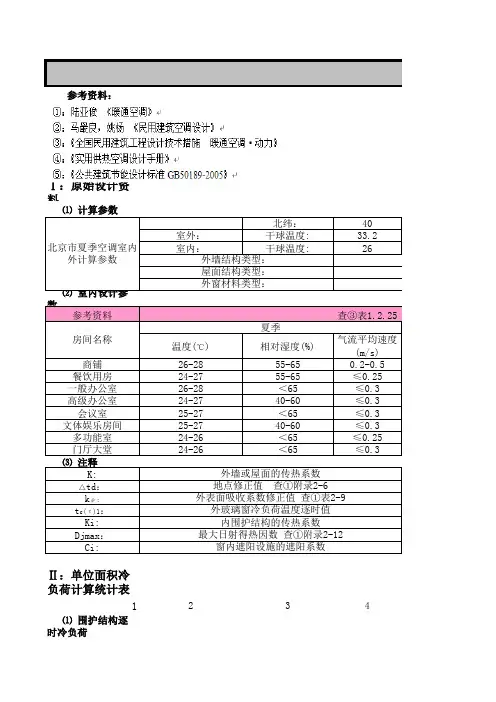

空调冷负荷包括：围护结构传入室内热量、人体散热、灯光照明发热、电热设备散热、新风带入热量以及其他因素引起的冷负荷增加。

各部分的冷负荷可通过有关公式计算出来，但是在实际中，有时没有详细的计算资料，冷负荷的获得也可根据常见场所单位面积冷负荷指标估算得到。

计算公式：
Q总= Q人体热+ Q传入热+ Q灯光热+ Q设备热+ Q新风热+ Q
其他
水管选型：
冷冻水管的设计。

根据冷冻水流量G、水流速v可计算出水管的管径。

计算公式：水管内直径D=2(G/π×v)1/2
v:冷冻水流速，推荐流速1-2.4m/s
冷凝水管大小可根据冷量确定
Q≤7KW时，DN=20mm
Q=7.1-17.6KW时，DN=25mm
Q=17.7-100KW时，DN=32mm
Q=101-176KW时，DN=40mm
其中：DN——表水管直径
主机选型：
主机的选型直接关系到整个工程的投资及运行费用、噪音、承重及放置等一系列问题。

根据未端总冷量再加上总冷量的15%冷量损失，即总冷量Q主机=(1+0.15)Q未端。

主机选27KW总冷量，但住宅还要考虑使用率，不在同一时刻使用等。

比方说白天主要用于餐厅，起居室、书房，而晚上用于书房、卧室及主卧室，经核算白天的总热负荷相对较大，选主机能满足白天全负荷的冷量就必能满足晚上的冷量，即总冷量为
17KW，选用LSQ17HD一台。

冷负荷计算和主机选型知识就为您讲解到这里，如果您有任何疑问，或者您对中央空调安装、施工方面的内容感到陌生，并有兴趣了解与之相关的其他内容。

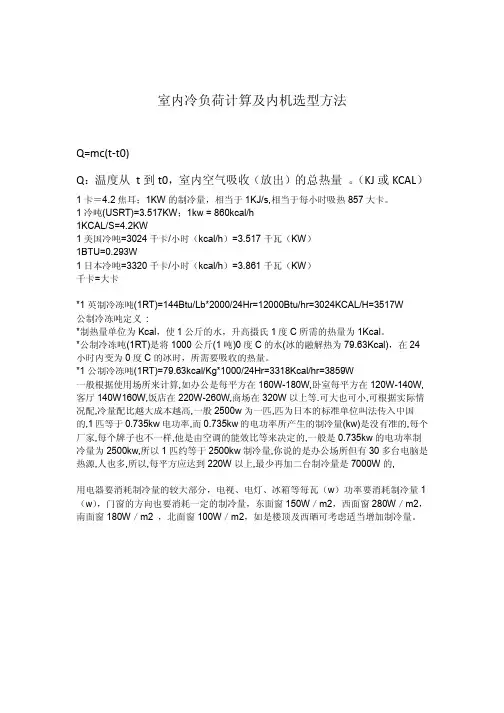

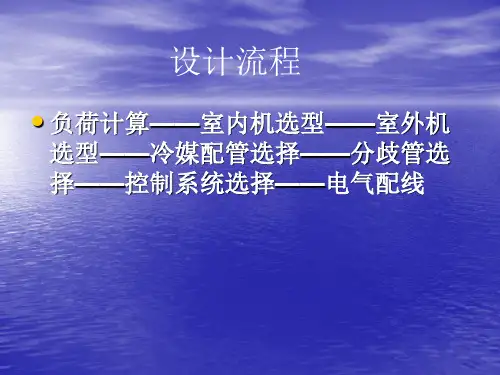

室内冷负荷计算及内机选型方法Q=mc(t-t0)Q：温度从t到t0，室内空气吸收（放出）的总热量。

（KJ或KCAL）1卡＝4.2焦耳；1KW的制冷量，相当于1KJ/s,相当于每小时吸热857大卡。

1冷吨(USRT)=3.517KW；1kw=860kcal/h1KCAL/S=4.2KW1美国冷吨=3024千卡/小时（kcal/h）=3.517千瓦（KW）1BTU=0.293W1日本冷吨=3320千卡/小时（kcal/h）=3.861千瓦（KW）千卡=大卡*1英制冷冻吨(1RT)=144Btu/Lb*2000/24Hr=12000Btu/hr=3024KCAL/H=3517W公制冷冻吨定义:*制热量单位为Kcal，使1公斤的水，升高摄氏1度C所需的热量为1Kcal。

*公制冷冻吨(1RT)是将1000公斤(1吨)0度C的水(冰的融解热为79.63Kcal)，在24小时内变为0度C的冰时，所需要吸收的热量。

*1公制冷冻吨(1RT)=79.63kcal/Kg*1000/24Hr=3318Kcal/hr=3859W一般根据使用场所来计算,如办公是每平方在160W-180W,卧室每平方在120W-140W,客厅140W160W,饭店在220W-260W,商场在320W以上等.可大也可小,可根据实际情况配,冷量配比越大成本越高,一般2500w为一匹,匹为日本的标准单位叫法传入中国的,1匹等于0.735kw电功率,而0.735kw的电功率所产生的制冷量(kw)是没有准的,每个厂家,每个牌子也不一样,他是由空调的能效比等来决定的,一般是0.735kw的电功率制冷量为2500kw,所以1匹约等于2500kw制冷量,你说的是办公场所但有30多台电脑是热源,人也多,所以,每平方应达到220W以上,最少再加二台制冷量是7000W的,用电器要消耗制冷量的较大部分，电视、电灯、冰箱等每瓦（w）功率要消耗制冷量1（w），门窗的方向也要消耗一定的制冷量，东面窗150W／m2，西面窗280W／m2，南面窗180W／m2，北面窗100W／m2，如是楼顶及西晒可考虑适当增加制冷量。

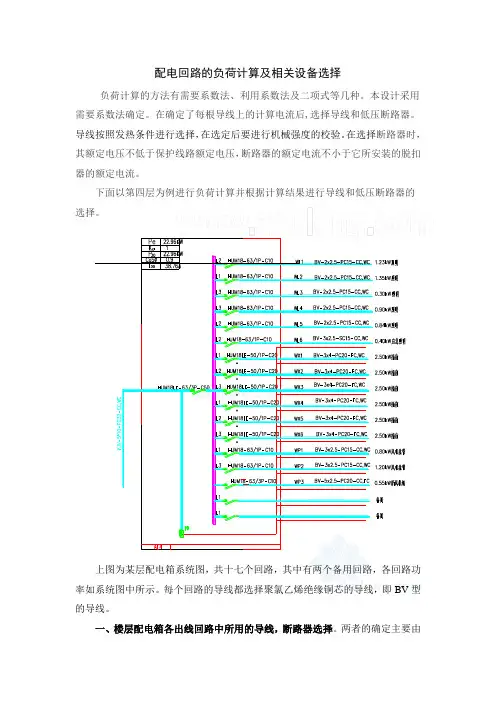

配电回路的负荷计算及相关设备选择负荷计算的方法有需要系数法、利用系数法及二项式等几种。

本设计采用需要系数法确定。

在确定了每根导线上的计算电流后,选择导线和低压断路器。

导线按照发热条件进行选择，在选定后要进行机械强度的校验。

在选择断路器时，其额定电压不低于保护线路额定电压，断路器的额定电流不小于它所安装的脱扣器的额定电流。

下面以第四层为例进行负荷计算并根据计算结果进行导线和低压断路器的选择。

上图为某层配电箱系统图，共十七个回路，其中有两个备用回路，各回路功率如系统图中所示。

每个回路的导线都选择聚氯乙烯绝缘铜芯的导线，即BV型的导线。

一、楼层配电箱各出线回路中所用的导线，断路器选择。

两者的确定主要由各回路的计算电流来确定。

先将断路器的各出线回路分为照明、插座、风机盘管和新风机组四类，每类分别进行负荷计算和设备选择。

取每类中功率最大的一条回路去计算它的电流，如果所选的导线和断路器适合这条回路，那么也必将适合比它功率小的回路。

1、取照明回路中功率最大的一条回路，其功率是1.23kW （计算荧光灯回路功率时，注意每个荧光灯的功率+镇流器的功率损耗为其原来的10%才是每个荧光灯具的总功率），cos ϕ=0.9，计算其电流：30I =ϕUCos P 30=9.022*******.1⨯⨯=A 2.6 ① 导线的选取： 按允许载流量条件去选择导线的截面，既al I >30I式中 al I :导线或电缆长期允许的工作电流，A （工业与民用配电设计手册 P507）30I ：线路的计算电流，A 。

导线或电缆的允许载流量与环境的温度有关，本设计选取温度为30C o 时的载流量，根据计算电流初选BV 型的导线，为聚氯乙烯绝缘。

导线截面为2.5mm 2，在30C o 时其载流量为 A ，al I >30I ，满足要求。

敷设方式选择为穿硬聚氯乙烯管敷设，并暗敷在墙内，沿屋面或顶板敷设。

校验机械强度：按室内照明用灯头引下线来考虑，铜芯线的芯线最小截面积为1.0mm 2，因此以上所选的导线满足机械强度要求。

变压器负荷计算及选型
一、变压器负荷计算
1、基于标准的变压器负荷计算
根据变压器功率、电压、频率等参数，给变压器的额定容量为15KVA，负荷电流是：
变压器容量的确定根据其输入输出电压、输入输出电流、保护等等，
变压器的负荷电流一般不超过额定容量的80％，所以最大负荷电流计算
结果是：
62.56A×80％=50.04A
2、基于实际用电情况的变压器负荷计算
实际用电情况的变压器负荷计算，应根据实际来确定具体的负荷电流，如20KVA变压器，负荷电流是：
负荷电流=20KVA÷（380V×1.732）=50.35A
负荷电流不宜超过额定负荷的80％，应将最大负荷电流控制在
50.35A的80％以下
最大负荷=50.35A×80％=40.28A
二、变压器的选型
变压器的选型，是根据所计算出来的最大负荷电流，合理确定变压器
容量的大小，一般可根据变压器功率、电压、频率等参数，变压器的容量
确定为负荷电流的1.25倍。

比如本案例中，要求最大负荷电流为40.28A，那么算出变压器容量可为：
变压器容量=40.28A×1.25=50.35KVA（最佳变压器容量60KVA）
变压器选型完成。

电力负荷的计算及电缆选型1.电力负荷的计算方法电力负荷计算是设计电力系统的基础，其目的是确定电力系统所需供电能力的大小。

电力负荷计算的步骤如下：(1)收集数据：包括设备名称、设备数量、设备功率、使用时间、同时使用率等信息。

(2)计算设备负荷：通过设备数量乘以设备功率得到设备负荷，并根据使用时间和同时使用率计算得到最大可能负荷。

(3)计算总负荷：将各个设备负荷相加得到总负荷。

(4)考虑增补负荷：根据未来的扩容计划以及备用容量和容错能力的要求，计算增补负荷。

(5)考虑负荷特性：根据不同负荷特性（如瞬时负荷、谐波负荷等），进行适当的修正。

2.电缆选型原则电缆选型是电力系统设计中的关键环节，选用合适的电缆能够保证系统的安全运行。

电缆选型需要综合考虑以下几个方面：(1)电流容量：电缆的导体截面积决定了其承载电流的能力。

根据负荷计算结果和电缆的导体材料、截面积等参数，选取能够承载所需电流的电缆。

(2)电压等级：根据电力系统的电压等级，选取相应的电缆电压等级。

电缆的电压等级应与系统的电压等级匹配，以确保电缆能够正常运行。

(3)绝缘特性：电缆的绝缘性能直接影响到系统的安全运行。

根据系统的绝缘要求，选取具有良好绝缘性能的电缆。

(4)环境适应性：电缆的环境适应性是选型的重要指标之一、根据电缆的敷设环境、温度、湿度等因素，选取能够适应环境的电缆。

(5)经济性：在满足安全和可靠运行的前提下，选取经济性最佳的电缆。

经济性主要考虑电缆的价格、使用寿命以及维护成本等因素。

以上是电力负荷的计算方法及电缆选型原则的简要介绍，根据具体的工程需求和实际情况，还需要考虑其他因素，如电磁兼容性、防火性能等。

在实际工程设计中，应仔细分析各种因素，选取合适的电缆，以确保电力系统的安全运行。

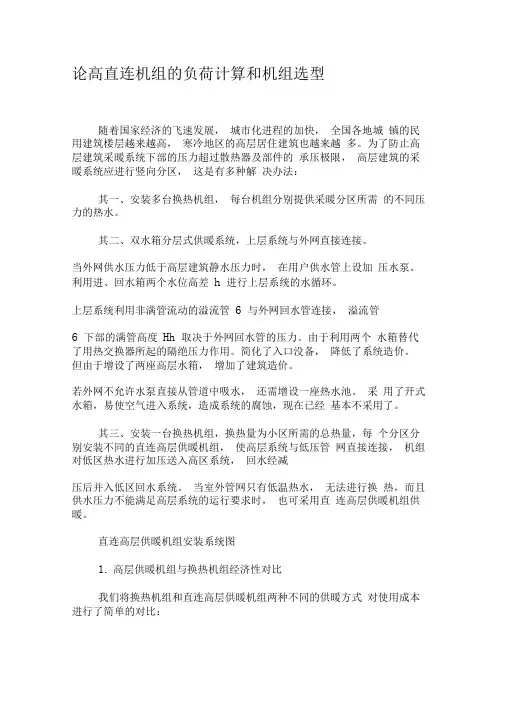

论高直连机组的负荷计算和机组选型随着国家经济的飞速发展，城市化进程的加快，全国各地城镇的民用建筑楼层越来越高，寒冷地区的高层居住建筑也越来越多。

为了防止高层建筑采暖系统下部的压力超过散热器及部件的承压极限，高层建筑的采暖系统应进行竖向分区，这是有多种解决办法：其一、安装多台换热机组，每台机组分别提供采暖分区所需的不同压力的热水。

其二、双水箱分层式供暖系统，上层系统与外网直接连接。

当外网供水压力低于高层建筑静水压力时，在用户供水管上设加压水泵。

利用进、回水箱两个水位高差h 进行上层系统的水循环。

上层系统利用非满管流动的溢流管6 与外网回水管连接，溢流管6 下部的满管高度Hh 取决于外网回水管的压力。

由于利用两个水箱替代了用热交换器所起的隔绝压力作用。

简化了入口没备，降低了系统造价。

但由于增设了两座高层水箱，增加了建筑造价。

若外网不允许水泵直接从管道中吸水，还需增设一座热水池。

采用了开式水箱，易使空气进入系统，造成系统的腐蚀，现在已经基本不采用了。

其三、安装一台换热机组，换热量为小区所需的总热量，每个分区分别安装不同的直连高层供暖机组，使高层系统与低压管网直接连接，机组对低区热水进行加压送入高区系统，回水经减压后并入低区回水系统。

当室外管网只有低温热水，无法进行换热，而且供水压力不能满足高层系统的运行要求时，也可采用直连高层供暖机组供暖。

直连高层供暖机组安装系统图1.高层供暖机组与换热机组经济性对比我们将换热机组和直连高层供暖机组两种不同的供暖方式对使用成本进行了简单的对比：换热机组的组成：306 不锈钢板式换热器（一用一备）、循环（一用一备）、补水泵、玻璃钢生水箱，玻璃钢软化水水箱、软化水处理器、软化水注水泵（一用一备）、变频柜两台。

直连高层供暖机组组成：循环泵（一用一备）、阻断器、流量控制阀、减压阀、变频柜一台。

换热机组的安装面积约为130m2直连咼层供暖机组的安装面积约为40m2根据厂家报价，以5万平方米的高区供暖面积为例，换热机组设备价格为27 万元，直连咼层供暖机组价格为9 万元。

内河船舶主机负荷计算公式内河船舶主机负荷计算是船舶运营中非常重要的一项工作，它可以帮助船舶管理者和船员合理安排船舶的运行，确保船舶在运输过程中能够保持良好的运行状态和高效的能源利用。

在内河船舶主机负荷计算中，主要涉及到船舶的载重量、航行速度、船舶主机功率等因素，需要综合考虑船舶的实际情况，进行合理的计算和安排。

内河船舶主机负荷计算公式是船舶管理者和船员进行主机负荷计算和安排的重要工具，它可以帮助他们快速准确地计算出船舶在不同载重和航行速度下的主机负荷，从而合理安排船舶的运行，保证船舶的安全和效率。

下面将介绍内河船舶主机负荷计算公式的具体内容和应用方法。

内河船舶主机负荷计算公式的具体内容主要包括以下几个方面：1. 船舶载重量，船舶的载重量是影响船舶主机负荷的重要因素之一。

一般来说，船舶的载重量越大，需要的主机功率也就越大。

在进行主机负荷计算时，需要首先确定船舶的载重量，然后根据载重量来计算船舶的主机负荷。

2. 航行速度，船舶的航行速度也是影响船舶主机负荷的重要因素之一。

船舶在不同的航行速度下，需要的主机功率也会有所不同。

因此，在进行主机负荷计算时，需要考虑船舶的航行速度，并根据航行速度来计算船舶的主机负荷。

3. 主机功率，船舶的主机功率是影响船舶主机负荷的决定性因素。

主机功率越大，船舶在承载更大载重和航行更快速度下的负荷能力也就越强。

在进行主机负荷计算时，需要根据船舶的主机功率来计算船舶在不同情况下的主机负荷。

根据以上几个方面的内容，可以得出内河船舶主机负荷计算公式如下：主机负荷 = 载重量×航行速度 / 主机功率。

在这个公式中，主机负荷表示船舶在不同情况下需要的主机功率；载重量表示船舶的载重量；航行速度表示船舶的航行速度；主机功率表示船舶的主机功率。

通过这个公式，船舶管理者和船员可以根据船舶的实际情况，快速准确地计算出船舶在不同情况下的主机负荷，从而合理安排船舶的运行，确保船舶在运输过程中能够保持良好的运行状态和高效的能源利用。

高区低区总热量0.55 1.11单机热量0.280.56一次供温9595一次回温606013.5627.3040.86150150200二次供温7575二次回温5050循环泵流量18.9838.22管径20020019.9340.13循环泵扬程3030功率 2.54 5.12补水泵扬程9352补水泵流量0.380.76 1.140.290.570.75 1.5505065补水泵功率150.16169.080.400.80绝对粗糙度0.5水力计算管径流量密度流速比摩阻外径壁厚t/h kg/m3m/s Pa/m mm mm补水高400.389580.08 2.62483补水低400.769580.1610.61483二次高10018.979779580.7068.791084二次低12538.221499580.9086.461334补水总40 1.149580.2423.76483二次高换进10013.285849580.4933.711084一次低换进10026.755049580.99136.701084一次总12540.858049580.9798.801334一次高8013.556989580.76106.11894一次低10027.30107958 1.01142.341084一次高换进1009.4898839580.3517.201084一次低换进10019.110759580.7169.751084混水高200163.7143958 1.41112.282196混水低200168.8571958 1.45119.442196散热器高808.2285719580.4639.09894散热器低807.8857149580.4435.90894 15010.751199580.18 2.63159 4.515030.335789580.5020.91159 4.5200152.9631958 1.3298.022196200138.5214958 1.1980.3821962011.78394地板高区低区散热器高区低区总热量 1.91 1.97总热量0.240.23单机热量 1.337 1.379单机热量0.1680.161一次供温130130一次供温130130一次回温7070一次回温707027.2857128.14286 3.428571 3.285714125125125125二次供温5050二次供温7575二次回温4040二次回温5050循环泵流量163.7143168.8571循环泵流量8.2285717.885714管径150200管径150200 171.9177.38.648.28循环泵扬程3232循环泵扬程2828功率23.397524.1325功率 1.0290.986125补水泵扬程11060补水泵扬程11030补水泵流量3.274286 3.377143补水泵流量0.1645710.157714 40404040 1531.979861.875720.1253.438 3.5460.17280.1656 alpha E t A F1.262300.079281599.366110012.61333MPa2532332403404835057 3.5657648089410010841251334150159 4.5200219625027363003257350377740042674504787500529760063087007209。

配电回路的负荷计算及相关设备选型简介一般配电回路主要由变压器、配电柜、断路器、接触器、继电器、塞孔盒等组成，用于供电、控制电气设备及照明。

具体的装置和选型可根据负荷需求、用电种类以及应用环境等来确定。

负荷计算负荷计算是配电回路设计中非常重要的一部分，准确的负荷计算可以为配电系统的合理规划、性能可靠、经济高效提供可靠依据。

在进行负荷计算之前，需要了解以下基本概念：1.用电负荷：用电设备的电功率需求总和，单位为瓦特（W）。

2.功率因数：用电设备的实际功率与其视在功率之比。

功率因数越高，说明电能的利用效率越高。

3.负荷率：电路所占最大负荷的百分比。

4.容量系数：配电系统容载能力与总负荷容量的比值。

常用的容量系数为1.2～1.3。

在进行负荷计算时，需要考虑用电设备的功率、功率因数以及使用时间，计算总功率和负荷率，再结合容量系数确定配电系统的大致容量。

具体计算公式如下：总功率 = 用电负荷 × 功率因数负荷率 = 总功率 ÷ 配电系统容量设备选型在完成负荷计算后，需要根据计算结果来进行设备选型。

具体选型须考虑以下因素：1.电源要求：应根据电源电压、频率、相数和电源容量等要求来选择变压器及接线方式。

2.短路电流：需要选用能承受预期短路电流的断路器和保险丝。

3.电器负荷：应根据电器的额定电压、额定电流以及负载特性来选择接触器、继电器、电磁启动器等。

4.电缆线径：根据电流负荷和电缆长度计算所需电缆截面积。

5.环境要求：考虑使用环境对设备的工作性能是否有特殊要求。

在配电回路的设计过程中，负荷计算和设备选型是非常重要的环节。

通过准确计算负荷，根据配电系统的容量系数确定系统的大致容量，再根据电源要求、短路电流、电器负荷、电缆线径以及使用环境等因素进行设备选型，可以为配电系统的合理规划、性能可靠、经济高效提供可靠依据。

变压器选择的方案一、低压负荷的统计负荷统计应从线路末端开始逐级向电源侧统计，由于本矿井没有高压负荷,只对矿井低压负荷进行统计。

用电设备组的计算负荷，用需用系数法统计负荷。

以主井提升机为例进行统计计算,提升机的性能参数如下：型号：2JTP —1。

6×0。

9、额定功率：45 kW 、额定电压:0.38kV 转速：960r/min 最大提升速度:3.4m/s用电设备的计算负荷由下式计算：P ca =k de ΣPQ ca = P ca ·tan φS ca =— P ca / cos φ= ca ca Q P 22+式中：P ca ——该组用电设备的有功功率计算值，kW ；Q ca ——该组用电设备的无功功率计算值,kvar;S ca ——该组用电设备的视在功率计算值，kVA ；ΣP —-该组用电设备额定容量之和，kW ；k de 、cos φ--该组用电设备的需用系数和加权平均功率因数(可由相关《工矿企业供电》表中查得）；tan φ——与cos φ对应的正切值。

查表可知k de =0。

8，cos φ=0。

75，tan φ=0。

9P js =k de ΣP=0。

8×45=60kWQ= P ca ·tan φ=36×0。

88=52。

9 kvarS=ca ca Q P 22+=221.1090.124+=80 kVA由于其他低压设备的负荷统计与此相同，故不再一个一个统计，其结果见附表一、二.二、变电变压器的选择（一）一类负荷及其主要辅助设备变压器选择由于地面低压负荷有一类负荷及其主要辅助设备，根据矿井0。

4kV母线计算视在功率（附表一），为了保证供电的可靠性，变压器选用S11—400/10型变压器两台，正常工作时，一台工作,一台带电备用。

S11—400/10型变压器技术数据如下表：型号:S11-400/10 额定容量：400kVA额定高压:10kV 额定低压：0.4kV空载损耗:0.57kW 负载损耗：4.3kW短路阻抗：4% 空载电流：0.4％连接组:Yyn0或Dyn11 重量(总重)：1420kg外形尺寸(长×宽×高）：1250×800×1300mm。
