Silead Inc. 上海思立微电子科技有限公司-多点电容触控 ICSilead 电容屏Sensor 设计指南II修改记录目录一、芯片简介 (3)二、Glass & Film Sensor比较.. . .. ... ... ….. ... .. ... .. ... .. ... ... .. ... .3三、驱动能力.. ..... ..... ....... .. ........... ..... ...... ............ ............ (4)四、Sensor图案设计.. . . .. .. . .. . .. ... ... .. . .. . .. .. .. . . .. .. ... .. .. . . .. .. .. ... . .4五、Se n s o r 走线设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7六、 Sensor走线一般制程能力 (8)七、设计补充说明.. .. .... .... ..... .. .... ..... ... .... .... .... .... .... .... .... .... ..10Silead Inc. 上海思立微电子科技有限公司-多点电容触控IC一、芯片简介GSL2680/3680 是电容式（互容）多点触摸控制单芯片。
其支持广泛的Sensor选择，包括单层ITO（SITO）或双层ITO（DITO），Glass或 Film Sensor，菱形、条形或其变种Sensor图案，薄或厚的ITO 层。
为考虑LCD 及其它干扰源，一般建议将Sense 层远离LCD，Drive 层（高压驱动）靠近LCD，如果使用条形方案DITO 的设计，可将背面信号完全屏蔽。
CHIPHOMER TECHNOLOGY (SHANGHAI) LIMITEDCPT2610 数据手册单/双通道电容性触摸检测芯片September 2019目录CPT2610 数据手册 (1)目录 (2)图目录 (3)1概述 (4)2引脚 (5)2.1引脚排列 (5)2.2引脚说明 (6)3典型应用 (7)3.1双通道典型应用图 (7)3.2单通道典型应用图 (7)4功能描述 (8)4.1按键状态 (8)4.1.1按键输出有效电平选择 (8)4.1.2CPT2610SP8、CPT2610DN8 按键状态获取 (8)4.1.3CPT2610ST6、CPT2610DN6 按键状态获取 (8)4.2按键扫描模式 (8)4.3长时按键触发解除功能 (8)5电气特性 (9)6封装 (10)6.1SOP8L (10)6.2DFN2X2-8L (11)6.3SOT23-6L (12)6.4DFN1.6X1.6-6L (13)7订货信息 (14)8版本信息 (15)图目录图1CPT2610 SOP8L 引脚排列图 (5)图2CPT2610 SOT23-6L引脚排列图 (5)图3CPT2610 DFN1.6X1.6-6L引脚排列图 (5)图4CPT2610 DFN2X2-8L引脚排列图 (5)图5双通道触摸典型应用图 (7)图6单通道触摸典型应用图 (7)图7SOP8L封装尺寸图 (10)图8DFN2X2-8L封装尺寸图 (11)图9SOT23-6L封装尺寸图 (12)图10DFN1.6X1.6-6L封装尺寸图 (13)1 概述CPT2610是一款低功耗双通道/单通道电容检测芯片，具有高效的RF噪音抑制功能，能够准确识别手指触摸引起的微小电容变化，适用于用触摸按键替代机械按键等应用场合；具有实时的自校准和基线跟踪算法，能有效避免因环境因素变化而引起按键误触等情况；支持输出有效电平选择，以满足不同系统平台及应用的要求。
2021.8SC01B单键电容触摸感应芯片(智能马桶人体感应、液位检测)1.概览1.1概述SC01B 是单键电容触摸感应器，它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。
通过设置，SC01B 可以应用于普通触摸按键开关、智能马桶人体感应、水位检测。
1.2特性◇普通按键应用。
◇智能马桶人体感应应用。
◇水位检测应用。
◇保持自动校正，无需外部干预◇按键输出经过完全消抖处理◇并行一对一输出◇2.5V ~6.0V 工作电压◇符合RoHS 指令的环保SOP8封装1.3应用◇替代机械开关，门禁按键，灯控开关◇玩具和互动游戏的人机接口◇密封键盘面板◇金属触摸按键◇马桶着座感应器◇洗地机清水箱液体检测◇各种容器水箱液位检测◇净水器设备液体检测1.4封装SC01B 采用SOP8封装图1-1：封装简图1234V M O C1.5管脚表1-1：管脚汇总管脚顺序名称类型功能1GND Pwr电源地2CMOD I/O接电荷收集电容3CDC I/O接灵敏度电容4CIN1I/O触摸检测端5CIN2I/O触摸检测端6OUT OD感应按键输出7MD I/O模式设置端8VDD Pwr电源管脚类型I CMOS输入I/O CMOS输入/输出OD NMOS开漏输出Pwr电源/地1.6管脚说明VDD,GND电源正负输入端。
CMOD电荷收集电容输入端，接固定值的电容，和灵敏度无关。
CDC接灵敏度电容，电容范围是最小5pf，最大100pf。
根据使用环境选择合适的电容值，数值越小，灵敏度越高。
CIN1感应电容的输入检测端口。
当用于智能马桶人体感应及液位检测应用时，接固定电容作为比较参考电容；当用于普通按键锁存输出应用时，接触摸按键输入。
CIN2感应电容的输入检测端口。
当用于智能马桶人体感应及液位检测应用时，接触摸按键输入；当用于普通按键检测功能时，管脚悬空。
OUT触摸输出端口。
端口内部结构为带上拉电阻的NMOS开漏输出，输出弱高或强低电平，有效电平是强低电平。

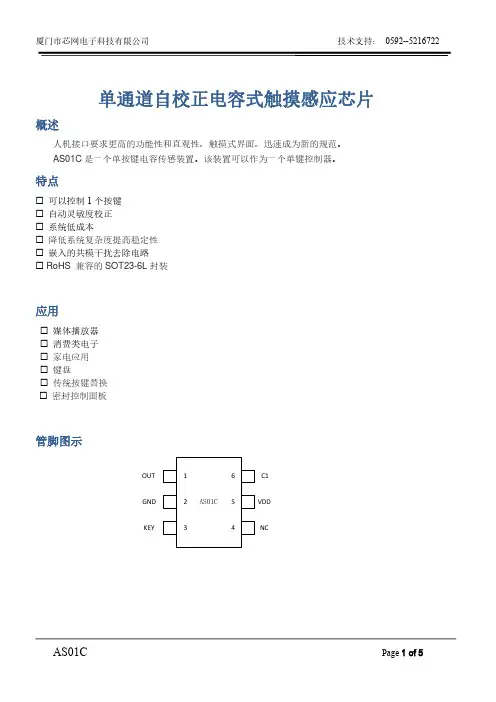

单通道自校正电容式触摸感应芯片概述人机接口要求更高的功能性和直观性，触摸式界面，迅速成为新的规范。
AS01C 是一个单按键电容传感装置。
该装置可以作为一个单键控制器。
特点☐ 可以控制1个按键 ☐ 自动灵敏度校正 ☐ 系统低成本☐ 降低系统复杂度提高稳定性 ☐ 嵌入的共模干扰去除电路☐ RoHS 兼容的SOT23-6L 封装应用☐ 媒体播放器 ☐ 消费类电子 ☐ 家电应用 ☐ 键盘☐ 传统按键替换 ☐ 密封控制面板管脚图示OUT GND KEYNCVDD C1管脚描述C1 内部参考源输出，接4.7nf 电容。
KEY 感应天线 ,串联电阻是2K Ω。
OUT按键输出端口，高阻和低电平两种状态(低电平有效）。
应用原理图PAD灵敏度调整PCB 上接线的电极大小与电容之总负载(寄生电容与CSEL电容之和），会影响灵敏度，所以灵敏度调整需要符合PCB实际情况。
1. 触摸按键的大小与触摸介质材料和厚度三者间动态平衡关系。
触摸按键尺寸越大，灵敏度越高。
触摸相同的介质，介质厚度越厚，灵敏度越低。
相同的按键大小，相同的厚度，不同介质材料之间灵敏度会有不同，请根据实际应用的介质来调整。
2. 调整CSEL电容值与RX电阻值大小在其他条件不变的情况下，CSEL电容值的大小与灵敏度之间成反比例关系。
CSEL电容值越小，灵敏度越高, CSEL电容值建议值（0--10p）--大部分应用情况悬空即可。
RX电阻值越小，灵敏度越高，RX 电阻建议值（0--5k）--典型应用值2K。
PCB版图注意事项1．VDD和GND之间的104电容要尽量贴近VDD，减小电源线引入的干扰。
2．C1 电容必须靠近芯片放置。
感应线上串联的RX电阻，靠近芯片放置为宜。
3. 适当的铺地面积，可以提高抗干扰性。
4. 感应连线和感应焊盘优先布局。
芯片靠近感应焊盘放置，感应连线直接引到感应焊盘（或弹簧焊盘）。
感应连线线宽尽量小。
感应连线周围不能近距离平行走其他信号线。

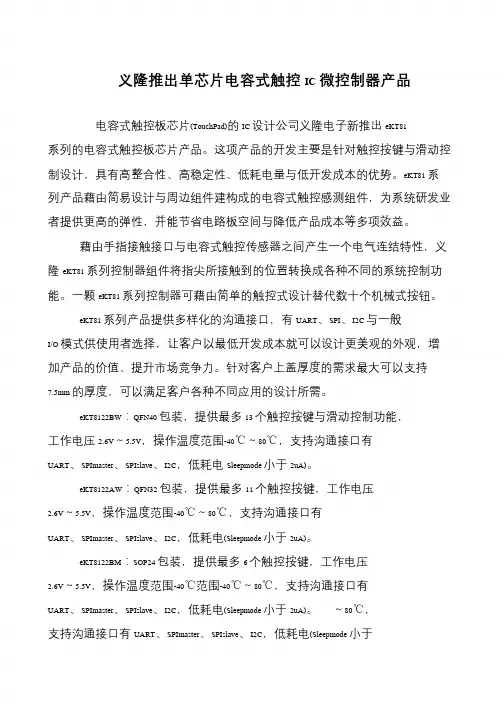

义隆推出单芯片电容式触控IC微控制器产品电容式触控板芯片(TouchPad)的IC 设计公司义隆电子新推出eKT81系列的电容式触控板芯片产品。
这项产品的开发主要是针对触控按键与滑动控制设计，具有高整合性、高稳定性、低耗电量与低开发成本的优势。
eKT81 系列产品藉由简易设计与周边组件建构成的电容式触控感测组件，为系统研发业者提供更高的弹性，并能节省电路板空间与降低产品成本等多项效益。
藉由手指接触接口与电容式触控传感器之间产生一个电气连结特性，义隆eKT81 系列控制器组件将指尖所接触到的位置转换成各种不同的系统控制功能。
一颗eKT81 系列控制器可藉由简单的触控式设计替代数十个机械式按钮。
eKT81 系列产品提供多样化的沟通接口，有UART、SPI、I2C 与一般I/O 模式供使用者选择，让客户以最低开发成本就可以设计更美观的外观，增加产品的价值、提升市场竞争力。
针对客户上盖厚度的需求最大可以支持7.5mm 的厚度，可以满足客户各种不同应用的设计所需。
eKT8122BW：QFN40 包装，提供最多13 个触控按键与滑动控制功能，工作电压2.6V～5.5V，操作温度范围-40℃～80℃，支持沟通接口有UART、SPImaster、SPIslave、I2C，低耗电Sleepmode 小于2uA)。
eKT8122AW：QFN32 包装，提供最多11 个触控按键，工作电压2.6V～5.5V，操作温度范围-40℃～80℃，支持沟通接口有UART、SPImaster、SPIslave、I2C，低耗电(Sleepmode 小于2uA)。
eKT8122BM：SOP24 包装，提供最多6 个触控按键，工作电压2.6V～5.5V，操作温度范围-40℃范围-40℃～80℃，支持沟通接口有UART、SPImaster、SPIslave、I2C，低耗电(Sleepmode 小于2uA)。
～80℃，支持沟通接口有UART、SPImaster、SPIslave、I2C，低耗电(Sleepmode 小于。

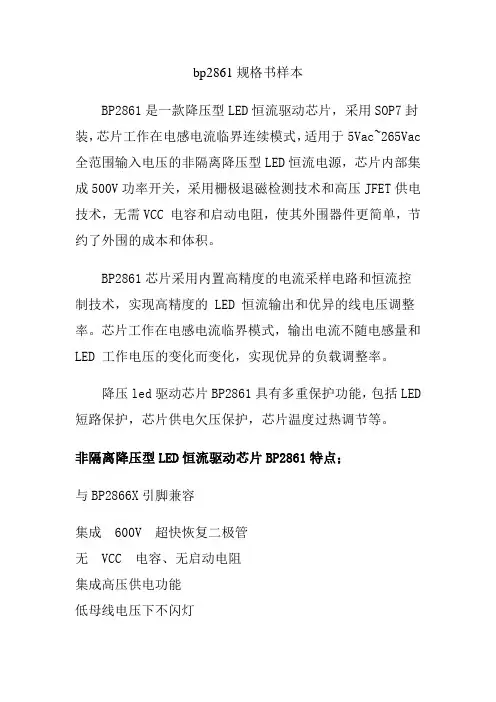

bp2861规格书样本
BP2861是一款降压型LED恒流驱动芯片，采用SOP7封装，芯片工作在电感电流临界连续模式，适用于5Vac~265Vac 全范围输入电压的非隔离降压型LED恒流电源，芯片内部集成500V功率开关，采用栅极退磁检测技术和高压JFET供电技术，无需VCC 电容和启动电阻，使其外围器件更简单，节约了外围的成本和体积。
BP2861芯片采用内置高精度的电流采样电路和恒流控
制技术，实现高精度的 LED 恒流输出和优异的线电压调整率。
芯片工作在电感电流临界模式，输出电流不随电感量和LED 工作电压的变化而变化，实现优异的负载调整率。
降压led驱动芯片BP2861具有多重保护功能，包括LED 短路保护，芯片供电欠压保护，芯片温度过热调节等。
非隔离降压型LED恒流驱动芯片BP2861特点；
与BP2866X引脚兼容
集成600V 超快恢复二极管
无VCC 电容、无启动电阻
集成高压供电功能
低母线电压下不闪灯
多灯并联无闪烁
±5%LED 输出电流精度
LED 短路保护
过热调节功能（ic温度达到140°）
主要应用；
LED蜡烛灯、LED 球泡灯、其它 LED 照明BP2861芯片管脚（引脚封装及描述）。
单通道自校正电容式触摸感应芯片概述人机接口要求更高的功能性和直观性，触摸式界面，迅速成为新的规范。
AS01C 是一个单按键电容传感装置。
该装置可以作为一个单键控制器。
特点☐ 可以控制1个按键 ☐ 自动灵敏度校正 ☐ 系统低成本☐ 降低系统复杂度提高稳定性 ☐ 嵌入的共模干扰去除电路☐ RoHS 兼容的SOT23-6L 封装应用☐ 媒体播放器 ☐ 消费类电子 ☐ 家电应用 ☐ 键盘☐ 传统按键替换 ☐ 密封控制面板管脚图示OUT GND KEYNCVDD C1管脚描述C1 内部参考源输出，接4.7nf 电容。
KEY 感应天线 ,串联电阻是2K Ω。
OUT按键输出端口，高阻和低电平两种状态(低电平有效）。
应用原理图PAD灵敏度调整PCB 上接线的电极大小与电容之总负载(寄生电容与CSEL电容之和），会影响灵敏度，所以灵敏度调整需要符合PCB实际情况。
1. 触摸按键的大小与触摸介质材料和厚度三者间动态平衡关系。
触摸按键尺寸越大，灵敏度越高。
触摸相同的介质，介质厚度越厚，灵敏度越低。
相同的按键大小，相同的厚度，不同介质材料之间灵敏度会有不同，请根据实际应用的介质来调整。
2. 调整CSEL电容值与RX电阻值大小在其他条件不变的情况下，CSEL电容值的大小与灵敏度之间成反比例关系。
CSEL电容值越小，灵敏度越高, CSEL电容值建议值（0--10p）--大部分应用情况悬空即可。
RX电阻值越小，灵敏度越高，RX 电阻建议值（0--5k）--典型应用值2K。
PCB版图注意事项1．VDD和GND之间的104电容要尽量贴近VDD，减小电源线引入的干扰。
2．C1 电容必须靠近芯片放置。
感应线上串联的RX电阻，靠近芯片放置为宜。
3. 适当的铺地面积，可以提高抗干扰性。
4. 感应连线和感应焊盘优先布局。
芯片靠近感应焊盘放置，感应连线直接引到感应焊盘（或弹簧焊盘）。
感应连线线宽尽量小。
感应连线周围不能近距离平行走其他信号线。
一、 电容性触摸感应芯片CP2680及CP2681系列简介电容式触摸感应按键作为一种新型人机交互界面，被广泛应用于多媒体播放器、移动电话、楼宇安防和家用电器等产品中。
与传统的机械按键相比，电容式触摸按键具备耐用，造价低廉，机构简单且易于安装等优点。
我司电容式触摸感应芯片CP26XX 系列，包括CP2680、CP2681、CP2682和CP2688。
其中CP2680有SOP8和SOP14两种封装，分别对应双键、四键；CP2681为单键，封装为SOT23-6L ；CP2682为八通道电容式触摸检测芯片；CP2688为带电容式触摸检测功能SOC 。
如需详细了解CP2682及CP2688应用，请查看我司相关应用文档。
二、 典型应用Ⅰ、数字量状态输出（STx ），参考应用电路：10KR1 10KSubject: 应用文档AN26009 Rev 1.0Model Name: 电容性触摸检测驱动系列NC CS GND K1VCC ST2K2ST1CP2680SOP82 键图1数字量状态输出电路图 说明：1、 每个感应通道对应一个状态输出，触摸时输出低电平，未触摸输出高电平。
2、 PWM 输出按键状态,低电平有效，频率约为6.7KHz,占空比与按键状态相对应。
3、 K1~K4不用的感应通道，直接接地即可。
4、 ST1~ST4为输出数字接口，上拉电阻根据实际应用确定阻值，可直接连接外部MCU 的GPIO 口。
Ⅱ、模拟量输出，参考应用电路：模拟量输出可以采用两种方式：一种是电阻分压，另外一种是PWM 低通滤波（4键）。
电阻分压模式：图2 2键模量输出电路图图3 4键模拟量电路图1112K3K2CS1314K18GNDK49GND10VCCCP2680SOP14VCCPWM 低通滤波模式：2.2u F图4 PWM 方式模拟量输出电路图说明：1、输出模拟量采用电阻分压方式灵活多变，根据需要分得电压值；PWM 低通滤波输出的模拟电压比较固定，如表3。
规格说明书SGL8012W单通道灯光控制触摸芯片版本1.3 希格玛保留不预先通知而修改此文件的权利。
目录1.概述 (3)2.特性 (3)3.封装及引脚说明 (4)4.封装尺寸图 (5)5.应用电路图 (6)6.电气参数 (7)7.BOM表 (7)8.修改记录 (8)1. 概述SGL8012W是一款用于灯光亮度调节的单通道触摸芯片。
使用该芯片可以实现灯光的触摸开关和无级亮度调节，适用于白炽灯、卤素灯等。
具有如下功能特点和优势：亮度可根据需要随意调节，选择范围宽，操作简单方便。
可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。
应用电压范围宽，可在2.4~5.5V之间任意选择。
应用电路简单，外围器件少，加工方便，成本低。
抗电源干扰及手机干扰特性好。
EFT可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。
2. 特性初始上电时，灯为关灭状态。
点击触摸控制（触摸持续时间小于550ms）时，可实现灯光亮灭控制。
一次点击触摸，灯亮；再一次点击触摸，灯灭。
如此循环。
点击触摸开灯时的灯光亮度设置可选择带记忆功能和不带记忆功能两种，由OPT管脚的绑定OPTION决定。
OPT管脚接VDD（高电平）上电，此时为不带记忆功能设置，不论上一次点击触摸关灯时的亮度是多少，点击触摸开灯时的亮度固定是最高亮度的50%；OPT管脚接GND（低电平）上电，此时为带记忆功能设置，在不断电（电源插座不拔下）的情况下，下一次点击触摸开灯时的亮度将以上一次点击触摸关灯时被记忆的亮度设置。
断电后重新上电（电源插座拔下再插上），第一次点击触摸开灯时的亮度固定为最高亮度的50%。
即断电后亮度记忆功能无效。
长按触摸控制（触摸持续时间大于550ms）时，可实现无级亮度调节。
一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最小亮度后不再变化。
单通道触摸感应开关RH6030规格书Revision 2.0 2011-11-25目录1. 简介 (3)2. 特点 (3)3. 引脚示意图 (3)4. 功能描述 (4)4.1快速/低功耗模式(FST) (4)4.2保持/同步模式(HLD) (4)4.3输出模式选择（OLH） (4)4.4灵敏度调节 (4)4.5最大开启时间模式(MOT) (4)5. 绝对最大值 (5)6. 电气参数 (5)7. 应用电路图 (5)7.1LED台灯 (5)7.2墙体开关 (6)8. 穿透力应用说明 (7)8.1穿透力与铺地、感应电极大小对应关系 (7)8.2穿透力与触摸引脚并联电容对应关系 (7)9. 封装信息 (8)9.1SOT23-6L (8)9.2SOP-14L (9)1.简介RH6030是一款单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。
该IC采用CMOS工艺制造，结构简单，性能稳定。
该IC可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、玩具、家用电器等产品中。
2.特点●工作电压：2.0V～5.5V●最高功耗工作电流为10uA，低功耗模式工作电流仅1.5uA(均指3.0V供电且不带负载的条件下)●可通过外部引脚配置为多种模式●高可靠性，芯片内置去抖动电路，可有效防止由外部噪声干扰导致的误动作●可用于玻璃、陶瓷、塑料等介质表面3.引脚示意图图1 SOP-14/SOT23-6L封装示意图表1 引脚功能描述SOT23-6L SOP14 管脚名称I/O Descrption 1,7,8,10 NC NoConnection4 2 OLH I输出高/低有效模式选择3 RST I外部复位4 SLS I采样时长模式选择5 MOT I最大开启时间选择3 6 TCH I触摸按键输入1 9 OUT OCMOS输出2 11 GND P负电源12 FST I快速/低功耗模式选择6 13 HLD I保持/同步模式选择5 14 VDD P正电源4.功能描述RH6030可通过外部引脚配置为多种工作模式。
HC8T08108通道可编程电容式触摸芯片规格说明书V1.1目录1. 概述 (3)2. 特性简介 (3)3. 管脚定义及功能描述 (4)4. 封装尺寸图 (5)5. 应用电路图 (7)6. 绝对额定值 (7)7.电气特性参数 (8)7.1直流电气参数 (8)7.2交流电气参数 (9)1. 概述HC8T0810 是一款有8个触摸通道和10个通用I/O端口的8位MCU芯片。
它具有8位MCU核，OTP-ROM （一次可写入只读存储器），SRAM（静态随机存储器），TIMER（定时器），COUNTER（计数器），GPIO（通用输入输出口），并具有中断和唤醒功能。
2. 特性简介微控制器特性简介:• 工作电压范围：2.4V~5.5V• 工作频率：32KHz~16MHz• 触摸通道数量：8• 通用I/O端口数量：10• 8位MCU 内核• 4K×14位OTP-ROM• 144*8位SRAM• 时钟源：2个• 中断源：6个• 8位RTC定时器，具有溢出中断功能• 8位TCC定时器，具有溢出中断功能• WDT或者TCC的８位预分频器• 内置上电复位(POR)• 上电复位定时器(PWRT)和振荡起振定时器(OST)• 带有RC振荡器的看门狗定时器(WDT)• 内置低电压复位(LVR)• 采用低功耗的CMOS工艺技术系统工作模式:HC8T0810 支持4种工作模式：✧正常模式：MCU工作，HRC工作（或HRC与LRC同时工作），此时功耗最高。
✧低速模式:：MCU工作，HRC不工作，LRC工作，此时功耗一般。
✧空闲模式:：MCU不工作，HRC不工作，LRC工作，此时功耗较低。
✧睡眠模式:：MCU、HRC和LRC都不工作，此时功耗最低。
3. 管脚定义及功能描述注：在OTP-ROM编程模式下，部分功能管脚具有如下复用功能（功能管脚名称/复用烧录管脚名称）：RST_EXTb/VPP，复用作OTP高压编程电源输入端口P2.1/DOUT，复用作数据串行输出端口P2.0/VPP_ACT，复用作编程使能状态输出端口TS4/OEB，复用作数据输出使能信号输入端口TS3/PGMB，复用作编程使能信号输入端口TS2/DIN，复用作数据串行输入端口TS1/DCLK，复用作编程时钟输入端口TS0/CEB，复用作片选使能信号输入端口4. 封装尺寸图TSSOP24SOP247.电气特性参数7.1直流电气参数(VDD-VSS = 3.0V, 无负载, 主时钟= 4MHz, 子时钟= 32768HZ在晶振模式下. Ta = 25℃)7.2交流电气参数。
单通道电容式触摸键控制芯片XC2861目录1概述 (3)1.1 特性 (3)1.2 系统框图 (4)2管脚定义 (5)3功能描述 (6)4电气特性 (7)5关键特性 (8)5.1 环境自适应能力 (8)5.1.1环境漂移跟随 (8)5.1.2环境突变校准 (8)5.2 接近检测 (8)6用户设置 (9)6.1 灵敏度设置 (9)6.2 休眠与唤醒控制信号 (9)7应用指南 (10)7.1 触摸键 (10)7.2 接近检测 (11)8PCB设计 (12)8.1 触摸键设计 (12)8.1.1触摸键 (12)8.1.2触摸键的常用结构 (12)8.1.3触摸键设计 (13)8.2 PCB布线 (13)9封装 (14)1概述XC2861是矽励微电子推出的一款支持宽工作电压范围的单输入单输出电容式触摸键控制芯片。
XC2861内部集成高分辨率触摸检测模块和专用信号处理电路，以保证芯片对环境变化具有灵敏的自动识别和跟踪功能，且内置特殊算法以实现防水、抗干扰等需求。
该芯片可满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。
XC2861为方便用户在应用中可对触摸键的灵敏度进行自主控制，特设置了两位灵敏度控制位。
用户只需在PCB设计中对这两个管脚的逻辑电平值进行设置，就能自由选择在具体应用中芯片体现出的检测灵敏度。
XC2861还内置了上电复位及电源保护电路，在典型应用中可无需任何外部器件，也无需软件、程序或参数烧录。
芯片应用的开发过程非常简单，最大限度的降低了方案成本。
XC2861可广泛适用于移动电源、自拍杆、遥控器、灯具调光、各类开关以及小家电和家用电器控制界面等应用中。
1.1特性工作电压：2.5V~5.5V高灵敏度的触摸检测通道，CMOS电平输出无需进行参数烧录4级灵敏度可调（通过设置两位管脚的逻辑电平实现）响应速度快抗电磁干扰能力强防水及带水操作功能接近检测功能独特的环境跟踪和自适应能力低功耗（典型工作电流< 25uA）内置上电复位（POR）和电源保护电路可进入休眠控制1.2系统框图XC2861包含PMU和Touch Key Core两个部分，其系统框图如图1所示。
BS801B/02B/04B/06B/08B -- Touch Key
概要
BS801B/02B/04B/06B/08B具有1到8个触摸按键，可用来检测外部触摸按键上人手的触摸动作。
该系列的芯片具有较高的集成度，使用较少的外部元件便可实现触摸按键的应用。
BS804B 和BS808B 还提供了一个单线串行接口，可方便与外部MCU之间的通讯，实现对芯片设置以及触摸引脚按键检测的目的。
芯片内部集成电路具有高电源电压抑制比，可减少按键检测错误的发生，这一特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。
此系列的触摸芯片具有自动校准功能，低待机电流，唤醒模式可选等特性，为各种触摸按键的应用提供了一种简单而又有效的实现方法。
特点
●工作电压: 2.2V~5.5V
●超低静态电流：1.5µA at 3V
●自动校准功能
●可靠的按键检测功能
●高电源电压抑制比
●Level-Hold 或者Toggle 输出
●One-Key或Any-Key唤醒模式
●引脚或串口命令可设置唤醒模式
●开漏极NMOS输出
●通过引脚或串口检测按键状态
产品引脚图。
电容触控芯片满足高分辨率薄型屏幕设计需求
Binay Bajaj
【期刊名称】《中国电子商情：基础电子》
【年(卷),期】2012(000)012
【摘要】随着微软（Microsoft）在2012年年底推出Windows 8，可预期有众多的新产品和现有产品将使用触控技术，包括超Ultrabook、平板电脑、笔记本电脑和台式机，将进一步影响人们互动、工作、游戏及获取信息的方式。
【总页数】3页(P58-60)
【作者】Binay Bajaj
【作者单位】爱特梅尔公司
【正文语种】中文
【中图分类】TP316.7
【相关文献】
1.电容触控芯片满足高分辨率薄型屏幕设计需求 [J], Binay Bajaj
2.超声波用于人机交互,为触控带来二次革命——手机边框可触控,未来可用于柔性屏和大屏幕等 [J], 迎九
3.Immersion推出套件协助业者将触控回馈功能整合至小型触控屏幕产品 [J],
4.基于CYPRESS 8C21X34系列电容式芯片的洗衣机触控按键设计方法及测试标准 [J], 金乃庆
5.投射电容式触控芯片的研究与设计 [J], 詹思维
因版权原因，仅展示原文概要，查看原文内容请购买。
单通道电容式触摸键控制芯片XC2861目录1概述 (3)1.1 特性 (3)1.2 系统框图 (4)2管脚定义 (5)3功能描述 (6)4电气特性 (7)5关键特性 (8)5.1 环境自适应能力 (8)5.1.1环境漂移跟随 (8)5.1.2环境突变校准 (8)5.2 接近检测 (8)6用户设置 (9)6.1 灵敏度设置 (9)6.2 休眠与唤醒控制信号 (9)7应用指南 (10)7.1 触摸键 (10)7.2 接近检测 (11)8PCB设计 (12)8.1 触摸键设计 (12)8.1.1触摸键 (12)8.1.2触摸键的常用结构 (12)8.1.3触摸键设计 (13)8.2 PCB布线 (13)9封装 (14)1概述XC2861是矽励微电子推出的一款支持宽工作电压范围的单输入单输出电容式触摸键控制芯片。
XC2861内部集成高分辨率触摸检测模块和专用信号处理电路，以保证芯片对环境变化具有灵敏的自动识别和跟踪功能，且内置特殊算法以实现防水、抗干扰等需求。
该芯片可满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。
XC2861为方便用户在应用中可对触摸键的灵敏度进行自主控制，特设置了两位灵敏度控制位。
用户只需在PCB设计中对这两个管脚的逻辑电平值进行设置，就能自由选择在具体应用中芯片体现出的检测灵敏度。
XC2861还内置了上电复位及电源保护电路，在典型应用中可无需任何外部器件，也无需软件、程序或参数烧录。
芯片应用的开发过程非常简单，最大限度的降低了方案成本。
XC2861可广泛适用于移动电源、自拍杆、遥控器、灯具调光、各类开关以及小家电和家用电器控制界面等应用中。
1.1特性工作电压：2.5V~5.5V高灵敏度的触摸检测通道，CMOS电平输出无需进行参数烧录4级灵敏度可调（通过设置两位管脚的逻辑电平实现）响应速度快抗电磁干扰能力强防水及带水操作功能接近检测功能独特的环境跟踪和自适应能力低功耗（典型工作电流< 25uA）内置上电复位（POR）和电源保护电路可进入休眠控制1.2系统框图XC2861包含PMU和Touch Key Core两个部分，其系统框图如图1所示。
图1 XC2861的系统框图2管脚定义XC2861采用SOP8封装，管脚分布如图2所示。
图2 XC2861管脚分布XC2861的管脚描述如表1所示。
注2：灵敏度设置请参见用户设置部分。
3功能描述XC2861具有1个触摸检测通道(IN) ，1个触摸检测的输出管脚(OUT)，1个接近检测的输出管脚(PO)和2个用于灵敏度调节的设置管脚(SET1和SET0)。
管脚OUT和PO为CMOS电平输出，输出的逻辑高电平为AVDD。
3.1正常工作RSTN为高电平时，XC2861正常工作。
当触摸检测通道IN有被检测到接近时，接近检测输出管脚PO输出逻辑高电平，否则PO为逻辑低电平；当XC2861检测到芯片的触摸检测通道IN有被触摸后，输出管脚OUT输出逻辑高电平，否则OUT 为逻辑低电平。
3.2休眠RSTN为低电平时，XC2861进入休眠状态。
此时XC2861不进行触摸和接近检测，输出管脚OUT和PO始终为0。
休眠状态下，XC2861的功耗降为最低，仅为2.3uA。
3.3唤醒在XC2861处于休眠状态时，RSTN端赋予一个逻辑高电平，XC2861被唤醒。
唤醒后，芯片立即进入正常工作状态。
4电气特性XC2861的电气特性如表2所示。
5关键特性5.1环境自适应能力当外界环境发生突变或缓慢变化时，XC2861都能够监测并自适应这种变化，通过内部算法进行自动调整从而始终保持最佳的灵敏度，使得芯片在复杂多变的应用环境中能够一直准确地进行触摸识别和判断。
