FST-FA300三相多功能相位伏安表使用说明书保定飞思特电气有限公司目录1、概述 (2)2、主要功能及特点 (2)3、技术指标 (2)4、工作接线 (2)5、按键功能说明 (3)6、操作方法 (4)7、使用过程中的几点说明 (10)8、钳形电流互感器 (10)9、产品保证 (10)1.概述FST-FA300三相多功能相位伏安表（以下简称：伏安表）是一种能针对各供用电单位检查电能收费系统及继电保护系统现场接线情况比较复杂的现状开发的一款多功能、高精度的电参数测量仪器。

该仪器可直观的显示向量图，提供常见错误接线判别提示，是现场接线检查的有利助手。

伏安表采用手持式结构，体积小，重量轻，使用方便；输入输出采用隔离技术，使得仪器更加安全可靠；现场测试时计量装置和仪器免拆线设计；强大的后台管理分析软件，方便数据管理。

2.主要功能及特点◆采用高精度A/D（16位），采集速率高，精度高；◆采用DSP+ARM内核，处理速度快，软件功能丰富大大提高了测试效率；◆采用3.2英寸TFT真彩液晶汉字显示器，阳光下清晰显示；◆手持式结构，体积小、重量轻，使用更方便；◆实时测量交流电压、交流电流、功率、频率、功率因数和相位等电参量；◆直观显示向量图，提供常见错误接线判别提示；◆小电流可以测量到5mA，20mA以上可以显示向量图；◆采用高性能锂电池供电，一次充电可持续8小时；◆可以保存2000组测量数据，并能在仪器上查看，关机数据不丢失；◆USB接口，输出数据方便快捷，测试数据海量存储；◆用户名、地址和测试人员支持汉字拼音输入法；◆可同时显示三相电压、三相电流的波形，可以测量分析25次以内的谐波；◆仪器配置功能强大的后台管理软件，运行于WIN98/2000/XP/NT操作系统，界面友好，具有图形及曲线分析功能，方便进行数据管理3技术指标◆电压量程：AC 0V～450V 分辨率：0.01V◆电流量程：5mA～10.00A 分辨率：0.001A◆电压、电流测量准确度：0.5级◆有功、无功、视在功率测量准确度：0.5级◆功率因数、频率测量准确度：0.5级◆相位测量：-180°～ +180°准确度：1.0°◆工作温度：-20℃～ +50℃◆外形尺寸（mm）：195×100×40◆重量：0.5kg4.工作接线伏安表的工作接线是使用前的关键操作，如果接线错误会导致测量结果错误，带来不必要的后果。

便携式三相相位伏安表说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录安全注意事项 (5)一、简介 (5)二、仪器用途 (5)三、仪器特点 (6)四、技术指标 (6)五、使用说明 (8)安全注意事项请仔细留意本手册中的有关安全指导条文，以免使用者人身受到伤害或仪器受损。

●请务必按照本手册的说明进行操作和使用。

●本仪器及其附件只能作为设计用途使用，不可挪作他用。

●本仪器不含有害物质。

一．简介该仪器以高性能的微型计算机机为核心，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，大容量锂电池，电池管理电路，数据存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，是传统双钳相位表所无法比拟的。

同时，在产品可靠性、小信号测量稳定性、耐用性、用户口碑等方面表现优异，是目前国内市场上销量最大的智能型三相相位仪。

二. 仪器用途SMG3010便携式三相相位伏安表是理想的便携式相位测量及多功能仪器，1、可以同时测量多至三路交流电压；2、可以在不断开被测电路的情况下，通过钳形电流互感器同时测量多至三路交流电流；3、测量电压间、电流间、电压与电流间的相位差；4、测量频率；5、测量功率和功率因数；6、判断电压、电流相序；7、测量零序电流。

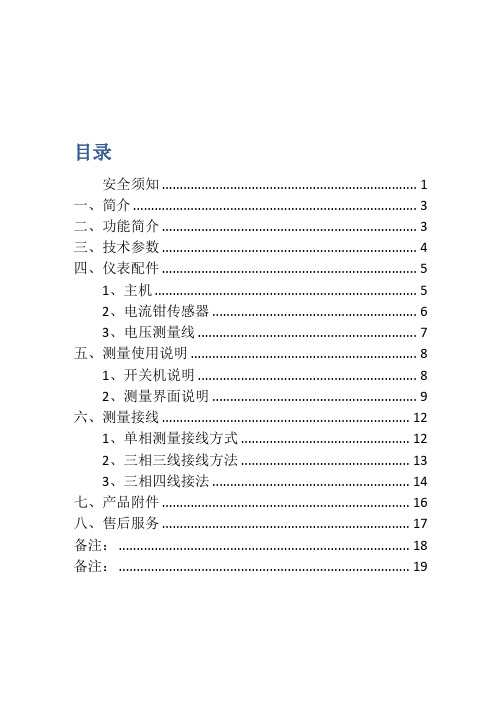

目录安全须知 (1)一、简介 (3)二、功能简介 (3)三、技术参数 (4)四、仪表配件 (5)1、主机 (5)2、电流钳传感器 (6)3、电压测量线 (7)五、测量使用说明 (8)1、开关机说明 (8)2、测量界面说明 (9)六、测量接线 (12)1、单相测量接线方式 (12)2、三相三线接线方法 (13)3、三相四线接法 (14)七、产品附件 (16)八、售后服务 (17)备注： (18)备注： (19)安全须知任何情况下，使用本仪表应注意安全。

使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。

不能用于测试高于600V的电压。

确定导线的连接插头已紧密地插入接口内。

仪表于潮湿状态下，请勿使用。

禁止在易燃性及危险场所测试。

测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。

请勿在强电磁环境下使用，以避免影响仪器正常工作。

请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。

避免电流钳受冲击，尤其是钳口接合面。

长时间不用本仪表，请将电量充到两格保存。

使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。

1由于仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

触摸屏严禁使用尖锐的硬度高的物体划动，以免损坏屏幕。

触摸屏严禁撞击或者施加压力。

2FS系列伏安相位表一、简介本仪器是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。

本仪器设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。

二、功能简介同时测量三相电压和四路电流（包含零线电流）；同时测量三相交流电压相角、电流相角、功角；测量电网频率和相序；自动判别变压器绕组、容性和感性负载；六角图显示，彩色相序分析；3有功功率、无功功率、视在功功率、三相功率和和功率因数测量；数据保存和查看功能；数据静态保存功能，最多可保存50组数据；3.5寸TFT彩屏显示具有触摸功能；锂电池供电、可充电连续待机大于20个小时。

S使用说明书尊敬的顾客感谢您选用本公司的S MG3010便携式三相相位伏安表。

在您初次使用本仪器时，请先详细地阅读本说明书。

公司地址:武汉市东湖开发区光谷大道62号光谷总部国际4栋8楼销售热线:售后服务:传真网址一、简介该仪器以高性能的单片机作为中央处理器，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，长效镍氢电池，电池管理电路，非易失性存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，是传统双钳相位表所无法比拟的。

二、仪器用途本产品是理想的便携式相位测量及多功能仪器，具备以下功能:1、可以同时测量多至三路交流电压；2、可以在不断开被测电路的情况下（通过钳形电流互感器），同时测量多至三路交流电流；3、测量电压间、电流间、电压与电流间的相位差；4、测量频率；5、测量功率和功率因数；6、测量三相相序；7、测量零序电流。

由于仪器具有上述基本功能，其用途极为广泛：1、感性和容性电路的判别；2、继电保护各组CT之间相位关系；3、检查变压器接线组别；4、检查有功电度表接线正确与否；5、判断电度表运行快慢，合理收缴电费6、作为漏电流表使用等。

因此，该仪器是电力系统继电保护和计量专业、工矿企业、石油化工、冶金企业进行二次回路检查的理想仪表。

三、仪器特点1、一台仪器拥有七大功能：三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表集于一身。

2、时测量（多至三相）电参数，并显示向量六角图。

3、钳形小电流准确测量，可作为泄漏电流表使用。

4、大屏幕点阵液晶，友好的人机界面。

5、长效镍氢电池，交直流两用电源，方便现场使用。

6、串行数据接口，可连接微型打印机及与计算机通讯7、屏幕（数据、图形）功能，方便查阅。

8、自换量程，软件校准。

9、高精度时钟，电池容量条形模拟显示。

10、全数字化，高可靠性。

四、技术指标1、测量范围1) 相位：0°～360°2) 电压：5～500V3) 电流：10mA～10A4) 频率：45～65Hz5) 功率因数：-1～+16) 功率：0～2、基本误差注：电流小于20mA时，相位误差小于±3°。

相位伏安表三相三线相序
在三相三线系统中，相序指的是三个相电压波形相对于时间轴的顺序关系。

一般有三种相序，分别是正序、负序和零序。

- 正序相序：相序为ABC，也即A相电压波形领先B相120度，B相电压波形领先C相120度。

- 负序相序：相序为ACB，也即A相电压波形领先C相120度，C相电压波形领先B相120度。

- 零序相序：相序为A、B、C三个相电压波形相同，相位相同。

相序的正确安装对于电力系统的稳定运行十分重要，因此在进行电气设备接线时，需要根据具体系统要求来选择正确的相序安装。

-2 -ES-1900三相相位伏安表一、概述ES-1900三相相位伏安表是我公司精心研制的一款专为现场测试的多功能、数字式、智能化仪表，具有高精度、高稳固、低功耗、利用方便等特点。

能够在被测回路不开路的情形下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差爱惜系统，读出差动爱惜各组CT 之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种平安、准确、便利的新型电力仪表。

ES-1900便携式三相相位伏安表配有防振、防滑、高绝缘护套，采纳240×160 LCD 显示器，动态显示，向量图指示，一目了然，尽显精美奢华外观。

其电流钳有两种规格，尖小形钳口适用于排线密集的地址，圆形大钳口适用于粗导线检测，能知足不同场所需求。

三相数字相位伏安表又名智能型三相数字相位伏安表、ES-1900三相相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。

尤其适用于电能计费系统及继电爱惜系统。

二、型号说明三、技术规格一、基准条件和工作条件二、一样规格3、基准条件下大体误差及性能指标注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差±5°)。

四、仪表结构一、47圆口电流钳(选型) 九、电压输入测试线五、操作方式一、开关机按LCD显示。

按15分钟后会自动关机。

二、背光灯操纵3、数据维持、取消、存储在测试模式下按“HD”符号指示，再按维持。

维持数据的同时，仪表自动编号并存储当前维持的数据，显示“S：01”等组别号，仪表最多能存储99组数据，假设存储已满，显示“FULL”符号。

4、数据查阅、退出在测试模式下按RD”符号，从“R：01”组110五、数据删除键移动光标到“YES”或“NO”，再按六、测试显示模式切换开机后，仪表自动进入电压、电流、相位测试显示模式(图A)进入有功功率、无功功率、视在功率、功率因数、频率、三相电流矢量测试显示模式(图B)(图C)显示模式(图D)B 三路功率、功率因数是U1I一、U2I二、U3I3的对应功率和功率因数。

便携式三相相位伏安表一、简介该仪器以高性能的单片机作为中央处理器，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，长效镍氢电池，电池管理电路，非易失性存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，是传统双钳相位表所无法比拟的。

二、仪器用途本产品是理想的便携式相位测量及多功能仪器，具备以下功能:1、可以同时测量多至三路交流电压；2、可以在不断开被测电路的情况下（通过钳形电流互感器），同时测量多至三路交流电流；3、测量电压间、电流间、电压与电流间的相位差；4、测量零序电流；5、测量频率；6、测量三相相序；7、测量功率和功率因数。

由于仪器具有上述基本功能，其用途极为广泛：1、感性和容性电路的判别；2、继电保护各组CT之间相位关系；3、检查变压器接线组别；4、判断电度表运行快慢，合理收缴电费5、检查有功电度表接线正确与否；6、作为漏电流表使用等。

因此，该仪器是电力系统继电保护和计量专业、工矿企业、石油化工、冶金企业进行二次回路检查的理想仪表。

三、仪器特点1、一台仪器拥有七大功能：三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表集于一身。

2、钳形小电流准确测量，可作为泄漏电流表使用。

3、时测量（多至三相）电参数，并显示向量六角图。

4、屏幕（数据、图形）功能，方便查阅。

5、长效镍氢电池，交直流两用电源，方便现场使用。

6、串行数据接口，可连接微型打印机及与计算机通讯7、大屏幕点阵液晶，友好的人机界面。

8、自换量程，软件校准。

9、高精度时钟，电池容量条形模拟显示。

10、全数字化，高可靠性。

四、技术指标1、测量范围1) 相位：0°～360°2) 电压：5～500V3) 电流：10mA～10A4) 频率：45～65Hz5) 功率：0～2.5KW6) 功率因数：-1～+12、基本误差1) 参比条件注：电流小于20mA时，相位误差小于±3°。

相位伏安表使用说明1 、使用操作按下ON-OFF 按钮，旋转功能量程开关正确选择测试参数及量限。

1.1 测量交流电压将旋转开关拨至参数U1 对应的500V 量限，将被测电压从U1 插孔输入即可进行测量。

若测量值小于200V，可直接旋转开关至U1 对应的200V 量限测量，以提高测量准确性。

两通道具有完全相同的电压测试特性，故亦可将开关拨至参数U2 对应的量限，将被测电压从U2 插孔输入进行测量。

1.2 测量交流电流将旋转开关拨至参数I1 对应的5A量限，将标号为1# 的钳形电流互感器付边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量。

同样，若测量值小于2A，可直接旋转开关至I1 对应的2A 量限测量，提高测量准确性。

测量电流时，亦可将旋转开关拨至参数I2 对应的量限，将标号为2 # 的测量钳接入I2 插孔，其钳口卡在被测线路上进行测量。

1.3 测量两电压之间的相位角测U2 滞后U1 的相位角时，将开关拨至参数U1U2。

测量过程中可随时顺时针旋转开关至参数U1各量限，测量U1输入电压，或逆时针旋转开关至参数U2各量限，测量U2 输入电压。

注意：测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“* ”符号为相位同名端。

1.4 测量两电流之间的相位角测I2 滞后I1 的相位角时，将开关拨至参数I1I2。

同样测量过程中可随时顺时针旋转开关至参数I1 各最限，测量I1 输入电流，或逆时针旋转开关至参数I2 各量限，测量I2 输入电流。

1.5 测量电压与电流之间的相位角将电压从U1输入，用2# 测量钳将电流从I2 输入，开关旋转至参数U1I2 位置，测量电流滞后电压的角度。

测试过程中可随时顺时针旋转开关至参数I2 各量限测量电流，或逆时针旋转开关至参数U1 各量限测量电压。

也可将电压从U2 输入，用1# 测量钳将电流从I1 输入,开关旋转至参数I1U2 位置,测量电压滞后电流的角度。

同样测量过程中可随时旋转开关，测量I1 或U2 之值。

数字相位伏安表
数字相位伏安表专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。

采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。

测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。

尤其适用于继电保护、电能计量、电力建设和变送电工程。

相位伏安表三相三线相序相位伏安表是一种用于测量电路中电压、电流和功率的仪器，它通常用于工业和电力系统中对电力质量进行监测和分析。

而三相三线是一种电力系统的连接方式，它常见于工业和商业领域的电力供应系统。

而相序则是指三相电路中三根电缆的相互连接顺序，正确的相序对于电路的安全运行和设备的正常工作至关重要。

在本文中，我将从相位伏安表的原理和用途入手，逐步深入探讨三相三线电力系统以及相序的相关知识，并共享我的个人观点和理解。

1. 相位伏安表的原理和用途相位伏安表是一种用于测量交流电路中电压、电流和功率的仪器，它可以通过测量电路中的电压和电流，计算出电路中的功率参数。

在工业和电力系统中，相位伏安表常用于对电力质量进行监测，分析电路的负载情况和功率因数，以及检测电路中的故障和问题。

它的精准测量和多功能性，使得相位伏安表成为了电力系统中不可或缺的重要仪器。

相位伏安表可以帮助工程师和技术人员及时发现电路中的问题，确保电力系统的安全稳定运行。

2. 三相三线电力系统三相三线电力系统是一种常见的电力供应系统，它由三个相位和三根电线组成，被广泛应用于工业和商业领域。

在三相三线电力系统中，每个相位之间的电压相位差120度，通过合理连接，可以实现对各种类型的负载进行供电。

三相三线电力系统有较高的传输效率和稳定性，能够满足大功率设备的用电需求，是工业领域常用的电力供应方式之一。

3. 相序的重要性相序是指三相电路中三根电缆的相互连接顺序，正确的相序对于电路的安全运行和设备的正常工作至关重要。

错误的相序连接会导致设备运行不稳定甚至损坏，给电力系统带来安全隐患。

在安装和维护电力系统时，务必要对相序进行正确连接和检测，确保电路运行的正常和安全。

总结：通过对相位伏安表、三相三线电力系统和相序的深入探讨，我们了解到了它们在电力系统中的重要性和应用价值。

相位伏安表作为电力系统中的关键仪器，能够帮助我们监测和分析电路的负载情况和功率参数，保障电力系统的安全稳定运行。
