最新实验一_闭合水准路线测量

闭合水准路线测量步骤一、引言闭合水准路线测量是在地理勘测中常用的一种测量方法。

它通过测量起点和终点的水准高程差，以及途中经过的所有控制点的高程差，从而确定测量路线的高程变化情况。

本文将介绍闭合水准路线测量的步骤和操作要点。

二、前期准备进行闭合水准路线测量前，需要进行以下准备工作：1.确定测量路线：根据实际需求确定测量的起点和终点，并规划途经的控制点。

2.设立高程基准点：根据地区的国家高程基准，确定测量路线上的一个或多个高程基准点。

3.检查仪器设备：确保水准仪及其附件的正常工作，校准水平气泡管，检查三角尺和测量咀等配套设备。

三、测量操作步骤闭合水准路线测量的操作步骤分为前后两个阶段：前程测量和后程测量。

下面将详细介绍这两个阶段的具体步骤。

3.1前程测量1.设置起点：在起点位置架设水准仪，并进行调平和校准。

2.观测起点高程：使用水准仪的视准线对准起点的高程基准点，记录起点的高程数据。

3.观测控制点高程：按照规划的顺序，逐个观测经过的控制点的高程，记录数据。

4.观测终点高程：观测完所有的控制点后，对准终点的高程基准点，记录终点的高程数据。

3.2后程测量1.设置终点：在终点位置架设水准仪，并进行调平和校准。

2.观测终点高程：使用水准仪的视准线对准终点的高程基准点，记录终点的高程数据。

3.观测控制点高程：按照相反的顺序，逐个观测经过的控制点的高程，记录数据。

4.观测起点高程：观测完所有的控制点后，对准起点的高程基准点，记录起点的高程数据。

3.3数据处理与平差1.数据校核：对前程和后程观测的高程数据进行校核，确保数据的准确性和一致性。

2.高程差计算：根据观测数据，计算起点和终点的水准高程差，以及各个控制点之间的高程差。

3.平差处理：使用水准网平差方法对观测数据进行平差处理，得到精确的高程差数值。

4.结果验证：根据平差结果，计算闭合环差，判断测量结果的精度是否符合要求。

四、总结闭合水准路线测量是一种常用且有效的测量方法，它通过测量起点和终点的水准高程差，以及途经的控制点的高程差，确定测量路线的高程变化情况。

闭合水准路线测量实验报告一、实验目的1、掌握闭合水准路线测量的原理和方法。

2、熟练使用水准仪进行水准测量。

3、学会处理测量数据，计算高差闭合差并进行调整。

4、提高团队协作能力和解决实际问题的能力。

二、实验仪器和工具1、水准仪 1 台。

2、水准尺 2 把。

3、记录板 1 个。

三、实验原理水准测量是利用水准仪提供的水平视线，读取竖立于两点上的水准尺的读数，以测定两点间的高差，从而由已知点高程推算出未知点高程。

闭合水准路线是从已知高程的水准点出发，沿各待定高程的点进行水准测量，最后又回到原出发点的环形路线。

其高差闭合差理论上应为零，但由于测量误差的存在，高差闭合差通常不为零。

需要对高差闭合差进行调整，使各测段高差改正数之和等于高差闭合差，改正后的高差之和应等于零。

四、实验步骤1、选点和设站在选定的测量区域内，选择一系列的点作为水准点，组成闭合水准路线。

在每个水准点上设置测站，将水准仪安置在两水准点之间，使前后视距离大致相等。

2、观测（1）后视水准尺，读取后视读数。

（2）前视水准尺，读取前视读数。

（3）记录读数，并计算高差。

高差＝后视读数前视读数。

3、迁站依次移动水准仪，重复上述观测步骤，直至完成闭合水准路线的测量。

4、数据记录将观测数据准确、清晰地记录在记录板上，包括测站、后视读数、前视读数、高差等。

五、实验数据记录与处理｜测站|后视读数|前视读数|高差|｜：：｜：：｜：：｜：：｜｜1|1526|0985|0541|｜2|1238|1023|0215|｜3|1652|1387|0265|｜4|1456|1128|0328|｜5|1789|1562|0227|计算高差闭合差：高差闭合差＝Σ高差（终点高程起点高程）假设起点高程为 100000m，终点高程也应为 100000m。

Σ高差＝ 0541 ＋ 0215 ＋ 0265 ＋ 0328 ＋ 0227 ＝ 1576m高差闭合差＝ 1576 0 ＝ 1576m容许高差闭合差：根据测量规范，假定本次测量的容许高差闭合差为±12√n 毫米（n 为测站数）本次测量测站数为 5，计算得容许高差闭合差为±12√5 ≈ ±2683mm 由于高差闭合差 1576m 远远大于容许高差闭合差，说明测量存在较大误差，需要重新测量。

一、实习目的通过本次闭合水准实习，使我对闭合水准测量的基本原理、方法及操作过程有更深入的了解，提高我的实际操作能力，培养严谨的工作态度和团队协作精神。

二、实习时间及地点实习时间为2021年X月X日至X月X日，实习地点为我国某城市。

三、实习内容1. 熟悉闭合水准测量的基本原理和操作方法。

2. 掌握水准仪的安置、瞄准、精平、读数、记录等基本操作。

3. 独立完成一条闭合水准路线的观测、记录、计算和成果检核。

4. 分析闭合水准测量结果，了解误差产生的原因。

四、实习过程1. 实习前期准备在实习前，我们学习了闭合水准测量的基本原理和操作方法，了解了水准仪的结构和功能。

同时，我们了解了水准测量中的基本误差来源，如仪器误差、操作误差、外界环境误差等。

2. 水准路线的选定与布置在实习过程中，我们根据实习区域的实际情况，选定了一条闭合水准路线。

该路线包括数十个测站，总长度约为X公里。

在选定路线时，我们充分考虑了地形、交通、安全等因素。

3. 水准仪的安置与观测在实习过程中，我们学习了水准仪的安置方法。

首先，将三脚架张开，调整脚架长度，使架头大致水平。

然后，将水准仪放置在脚架上，拧紧连接螺旋。

接着，进行粗平，调整三个脚螺旋的高度，使圆气泡大致居中。

最后，进行精平，通过微倾螺旋调整管水准器泡居中。

在观测过程中，我们按照“后-后-前-前”、“黑-黑-红-红”的观测顺序进行。

首先，在后视标尺上设立已知点或待测点，然后在前面合适的位置架设水准仪。

从后视标尺开始量步子到仪器，然后从仪器开始向前相同的步子放上尺垫，并立尺。

整平仪器，进行观测，记录观测数据。

4. 记录与计算在观测过程中，我们详细记录了每个测站的后视读数、前视读数、仪器常数、温度、气压等数据。

在观测结束后，我们按照四等水准测量的计算公式，计算每个测站的高差，并对闭合水准路线的高差闭合差进行检核。

5. 成果检核与总结在实习过程中，我们对闭合水准测量结果进行了检核。

通过分析闭合差，我们了解了误差产生的原因，并对误差进行了修正。

一、实验目的1. 掌握闭合水准测量的基本原理和方法。

2. 熟悉水准仪的使用和操作。

3. 学会闭合水准测量的数据处理和成果计算。

二、实验原理闭合水准测量是利用水准仪和水准尺进行的一种水平面测量方法。

通过测量一系列高程点，构成一个闭合的水准路线，然后计算各点的高程，达到控制测量区域高程的目的。

三、实验仪器1. 水准仪：DS3型自动安平水准仪。

2. 水准尺：双面水准尺。

3. 脚架：三脚架。

4. 尺垫：尺垫。

5. 记录板：记录板。

6. 计算器：计算器。

四、实验方法1. 选择测区：根据实验要求，选择一个合适的测区，确保测区范围内无明显高差起伏。

2. 布置水准路线：在测区内选择若干个高程点，构成闭合水准路线。

要求相邻点之间距离适中，确保观测精度。

3. 安置仪器：将水准仪安置在已知高程点上，确保仪器稳定。

4. 观测数据：按照以下步骤进行观测：a. 后视：瞄准后视点水准尺，消除视差，读取后视读数。

b. 前视：瞄准前视点水准尺，消除视差，读取前视读数。

c. 红黑面读数：读取水准尺红黑面的读数。

d. 记录数据：将观测数据记录在记录板上。

5. 检核：对观测数据进行检核，确保数据准确无误。

6. 计算高程：根据观测数据，计算各点的高程。

五、实验数据处理1. 计算闭合差：计算闭合水准路线的高程闭合差，判断观测精度。

2. 调整闭合差：如果闭合差超限，根据调整公式对闭合差进行调整。

3. 计算各点高程：根据调整后的闭合差，计算各点的高程。

六、实验结果与分析1. 实验结果：通过实验，成功测量了闭合水准路线上的各点高程，并计算了闭合差。

2. 结果分析：a. 实验过程中，观测数据准确，闭合差在允许范围内，说明观测精度较高。

b. 通过调整闭合差，提高了闭合水准路线的高程精度。

七、实验结论1. 通过本次实验，掌握了闭合水准测量的基本原理和方法。

2. 熟悉了水准仪的使用和操作，提高了测量技能。

3. 学会了闭合水准测量的数据处理和成果计算，为今后测量工作打下了基础。

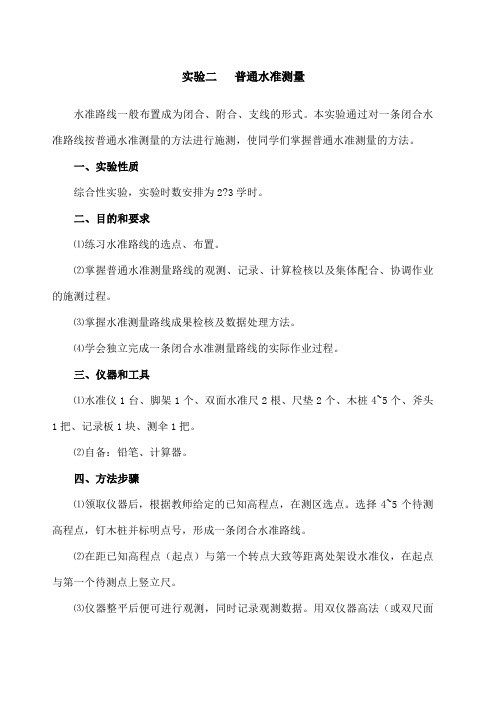

实验二普通水准测量水准路线一般布置成为闭合、附合、支线的形式。

本实验通过对一条闭合水准路线按普通水准测量的方法进行施测，使同学们掌握普通水准测量的方法。

一、实验性质综合性实验，实验时数安排为2?3学时。

二、目的和要求⑴练习水准路线的选点、布置。

⑵掌握普通水准测量路线的观测、记录、计算检核以及集体配合、协调作业的施测过程。

⑶掌握水准测量路线成果检核及数据处理方法。

⑷学会独立完成一条闭合水准测量路线的实际作业过程。

三、仪器和工具⑴水准仪1台、脚架1个、双面水准尺2根、尺垫2个、木桩4~5个、斧头1把、记录板1块、测伞1把。

⑵自备：铅笔、计算器。

四、方法步骤⑴领取仪器后，根据教师给定的已知高程点，在测区选点。

选择4~5个待测高程点，钉木桩并标明点号，形成一条闭合水准路线。

⑵在距已知高程点（起点）与第一个转点大致等距离处架设水准仪，在起点与第一个待测点上竖立尺。

⑶仪器整平后便可进行观测，同时记录观测数据。

用双仪器高法（或双尺面法）进行测站检核。

⑷第一站施测完毕，检核无误后，水准仪搬至第二站，第一个待测点上的水准尺尺底位置不变，尺面转向仪器；另一把水准尺竖立在第二个待测点上，进行观测，依此类推。

⑸当两点间距离较长或两点间的高差较大时，在两点间可选定一或两个转点作为分段点，进行分段测量。

在转点上立尺时，尺子应立在尺垫上的凸起物顶上。

⑹水准路线施测完毕后，应求出水准路线高差闭合差，以对水准测量路线成果进行检核。

⑺在高差闭合差满足要求（()km 40L f h ±=容，单位mm ）时，对闭合差进行调整，求出数据处理后各待测点高程。

五、注意事项⑴前、后视距应大致相等。

⑵读取读数前，应仔细对光以消除视差。

⑶每次读数时，都应精平(转动微倾螺旋，使符合式气泡吻合)。

并注意勿将上、下丝的读数误读成中丝读数。

⑷观测过程中不得进行粗平。

若圆水准器气泡发生偏离，应整平仪器后，重新观测。

⑸应做到边测量，边记录，边检核，误差超限应立即重测。

一、实验目的1. 熟悉水准仪的基本构造，了解其主要部件的名称、性能和作用。

2. 掌握水准仪的正确安置、瞄准、精平和读数方法。

3. 理解闭合水准线路的测量原理，掌握闭合差调整及待定点高程计算方法。

4. 提高实际操作能力和数据分析能力。

二、实验原理闭合水准线路测量是利用水准仪和水准尺，测量地面上两点间的高差，并组成闭合线路，通过计算闭合差来调整高程，最终求得待定点的高程。

闭合水准线路测量原理如下：1. 测量两点间的高差：利用水准仪和水准尺，在后视点（已知高程点）和前视点（待测点）之间，分别读取水准尺的读数，计算两点间的高差。

2. 组成闭合线路：从已知高程点出发，依次测量其他待测点的高程，最后回到已知高程点，形成一个闭合线路。

3. 计算闭合差：将测量得到的高程值与已知高程值进行对比，计算闭合线路的闭合差。

4. 调整闭合差：如果闭合差超限，则需要调整闭合差，使闭合差符合要求。

5. 计算待定点高程：根据调整后的闭合差和已知高程值，计算待测点的高程。

三、实验仪器与设备1. 水准仪：DS3型水准仪2. 水准尺：双面水准尺3. 脚架：三脚架4. 记录板：记录板5. 计算器：计算器四、实验步骤1. 安置水准仪：将三脚架张开，使其高度适当，架头大致水平，并将架腿踩实。

开箱取出水准仪，将其固连在三脚架上。

2. 粗略整平：旋转脚螺旋，使圆水准器气泡大致居中，使仪器大致水平。

3. 瞄准水准尺：转动望远镜，用准星和照门粗略瞄准水准尺，旋紧制动螺旋。

4. 精平与读数：转动水平微动螺旋，使十字丝清晰，然后转动望远镜，使水准尺影像清晰。

调整脚螺旋，使圆水准器气泡居中，完成精平。

读取水准尺的读数，记入记录板。

5. 重复步骤3和4，进行前视读数。

6. 计算高差：根据前后视读数，计算两点间的高差。

7. 重复步骤1至6，完成闭合线路的测量。

8. 计算闭合差：将测量得到的高程值与已知高程值进行对比，计算闭合线路的闭合差。

9. 调整闭合差：如果闭合差超限，则需要调整闭合差，使闭合差符合要求。

闭合水准路线测量实验报告一、实验目的。

本次实验旨在通过闭合水准路线测量，确定一条闭合水准路线的高程控制点，并进行高程测量，以验证闭合水准路线测量的精度和可靠性。

二、实验原理。

闭合水准路线是指在地面上选取若干高程控制点，通过水准仪测量它们之间的高程差，最终形成一个闭合的测量路线。

在实际测量中，需要注意以下几点原理：1.高程控制点的选择，高程控制点应选择地势较高、位置较为稳定的地点，以保证测量的准确性和可靠性。

2.闭合路线的布设，闭合水准路线的布设应尽可能围绕在一个封闭的区域内，以确保闭合路线的连续性和完整性。

3.高程测量的精度，闭合水准路线测量的精度受到地面大气压、温度、湿度等环境因素的影响，需要在测量过程中进行相应的校正和修正。

三、实验步骤。

1.选择闭合水准路线的高程控制点，并在地面上进行标志。

2.利用水准仪进行高程测量，记录下各个高程控制点之间的高程差。

3.根据测量结果进行数据处理，计算闭合水准路线的高程闭合差，评估测量的精度和可靠性。

四、实验结果与分析。

经过实验测量和数据处理，得出闭合水准路线的高程闭合差为±0.02m，表明本次闭合水准路线测量的精度较高，可靠性较好。

同时，通过对比实测值和设计值，发现实测值与设计值基本吻合，说明闭合水准路线测量的准确性较高。

五、实验总结。

本次实验通过闭合水准路线测量，验证了闭合水准路线测量的精度和可靠性，为实际工程测量提供了可靠的高程控制数据。

在实验中，我们也发现了一些问题，例如测量过程中受到天气等环境因素的影响，需要在实际工程测量中加以注意和处理。

六、实验改进。

为了进一步提高闭合水准路线测量的精度和可靠性，可以考虑在测量过程中增加对环境因素的监测和校正，以及对测量仪器的精度和稳定性进行定期检验和维护，以确保闭合水准路线测量的准确性和可靠性。

七、参考文献。

1.《测量学》，李明，2009。

2.《工程测量学》，王强，2012。

以上就是本次闭合水准路线测量实验的报告内容，希望能对相关领域的研究和实践工作有所帮助。

闭合导线水准测量实验报告【闭合导线水准测量实验报告】1. 导言闭合导线水准测量是地理测量学中最常用的测量方法之一，广泛应用于土木工程、建筑测量、道路建设等领域。

本实验旨在通过闭合导线水准测量方法，掌握实地测量技术和仪器的操作，以及数据处理和误差分析的方法。

2. 实验步骤2.1 仪器准备在进行闭合导线水准测量前，需要确保仪器的准备和检查工作。

检查水准仪的调节状况，确保仪器处于良好的工作状态。

校准水准仪的视轴垂直度，以保证观测结果的准确性。

2.2 测量操作2.2.1 设置基准点选取适当位置作为基准点，并参照水准点的要求进行设置。

将基准点作为起点，确定闭合回路的起始位置。

2.2.2 观测水准线使用水准仪观测测量线上各个水准点的读数，并注意记录每个站点的标记。

观测时，应注意仪器的水平放置、稳定和操作的准确性。

2.2.3 测量回路观测完成对闭合回路的水准观测后，返回基准点，再次观测基准点的读数。

若回路闭合良好，则两次观测结果应相差不大。

2.3 数据处理2.3.1 导线高程计算根据观测记录的读数，利用高差法或正反算法计算闭合回路上各个水准点的导线高程。

2.3.2 误差分析通过对导线高程计算结果的比较，可以评估实际测量误差的大小。

常见的误差来源包括仪器误差、气压和温度变化引起的大气误差等。

3. 结果和讨论在实际测量中，我们完成了闭合导线水准测量的全部步骤，并获得了多个水准点的导线高程数据。

通过数据处理和误差分析，我们得出了以下结论：3.1 导线高程水平的准确性通过观测数据的分析，我们发现闭合回路的测量结果相差较小，说明实验操作的准确性较高。

这为后续工程项目的高程测量提供了可靠的基准。

3.2 误差来源和控制在测量过程中，我们注意到温度和气压的变化会对测量结果产生一定的影响。

为此，我们在观测中应注意并记录相关环境参数，以便在数据处理中进行修正。

4. 总结闭合导线水准测量是一种常用的地理测量方法，适用于许多工程和建筑领域。

闭合水准测量实验报告总结一、实验目的闭合水准测量是测量学中的一项重要实验，本次实验的主要目的是：1、掌握水准仪的使用方法，包括仪器的安置、粗略整平、瞄准、精确整平以及读数。

2、熟悉闭合水准路线的测量步骤和数据记录方法。

3、学会对测量数据进行处理和计算，求出各点的高程，并进行精度评定。

4、培养严谨的科学态度和团队协作精神，提高实际操作能力和解决问题的能力。

二、实验仪器本次实验所使用的仪器主要有：DS3 型水准仪 1 台、水准尺 2 根、尺垫 2 个。

三、实验原理闭合水准测量是基于水准测量的原理进行的。

水准测量是利用水准仪提供的水平视线，读取竖立在两点上的水准尺的读数，从而测定两点间的高差。

在闭合水准路线中，从已知高程的水准点出发，沿选定的路线依次测量各点的高差，最后回到原水准点。

由于闭合水准路线的高差总和理论上应为零，但由于测量误差的存在，其高差总和通常不为零。

通过对测量数据的处理和计算，可以求出闭合差，并根据一定的精度要求对测量成果进行评定和调整。

四、实验步骤1、选点与设站在实验区域内选择若干个合适的点，组成闭合水准路线。

在每个点上打入木桩或设置标记，并在点旁放置尺垫。

将水准仪安置在两相邻水准点之间，使仪器到两水准尺的距离大致相等。

2、粗平转动脚螺旋，使圆水准器气泡居中，使仪器大致水平。

3、瞄准用望远镜瞄准水准尺，目镜调焦使十字丝清晰，物镜调焦使水准尺成像清晰。

4、精平转动微倾螺旋，使符合水准器气泡两端影像吻合。

5、读数读取水准尺上的中丝读数，并记录下来。

6、测量高差依次测量相邻两点之间的高差，记录下每一站的后视读数和前视读数。

7、计算与检核完成闭合水准路线的测量后，计算各点的高差和高程，并进行闭合差的计算和检核。

五、实验数据记录以下是本次闭合水准测量的实验数据记录表格：｜测站|后视读数|前视读数|高差|高程|｜：：｜：：｜：：｜：：｜：：｜｜1|＿____|＿____|＿____|＿____|｜2|＿____|＿____|＿____|＿____|｜3|＿____|＿____|＿____|＿____|｜｜｜｜｜｜在记录数据时，要保证读数的准确性和规范性，清晰地记录每一个数据。
