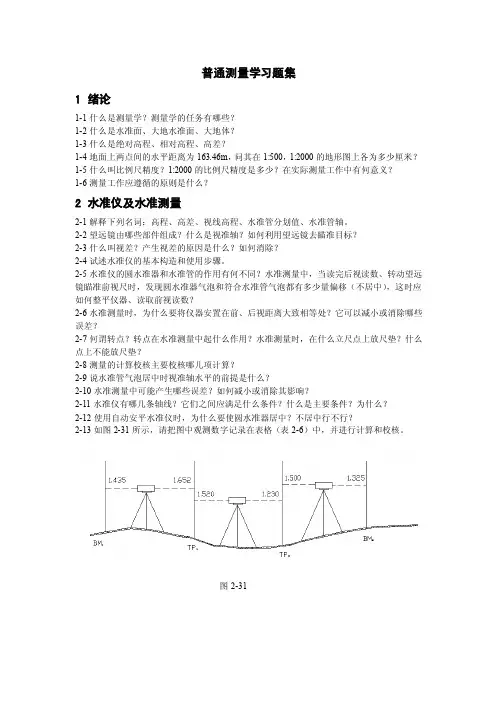

普通测量学习题集1 绪论1-1什么是测量学？测量学的任务有哪些？1-2什么是水准面、大地水准面、大地体？1-3什么是绝对高程、相对高程、高差？1-4地面上两点间的水平距离为163.46m，问其在1:500，1:2000的地形图上各为多少厘米？1-5什么叫比例尺精度？1:2000的比例尺精度是多少？在实际测量工作中有何意义？1-6测量工作应遵循的原则是什么？2 水准仪及水准测量2-1解释下列名词：高程、高差、视线高程、水准管分划值、水准管轴。

2-2望远镜由哪些部件组成？什么是视准轴？如何利用望远镜去瞄准目标？2-3什么叫视差？产生视差的原因是什么？如何消除？2-4试述水准仪的基本构造和使用步骤。

2-5水准仪的圆水准器和水准管的作用有何不同？水准测量中，当读完后视读数、转动望远镜瞄准前视尺时，发现圆水准器气泡和符合水准管气泡都有多少量偏移（不居中），这时应如何整平仪器、读取前视读数？2-6水准测量时，为什么要将仪器安置在前、后视距离大致相等处？它可以减小或消除哪些误差？2-7何谓转点？转点在水准测量中起什么作用？水准测量时，在什么立尺点上放尺垫？什么点上不能放尺垫？2-8测量的计算校核主要校核哪几项计算？2-9说水准管气泡居中时视准轴水平的前提是什么？2-10水准测量中可能产生哪些误差？如何减小或消除其影响？2-11水准仪有哪几条轴线？它们之间应满足什么条件？什么是主要条件？为什么？2-12使用自动安平水准仪时，为什么要使圆水准器居中？不居中行不行？2-13如图2-31所示，请把图中观测数字记录在表格（表2-6）中，并进行计算和校核。

图2-31表2-6 复习题2-13水准测量记录表2-14闭合水准路线观测成果如图2-32所示，已知BM1高程为50.435m，试进行高差闭合差的调整与高程计算。

图2-322-15一附合水准路线的观测成果如表2-7所示，试检验和校核此观测成果是否符合普通水准测量的精度要求。

《建筑工程测量》习题参考答案项目1（16页～17页）一、名词解释：1、测量学:测量学是研究地球的形状和大小以及确定地面点空间位置的科学。

它的内容包括测定和测设两部分。

测定是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据再，把地球表面的形状缩绘成地形图，供经济建设、国防建设及科学研究使用。

测设（放样）是指用一定的测量方法和精度，把图纸上规划设计好的建（构）筑物的位置标定在实地上，作为施工的依据。

2、绝对高程：就是地面点到大地水准面的铅垂距离，一般用H表示。

3、地形测量:就是研究小范围地球表面形状的测量问题，是不顾及地球曲率的影响，把地球局部表面当作平面看待来解决测量问题的理论方法。

4、工程测量:就是研究各种工程在规划设计、施工放样、竣工验收和运营中测量的理论和方法。

5、直线比例尺:为了便于应用，通常在地形图的正下方绘制一图示比例尺。

由两条平行线构成，并把它们分成若干个2cm长的基本单位，最左端的一个基本单位分成10等分。

图示比例尺上所注记的数字表示以米为单位的实际距离。

6、水准面:水是均质流体，而地球表面的水受重力的作用，其表面就形成了一个处处与重力方向垂直的连续曲面，称为水准面。

7、大地水准面:人们设想将静止的海水面向整个陆地延伸，用所形成的封闭曲面代替地球表面，这个曲面称为大地水准面。

8、地理坐标:地面点在球面上的位置用经度和纬度表示的，称为地理坐标。

按照基准面和基准线及求算坐标方法的不同，地理坐标又可分为天文地理坐标和大地地理坐标两种。

9、大地测量:研究地球的形状和大小，解决大范围的控制测量和地球重力场问题。

近年来随着空间技术的发展，大地测量正在向空间大地测量和卫星大地测量方向发展和普及。

10、相对高程：在个别的局部测区，若远离已知国家高程控制点或为便于施工，也可以假设一个高程起算面（即假定水准面），这时地面点到假定水准面的铅垂距离，称为该点的假定高程或相对高程。

二、填空题：1、测量工作的基本内容有距离测量、角度测量和高差测量。

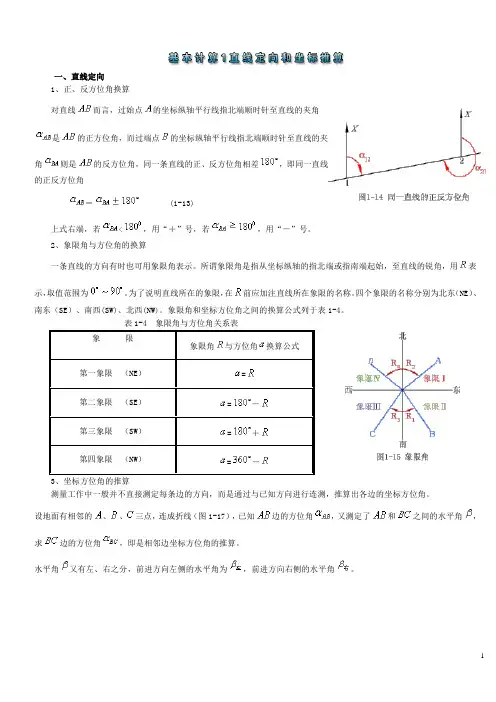

一、直线定向1、正、反方位角换算对直线而言，过始点的坐标纵轴平行线指北端顺时针至直线的夹角是的正方位角，而过端点的坐标纵轴平行线指北端顺时针至直线的夹角则是的反方位角，同一条直线的正、反方位角相差，即同一直线的正反方位角＝ (1-13)上式右端，若<，用“＋”号，若，用“－”号。

2、象限角与方位角的换算一条直线的方向有时也可用象限角表示。

所谓象限角是指从坐标纵轴的指北端或指南端起始，至直线的锐角，用表示，取值范围为。

为了说明直线所在的象限，在前应加注直线所在象限的名称。

四个象限的名称分别为北东（NE）、南东（SE）、南西(SW)、北西(NW)。

象限角和坐标方位角之间的换算公式列于表1-4。

表1-4 象限角与方位角关系表象限象限角与方位角换算公式第一象限（NE）=第二象限（SE）=－第三象限（SW）=＋第四象限（NW）=－3、坐标方位角的推算测量工作中一般并不直接测定每条边的方向，而是通过与已知方向进行连测，推算出各边的坐标方位角。

设地面有相邻的、、三点，连成折线（图1-17），已知边的方位角，又测定了和之间的水平角，求边的方位角，即是相邻边坐标方位角的推算。

水平角又有左、右之分，前进方向左侧的水平角为，前进方向右侧的水平角。

设三点相关位置如图1-17()所示，应有＝＋＋ (1-14)设三点相关位置如图1-17()所示，应有＝＋＋－＝＋－ (1-15)若按折线前进方向将视为后边，视为前边，综合上二式即得相邻边坐标方位角推算的通式：＝＋(1-16)显然，如果测定的是和之间的前进方向右侧水平角，因为有＝－，代入上式即得通式＝－ (1-17)上二式右端，若前两项计算结果<，前面用“＋”号，否则前面用“－”号。

二、坐标推算1、坐标的正算地面点的坐标推算包括坐标正算和坐标反算。

坐标正算，就是根据直线的边长、坐标方位角和一个端点的坐标，计算直线另一个端点的坐标的工作。

如图1所示，设直线AB的边长DAB和一个端点A的坐标XA、YA为已知，则直线另一个端点B的坐标为：XB=XA+ΔXABYB=YA+ΔYAB式中，ΔXAB、ΔYAB称为坐标增量，也就是直线两端点A、B的坐标值之差。

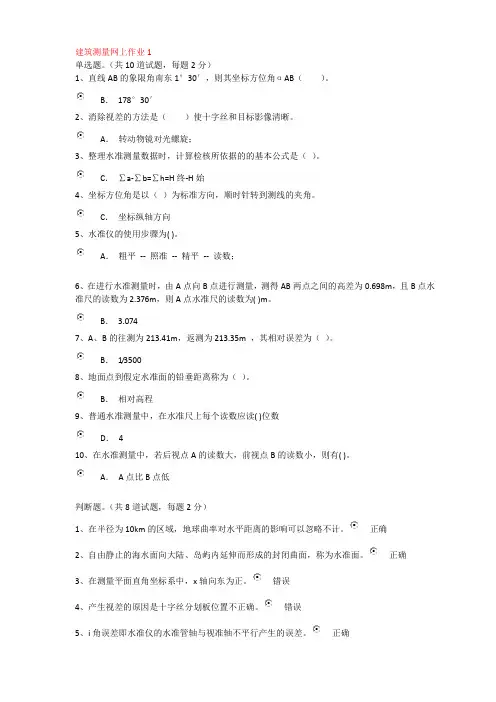

建筑测量网上作业1单选题。

（共10道试题，每题2分）1、直线AB的象限角南东1°30′，则其坐标方位角αAB（）。

B．178°30′2、消除视差的方法是（）使十字丝和目标影像清晰。

A．转动物镜对光螺旋；3、整理水准测量数据时，计算检核所依据的的基本公式是（）。

C．∑a-∑b=∑h=H终-H始4、坐标方位角是以（）为标准方向，顺时针转到测线的夹角。

C．坐标纵轴方向5、水准仪的使用步骤为( )。

A．粗平-- 照准-- 精平-- 读数；6、在进行水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0.698m，且B点水准尺的读数为2.376m，则A点水准尺的读数为( )m。

B．3.0747、A、B的往测为213.41m，返测为213.35m ，其相对误差为（）。

B．1/35008、地面点到假定水准面的铅垂距离称为（）。

B．相对高程9、普通水准测量中，在水准尺上每个读数应读( )位数D．410、在水准测量中，若后视点A的读数大，前视点B的读数小，则有( )。

A．A点比B点低判断题。

（共8道试题，每题2分）1、在半径为10km的区域，地球曲率对水平距离的影响可以忽略不计。

正确2、自由静止的海水面向大陆、岛屿内延伸而形成的封闭曲面，称为水准面。

正确3、在测量平面直角坐标系中，x轴向东为正。

错误4、产生视差的原因是十字丝分划板位置不正确。

错误5、i角误差即水准仪的水准管轴与视准轴不平行产生的误差。

正确6、测站检核的方法有仪高法和高差法。

错误7、确定直线与标准方向的夹角称为直线定线。

错误8、当眼睛在目镜端上下微动时，看到十字丝与目标影像相互位移的现象称视差。

正确简答题。

（共6道试题，每题5分）1、什么是水准面、大地水准面？大地水准面有何特性？答：所谓水准面是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。

所谓大地水准面是通过平均海水面的水准面。

大地水准面具有唯一性，水准面和大地水准面具有共同的特性，即处处与铅垂线方向相垂直。

建筑工程测量考试试题（含答案）一、单项选择题1．十字丝横丝垂直于竖轴的检验校正方法示意图正确的有( )。

答案：A2．水准点埋设深度不得小于( )米,且底部要埋设在水冻线以下( )米,才能防止水准点不受冻胀。

A．1 B．10 C．2 D．0.5答案：D3．纵断面测量的第一阶段是基平测量,其目的是( )。

A．测定所有中桩的地面高程B．沿路线设置水准点,建立高程控制C．交点、转点等高程的测量答案：B4．在三等水准测量中,仪器到尺子的距离不得超过( )米,四等不得超过( )米。

A．150 B．160 C．75 D．80答案：D5．已知水准点A、B的绝对高程分别为576m、823m，又知道B点在某假定高程系统中的相对高程为500m，则A点的相对高程是（B）。

A．500m B．253m C．899m D．699.5m6．工程测量常用的经纬仪有DJ6和DJ2。

其中的数字“2”表示（A）。

A．水平方向测量一测回的方向中误差不超过±2″B．水平方向测量一测回的方向中误差不小于±2″C．水平方向测量一测回的方向中误差不超过2″D．水平方向测量一测回的方向中误差不小于2″7．使用水准仪一般按步骤（C）进行。

A．安置仪器—粗略整平—精确整平—瞄准—读数B．安置仪器—粗略整平—精确整平—读数—瞄准C．安置仪器—粗略整平—瞄准—精确整平—读数D．粗略整平—安置仪器—瞄准—精确整平—读数8．下列关于水准仪操作的描述中，（A）是正确的。

A．微倾式水准仪读数以前必须精确整平B．自动安平水准仪不需要粗略整平C．观测完后视以后，应再次精确整平，然后观测前视D．只要精确整平了水准仪，就可以不必消除视差9．如下图所示，如果αBC=72°01′00″，β2=215°30′00″，则R CD=（D）。

β2A．N287°31′00″E B．N107°31′00″E C．N72°29′00″E D．S72°29′00″E10．如果αAB=62°30′00″，则αBA=（B）。

建筑工程测量课后习题答案第一章一、名词解释1. 测定测定是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据，或将地球表面的地物和地貌缩绘成地形图，供经济建设、国防建设、规化设计及科学研究使用。

2. 测设测设是指用一定的测量仪器、工具和方法，将设计图样上规化设计好的建（筑）物位置，在实地标定出来，作为施工的依据。

3. 人们设想以一个静止不动的海水面延伸穿越陆地，形成一个闭合的曲面包围了整个地球，这个闭合曲面称为水准面。

4. 与水准面相切的平面，称为水平面。

5. 其中与平均海水面相吻合的水准面称为大地水准面，它是测量工作的基准面。

6. 重力的方向线称为铅垂线，它是测量工作的基准线。

7. 地面点到大地水准面的铅垂距离，称为该点的绝对高程，简称高程。

8. 地面点到假定水准面的铅垂距离，称为该点的相对高程或假定高程。

9. 地面两点间的高程之差，称为高差，用表示，高差有方向和正负。

二、选择题2. A3. D4. A5. D 6 .D三、简答题1. 测量学是研究地球的形状和大小以及确定地面点位的科学，它的内容包括测定和测设两部分。

2. （1）测定测定是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据，或将地球表面的地物和地貌缩绘成地形图，供经济建设、国防建设、规化设计及科学研究使用。

（2）测设测设是指用一定的测量仪器、工具和方法，将设计图样上规化设计好的建（筑）物位置，在实地标定出来，作为施工的依据。

测定与测设相比，两者所用的仪器、方法、原理相同，过程相反。

3. 建筑工程测量是是研究建筑工程在勘测设计、施工和运营管理阶段所进行的各种测量工作的理论、技术和方法的学科。

它的主要任务是：（1）测绘大比例尺地形图（2）建筑物的施工测量（3）建筑物的变形观测4. 重力的方向线称为铅垂线，它是测量工作的基准线。

与平均海水面相吻合的水准面称为大地水准面，它是测量工作的基准面。

5. 测量工作需要在统一的基准下才能进行，大地水准面与铅垂线具有唯一性又不失一般性，实践证明它能够提供测量活动稳定的统一基准。

建筑工程测量考试试题（含答案）一、单项选择题1．导线边长应根据不同比例尺的测图要求,一般选择在( )米之间,导线边长最大大致相等,否则,测角精度会受到很大影响。

A．50～300 B．20～100 C．100～300 D．80～200答案：A2．钢尺丈量时,得测温度,一般测空气温度,在水泥地坪上量,要测地面温度,不得差( )℃。

A．2 B．0.2 C．±2 D．-0.2答案：A3．视距观测时,望远镜视线应高出地面至少( )m ,以减少竖直折光对视距读数的影响。

A．1 B．0.5 C． 2 D．1.5答案：A4．水准测量（A）地面待求点的高程。

A．不能直接测量出 B．不能间接测量出 C．可以直接测量出 D．有时可以测量出5．在下面这个水准仪的十字丝分划板示意图中，（C）是视距丝。

A．甲 B．丁6．（A）是在同一竖直平面内，倾斜视线与水平线之间的夹角，其角度取值范围为0°～90°。

A．竖直角 B．水平角 C．角度 D．天顶距7．大地水准面可以用一个与它非常接近的椭球面来代替，这个椭球面称为（B）。

A．参考面 B．参考椭球面 C．地球面 D．参考地球面8．测量坐标系X轴、Y轴的位置与数学坐标系的X轴、Y轴的位置（B）。

A．完全一样 B．相反 C．有时一样 D．不确定9．钢尺比长检定一般应由（B）完成。

A．测量公司 B．国家法定机构指定单位或专人C．测量技师 D．测量协会10．使用水准仪一般按步骤（C）进行。

A．安置仪器—粗略整平—精确整平—瞄准—读数B．安置仪器—粗略整平—精确整平—读数—瞄准C．安置仪器—粗略整平—瞄准—精确整平—读数D．粗略整平—安置仪器—瞄准—精确整平—读数11．下列关于等高线特性的叙述中，（C）是正确的。

A．同一条等高线上的点高程不一定相等B．等高线不与山脊线、山谷线正交C．同一幅地形图中，等高距相等D．等高线是不能闭合的12．下表为一闭合水准路线观测成果，对这次测量叙述中的（A）是正确的。

《建筑工程测量》复习题答案一、名词解释1、测量学：是一门研究地球的形状和大小，确定地面点的空间位置，并将地球表面的地物、地貌等信息测绘成图的科学。

2、测设：是指把图纸上规划设计好的建筑物、构筑物的位置在地面上标定出来，作为施工或定界的依据。

3、测绘：是指使用测量仪器和工具，通过测量和计算，将地面的地貌和地物用规定的符号按一定的比例缩绘成图，供经济建设、规划设计、科学研究和国防建设使用。

4、大地水准面：与平均海水面相一致的水准面。

5、绝对高程：地面点到大地水准面的铅垂距离称为绝对高程或海拔，简称高程，用H表示。

6、水准点：在水准测量中，用以标志和保存水准测量成果的地面固定点。

7、视准轴：十字丝交叉点与物镜光心的连线。

8、直线定线：在直线的方向上标定若干个点，使它们在同一直线上，作为分段量距的依据。

9、直线定向：确定一条直线与基本方向之间的水平角。

10、等高线：地面上高程相同的各相邻点所连成的闭合曲线。

二、填空1、测量工作中应遵循以下原则：在布局上“从整体到局部”，在程序上要“先控制后碎部”，在精度上要“由高级到低级”。

2、测量的基本工作是测角度、量距离、测高差。

3、水准仪由望远镜、水准器和基座三部分组成。

4、使用微倾式水准仪，其基本操作步骤包括：安置仪器、粗平、瞄准、精平和读数5、水准路线可布设成以下几种形式：闭合水准路线、附合水位路线、支水准路线。

6、水准测量误差包括仪器误差、观测误差和外界条件的影响三个方面。

7、钢尺精密量距的改正数有：尺长改正数、温度改正数、倾斜改正数。

8、已知某直线的象限角为60°，当其指向以下各个象限时，其坐标方位角分别是多少度。

第一象限60°，第二象限120°，第三象限240°，第四象限300°。

9、经纬仪的基本操作程序为：对中、整平、瞄准、读数。

10、DJ6级光学经纬仪主要由照准部、水平度盘和基座三部分组成。

11、表示地形起伏的等高线分为首曲线、计曲线、间曲线、助曲线。

建筑工程测量考试试题（含答案）一、单项选择题1．如某段距离大量的结果是D=167.216m±0.016m,则相对中误差为( )。

A．1/10451 B．-1/10451 C．1/10450答案：A2．( )全面、客观地反映了地面现状情况,是进行城乡规划和各种工程设计的重要依据,对国民经济的发展和国防建设等具有重要意义。

A．地形 B．地图 C．地形图A答案：A3．等高线是( )。

A．附合导线 B．计曲线 C．闭合曲线 D．首曲线答案：C4．某一钢尺名义尺长为30米,经检验实际尺长为30.0040米,丈量距离的观测值为29.3880米,即它的尺寸改正数为( )。

A．+0.0039米 B．-0.0039米C．±0.0039米 D．0.0041答案：A5．用DJ6型经纬仪测某竖直角，盘左读数122°03′36″，盘右读数237°56′48″，指标差应为（C）。

A．24″ B．-24″ C．12″ D．-12″6．工程测量常用的经纬仪有DJ6和DJ2，其中的“D”表示（C）。

A．大型仪器 B．地形测量 C．大地测量 D．德国制造7．某钢尺尺长方程式为：L t=30m+0.004+1.2×10-5×30(t-20℃)，如果在32℃的环境温度下测量了一段水平距离，测量值为60m，则其温度改正数应为（B）。

A．0.004m B．0.007m C．0.008m D．0.009m8．由于斜距总是大于水平距离，倾斜改正数（）。

A．始终为正 B．始终为负 C．始终为零 D．趋近于零9．使用三个脚螺旋来调平测量仪器时，气泡的移动方向与（A）移动方向一致。

A．左手大拇指 B．右手大拇指 C．两手大拇指 D．左手食指β210．直线与坐标纵轴所成的锐角，称为该直线的（ A ），一般用R 表示。

A ．坐标象限角 B ．坐标方位角 C ．定位角 D ．控制角11．如下图所示，如果αBC =72°01′00″，β2=215°30′00″，则αDC =（ A ）。

第一章1．测量学的概念？建筑工程测量的任务是什么？测量学的概念：测量学是研究地球的形状和大小以及确定地面点位的科学。

它的内容包括测定和测设两部分。

（1）测定测定是指得到一系列测量数据，或将地球表面的地物和地貌缩绘成地形图。

（2）测设测设是指将设计图纸上规划设计好的建筑物位置，在实地标定出来，作为施工的依据。

建筑工程测量的主要任务：（1）测绘大比例尺地形图。

（2）建筑物的施工测量。

（3）建筑物的变形观测。

2．何谓水准面，其特性是什么？何谓大地水准面？它们在测量中的作用是什么？地球上任何自由静止的水面都是水准面，水准面有无数多个，水准面的特性是处处与铅垂线（重力作用线）垂直。

与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面为大地水准面。

水准面是测量工作的参照面，大地水准面是测量工作的基准面。

3. 何谓铅垂线？它们在测量中的作用是什么？重力的方向线称为铅垂线，它是测量工作的基准线。

4. 何谓绝对高程？何谓相对高程？何谓高差？已知H A=36.735m，H B=48.386m ，求h AB。

地面点到大地水准面的铅垂距离，称为该点的绝对高程（也称海拔），简称高程，用H 表示。

在局部地区，有时需要假定一个高程起算面，地面点到该水准面的垂直距离称为相对高程。

地面两点间的高程之差，称为高差，用h 表示。

h AB = H B-H A = 48.386-36.735 = 11.651m5. 何谓大地坐标？何谓高斯平面坐标？大地测量中以参考椭球面为基准面建立起来的坐标系。

地面点的位置用大地经度、大地纬度和大地高度表示的坐标，称为大地坐标，又叫地理坐标。

高斯投影是将地球地球表面划分成若干带，然后用中心投影的方法将每个带投影到平面上，称高斯投影。

在高斯投影面上以该带的中央子午线与赤道交点的投影为原点，以赤道位置为y 轴，规定向东为正；以中央子午线为x 轴，规定向北为正，这样建立起来的坐标系统即为高斯平面坐标系。

地面点在高斯坐标平面上的直角坐标称高斯坐标。

习题二一、填空题1、水准测量直接求待定点高程的方法有两种，一种是高差法，计算公式为AB A B AB h H H b a h +=-=,，该方法适用于根据一个已知点确定单个点高程的情形；另一种是视线高法，其计算公式为 b H H a H H i B A i -=+=,，该方法适用于根据一个已知点确定多个前视点高程的情形。

2、写出水准仪上四条轴线的定义：A 、视准轴 望远镜物镜光心与十学丝交点的连线。

B 、水准管轴 过水准管零点圆弧的切线。

C 、圆水准器轴 过圆水准器零点的球面法线。

D 、竖轴 水准仪旋转轴的中心线。

3、水准管的分划值τ″是指 水准管2㎜圆弧所对应的圆珠笔心角，分划值τ″愈小，水准管的灵敏度愈 高。

4、水准测量中，调节圆水准气泡居中的目的是使仪器竖轴处于铅垂位置；调节管水准气泡居中的目的是 使视准轴处于水平位置。

5、水准路线的布设形式有 闭合水准路线、 附合水准路线和 支水准路线。

6、水准测量测站检核方法有 两次仪高法和 双面尺法。

7、 水准测量中，转点的作用是 传递高程。

8、水准尺的零点差，可采用 每测段测偶数站予以消除。

9、DS3微倾式水准仪中，数字3的含义是指 每公里往返测高差中数的中误差。

10、设A 点为后视点，B 点为前视点，若后视读数为1.358m ，前视读数为2.077m ，则A 、B 两点高差为 -0.719m ，因为 高差为负，所以 A 点高；若A 点高程为63.360m ，则水平视线高为 64.718m ，B 点的高程为 62.641m 。

11、将水准仪圆水准器气泡居中后，再旋转仪器180°, 若气泡偏离中心，表明 圆水准器轴不平行于竖轴。

二、问答题1、试简述水准测量的基本原理。

答：水准测的原理：利用水准仪的水平视线，在已知高程点（A ）和未知高程点（B ）上立水准尺并读取读数，测定两面三刀点间的高差，从而由已知点高程推算未知点高程。

如图： AB A B AB h H H b a h +=-=,2、水准仪能够正常使用，必须满足哪些几何轴线关系？答：水准管轴平行于视准轴，圆水准器轴平行于竖轴，十字丝横丝垂直于竖轴。
