高效率低成本单芯片移动电源方案

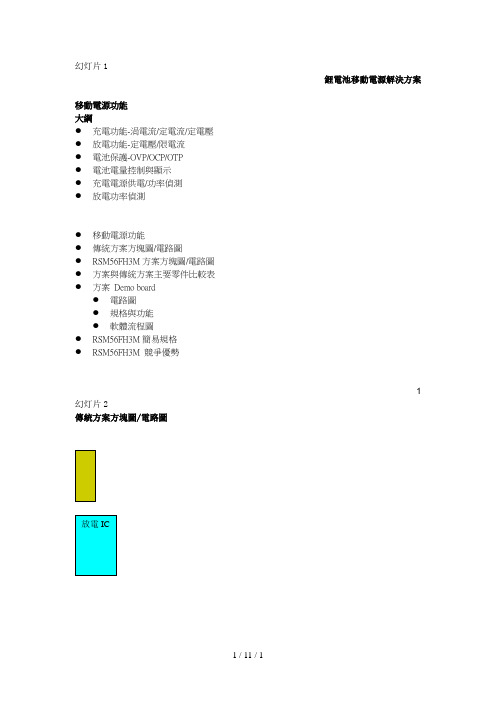

幻灯片1鋰電池移動電源解決方案移動電源功能大綱●充電功能-涓電流/定電流/定電壓●放電功能-定電壓/限電流●電池保護-OVP/OCP/OTP●電池電量控制與顯示●充電電源供電/功率偵測●放電功率偵測●移動電源功能●傳統方案方塊圖/電路圖●RSM56FH3M方案方塊圖/電路圖●方案與傳統方案主要零件比較表●方案Demo board●電路圖●規格與功能●軟體流程圖●RSM56FH3M簡易規格●RSM56FH3M 競爭優勢1 幻灯片2傳統方案方塊圖/電路圖Li 電池充電電路(DC to DC 降壓)FP6291 DC to DC 升壓電路3V LDOHT46R064電池保護IC2 幻灯片3RSM RSM56FH3M 方塊圖/電路圖3 幻灯片4鋰電池移動電源方案優缺點比較表傳統方案优化方案主要元件 4 or 5 1外圍零件多少體積大小待機耗電大(大於100uA) 小(約20 uA)充電效率70% 86%(同步整流)放電效率80% 88%(同步整流)充電功能定電流涓電流定電流定電壓電池保護充電:過電壓過電流放電: 過電流充電:過電壓過電流放電: 過電流電池: 過溫度成本高低4 幻灯片5方案與傳統方案主要零件比較表零件傳統方案优化方案RSM56FH3M 0 18-bit A/D MCU 1 0電池保護IC 1 0放電IC 1 0電感 1 1Power MOS 2 3電解電容 5 2肖特基管 2 4功率電阻 2 1LDO穩壓(BL8060) 1 0TL431 0 1三極管8050 3 1LED 5 4SMD電容7 7SMD電阻31 18總零件數: 62 435 幻灯片6Demo board 電路圖6 幻灯片7Demo board 功能與規格●使用鋰聚合物電池,容量為3000mAh●輸入/輸出:●輸入插座為USB Mini-B ,輸入電壓5V●輸出插座為USB A, 輸出電壓5V,最大輸出電流為1A●操作溫度範圍:●充電操作溫度範圍: 0~ +40°C(電池規格)●放電操作溫度範圍: -20~ +60°C(電池規格)●每2秒醒來2mS偵測是否有負載接上●靜態耗電: 20 uA●放電轉換效率最高88.61% (5V/400mA)●保護機制:●放電時電池端過放電流保護●充電時輸入端過電壓保護,電池端過充電流保護●涓電流充電●電池電壓低於3.0V●定電流100 mA●定電流充電●電池電壓: 3.0V~4.2V●定電流1500 mA●定電壓充電●定電壓: 4.2V●充電電流低於30mA時停止充電●定電壓放電●定電壓5V●電池電壓低於3.0V停止放電●電池端最大輸出電流1.35A7 幻灯片8LED燈指示說明8 幻灯片9是否有輸入電壓? YESB對電池充電NOS1是否按下? YESC顯示殘餘電量是否有負載?對外部裝置放電YESNOA關閉AD/精準電壓源MCU進HALT,等待WDT溢位(2S) orWake up(S1/輸入電壓)9 WDT溢位幻灯片10對電池充電:設定互補式PWM (period/duty)B電池電壓是否低於3V? 低於3V小電流充電高於3V1.溫度保護2.過電壓/過電流產生3.輸入端被移除電池電壓是否到達4.2V 低於4.2V定電流充電到達4.2V 1 or 23高於30mA低於30mA 充電電流是否低於30mA定電壓充電顯示電量LED快速閃爍關閉PWMLED1~LED4慢速閃爍否輸入是否移除A是10幻灯片11對外部裝置放電:設定互補式PWM (period/duty)C電池電壓是否低於3V? 低於3VLED1快速閃爍1.溫度保護2.過電壓/過電流產生3.輸入端有插入高於3VA超過1350mA 電池端電流是否超過1350mA減少輸出電流1 or 23低於1500mA高於50mA 低於50mA 定電壓5V輸出定電壓充電LED快速閃爍關閉PWM11幻灯片12RSM56FH3M簡易規格APWM I/OI/O V ol.OVPTemp.I/O V ol.VREFOCPI/OMCUI/ORSM56FH3M12 幻灯片13RSM56FH3M 簡易規格●Operating Voltage : 2.7V ~ 5.5V●System Clock : HIRC (12/16/20MHz)/4●Program Memory : 2Kx16 Flash●Data Memory : 128 Bytes●Data EEPROM : 64 Bytes●ADC 12-bit x8●16-bit STM x1●10-bit PTM x1 (提供互補式 PWM with dead time)●OCP function●OVP function●Level Shift x2●5V LDO x113 幻灯片14Complementary PWM output with dead time controlPTMDead time InsertOUTHPWMOUTLDuty/Period Dead timePWMOUTHOUTL14 幻灯片15OVP and OCPOVPOCP15幻灯片16RSM56FH3M Pin Assignment16NSOP 20SSOP16幻灯片1717 幻灯片1818 幻灯片19RSM56FH3M 競爭優勢Flash MCU●內建5V LDO與 2 個Level Shifter● PWM frequency 可線性調整, PWM frequency可達 200 kHz (解析度 100時), 互補式輸出 with dead time●抗干擾能力佳●可實現同步整流 (效率高, 目前做到88%, 目標 90%以上)●移動電源待機電流低 (20uA, 一般方案做到 100uA 以下)●外部零件少●提供有競爭力價格及 BOM cost 較好19。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：移动电源方案# 移动电源方案## 概述移动电源是一种便携式的充电设备，可以为移动设备（如手机、平板电脑等）提供电能。

随着移动设备的普及，移动电源也越来越受到人们的关注和需求。

本文将介绍移动电源的工作原理、常见的电源方案以及一些选购建议。

## 工作原理移动电源的工作原理主要分为两个部分：电池充电和输出电能供应。

### 1. 电池充电移动电源一般使用锂离子电池作为电能的储存器。

当移动电源连接到电源适配器或者USB接口时，电池开始充电。

通过电池管理芯片对电池进行智能管理，可以实现充电速度的控制和防止过充、过放等问题。

### 2. 输出电能供应一旦电池充满电，移动电源就可以为移动设备提供电能。

当移动设备连接到移动电源时，电能经过电源管理芯片进行处理和输出。

常见的输出接口有USB Type-A接口和USB Type-C接口，可以根据移动设备的需求选择合适的接口类型。

## 常见的电源方案移动电源的电源方案主要包括直流-直流转换（DC-DC）、直流-交流转换（DC-AC）和太阳能充电。

### 1. 直流-直流转换（DC-DC）直流-直流转换是移动电源最常见的电源方案之一。

它通过DC-DC转换器将电池提供的直流电能转换为移动设备需要的直流电压。

这种方案成本较低，效率较高，适用于大多数移动电源产品。

### 2. 直流-交流转换（DC-AC）直流-交流转换是一种将电池提供的直流电能转换为交流电能的方案。

它通过DC-AC逆变器将电能转换为移动设备需要的交流电压，适用于需要输出交流电的设备。

然而，由于转换过程中存在能量损耗，这种方案的效率相对较低。

### 3. 太阳能充电太阳能充电是一种绿色环保的电源方案，利用太阳能板将太阳能转换为电能。

移动电源配备太阳能充电功能可以在户外环境中实现自主充电，方便用户在没有电源插座的情况下使用移动设备。

充电宝IC方案引言充电宝是一种便携式的移动电源装置，广泛应用于手机、平板电脑等电子设备的充电过程中。

充电宝IC方案是指充电宝电路板上使用的集成电路（IC）方案。

本文将介绍充电宝IC方案的基本原理、常见类型以及选取要考虑的因素。

基本原理充电宝IC方案的基本原理是将输入电源（如电池、充电器）的电能转换为输出电流，为手机等设备充电。

基本的充电宝IC电路主要包括以下几个关键组件： 1. 充电管理IC：负责控制充电宝的充电和放电过程，监测电池电量，并提供保护功能，如过流保护、过压保护和短路保护等。

2. DC-DC升压芯片：将输入电源的电压进行升压，以提供给手机等设备所需的输出电压。

3. 电池管理系统（BMS）：用于监测和管理电池的充放电状态、电流、电压等参数，以保证电池的安全和寿命。

常见类型根据不同的充电方式和应用需求，充电宝IC方案主要有以下几种类型：线性充电器IC线性充电器IC是一种简单、成本较低的充电宝IC方案。

它通过控制传感器电流来进行充电，但效率低下且发热较大。

线性充电器IC适用于较小容量的充电宝。

开关充电器IC开关充电器IC采用开关电源转换技术，具有高效率和稳定的充电特性。

开关充电器IC适用于较大容量的充电宝，如移动电源等。

快充充电器IC快充充电器IC是一种用于支持快速充电技术的充电宝IC方案。

它能够提供更大的充电电流，提高充电速度。

快充充电器IC多数采用特殊的充电方式，如Quick Charge（QC）或USB-PD（USB Power Delivery）等。

无线充电器IC无线充电器IC是一种将电能通过无线方式传输到充电宝的充电方案。

无线充电器IC需与充电宝内置的无线充电芯片相匹配，以实现无线充电功能。

选取要考虑的因素在选择充电宝IC方案时，需要考虑以下关键因素：功率和效率充电宝IC的功率和效率直接影响充电宝的充电速度和电池寿命。

选择高效率的IC可以提高充电宝的能量转换效率，减少能量损耗。

NE6032移动电源单芯片解决方案介绍关键词:NE6032,IC,移动电源,单芯片,三合一,四合一,五合一,3合1,4合1,方案概述:NE6032是一款集成了充电管理、升压DCDC管理、MCU(包括电量检测及LED指示、保护模块的IC,完全取代市面上的充电管理芯片+升压DCDC芯片+MCU管理+保护芯片方案,为移动电源行业提供优秀的单芯片(三合一、四合一高性价比解决方案系统特色:u内置电量检测u4或3个LED指示灯u LED多种状态模式:充电-类跑马、放电-慢闪、异常/保护-快闪u集成充电管理,四阶段充电u PWM充电方式,充电效率高,大电流不发热u支持宽电压充电器u集成升压DCDC模块,使用外部MOSFETu板级升压放电效率平均90%u固定开关频率500KHZu集成短路保护等10重保护功能u保护动作软启动—异常排错功能u手机插入自动识别升压u手机充电完成后芯片自动识别关机功能u板级待机功耗小于100uAu输出可控开关u电量显示稳定技术NE6032双口应用原理图:NE6032功能表:移动电源单芯片NE6032功能表3合1、4合1: 集成充电管理+升压DCDC+MCU+全保护功能/参数项: 标称值基本参数:输入电压: 5V (4.3-6.0V 可支持更高电压的充电器输入充电电流: 1A (充电电流可调 PWM充电方式充电电压: 2.5~4.2v过充电压: 4.35V过放电压: <=3.0V开机电压: >2.5V输出电压: 5.1V +/-0.2V输出电流: 1.0A+2.1A空载检测电流: <20mA休眠电流: <100uA输出效率 89%/3.3V 92%/4.0V 平均>90%集成充电管理: 四段式充电方案:预充: 30mA~150mA (<3V恒流: 1000mA(根据需求配置 (+/-100mA恒压:业界电池18650标准的电压 4.2V (4.15~4.25涓流: 30mA~150mA结束:自动结束充电并休眠完善的充电管理,确保电池健康充电,确保电池充满集成升压DCDC:输出电压:5.0V +/-0.15V输出电流:1.0A+2.1A4个LED指示灯(指示方式丰富: LED显示方式丰富,系统各个工作状态都带有特色的显示方式对应,区分明显:充电状态: 充电状态:当前电量,最高格闪烁(1HZ,前面格常亮。

移动电源方案引言移动电源是一种便携式的充电设备，可以用来给手机、平板等移动设备充电。

移动电源具有小巧轻便、高容量、多功能等特点，在现代生活中得到广泛应用。

本文将介绍一种移动电源方案，包括硬件设计、软件开发和产品测试等方面的内容。

硬件设计在移动电源的硬件设计中，主要包括电池、充电管理电路、输出电路和保护电路等部分。

1.电池选择：移动电源的核心部件是电池，常见的电池类型有锂聚合物电池、锂离子电池等。

根据容量和使用情况的需求，选择合适的电池类型和规格。

2.充电管理电路：充电管理电路可以监测电池的电量和充电状态，控制充电电流和电压，以保证充电过程安全可靠。

可采用专用充电管理IC实现。

3.输出电路：输出电路将电池的直流电转换为合适的输出电压和电流，以供移动设备充电。

输出电路应具备稳定、高效率的特性。

可选择DC-DC转换芯片来实现。

4.保护电路：为了避免过充、过放、过流等情况对移动电源和移动设备造成损害，需要在电路中添加保护电路。

保护电路可包括过压保护、过流保护、短路保护等功能。

软件开发移动电源的软件开发包括控制充电、显示剩余电量、自动关机等功能的实现。

1.充电控制：利用充电管理电路的监测功能，可以实现对充电电流和电压的控制，以达到最佳的充电效果。

同时还需要考虑到充电过程中的温度控制，避免过热。

2.显示剩余电量：移动电源通常会配备显示器来显示剩余电量，用户可以根据剩余电量了解电源的使用情况。

通过软件开发，可以实现电量的准确显示。

3.自动关机：当移动电源的电量消耗完毕时，可以通过自动关机功能来节省电能。

在软件中设置合适的电量阈值，当电量低于阈值时触发关机操作。

产品测试在完成移动电源的硬件设计和软件开发后，还需要对产品进行测试和验证。

1.性能测试：对移动电源的容量、输出电压和电流进行测试，以验证其性能是否符合设计要求。

2.安全性测试：进行过充、过放、过流、短路等测试，验证保护电路的有效性和安全性。

3.兼容性测试：将移动电源连接至不同型号的移动设备上，测试其充电兼容性和充电效果。

NE6032移动电源单芯片三合一方案介绍NE6032是一款高性能、高可靠性的移动电源单芯片三合一方案。

它集成了电池管理、DC-DC变换和USB充电功能，并且支持USB快速充电、适配器充电和手动充电等多种充电方式。

下面将从方案特点、技术参数、应用场景和优势等方面进行介绍。

方案特点：1.移动电源单芯片三合一，简化了设计。

2.高度集成，减小了PCB板面积和系统成本。

3.支持多种充电方式，满足不同用户需求。

4.内置高精度ADC，实时监测电池电压和电流。

5.高效的DC-DC变换，提高了能量利用率。

6.低静态功耗，延长了电池使用寿命。

技术参数：1.输入电压范围：4.35V~5.5V。

2.输出电压范围：4.3V~5.25V。

3.输出电流：最大2A。

4.效率：高达90%。

5.充电方式：USB快速充电、适配器充电、手动充电。

6.温度范围：-40℃~85℃。

应用场景：优势：1.高度集成的单芯片设计，简化了电源电路的设计与布局，加快了产品的开发周期。

2.支持多种充电方式，满足用户不同的使用需求，提高了产品的灵活性和实用性。

3.高效的DC-DC变换，提高了能量的利用效率，延长了电池的使用时间。

4.内置高精度ADC，实时监测电池状态，为用户提供准确的电量信息。

5.低静态功耗，延长了电池的使用寿命，减少了充电次数。

总结：NE6032移动电源单芯片三合一方案是一款高性能、高可靠性的移动电源方案。

它通过集成电池管理、DC-DC变换和USB充电功能，满足了不同用户的需求。

该方案具有高效、稳定、灵活等优势，适用于各种移动设备的电源供应。

它的推出将为移动电源行业的发展带来新的机遇和挑战。

一体化，更智能：单芯片移动电源解决方案
自智能手机问世起，移动电源也一直亦步亦趋地跟随发展，从最初的单一功能到多芯片、更加智能化的MCU芯片还有到现在一体化的单芯片方案。

本方案采用目前最先进的单芯片，一个芯片即可实现移动电源的多种功能，解决现有移动电源方案中稳定性差，产品一致性低、成本高等问题。

一方案简介
该方案显着的优点是成本最低，性价比最高的移动电源解决方案；它作为业界为数不多的单芯片，不需外部MOSFET就能实现移动充电！
二方案优势：
1、一颗芯片就能满足移动电源所有的功能。

2、与MCU方案不同，不需要多个MOSFET。
