NE6032移动电源单芯片三合一方案介绍

移动电源三合一方案解析
 什幺是移动电源三合一方案？
 移动电源三合一方案，是指主控芯片移动电源MCU无需外挂DC-DC芯片和充电管理芯片的移动电源方案，根据是否需要外加基准和运放，又可称为四合一或者五合一移动电源解决方案，芯海科技的移动电源SOC系列芯片，可以达到五合一，但为了通俗起见，我们统一称为移动电源三合一方案。

不同于HT4901，HT4902，CT6301，CT6302等硬件三合一方案，芯海移动电源SOC采用的是同步整流升压模式，效率高，发热低，特别在2A移动电源方案场合具有绝对的优势。

芯海SOC通过使用芯片自带的两路高速PWM（16M）和四路高性能ADC（12bit，死区小于3mV）以及特有的基准源数字校正专利技术，无需外围其他IC，即可实现同步整流三合一移动电源的基本功能，为移动电源客户提供了具备独特竞争力的单芯片解决方案。

 芯海科技共有CSU8RP3119/CSU8RF3421/CSU8RF3422/CSU8RF3423全系列四颗芯片，用于移动电源三合一同步整流方案，其中，CSU8RP3422和CSU8RF3423可用于带LCD显示的移动电源三合一方案。

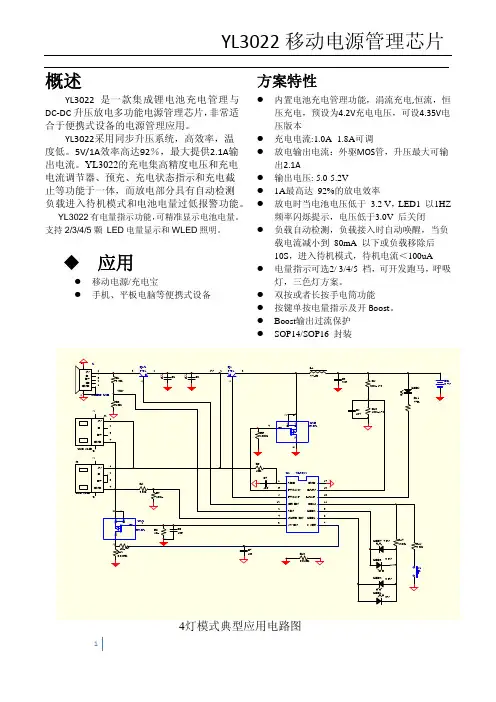

 移动电源电路图：。

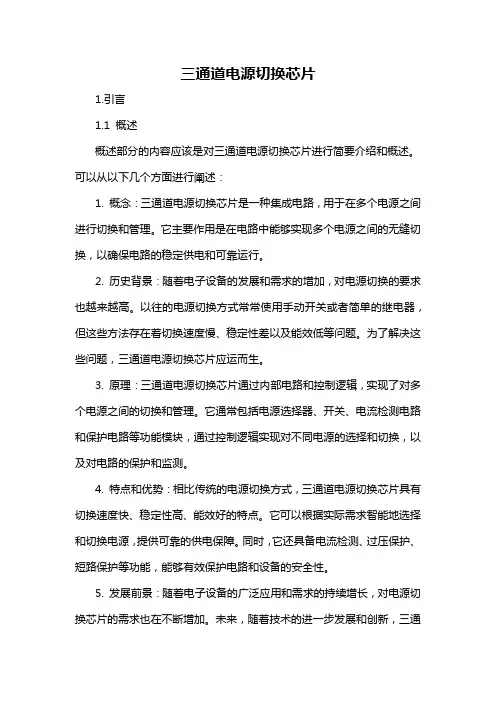

三通道电源切换芯片1.引言1.1 概述概述部分的内容应该是对三通道电源切换芯片进行简要介绍和概述。

可以从以下几个方面进行阐述：1. 概念：三通道电源切换芯片是一种集成电路，用于在多个电源之间进行切换和管理。

它主要作用是在电路中能够实现多个电源之间的无缝切换，以确保电路的稳定供电和可靠运行。

2. 历史背景：随着电子设备的发展和需求的增加，对电源切换的要求也越来越高。

以往的电源切换方式常常使用手动开关或者简单的继电器，但这些方法存在着切换速度慢、稳定性差以及能效低等问题。

为了解决这些问题，三通道电源切换芯片应运而生。

3. 原理：三通道电源切换芯片通过内部电路和控制逻辑，实现了对多个电源之间的切换和管理。

它通常包括电源选择器、开关、电流检测电路和保护电路等功能模块，通过控制逻辑实现对不同电源的选择和切换，以及对电路的保护和监测。

4. 特点和优势：相比传统的电源切换方式，三通道电源切换芯片具有切换速度快、稳定性高、能效好的特点。

它可以根据实际需求智能地选择和切换电源，提供可靠的供电保障。

同时，它还具备电流检测、过压保护、短路保护等功能，能够有效保护电路和设备的安全性。

5. 发展前景：随着电子设备的广泛应用和需求的持续增长，对电源切换芯片的需求也在不断增加。

未来，随着技术的进一步发展和创新，三通道电源切换芯片有望在更多领域得到应用，为电子设备的稳定运行提供更强大的支持。

这些内容可以在概述部分中进行适当的展开和阐述，让读者对三通道电源切换芯片有一个整体的认识和了解。

1.2文章结构文章结构部分的内容应该包含以下信息：文章结构部分旨在介绍本文的整体结构和各个章节的内容安排，以便读者能够清楚地了解文章的组织架构和主要内容。

本文采用以下结构安排：第一部分为引言部分，该部分分为三个小节。

首先，概述部分将介绍三通道电源切换芯片的背景和重要性。

接着，文章结构部分将简要概括本文的章节划分和主要内容。

最后，目的部分将明确本文的写作目的和意义。

三合一移动电源方案引言移动电源是一种便携式电源设备，可以充电并储存电能以供用户在户外或旅行中使用。

在现代社会中，移动电源已经成为人们日常生活中必不可少的物品之一。

随着科技的不断发展和用户需求的增加，越来越多的功能被集成到移动电源中，例如无线充电、快速充电和多种输出接口等。

本文将介绍一种创新的三合一移动电源方案，为用户带来更便捷和多功能的使用体验。

1. 方案概览三合一移动电源方案主要包括以下三个方面的功能和特点：1.无线充电功能：通过在移动电源的外壳上嵌入无线充电模块，用户可以将支持无线充电功能的设备直接放置在移动电源上进行充电，无需使用繁琐的充电线。

这种无线充电方案采用了 Qi 标准，兼容性广泛。

2.快速充电功能：为了满足用户对快速充电的需求，移动电源内部搭载了高转换效率的快速充电模块，能够提供更快速、更高效的充电体验。

通过使用智能芯片控制和多种保护机制，保证了移动电源的安全性和稳定性。

3.多种输出接口：为了适配不同类型的设备和用户需求，移动电源设计了多种输出接口，包括 USB-A、USB-C 和 Micro USB 等。

这些接口可以同时供电，并且支持快速充电协议，兼容市面上大部分智能设备。

2. 技术细节2.1 无线充电无线充电模块主要由发射端和接收端组成。

移动电源的外壳上嵌入了发射端，而设备的背面则嵌入了接收端。

通过电磁感应原理，发射端和接收端之间建立起电磁耦合，实现无线充电功能。

为了满足用户对无线充电的高效和安全需求，无线充电模块使用了 Qi 标准。

它提供了6.78 MHz的工作频率和5V的工作电压，以实现快速且稳定的充电效果。

同时，智能芯片的控制和多重保护机制保证了无线充电的安全性，例如过热保护和过电流保护等。

2.2 快速充电快速充电模块采用了高转换效率的充电技术，能够更快地将电源充满。

通过控制充电电压和电流的匹配，可以实现最大限度地提高充电效率。

同时，智能芯片的控制和多重保护机制确保了快速充电的稳定性和安全性，例如逆向连接保护和过压保护等。

NE6032移动电源单芯片解决方案介绍关键词:NE6032,IC,移动电源,单芯片,三合一,四合一,五合一,3合1,4合1,方案概述:NE6032是一款集成了充电管理、升压DCDC管理、MCU(包括电量检测及LED指示、保护模块的IC,完全取代市面上的充电管理芯片+升压DCDC芯片+MCU管理+保护芯片方案,为移动电源行业提供优秀的单芯片(三合一、四合一高性价比解决方案系统特色:u内置电量检测u4或3个LED指示灯u LED多种状态模式:充电-类跑马、放电-慢闪、异常/保护-快闪u集成充电管理,四阶段充电u PWM充电方式,充电效率高,大电流不发热u支持宽电压充电器u集成升压DCDC模块,使用外部MOSFETu板级升压放电效率平均90%u固定开关频率500KHZu集成短路保护等10重保护功能u保护动作软启动—异常排错功能u手机插入自动识别升压u手机充电完成后芯片自动识别关机功能u板级待机功耗小于100uAu输出可控开关u电量显示稳定技术NE6032双口应用原理图:NE6032功能表:移动电源单芯片NE6032功能表3合1、4合1: 集成充电管理+升压DCDC+MCU+全保护功能/参数项: 标称值基本参数:输入电压: 5V (4.3-6.0V 可支持更高电压的充电器输入充电电流: 1A (充电电流可调 PWM充电方式充电电压: 2.5~4.2v过充电压: 4.35V过放电压: <=3.0V开机电压: >2.5V输出电压: 5.1V +/-0.2V输出电流: 1.0A+2.1A空载检测电流: <20mA休眠电流: <100uA输出效率 89%/3.3V 92%/4.0V 平均>90%集成充电管理: 四段式充电方案:预充: 30mA~150mA (<3V恒流: 1000mA(根据需求配置 (+/-100mA恒压:业界电池18650标准的电压 4.2V (4.15~4.25涓流: 30mA~150mA结束:自动结束充电并休眠完善的充电管理,确保电池健康充电,确保电池充满集成升压DCDC:输出电压:5.0V +/-0.15V输出电流:1.0A+2.1A4个LED指示灯(指示方式丰富: LED显示方式丰富,系统各个工作状态都带有特色的显示方式对应,区分明显:充电状态: 充电状态:当前电量,最高格闪烁(1HZ,前面格常亮。

NE6032移动电源单芯片三合一方案介绍NE6032是一款高性能、高可靠性的移动电源单芯片三合一方案。

它集成了电池管理、DC-DC变换和USB充电功能，并且支持USB快速充电、适配器充电和手动充电等多种充电方式。

下面将从方案特点、技术参数、应用场景和优势等方面进行介绍。

方案特点：1.移动电源单芯片三合一，简化了设计。

2.高度集成，减小了PCB板面积和系统成本。

3.支持多种充电方式，满足不同用户需求。

4.内置高精度ADC，实时监测电池电压和电流。

5.高效的DC-DC变换，提高了能量利用率。

6.低静态功耗，延长了电池使用寿命。

技术参数：1.输入电压范围：4.35V~5.5V。

2.输出电压范围：4.3V~5.25V。

3.输出电流：最大2A。

4.效率：高达90%。

5.充电方式：USB快速充电、适配器充电、手动充电。

6.温度范围：-40℃~85℃。

应用场景：优势：1.高度集成的单芯片设计，简化了电源电路的设计与布局，加快了产品的开发周期。

2.支持多种充电方式，满足用户不同的使用需求，提高了产品的灵活性和实用性。

3.高效的DC-DC变换，提高了能量的利用效率，延长了电池的使用时间。

4.内置高精度ADC，实时监测电池状态，为用户提供准确的电量信息。

5.低静态功耗，延长了电池的使用寿命，减少了充电次数。

总结：NE6032移动电源单芯片三合一方案是一款高性能、高可靠性的移动电源方案。

它通过集成电池管理、DC-DC变换和USB充电功能，满足了不同用户的需求。

该方案具有高效、稳定、灵活等优势，适用于各种移动设备的电源供应。

它的推出将为移动电源行业的发展带来新的机遇和挑战。

三合一移动电源方案随着移动电子设备越来越普及，移动电源这一市场也变得越来越重要。

而在移动电源市场中，三合一移动电源方案成为了一个备受关注的话题。

那么，什么是三合一移动电源方案，它有哪些优势呢？本文将对此进行解析。

什么是三合一移动电源方案？三合一移动电源方案，顾名思义就是将三个不同的功能合并在一个电源设备中。

它通常包括了移动电源、无线充电器和数据线三个不同的功能。

这样的设计，可以极大地方便我们的出行，同时还可以减少电源设备的数量和体积。

优势一：方便携带由于三合一移动电源方案将三个功能合并在一起，所以它非常方便携带。

在出行时，我们只需要带上一个三合一移动电源就可以了，不用额外再带上充电器和数据线。

这样一来，就可以减轻我们的负担，让我们的出行更加便捷。

优势二：省去插线板由于三合一移动电源内置了充电器和数据线的功能，所以出门在外时，我们也不用再带上插线板。

这不仅省去了空间，还可以减小行李重量。

优势三：兼容性强三合一移动电源方案兼容性非常强大，可以适用于大多数移动电子设备。

目前市场上，很多三合一移动电源已经可以同时支持苹果、安卓等多种移动设备接口。

虽然三合一移动电源有这么多的优势，但是也有一些不足之处。

比如充电速度可能没有外置充电器快，而且价格通常也比单一功能的移动电源要贵。

所以，在选择三合一移动电源时，我们需要根据自己的出行需要来选择适合自己的产品。

结论总之，三合一移动电源方案是一种非常方便的电源设计，可以大大方便我们的出行。

虽然价格可能稍贵，但是它的多种功能和兼容性是其它单一功能的移动电源无法比拟的。

所以，如果你需要一个可以满足多种需求的电源设备，不妨考虑一下三合一移动电源方案。

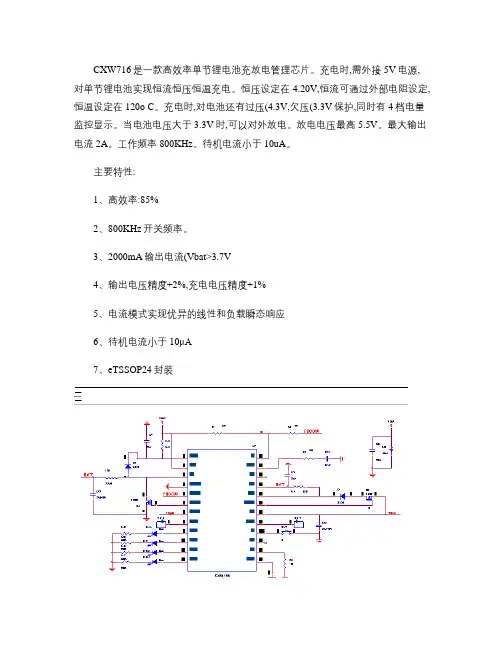

CXW716是一款高效率单节锂电池充放电管理芯片。

充电时,需外接5V电源,对单节锂电池实现恒流恒压恒温充电。

恒压设定在 4.20V,恒流可通过外部电阻设定,恒温设定在120o C。

充电时,对电池还有过压(4.3V,欠压(3.3V保护,同时有4档电量监控显示。

当电池电压大于3.3V时,可以对外放电。

放电电压最高5.5V。

最大输出电流2A。

工作频率800KHz。

待机电流小于10uA。

主要特性:1、高效率:85%2、800KHz开关频率。

3、2000mA输出电流(Vbat>3.7V4、输出电压精度+2%,充电电压精度+1%5、电流模式实现优异的线性和负载瞬态响应6、待机电流小于10μA7、eTSSOP24封装de>管脚功能描述序号名称类型功能描述1 Vout 模拟输出升压输出,接47uF电容到地。

当Vout超过6.5V时,升压电路立即关闭,回到5.5V后再次启动。

2 DCS 模拟输入输出电流感应端,与Vout压降设定为50mV。

最大输出电流由DCS和Vout 串接电阻设定。

3 SW 数字输出开关输出端,接电感。

4 SGND地模拟地5 FBcom模拟输出反馈共模地,开漏输出。

6 NMgate模拟输出驱动外置NMOS7 PMgate模拟输出驱动外置PMOS8 ComB模拟输出开漏输出,当系统升压电路关闭时,该脚输出拉低。

9 LED1模拟输出第一级电量指示10 LED2 模拟输出第二级电量指示11 LED3 模拟输出第三级电量指示12 LED4 模拟输出第四级电量指示13 LED5 模拟输出开漏输出,当LED1,LED2,LED3和LED4都不亮时,LED5上拉,当待机时,LED1、2、3&4都不亮时,LED5也是上拉。

14 RT 模拟输入温度感应输入端,该端有100uA上拉电流,内部阈值1.25V.15 NA NA 悬空16 KEY 数字输入按键。

检测到一次有效按键后,升压电路打开,同时点亮电量指示灯。
