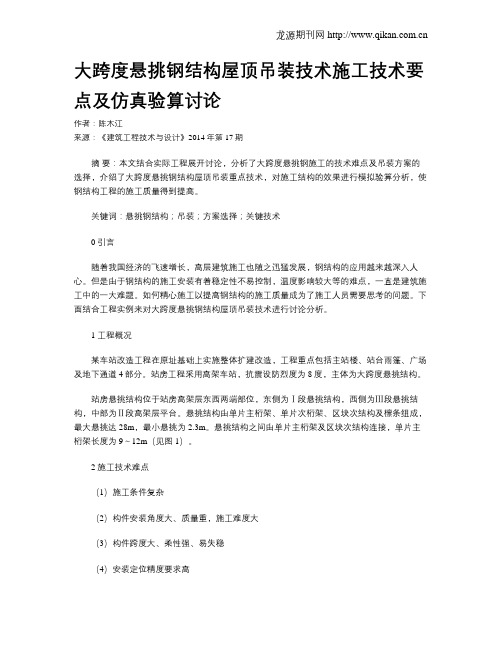

大跨度悬挑钢结构屋顶吊装技术施工技术要点及仿真验算讨论作者：陈木江来源：《建筑工程技术与设计》2014年第17期摘要：本文结合实际工程展开讨论，分析了大跨度悬挑钢施工的技术难点及吊装方案的选择，介绍了大跨度悬挑钢结构屋顶吊装重点技术，对施工结构的效果进行模拟验算分析，使钢结构工程的施工质量得到提高。
关键词：悬挑钢结构；吊装；方案选择；关键技术0 引言随着我国经济的飞速增长，高层建筑施工也随之迅猛发展，钢结构的应用越来越深入人心。
但是由于钢结构的施工安装有着稳定性不易控制，温度影响较大等的难点，一直是建筑施工中的一大难题。
如何精心施工以提高钢结构的施工质量成为了施工人员需要思考的问题。
下面结合工程实例来对大跨度悬挑钢结构屋顶吊装技术进行讨论分析。
1 工程概况某车站改造工程在原址基础上实施整体扩建改造，工程重点包括主站楼、站台雨篷、广场及地下通道4部分。
站房工程采用高架车站，抗震设防烈度为8度，主体为大跨度悬挑结构。
站房悬挑结构位于站房高架层东西两端部位，东侧为Ⅰ段悬挑结构，西侧为Ⅲ段悬挑结构，中部为Ⅱ段高架层平台。
悬挑结构由单片主桁架、单片次桁架、区块次结构及檩条组成，最大悬挑达28m，最小悬挑为2.3m。
悬挑结构之间由单片主桁架及区块次结构连接，单片主桁架长度为9～12m（见图1）。
2 施工技术难点（1）施工条件复杂（2）构件安装角度大、质量重，施工难度大（3）构件跨度大、柔性强、易失稳（4）安装定位精度要求高（5）构件拼装难度大3 吊装方案选择（1）起重机选择本方案主要选择2台大型起重机进行悬挑结构的安装，1台500t履带式起重机（主臂48m，副臂48m）和1台130t汽车式起重机。
500t履带式起重机用于悬挑单片次桁架的安装，而130t汽车式起重机主要用于悬挑结构之间单片主桁架及区块次结构安装。
悬挑单片次桁架最大质量（含斜撑杆及索具质量）为19.45t；单片主桁架最大质量（含索具质量）为4.9t。
